Toyota 4Runner N210 (2003-2009) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Toyota 4Runner N210 (2003–2009), vei descoperi unde se află panourile cu siguranțe în interiorul vehiculului și vei obține informații detaliate despre alocarea și dispunerea fiecărei siguranțe.
Schema siguranțelor și releelor – Toyota 4Runner N210
Se referă la vehiculele produse în anii:
Pentru brichetă (prize de alimentare) sunt responsabile siguranțele nr. 12 (prize de alimentare), nr. 23 (prize de alimentare) și nr. 24 (brichetă) din cutia de siguranțe din bord.

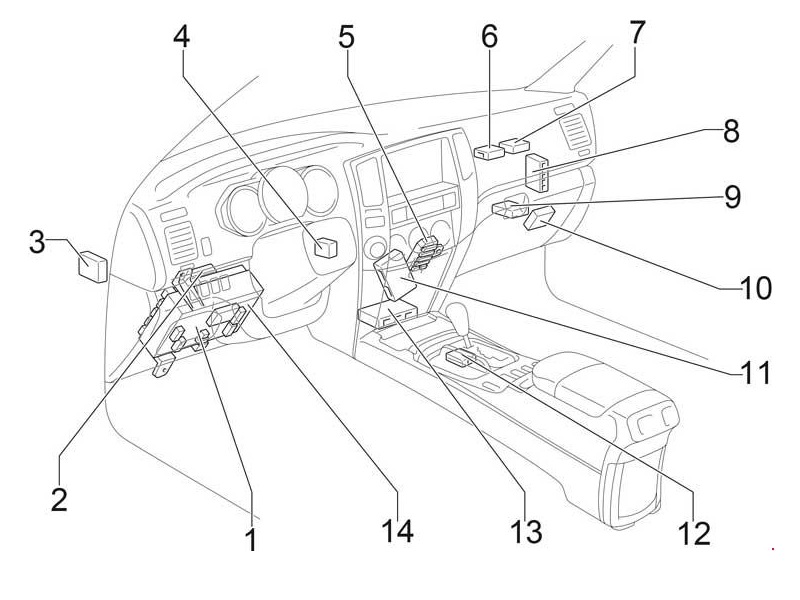

Habitaclu
Poziție
Descriere
- Cutia de siguranțe
- Releu semnalizatoare/releu lumini de zi
- ECU suspensie
- Amplificator cheie transponder
- Centru J / B
- ECU antifurt
- Calculator cu cheie transponder
- Modul control motor
- Control 4WD ECU
- Monitorizare presiune pneuri ECU
- Unitate control climatizare
- ECU bloc cutie
- Grup senzor airbag
- ECU caroserie
Se află pe partea stângă a bordului, în spatele capacului.

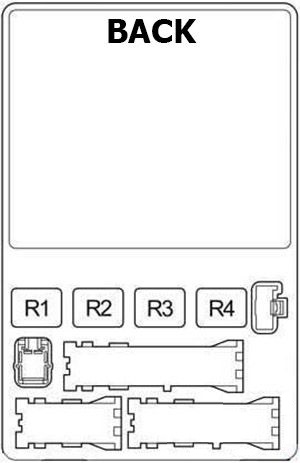

Spate
| Număr | Amperaj [A] | Descriere |
| 1 | 10 | Sistem de injecție multipunct/secuențial, sistem antiblocare, sistem control tracțiune (modele 2WD), sistem activ control tracțiune (modele 4WD), sistem control stabilitate vehicul, indicator și afișaj, sistem clasificare pasageri anteriori, lumină stop ușoară |
| 2 | 10 | Sistem airbag SRS |
| 3 | 7,5 | Indicatori și afișaje |
| 4 | 7,5 | Sistem pornire, sistem de injecție multipunct/secuențial; |
| 5 | 30 | Ștergător și spălător parbriz față |
| 6 | – | – |
| 7 | 20 | Sistem control 4WD |
| 8 | – | – |
| 9 | – | – |
| 10 | 30 | Scaun șofer |
| 11 | 30 | Alimentare scaune spate |
| 12 | 15 | Prize electrice |
| 13 | – | – |
| 14 | 15 | Lunetă spate, sistem comunicare multiplex |
| 15 | 10 | Sistem control bloc cutie, geamuri electrice, sistem antiblocare, sistem control tracțiune (modele 2WD), sistem activ control tracțiune (modele 4WD), sistem control stabilitate vehicul, trapă electrică, sistem comunicare multiplex, sistem antifurt, reglaj înălțime spate suspensie pneumatică, sistem avertizare presiune pneuri, sistem memorie poziție condus; |
| 16 | 15 | Sistem antiblocare roți (ABS), sistem control tracțiune (modele 2WD), sistem activ control tracțiune (modele 4WD), sistem control stabilitate vehicul, sistem climatizare, sistem încărcare, dezghețare lunetă spate, lumini mers înapoi, semnalizatoare, lumini avarie, încălzire scaune, invertor AC, control iluminare bord, auto anti-reflexie în oglinda retrovizoare, reducător tensiune centuri, sistem airbag SRS |
| 17 | 7,5 | Niciun circuit |
| 18 | 10 | Sistem antifurt |
| 19 | – | – |
| 20 | – | – |
| 21 | – | – |
| 22 | 10 | Lumini spate, iluminare număr înmatriculare, lumini parcare, control iluminare bord, sistem injecție multipunct/secuențial, iluminare bord, indicator și indicator, iluminare compartiment motor |
| 23 | 7,5 | Prize electrice, oglinzi retrovizoare exterioare, sistem audio, sistem navigație, sistem control bloc cutie, iluminare bord, sistem divertisment spate |
| 24 | 10 | Brichetă |
| 25 | 30 | Geamuri electrice, trapă electrică |
| Releu | ||
| R1 | Claxon | |
| R2 | Lumini spate | |
| R3 | Releu energie | |
| R4 | Prize accesorii (DC SKT) |

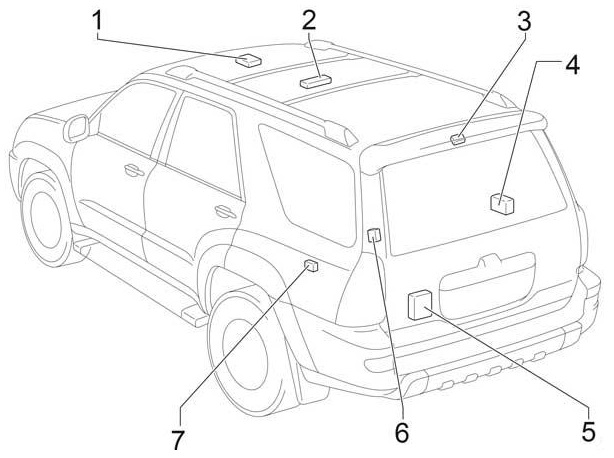

Elemente suplimentare
Descriere
- ECU control trapă
- Controler audio scaun spate
- Receptor monitorizare presiune pneuri
- Amplificator stereo component
- ECU uși spate
- Receptor control uși
- Releu convertor remorcă

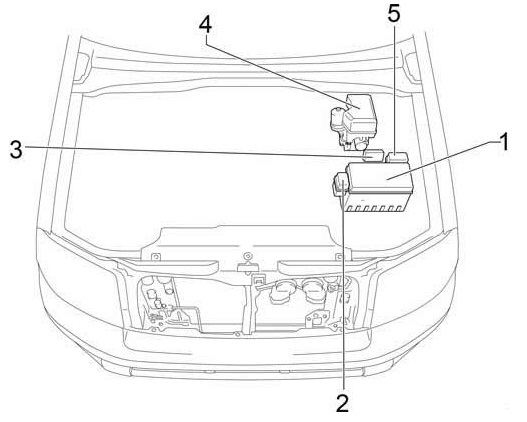

Compartiment motor
Descriere
- Siguranță și cutia relee
- Cutia relee nr. 1
- Controler injecție aer
- ECU control alunecare cu actuator
- Cutia relee nr. 2
| Număr | Amperaj [A] | Descriere |
| 1 | 10 | Siguranță de rezervă |
| 2 | 15 | Siguranță de rezervă |
| 3 | – | – |
| 4 | – | – |
| 5 | – | – |
| 6 | 10 | Lumini stop/spate, lumină de stop înaltă, sistem control bloc cutie, sistem antiblocare, sistem control tracțiune (modele 2WD), sistem activ control tracțiune (modele 4WD), sistem control stabilitate vehicul, suspensie pneumatică spate cu control înălțime, sistem injecție multipoint/sequențial, controler frână remorcă, lumini remorcă (lumini spate) |
| 7 | 15 | Invertor AC |
| 8 | 15 | Proiectoare de ceață față |
| 9 | – | – |
| 10 | 7,5 | Sistem diagnostic bord |
| 11 | 10 | Far dreapta (faruri de întâlnire) |
| 12 | 10 | Far stânga (faruri de întâlnire) |
| 13 | 10 | Far dreapta (faruri de drum) |
| 14 | 10 | Far stânga (faruri de drum) |
| 15 | 10 | Sistem injecție multipoint/sequențial |
| 16 | 7,5 | Sistem climatizare |
| 17 | 10 | Suspensie pneumatică spate cu reglaj înălțime |
| 18 | 25 | Încălzire scaune |
| 19 | 30 | Dezghețare lunetă spate, sistem injecție multipoint/sequențial |
| 20 | 10 | Încălzire oglindă retrovizoare exterioară |
| 21 | 10 | Iluminare interioară, iluminare personală, sistem control de la distanță wireless, iluminare plafon uși, indicator și aparat de măsură, iluminare compartiment portbagaj, iluminare bord, iluminare tabelă de bord, sistem comunicare multiplex, sistem audio spate |
| 22 | 20 | Sistem audio, sistem navigație, sistem divertisment spate |
| 23 | 10 | Sistem antiblocare, sistem control tracțiune (modele 2WD), sistem activ control tracțiune (modele 4WD), sistem control stabilitate vehicul, sistem climatizare, sistem comunicare multiplex, sistem antifurt, sistem memorie poziție condus, sistem clasificare pasageri față, sistem navigație |
| 24 | – | – |
| 25 | – | Ștecăr scurt |
| 26 | 7,5 | Sistem încărcare |
| 27 | – | – |
| 28 | 10 | Claxon |
| 29 | 15 | Senzor A/F |
| 30 | 15 | Semnalizatoare, avarii |
| 31 | 10 | Sistem injecție multipoint/sequențial |
| 32 | 20 | Sistem injecție multipoint/sequențial |
| 33 | – | – |
| 34 | 20 | Sistem alimentare încuietoare uși |
| 35 | 30 | Convertor remorcă |
| 36 | 20 | Sistem de amplificare audio |
| 37 | 140 | Diverse siguranțe |
| 38 | 50 | 2005 – 2009 : Sistem de injecție multipunct/secuențial |
| 38 | 50 | 2002 – 2003 : Sistem de climatizare |
| 39 | 50 | Suspensie pneumatică spate cu reglaj înălțime |
| 40 | 50 | Toate elementele din siguranțele “ACC”, “CIG”, “IGl”, “ECU-IG”, “FR WIP-WSH”, “RR WIP”, “RR-WSH”, “4WD” și “STA” |
| 41 | 30 | Controler frână remorcă |
| 42 | 50 | Toate elementele din siguranțele “PWR OUTLET”, “DP/ SEAT ”, “PP/ SEAT ”, “POWER”, “TAIL” și “SECU/HORN” |
| 43 | 30 | Baterie auxiliară remorcă |
| 44 | 40 | Lumini remorcă (lumini spate) |
| 45 | 40 | Sistem antiblocare, sistem control tracțiune (modele 2WD), sistem activ control tracțiune (modele 4WD), sistem control stabilitate vehicul |
| 46 | 30 | Sistem pornire, “IGN”, “GAUGE”, “STA NR 2” și siguranțele “SRS” |
| 47 | 50 | 2002 – 2004 : Sistem antiblocare, sistem control tracțiune (modele 2WD), sistem activ control tracțiune (modele 4WD), sistem control stabilitate vehicul |
| 47 | 30 | 2005 – 2009 : Sistem antiblocare, sistem control tracțiune (modele 2WD), sistem activ control tracțiune (modele 4WD), sistem control stabilitate vehicul |
| 48 | 60 | 2004 – 2009 : Climatizare |
| Releu | ||
| R1 | – | |
| R2 | Accesoriu (ACC CUT) | |
| R3 | Lumini proiectoare de ceață | |
| R4 | Pornire (STA) | |
| R5 | Aprindere (IG) | |
| R6 | Încălzitor | |
| R7 | Ambreiaj compresor climatizare (MG CLT) | |
| R8 | Invertor AC (AC115V INV) | |
| R9 | Dezghețare lunetă spate (DEFOG) | |
| R10 | – | |
| R11 | – | |
| R12 | – | |
| R13 | Lumini stop (STOP LP CTRL) | |
| R14 | Releu deschidere circuit (C/OPN) | |
| R15 | Iluminare interioară, mecanism deschidere uși garaj (DOME) | |
| R16 | EFI | |
| R17 | Senzor raport aer-combustibil | |
| R18 | Pompă combustibil | |
| R19 | Far |
Bloc releu 1
| Număr | Releu |
| R1 | Suspensie pneumatică |
| R2 | – |
Bloc releu 2
| Număr | Releu |
| R1 | Baterie auxiliară remorcă |
| R2 | Lumini remorcă |
