Toyota Hilux AN120 și AN130 (2015-2021) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Toyota Hilux AN120 / AN130 (2015–2021), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului, atât în habitaclu cât și în compartimentul motor, și vei obține informații detaliate despre alocarea și dispunerea fiecărei siguranțe și releu.
Toyota Hilux (2015-2018) – schema siguranței
Anul producției: 2015, 2016, 2017, 2018.
Siguranță brichetă (priză de alimentare) în Toyota Hilux (2015-2018) este siguranța 21 în cutia de siguranțe din habitaclu.

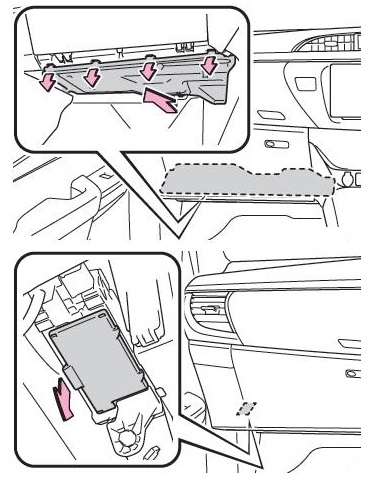

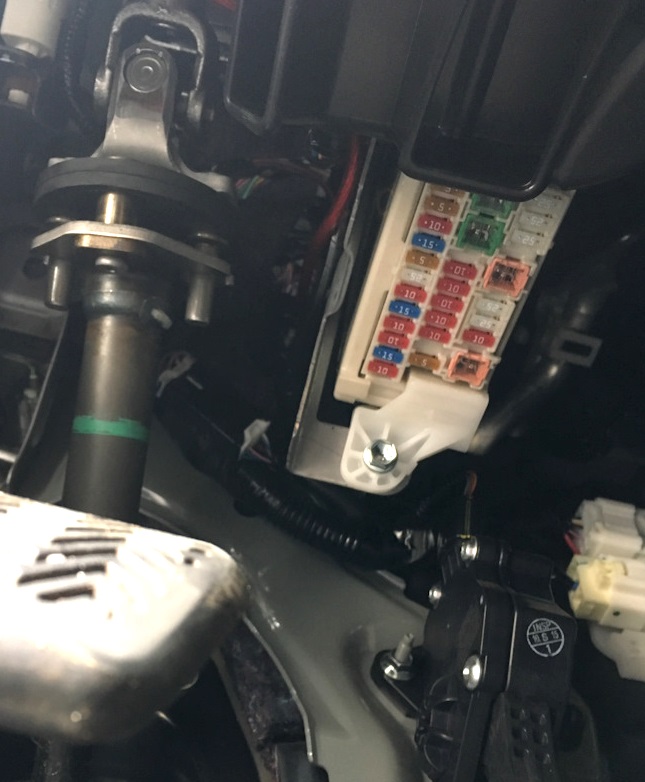

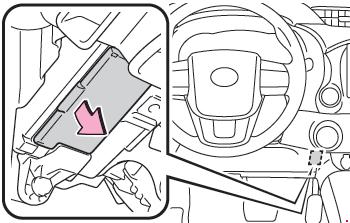

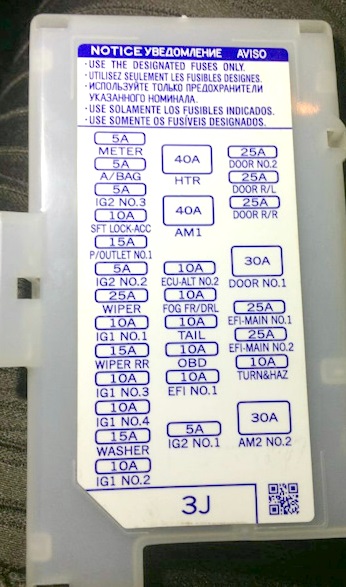

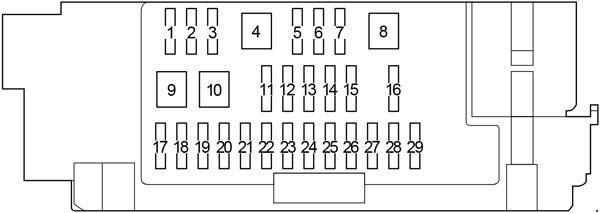

Cutia de siguranțe din habitaclu
| Siguranță | Amperi | Circuit | |
| 1 | DOOR NO.2 | 25 | Alimentare geam |
| 2 | DOOR R/L | 25 | Alimentare geam |
| 3 | DOOR R/R | 25 | Alimentare geam |
| 4 | DOOR NO.1 | 30 | Alimentare geam |
| 5 | ETCS | 10 | 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E:
Sistem de injecție multiport; Sistem de injecție multiport secvențial. |
| EFI-MAIN NO.1 | 25 | 1GD-FTV, 2GD-FTV:
Sistem antiblocare roți (ABS), climatizare; Asistență la controlul în coborâre; Sistem de injecție multiport; Sistem de injecție multiport secvențial; Asistență la pornirea în pantă; TRC; VSC. |
|
| 6 | EFI-MAIN NO.1 | 25 | 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E:
Sistem antiblocare roți (ABS); Climatizare; Sistem de asistență la coborâre; Sistem de injecție multiport; Sistem de injecție multiport secvențial; Asistență la pornirea în pantă; TRC; VSC. |
| EFI-MAIN NO.2 | 25 | 1GD-FTV, 2GD-FTV:
Sistem de injecție multiport; Sistem de injecție multiport secvențial. |
|
| 7 | TURN & HAZ | 10 | Semnalizator/Semnalizatoare și indicatoare de avertizare;
Contor kilometraj combinat; Controlul încuietorii ușilor; Sistem de acces și aprindere; Sistem de imobilizare; Aprindere; Blocare sistem direcție; Securitate antifurt; Controlul încuietorii wireless. |
| 8 | AM2 NO.2 | 30 | Sistem de injecție multiport;
Sistem de injecție multiport secvențial; Sistem de acces și aprindere; Sistem de imobilizare, aprindere; Blocare volan; Controlul încuietorii wireless. |
| 9 | HTR | 40 | Climatizare;
Încărcare. |
| 10 | AM1 | 40 | Sistem de acces și aprindere;
Sistem de imobilizare; Aprindere; Blocare volan; Controlul încuietorii wireless. |
| 11 | TAIL | 10 | 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E:
Lumină spate; Iluminare; Control automat al iluminării; Încărcare; Sistem de acces și aprindere; Lumină față anti-ceață; Sistem de imobilizare; Reminder cheie; Reminder lumină; Lumină spate anti-ceață; Aprindere; Blocare volan; Controlul încuietorii wireless. |
| ECU-ALT NO.2 | 10 | 1GD-FTV, 2GD-FTV:
Controlul încuietorii ușilor; Geam electric; Securitate antifurt. |
|
| 12 | FOG FR / DRL | 10 | Lumină față anti-ceață;
Far; Iluminare; Lumină spate. |
| 13 | ECU-ALT NO.2 | 10 | 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E:
Controlul încuietorii ușilor; Geam electric; Securitate antifurt. |
| TAIL | 10 | 1GD-FTV, 2GD-FTV:
Lumină spate; Iluminare; Control automat al iluminării; Încărcare; Sistem de acces și aprindere; Lumină față anti-ceață; Sistem de imobilizare; Memento cheie; Memento lumină; Lumină spate anti-ceață; Aprindere; Blocare volan; Control încuietoare wireless. |
|
| 14 | OBD | 10 | Sistem diagnosticare la bord |
| 15 | EFI NO.1 | 10 | Sistem antiblocare roți (ABS);
Climatizare; Asistență la coborâre; Sistem injecție multiport; Sistem injecție multiport secvențial; Asistență la pornire în rampă; Sistem Stop & Start; TRC; VSC. |
| 16 | IG2 NO.1 | 5 | Sistem injecție multiport;
Sistem injecție multiport secvențial. |
| 17 | METER | 5 | Contor kilometraj combinat;
Tracțiune integrală; Sistem antiblocare roți (ABS); Climatizare (automată); Sistem audio; Încărcare; Control încuietoare uși; Control asistență la coborâre; Sistem injecție multiport; Sistem injecție multiport secvențial; Sistem de acces și aprindere; Far; Control automat nivel faruri față; Spălător faruri; Asistență la pornire în rampă; Iluminare; Sistem de imobilizare; Iluminare interioară; Memento cheie; Avertizare părăsire bandă; Memento lumină; Sistem navigație; Sistem prevenire coliziuni; Sistem monitorizare vedere spate; Avertizare centuri; SRS; Aprindere; Blocare volan; Sistem Stop & Start; Lumină spate; Sistem telematic; Sistem antifurt; Sistem avertizare presiune pneuri; TRC; Semnalizatoare și lumină avertizare; VSC; Control încuietoare wireless. |
| 18 | A/BAG | 5 | Sistem airbag SRS |
| 19 | IG2 NO.3 | 5 | Încărcare;
Sistem injecție multiport; Sistem injecție multiport secvențial; Sistem de imobilizare; Sistem comunicare multiplex; Sistem telematic. |
| 20 | SFT LOCK-ACC | 10 | Blocare cutie de viteze |
| 21 | P/OUTLET NO.1 | 15 | Priză alimentare |
| 22 | IG2 NO.2 | 5 | Sistem de acces și aprindere;
Sistem de imobilizare; Aprindere; Blocare volan; Control încuietoare wireless. |
| 23 | WIPER | 25 | Ștergător și spălător parbriz față |
| 24 | IG1 NO.1 | 10 | Sistem audio;
Lumină marșarier; Încărcare; Contor kilometraj combinat; Sistem injecție multiport; Sistem injecție multiport secvențial; Avertizare părăsire bandă; Sistem navigație; Sistem monitorizare vedere spate. |
| 25 | – | – | – |
| 26 | IG1 NO.3 | 10 | Sistem antiblocare roți (ABS);
Asistență la coborâre; Asistență la pornire în rampă; Sistem Stop & Start; TRC; VSC. |
| 27 | IG1 NO.4 | 10 | Climatizare;
Sistem audio; Control automat al iluminării; Încărcare; Contor kilometraj combinat; Control încuietoare uși; Sistem injecție multiport; Sistem injecție multiport secvențial; Sistem de acces și aprindere; Lumină față anti-ceață; Far; Control automat nivel faruri față; Spălător faruri; Iluminare; Sistem de imobilizare; Iluminare interioară; Încălzitor oglinzi; Sistem comunicare multiplex; Sistem navigație; Priză alimentare; Geam electric; Lumină spate anti-ceață; Sistem monitorizare vedere spate; Dezghețare lunetă spate; Avertizare centuri de siguranță; SRS; Aprindere; Blocare sistem direcție; Sistem Stop & Start; Lumină spate; Dispozitiv antifurt; Sistem avertizare presiune pneuri; Control încuietoare wireless. |
| 28 | WASHER | 15 | Ștergător și spălător parbriz față |
| 29 | IG1 NO.2 | 10 | Încărcare;
Blocare schimbător. |

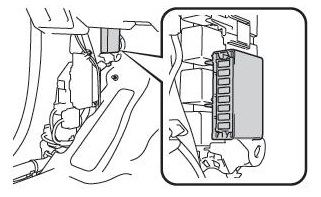

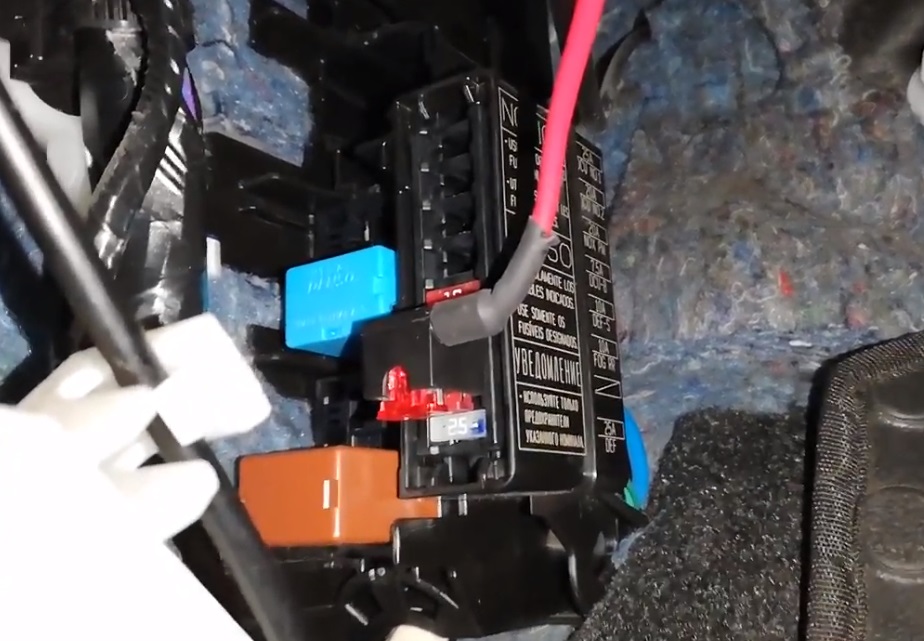

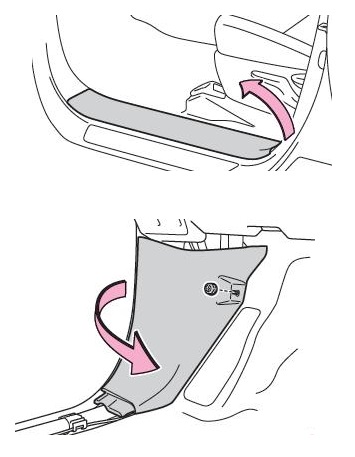

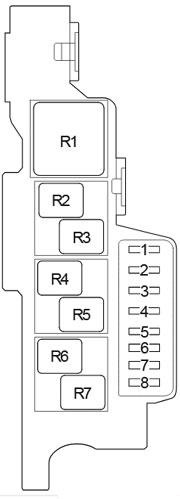

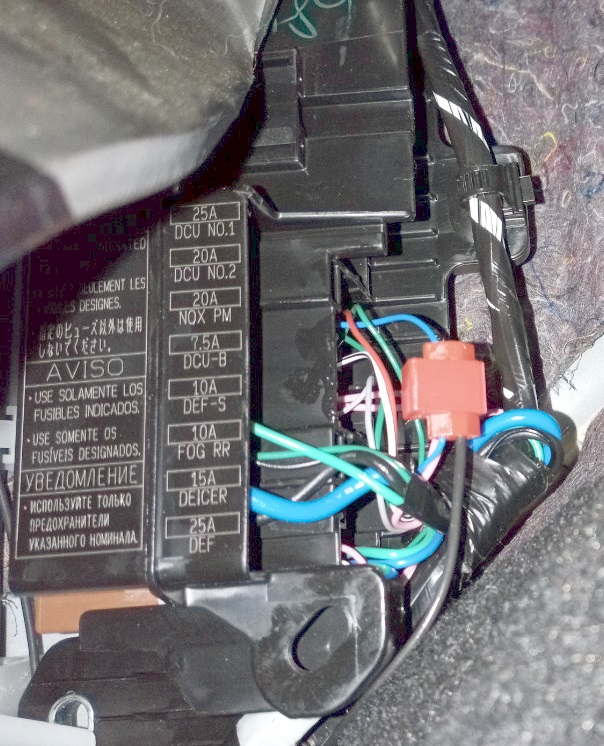

Câmpul releului din habitaclu nr. 1
| Siguranță | Amp [A] | Descriere | |
| 1 | DCU NO.1 | 25 | ECU de control al pompei de uree |
| 2 | DCU NO.2 | 20 | ECU de control al pompei de uree |
| 3 | NOX PM | 20 | Senzor de oxizi de azot |
| 4 | DCU-B | 7,5 | ECU de control al pompei de uree |
| 5 | DEF-S | 10 | Încălzitor oglinzi;
Sistem de injecție multiport; Sistem de injecție multiport secvențial. |
| 6 | FOG RR | 10 | Lumină spate anti-ceață |
| 7 | DEICER | 15 | Dezgheț ștergător parbriz |
| 8 | DEF | 25 | Dezaburire lunetă spate;
Încălzire oglindă; Sistem de injecție multiport; Sistem de injecție multiport secvențial. |
Releu
| Releu | Descriere |
| R1 | Pompă de uree (DCU-MAIN) |
| R2 | Senzor de oxizi de azot (NOX PM) |
| R3 | Dezghețare ștergător parbriz (DEICER) |
| R4 | Lumină spate anti-ceață (FOG RR) |
| R5 | – |
| R6 | Invertor (INV) |
| R7 | Dezaburitor lunetă;
Încălzitor oglindă (DEF). |

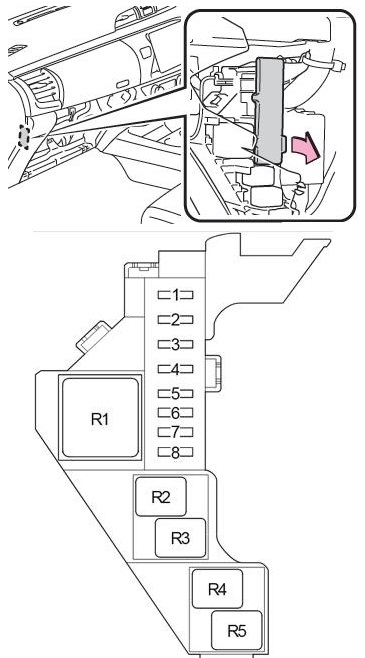

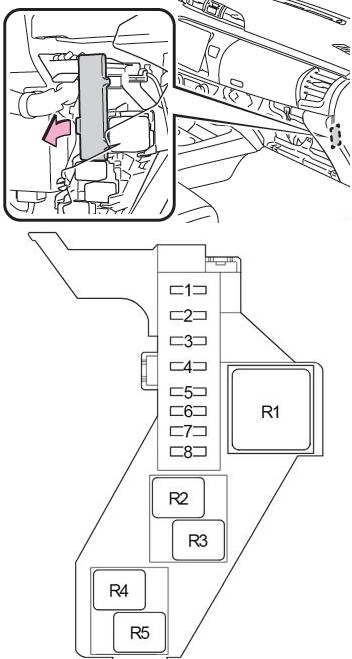

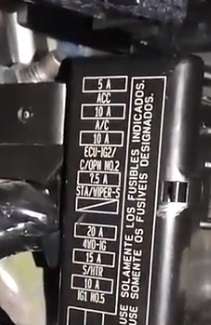

Câmpul releului habitaclului nr. 2
| Siguranță | Amp [A] | Descriere | |
| 1 | ACC | 5 | 4WD;
Sistem antiblocare roți (ABS); Climatizare; Sistem audio; Încărcare; Ceas; Contor kilometraj combinat; Controlul încuietorii ușilor; Controlul asistenței la coborâre; Sistem de injecție multiport; Sistem de injecție multiport secvențial; Sistem de acces și aprindere; Far; Control automat al nivelului farurilor față; Spălător faruri; Asistență la pornirea în rampă; Iluminare; Sistem de imobilizare; Iluminare interioară; Reminder cheie; Avertizare părăsire bandă; Reminder lumină; Sistem de comunicare multiplex; Sistem de navigație; Sistem de prevenire a coliziunilor; Sistem de monitorizare vedere spate; Oglindă cu control de la distanță; Avertizare centură de siguranță; SRS; Aprindere; Blocare volan; Sistem Stop & Start; Lumină spate; Sistem telematic; Dispozitiv antifurt; Sistem de avertizare presiune pneuri; TRC; Semnalizatoare și indicator de avertizare; VSC; Control încuietoare wireless. |
| 2 | A / C | 10 | Climatizare (manuală) |
| 3 | ECU-IG2/ C/OPN NO.2 |
10 | Sistem de injecție multiport;
Sistem de injecție multiport secvențial. |
| 4 | STA / WIPER-S | 7,5 | Aprindere;
Sistem de injecție multiport; Sistem de injecție multiport secvențial |
| 5 | – | – | – |
| 6 | 4WD-IG | 20 | 4WD |
| 7 | S / HTR | 15 | Înainte de august 2017:
Încălzitor scaun |
| S / HTR / S / VENT | 15 | După august 2017:
Încălzitor scaun |
|
| 8 | IG1 NO.5 | 10 | Climatizare;
Avertizare părăsire bandă; Sistem de prevenire a coliziunilor. |
Releu
| Releu | Descriere |
| R1 | Încălzitor (HTR) |
| R2 | Aprindere (IG1 nr. 2) |
| R3 | Aprindere (IG2) |
| R4 | LHD:
Volan încălzit (STRG HTR) |
| R5 | Climatizare (A / C COMP) |
Câmpul releului din habitaclu nr. 3
Releu
| Releu | Descriere |
| R1 | Încălzitor PTC (PTC HTR nr. 1) |
| R2 | Încălzitor PTC (PTC HTR nr. 3) |
| R3 | Încălzitor PTC (PTC HTR nr. 2) |
| R4 | Încălzitor vâscos (lipicios) |
| R5 | – |
| R6 | Încuietoare ușă (D / L nr. 1) |
| R7 | Încuietoare ușă (D / L nr. 2) |
| R8 | RHD:
Încuietoare ușă (D / L nr. 2) |
| R9 | RHD: – |

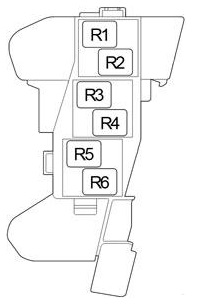

Câmpul releului din habitaclu nr. 4
Releu
| Releu | Descriere |
| R1 | Lumini de zi (DRL) |
| R2 | Dispozitiv antifurt (S-HORN) |
| R3 | Lumini față anti-ceață (FOG FR) |
| R4 | Lumină spate (TAIL) |
| R5 | Lumini interioare (DOME CUT) |
| R6 | Aprindere (IG1 n. 1) |

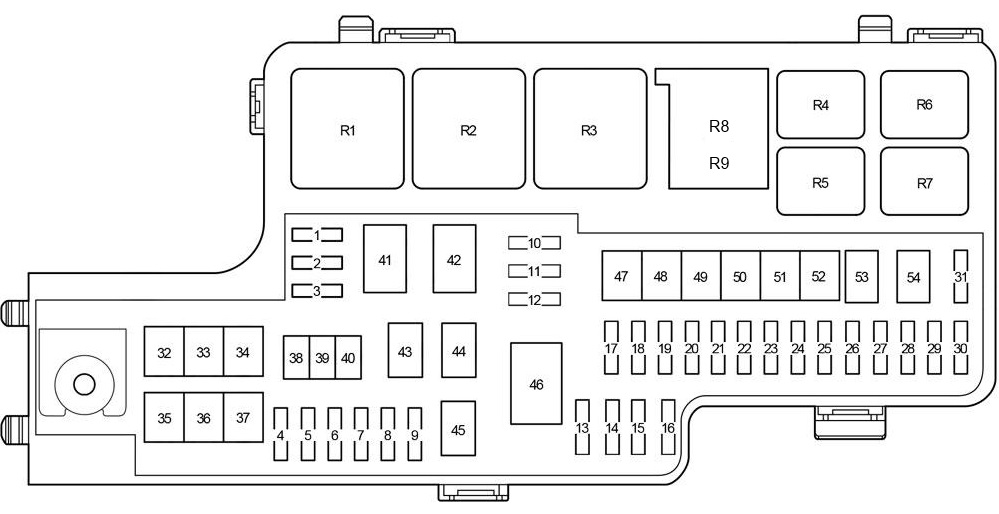

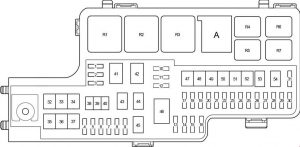

Cutia de siguranțe din compartiment motor
| Siguranță | Amp [A] | Descriere | |
| 1 | – | – | – |
| 2 | – | – | – |
| 3 | – | – | – |
| 4 | INV | 20 | Priză de alimentare (inverter) |
| 5 | ECU-ALT NO.1 | 10 | Închidere dublă |
| 6 | – | – | – |
| 7 | STOP | 10 | După august 2017:
Lumini de stop Sistem antiblocare roți (ABS) TRC VSC Sistem de injecție multiport; Sistem de injecție multiport secvențial; Încărcare; Asistență la coborâre; Sistem de acces și aprindere; Sistem de asistență la pornirea în rampă; Sistem de imobilizare; Blocare cutie de viteze; Pornire; Blocare volan; Control încuietoare wireless. |
| 8 | STOP | 10 | Înainte de august 2017:
Lumini de stop Sistem antiblocare roți (ABS) TRC VSC Sistem de injecție multiport; Sistem de injecție multiport secvențial; Încărcare; Asistență la coborâre; Sistem de acces și aprindere; Sistem de asistență la pornirea în rampă; Sistem de imobilizare; Blocare cutie de viteze; Pornire; Blocare volan; Control încuietoare wireless. |
| STRG HTR | 10 | După august 2017:
Volan încălzit |
|
| 9 | 4WD-ALT | 10 | 4WD |
| 10 | ECU-B NO.1 | 10 | 4WD;
Sistem de injecție multiport; Sistem de injecție multiport secvențial; Sistem antiblocare roți (ABS); Climatizare (automată); Sistem audio; Încărcare; Ceas; Contor kilometraj combinat; Control încuietoare uși; Închidere dublă; Control asistență la coborâre; Sistem de acces și aprindere; Far; Control automat nivel faruri (automat); Spălător faruri; Asistență la pornirea în rampă; Iluminare; Sistem de imobilizare; Iluminare interioară; Reminder cheie; Avertizare părăsire bandă; Reminder lumină; Sistem de navigație; Sistem de prevenire a coliziunilor; Sistem monitorizare vedere spate; Avertizare centuri de siguranță; SRS; Pornire; Blocare volan; Sistem Stop & Start; Lumină spate; Sistem telematic; Securitate antifurt; Sistem avertizare presiune pneuri; TRC; Semnalizatoare și lumină avertizare; VSC; Control încuietoare wireless. |
| 11 | RADIO | 10 | Sistem audio;
Sistem de navigație; Sistem monitorizare vedere spate. |
| 12 | DOME | 10 | Sistem de imobilizare;
Sistem de acces și aprindere; Iluminare interioară; Pornire; Blocare volan; Securitate antifurt; Control încuietoare wireless. |
| 13 | H-LP RH-LO | 10 | Far dreapta (faruri de întâlnire) |
| 14 | H-LP LH-LO | 10 | Far stânga (faruri de întâlnire);
Reglaj nivel faruri față; Spălător faruri. |
| 15 | H-LP RH-HI | 10 | Far dreapta (faruri de drum) |
| 16 | H-LP LH-HI | 10 | Far stânga (faruri de drum) |
| 17 | S-HORN | 7,5 | Dispozitiv antifurt |
| 18 | MAYDAY | 7,5 | Sistem telematic |
| 19 | HORN | 10 | Claxon;
Sistem de acces și aprindere; Sistem de imobilizare; Pornire; Blocare volan; Securitate antifurt; Control încuietoare wireless. |
| 20 | EFI-B | 7,5 | Sistem de injecție multiport;
Sistem de injecție multiport secvențial. |
| 21 | ALT-S / ICS | 7,5 | Încărcare |
| 22 | SMART | 7,5 | Sistem de acces și aprindere;
Sistem de imobilizare; Pornire; Blocare volan; Control încuietoare wireless. |
| 23 | ECU-B NO.3 | 10 | Climatizare (automată);
Sistem de injecție multiport; Sistem de injecție multiport secvențial; Sistem de acces și aprindere; Sistem de imobilizare; Încălzitor oglinzi; Sistem de comunicație multiplex; Pornire; Blocare sistem direcție; Securitate antifurt; Control încuietoare wireless. |
| 24 | A / F HTR | 20 | 1GR-FE, 1TR-FE, 2TR-FE:
Senzor raport aer-combustibil. |
| EDU | 25 | 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E:
Sistem de injecție multiport; Sistem de injecție multiport secvențial. |
|
| 25 | STRG LOCK/ AM2 NO.1 |
10 | Sistem de injecție multiport;
Sistem de injecție multiport secvențial; Sistem de acces și aprindere; Sistem de imobilizare; Pornire; Blocare volan; Control încuietoare wireless. |
| 26 | INJ | 15 | 1GR-FE, 1TR-FE, 2TR-FE:
Contor kilometraj combinat; Sistem de injecție multiport; Sistem de injecție multiport secvențial; Aprindere. |
| ST NO.2 | 30 | 2GD-FTV cu sistem Stop & Start: Sistem
Entry & Start; Imobilizator; Pornire; Blocare volan; Control încuietoare wireless. |
|
| 27 | ECU-B NO.2 | 10 | Sistem de acces și aprindere;
Sistem de imobilizare; Aprindere; Blocare volan; Controlul încuietorii wireless. |
| 28 | ECU-B NO.4 | 25 | Control automat al iluminării;
Controlul încuietorii ușilor; Sistem de acces și aprindere; Lumină față anti-ceață; Far, iluminare; Sistem de imobilizare; Iluminare interioară; Geam electric; Lumină spate anti-ceață; Aprindere; Blocare volan; Lumină spate; Securitate împotriva furtului; Controlul încuietorii wireless. |
| 29 | – | – | – |
| 30 | D / C CUT | 30 | Siguranțe “ECU-B NO.1”, “RADIO”, “DOME” |
| 31 | ODS | 7,5 | ECU de detectare persoane |
| 32 | P / SEAT | 30 | Înainte de august 2017:
Scaun electric |
| P / SEAT (D) | 30 | După august 2017:
Scaun electric |
|
| 33 | PTC HTR NO.2 | 30 | Încălzitor PTC |
| 34 | – | – | – |
| 35 | ABS NO.1 | 50 | Sistem antiblocare roți (ABS);
TRC; VSC; Control asistență la coborâre; Control asistență la pornire în rampă. |
| 36 | ABS NO.2 | 30 | Sistem antiblocare roți (ABS), TRC, VSC;
Control asistență la coborâre; Control asistență la pornire în rampă. |
| 37 | R / BI / P-ALT | 30 | Releu “IG1 n. 2”:
Siguranțe “4WD-IG”, “S / HTR”, “S / HTR / S / VENT”, “IG1 n. 5”. |
| 38 | – | – | – |
| 39 | – | – | – |
| 40 | PTC HTR NO.1 | 50 | Încălzitor PTC |
| 41 | GLOW | 80 | Sistem glow |
| 42 | J / BB | 60 | Releu “EFI-MAIN NO.1”;
Releu “EFI-MAIN NO.2”, “EFI-MAIN NO.1”, “EFI-MAIN NO.2”, “TURN & HAZ”, “ETCS”, “EFI NO. 1 ”; Siguranțe “AM2 NO.2”. |
| 43 | H-LP CLN | 30 | Curățare faruri |
| 44 | CDS FAN/ PTC HTR NO.3 |
30 | Climatizare;
Încălzitor PTC; Ventilator electric răcire. |
| 45 | R / B FLOOR-ALT | 50 | Releu “DEF”, “DEF”, “FOG RR”,
“DEICER”, “DEF-S” |
| 46 | ALT | 140 | Releu “P / W”, “ACC”, “R / B FLOOR-ALT”,
“R / BI / P-ALT”, “4WD-ALT”, “INV”, “ABS NO.1”, “ABS NO.2 ”, “STOP”, “P / SEAT”, “P / SEAT (D)”, “H-LP CLN”, “STRG HTR”, “ECU-ALT NO.1”, “PTC HTR NO. 1”, “PTC HTR NO. 2”, “FAN CDS / PTC HTR NO. 3”, “HTR”, “DOOR P / L”, “DOOR NO. 1”, “DOOR P / P”, “DOOR NO.2”, “FOG FR / DRL”, “TAIL”, “OBD”, “ECU-ALT NO.2”, “AM1”, “P / OUTLET NO.1”, “SFT LOCK-ACC”. |
| 47 | BBC NO.3 | 40 | Sistem Stop & Start |
| 48 | – | – | – |
| 49 | BBC NO.1 | 40 | Sistem Stop & Start |
| 50 | ST NO.1 | 30 | 1GR-FE, 1TR-FE, 2TR-FE:
Sistem de acces și aprindere; Sistem de imobilizare; Aprindere; Blocare sistem direcție; Controlul încuietorii wireless. |
| 50 | 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E:
Sistem de acces și aprindere; Sistem de imobilizare; Aprindere; Blocare volan; Controlul încuietorii wireless. |
||
| 51 | – | – | – |
| 52 | – | – | – |
| 53 | AIR PMP | 50 | Pompă aer |
| DCU-MAIN | 50 | Releu “DCU-MAIN”, “DCU n. 1”,
“DCU n. 2”, “DCU-B”; Siguranțe “NOX PM” |
|
| 54 | H-LP MAIN | 40 | Releu “H-LP”, r
eleu “DIMMER”, “H-LP LH-LO”, “H-LP RH-LO”, “H-LP LH-HI”, “H-LP RH-HI”. |
Releu
| Releu | Descriere |
| R1 | Rezistor |
| R2 | Far (H-LP) |
| R3 | 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E:
Demaror (ST NR 1) |
| R4 | 1GR-FE, 1TR-FE, 2TR-FE:
Demaror (ST nr. 1); 2GD-FTV cu sistem Stop & Start: Demaror (ST nr. 2). |
| R5 | Lumină de stop;
Ventilator electric răcire (STOP / CDS FAN). |
| R6 | 1GR-FE, 1TR-FE, 2TR-FE:
Injector combustibil (INJ); 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E: Controler injector (EDU). |
| R7 | Claxon |
| R8 | 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E:
Sistem de preîncălzire (GLOW) 1GR-FE, 1TR-FE, 2TR-FE: Pompă combustibil / pompă aer (FUEL PMP / AIR PMP HTR) |
| R9 | 1GR-FE, 1TR-FE, 2TR-FE:
Senzor raport aer-combustibil (A / F HTR) |
Compartiment motor

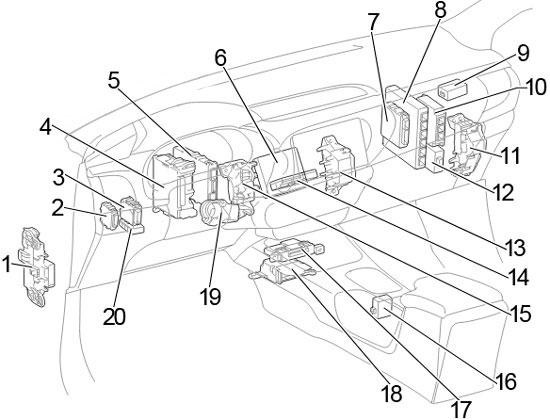

Poziție

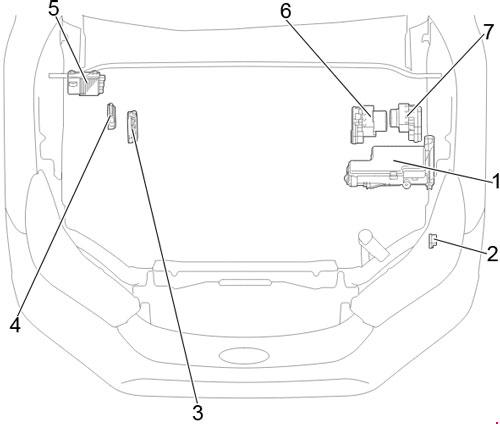

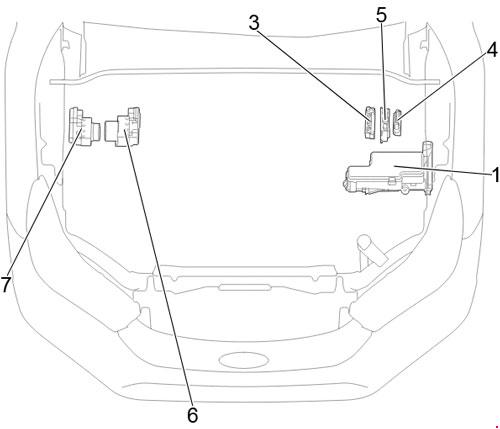

Dispunere generală a blocurilor sub capotă
LHD
RHD
Întâlnire
- Cutia de siguranțe și relee
- LHD: Releu ștergător faruri
- Unitate control bujii aprindere
- Unitate control aer
- Unitate control injector
- Actuator frână (VSC)
- Actuator frână (fără VSC)

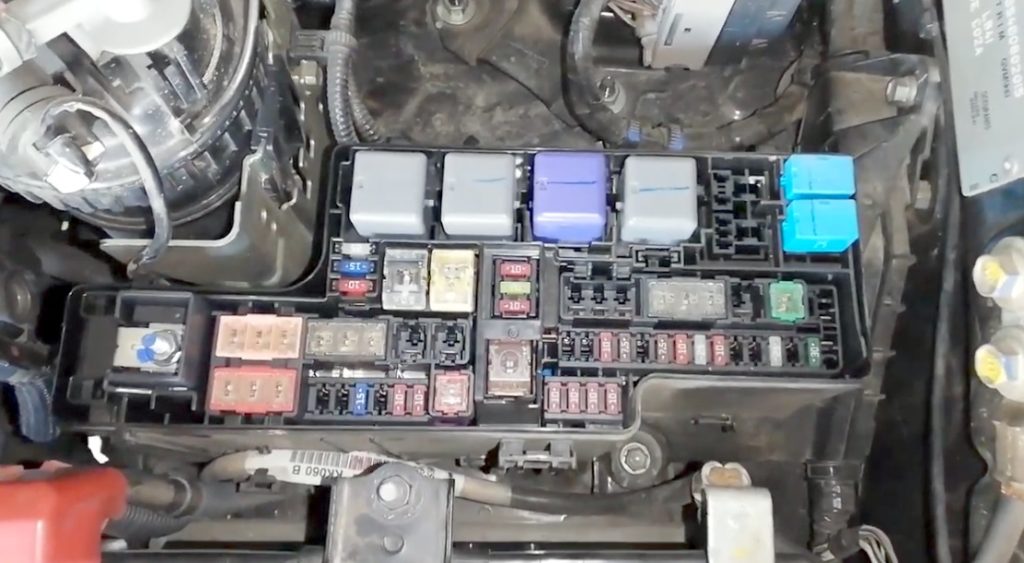

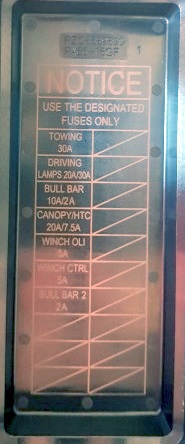

Cutia de siguranțe și relee
Se află pe partea stângă a compartimentului motor, lângă baterie.
Foto – exemplu
Diagramă
Componente protejate
| 1 | – |
| 2 | – |
| 3 | – |
| 4 | 20A INV – Priză (inverter) |
| 5 | 10A ECU-ALT NR 1 – Încuietoare dublă |
| 6 | – |
| 7 | 10A STOP – Din august 2017: Lumină de stop, Sistem antiblocare roți (ABS), TRC, VSC, sistem de injecție multipoint / sistem de injecție multipoint secvențial, sistem de încărcare, sistem de asistență coborâre, sistem de acces și pornire inteligentă, sistem de asistență urcare, immobilizator, blocare levier cutie, sistem de pornire, blocare volan, sistem de control wireless |
| 8 | 10A STOP – înainte de august 2017: lumină de stop, Sistem antiblocare roți (ABS), TRC, VSC, sistem de injecție multipoint / sistem de injecție multipoint secvențial, sistem de încărcare, sistem de asistență coborâre, sistem de acces și pornire inteligentă, sistem de asistență urcare, immobilizator, blocare levier cutie, sistem de pornire, blocare volan, sistem de control wireless |
| 10A STRG HTR – Din august 2017: Volan încălzit | |
| 9 | 10A 4WD-ALT – tracțiune integrală |
| 10 | 10A ECU-B nr 1 – 4WD, sistem de injecție multipoint / sistem de injecție multipoint secvențial, Sistem antiblocare roți (ABS), climatizare, sistem audio, sistem de încărcare, ceas, bord, închidere centralizată, încuietoare dublă, asistență coborâre, sistem de acces și pornire inteligentă, faruri, reglare intensitate faruri, spălător faruri, asistență ridicare, lumini, immobilizator, iluminare interioară, semnal acustic cheie, asistent bandă, semnal acustic luminos, navigație, sistem evitare coliziuni, monitor, indicator centuri de siguranță, airbag, sistem de pornire, blocare volan, sistem start-stop, lumină laterală, sistem telematic, sistem antifurt, sistem monitorizare presiune pneuri, TRC, semnalizatoare (alarmă), VSC, sistem de control wireless |
| 11 | RADIO 20A – sistem audio, navigație, monitor |
| 12 | 10A DOME – Immobilizator, sistem de acces și pornire inteligentă, iluminare interioară, sistem de pornire, blocare volan, sistem antifurt, sistem de control wireless |
| 13 | 10A H-LP RH-LO – Faruri de întâlnire dreapta |
| 14 | 10A H-LP LH-LO – Faruri de întâlnire stânga, reglare intensitate faruri, spălător faruri |
| 15 | 10A H-LP RH-HI – Faruri de drum dreapta |
| 16 | 10A H-LP LH-HI – Faruri de drum stânga |
| 17 | 7,5A S-HORN – Sistem antifurt |
| 18 | 7,5A MAYDAY – Sistem telematic |
| 19 | 10A HORN – Claxon, sistem de acces și pornire inteligentă, immobilizator, sistem de pornire, blocare volan, sistem antifurt, sistem de control wireless |
| 20 | 7,5A EFI-B – sistem de injecție multipoint / sistem de injecție multipoint secvențial |
| 21 | 7,5A ALT-S / ICS – Sistem de încărcare |
| 22 | 7,5A SMART – sistem de acces și pornire inteligentă, immobilizator, sistem de pornire, blocare volan, sistem de control wireless |
| 23 | 10A ECU-B nr 3 – climatizare, sistem de injecție multipoint / sistem de injecție multipoint secvențial, sistem de acces și pornire inteligentă, immobilizator, oglinzi încălzite, ECM caroserie, sistem de pornire, blocare volan, sistem antifurt, sistem de control wireless |
| 24 | 1GR-FE, 1TR-FE, 2TR-FE: senzor raport aer-combustibil |
| 20A A / F HTR – 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E: Sistem de injecție multipoint / sistem de injecție multipoint secvențial | |
| 25 | 10A STRG LOCK / AM2 N1 – sistem de injecție multipoint / sistem de injecție multipoint secvențial, sistem de acces și pornire inteligentă, immobilizator, sistem de pornire, blocare volan, sistem de control wireless |
| 26 | 15A INJ – 1GR-FE, 1TR-FE, 2TR-FE: Bord, sistem de injecție multipoint / sistem de injecție multipoint secvențial, aprindere |
| 30A ST NO.2 – 2GD-FTV cu sistem start-stop: sistem de acces și pornire inteligentă, immobilizator, sistem de pornire, blocare volan, sistem de control wireless | |
| 27 | 10A ECU-B NO.2 – Sistem de acces și pornire inteligentă, immobilizator, sistem de pornire, blocare volan, sistem de control wireless |
| 28 | 25A ECU-B nr 4 – control automat iluminare, închidere centralizată, sistem de acces și pornire inteligentă, lumină ceață față, faruri, lumini, immobilizator, iluminare interioară, oglinzi încălzite, centrală electrică |
| 29 | – |
| 30 | 30A D/C CUT – Siguranțe: “ECU-B NO.1”, “RADIO”, “CAPAC” |
| 31 | 7,5A ODS – Sistem clasificare pasageri față |
| 32 | 30A P / SEAT – înainte de august 2017: scaune electrice |
| 30A P / SEAT (D) – din august 2017: scaune electrice |
| 33 | 30A PTC HTR NO.2 – Încălzitor auxiliar |
| 34 | |
| 35 | 50A ABS NO.1 – Sistem antiblocare roți (ABS), TRC, VSC, asistență coborâre, asistență urcare |
| 36 | 30A ABS NO.2 – Sistem antiblocare roți (ABS), TRC, VSC, asistență coborâre, asistență urcare |
| 37 | 30A R / BI / P-ALT – Siguranțe: “IG1 NO.2” Relee: “4WD-IG”, “S / HTR”, “S / HTR / S / VENT”, “IG1 NO.5” |
| 38 | – |
| 39 | – |
| 40 | 50A PTC HTR NO.1 – Încălzitor auxiliar |
| 41 | 80A GLOW – Bujii incandescente |
| 42 | 60A J / BB – Siguranțe: “EFI-MAIN NO.1” Releu, “EFI-MAIN” |
| 43 | 30A H-LP CLN – Produse pentru curățarea farurilor |
| 44 | 30A CDS FAN / PTC HTR NO.3 – Climatizare, încălzitor auxiliar, ventilator răcire |
| 45 | 50A R / B FLOOR-ALT – Siguranțe: Releu “DEF”, “DEF”, “FOG RR”, “DEICER”, “DEF-S” |
| 46 | 140A ALT – Siguranțe: Releu “P/W”, Releu “ACC”, “R/B FLOOR-ALT”, “R/BI/P-ALT”, “4WD-ALT”, “INV”, “ABS NO. 1”, “ABS NO.2”, “STOP”, “P/SEAT”, “P/SEAT (D)”, “H-LP CLN”, “STG HTR”, “ECU-ALT NO.1”, “PTC HTR NR 1”, “PTC HTR NR 2”, “VENTILATORE CDS / PTC HTR NR 3”, “HTR”, “PORTA P/L”, “PORTA NR 1”, “PORTA P/P “”, “PORTA NR 2”, “FOG FR/DRL”, “CODA”, “OBD”, “ECU-ALT NR 2”, “AM1”, “P/USCITA NR 1”, “SFT LOCK- AKC” |
| 47 | 40A BBC NO.3 – Sistem Start-Stop |
| 48 | |
| 49 | 40A BBC NO.1 – Sistem Start-Stop |
| 50 | 30A ST NO.1 – 1GR-FE, 1TR-FE, 2TR-FE: sistem de acces și pornire inteligentă, imobilizator, sistem pornire, blocare volan, sistem control wireless |
| 50A ST NO.1 – 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E: sistem de acces și pornire inteligentă, imobilizator, sistem pornire, blocare volan, control wireless | |
| 51 | – |
| 52 | – |
| 53 | 50A AIR PMP – Pompă aer secundară |
| 50A DCU-MAIN – releu “DCU-MAIN”, siguranțe: “DCU NO.1”, “DCU NO.2”, “DCU-B”, “NOX PM” | |
| 54 | 40A H-LP MAIN – releu “H-LP”, releu “DIMMER”, siguranțe: “H-LP LH-LO”, “H-LP RH-LO”, “H-LP LH-HI”, “H- LP RH-HI “ |
| Relee | |
| R1 | Rezistență |
| R2 | Faruri (H-LP) |
| R3 | 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E: Demaror (ST NO.1) |
| R4 | 1GR-FE, 1TR-FE, 2TR-FE: Demaror (ST NO.1) |
| 2GD-FTV cu sistem start-stop: Demaror (ST NO.2) | |
| R5 | Lumină de stop/ventilator răcire (STOP/VENTILATORE CDS) |
| R6 | 1GR-FE, 1TR-FE, 2TR-FE: Injectoare (INJ) |
| 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E: Injectoare (EDU) | |
| R7 | Semnal acustic |
| R8 | 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E: Bujii incandescente (GLOW) |
| 1GR-FE, 1TR-FE, 2TR-FE: Pompă combustibil / pompă aer secundară (FUEL PMP / AIR PMP HTR) | |
| R9 | 1GR-FE, 1TR-FE, 2TR-FE: Senzor raport aer-combustibil (A / F HTR) |

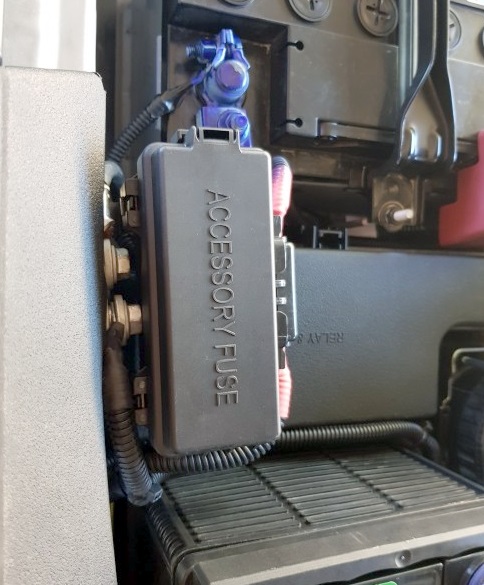

Unele modele pot găzdui o cutia de siguranțe suplimentară.
Schema de acoperire
Habitaclu
Poziție

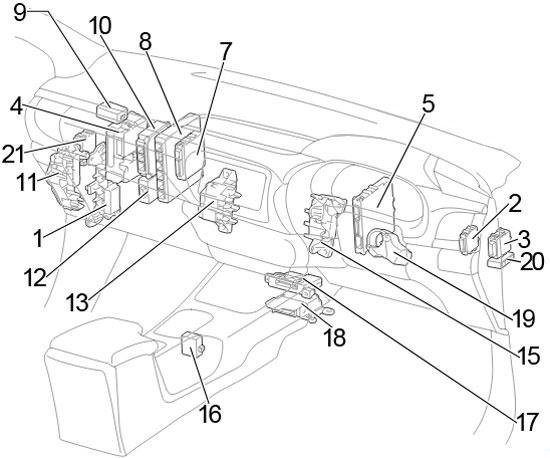

Dispunere generală a blocurilor în cabină
LHD
RHD
Sarcină
- Cutie releu nr 1
- Unitate control faruri
- Blocare ușă plasă
- Cutia de siguranțe / ECM caroserie
- Unitate control sistem Start-Stop
- LHD: Transmițător telefon
- Unitate control tracțiune integrală
- Unitate control motor
- Receptor inteligent de acces / receptor închidere centralizată
- Unitate control transmisie
- Cutie releu nr 2
- Unitate control turbină
- Cutie releu nr 3
- LHD: unitate control navigație
- Cutie releu nr 4
- Controler blocare levier cutie de viteze
- Amplificator aer condiționat
- Unitate control airbag
- Acționator blocare volan
- Conector distribuție
- RHD: Releu încuietoare ușă dublă
Cutia de siguranțe
Se află în partea inferioară a bordului, în partea stângă.
RHD
LHD
Fotografie exemplu de realizare
Exemplu de schemă de pe capacul cutiei
Diagramă
Destinație
| 1 | 25A PORTA NR 2 – Alzavetri |
| 2 | 25A PORTA P/L – Alzavetri |
| 3 | 25A PORTA P/P – Alzavetri |
| 4 | 30A PORTA NR 1 – Alzavetri |
| 5 | 10A ETCS – 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E: Sistem injecție multipunct / sistem injecție multipunct secvențial |
| 25A EFI-MAIN NO.1 – 1GD-FTV, 2GD-FTV: Sistem antiblocare roți (ABS), climatizare, asistență coborâre, sistem injecție multipunct / sistem injecție multipunct secvențial, asistent urcare, TRC, VSC | |
| 6 | 25A EFI-MAIN NO.1 – 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E: Sistem antiblocare roți (ABS), climatizare, asistență coborâre, sistem injecție multipunct / sistem injecție multipunct secvențial, asistență ridicare, TRC, VSC |
| 25A EFI-MAIN NO.2 – 1GD-FTV, 2GD-FTV: sistem injecție multipunct / sistem injecție multipunct secvențial | |
| 7 | 10A TURN & HAZ – Semnalizator/Semnalizatoare (indicatoare de avertizare), bord, închidere centralizată, sistem acces și pornire inteligent, imobilizator, sistem pornire, blocare volan, sistem antifurt, sistem control wireless |
| 8 | 30A AM2 NO.2 – Sistem injecție multipunct / sistem injecție multipunct secvențial, sistem acces și pornire inteligent, imobilizator, sistem pornire, blocare volan, sistem control wireless |
| 9 | 40A HTR – climatizare, sistem încărcare |
| 10 | 40A AM1 – sistem acces și pornire inteligent, imobilizator, sistem pornire, blocare volan, sistem control wireless |
| 11 | 10A TAIL – 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E: Lumină poziție, iluminare fundal, control automat iluminare, sistem încărcare, sistem acces și pornire inteligent, lumină ceață față, imobilizator, semnal acustic cheie, semnal acustic luminos, lumină ceață spate, sistem pornire, blocare volan, sistem control wireless |
| 10A ECU-ALT NR 2 – 1GD-FTV, 2GD-FTV: Închidere centralizată, geamuri, sistem antifurt | |
| 12 | 10A FOG FR / DRL – Lumină ceață față, faruri, lumini, lumină poziție |
| 13 | 10A ECU-ALT NO.2 – 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E: închidere centralizată, geamuri electrice, sistem antifurt |
| 10A TAIL – 1GD-FTV, 2GD-FTV: Lumină laterală, iluminare de fundal, control automat iluminare, sistem de încărcare, sistem de acces și pornire inteligentă, lumină de ceață față, imobilizator, semnal acustic cheie, semnal acustic luminos, lumină de ceață spate, sistem de pornire, blocare volan, sistem de control wireless | |
| 14 | 10A OBD – conector diagnostic |
| 15 | 10A EFI NO.1 – Sistem antiblocare roți (ABS), climatizare, asistență coborâre, sistem injecție multipunct / sistem injecție multipunct secvențial, asistență ridicare, sistem start-stop, TRC, VSC |
| 16 | 5A IG2 NO.1 – sistem injecție multipunct / sistem injecție multipunct secvențial |
| 17 | 5A MIERNIK – bord, 4WD, Sistem antiblocare roți (ABS), climatizare, sistem audio, sistem de încărcare, închidere centralizată, sistem asistență coborâre, sistem injecție multipunct / sistem injecție multipunct secvențial, sistem de acces și pornire inteligentă, faruri, reglaj intensitate faruri, spălător faruri, asistență ridicare, iluminare, imobilizator, iluminare interioară, semnal acustic cheie, sistem menținere bandă, semnal acustic luminos, navigație, sistem evitare coliziuni, monitor, indicator centuri de siguranță, airbag, sistem de pornire, blocare volan, sistem start-stop, lumini laterale, sistem telematic, sistem antifurt, sistem monitorizare presiune pneuri, TRC, semnalizatoare (alarmă), VSC, sistem de control wireless |
| 18 | 5A A / BORSA – Sistem airbag |
| 19 | 5A IG2 NO.3 – Sistem de încărcare, sistem injecție multipunct / sistem injecție multipunct secvențial, imobilizator, ECM caroserie, sistem telematic |
| 20 | 10A SFT LOCK-ACC – Blocare levier cutie |
| 21 | 15A P / OUTLET NO.1 – Priză (brichetă) |
| 22 | 5A IG2 NO.2 – sistem de acces și pornire inteligentă, imobilizator, sistem de pornire, blocare volan, sistem de control wireless |
| 23 | 25A TERGICRISTALLO – Ștergător parbriz |
| 24 | 10A IG1 NO.1 – sistem audio, lumini marșarier, sistem de încărcare, bord, sistem injecție multipunct / sistem injecție multipunct secvențial, sistem menținere bandă, navigație, monitor |
| 25 | – |
| 26 | 10A IG1 NO.3 – Sistem antiblocare roți (ABS), asistent coborâre, asistent urcare, sistem start-stop, TRC, VSC |
| 27 | 10A IG1 NO.4 – Climatizare, sistem audio, control automat iluminare, sistem de încărcare, bord, închidere centralizată, sistem injecție multipunct / sistem injecție multipunct secvențial, sistem de acces și pornire inteligentă, lumină de ceață față, faruri, reglaj automat intensitate faruri, spălător faruri, iluminare, imobilizator, iluminare interioară, oglinzi încălzite, modul control electric |
| 28 | GUARNIZIONE 15A – Garnitură geam |
| 29 | 10A IG1 NO.2 – Sistem de încărcare, blocare levier cutie |
Siguranța responsabilă pentru brichetă este nr 21, 15A.
Cutia relee nr 1
Se află pe montantul stâng (LHD) sub compartimentul pentru obiecte. Pentru a accesa, îndepărtați pragul. Exemplul este disponibil în schema.
Foto exemplu
Schema de acoperire a cutiei
Schema cutie relee 1
Întâlnire
| 1 | 25A DCU NR 1 – Pompă de transfer |
| 2 | 20A DCU NR 2 – Pompă de transfer |
| 3 | 20A NOX PM – senzor de oxid de azot |
| 4 | 7,5A DCU-B – pompă de transfer |
| 5 | 10A DEF-S – Oglinzi încălzite, sistem de injecție multipunct / sistem de injecție multipunct secvențial |
| 6 | 10A FOG RR – Lumină de ceață spate |
| 7 | 15A DEICER – Zonă încălzită pentru perii parcare |
| 8 | 25A DEF – Lunetă încălzită, oglinzi încălzite, sistem de injecție multipunct / sistem de injecție multipunct secvențial |
| Releu | |
| R1 | Pompă de transfer (DCU-MAIN) |
| R2 | Senzor de oxid de azot (NOX PM) |
| R3 | Zonă încălzită pentru perii parcare (DEICER) |
| R4 | Lumină de ceață spate (FOG RR) |
| R5 | – |
| R6 | Invertor (INV) |
| R7 | Lunetă încălzită, oglinzi încălzite (DEF) |
Bloc releu nr 2
Instalat în spatele compartimentului pentru obiecte, la capătul bordului.
LHD
RHD
Exemplu de schemă de pe capacul cutiei
Decodificare
| 1 | 5A ACC – 4WD, Sistem antiblocare roți (ABS), climatizare, sistem audio, sistem de încărcare, ceas, bord, închidere centralizată, sistem asistență coborâre, sistem injecție multipoint / sistem injecție multipoint secvențial, sistem acces și pornire inteligentă, faruri, control automat intensitate faruri, ștergător ștergătoare faruri, asistență ridicare, lumini, imobilizator, iluminare interioară, semnal acustic cheie, sistem control bandă, semnal acustic luminos, ECU, navigație, sistem antifurt, monitor, oglinzi electrice, indicator centuri de siguranță, protecții airbag, sistem pornire, blocare volan, sistem start-stop, lumină laterală, sistem telematic, sistem antifurt, sistem monitorizare presiune pneuri, TRC, semnalizatoare (alarmă), VSC, sistem control wireless |
| 2 | 10A A/C – Climatizare |
| 3 | 10A C / OPN NO.2 – Sistem injecție multipoint / sistem injecție multipoint secvențial |
| 4 | 7,5A STA / WIPER-S – Sistem pornire, sistem injecție multipoint / sistem injecție multipoint secvențial |
| 5 | – |
| 6 | 20A 4WD-IG – tracțiune integrală |
| 7 | 15A S / HTR – înainte de august 2017: Scaune încălzite |
| 15A S / HTR / S / VENT – Din august 2017: Scaune încălzite | |
| 8 | 10A IG1 NO.5 – Climatizare, asistent menținere bandă, sistem evitare coliziuni |
| Releu | |
| R1 | Încălzitor (HTR) |
| R2 | Aprindere (IG1 NO.2) |
| R3 | Aprindere (IG2) |
| R4 | LHD: Volan încălzit (STRG HTR) |
| R5 | Climatizare (A/C COMP) |
Bloc releu nr 3
Diagramă
partea șoferului
partea pasagerului
Sarcină
| R1 | Încălzitor auxiliar (PTC HTR NO.1) |
| R2 | Încălzitor auxiliar (PTC HTR NO.3) |
| R3 | Încălzitor auxiliar (PTC HTR NO.2) |
| R4 | Încălzitor lichid (VISCOSITATE) |
| R5 | – |
| R6 | Închidere centralizată (D/L NO.1) |
| R7 | Închidere centralizată (D/L NO.2) |
| R8 | RHD: Închidere centralizată (D / L NO.2) |
| R9 | RHD: – |
Bloc releu nr 4
Diagramă
Destinație
| R1 | Lumini de zi (DRL) |
| R2 | Sistem antifurt (S-HORN) |
| R3 | Lumină ceață față (FOG FR) |
| R4 | Lumină laterală (CODA) |
| R5 | Iluminare interioară (DOME CUT) |
| R6 | Aprindere (IG1 NO.1) |
Elemente adiționale
Diagramă
Decodificare
- Receptor sistem monitorizare presiune pneuri (la modelele cu cabină simplă se află deasupra lunetei)
- Unitate control pompă de transfer
