Toyota Highlander Hybrid (2006-2016) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Toyota Highlander Hybrid (2006–2016), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre atribuirea și dispunerea fiecărei siguranțe.
Toyota Highlander Hybrid (2006-2007) – schema siguranței
Anul producției: 2006, 2007.
Siguranța brichetei (priză de alimentare) în Toyota Highlander XU50 (2013-2016) este siguranța 36 în panoul siguranțelor de pe bord.

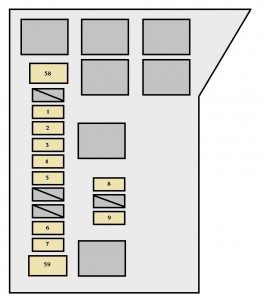

Compartiment motor

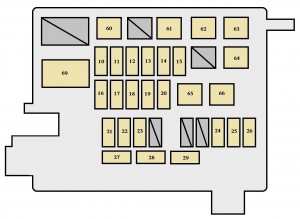

Compartiment motor
Compartiment motor

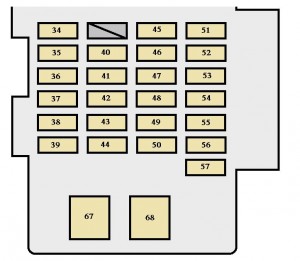

Cruscotto
Siguranțe (tip A)
| Siguranță | Amp [A] | Descriere | |
| 1 | ETCS | 10 | Sistem hibrid |
| 2 | DC / DC − S | 10 | Sistem hibrid |
| 3 | ABS NO.2 | 10 | Sistem frâne electronice |
| 4 | ABS NO.1 | 10 | Sistem frâne electronice |
| 5 | BATT FAN | 15 | Sistem hibrid |
| 6 | ABS NO.3 | 15 | Sistem frâne electronice |
| 7 | OIL PUMP | 10 | Sistem răcire lichid transmisie |
| 8 | ST | 7,5 | Sistem hibrid |
| 9 | RR HTR | 15 | Sistem încălzire spate |
| 10 | DRL | 7,5 | Sistem lumini de zi |
| 11 | H-LP L LWR | 15 | Far stânga (faruri de întâlnire) |
| 12 | H-LP L UPR | 15 | Far stânga (faruri de drum) |
| 13 | H − LP R UPR | 15 | Far dreapta (faruri de drum) |
| 14 | PWR OUTLET NO.2 | 20 | Priză alimentare (115 VAC) |
| 15 | TOWING | 20 | Lumini remorcă |
| 16 | HAZ | 15 | Semnalizator;
Lumini de urgență. |
| 17 | SECURITY | 15 | Sistem antifurt |
| 18 | AM2 NO.1 | 30 | Siguranțe “IGN”, “IG2” și “ST” |
| 19 | MPX-B1 | 7,5 | Sistem servodirecție electric |
| 20 | HORN | 10 | Claxon |
| 21 | RADIO NO.1 | 25 | Sistem audio |
| 22 | ECU−B NO.1 | 7,5 | Sistem antifurt;
Sistem climatizare; Semnalizatoare și contoare; Trapă electrică; Sistem imobilizare motor; Sistem comunicație multiplex. |
| 23 | DOME | 10 | Iluminare personală;
Iluminare interioară; Iluminare de curtoazie; Lumină aprindere; Sistem telecomandă fără fir; Semnalizatoare și contoare; Sistem navigație. |
| 24 | DOOR NO.1 | 25 | Sistem închidere electrică |
| 25 | A / F | 25 | Sistem control aer / combustibil |
| 26 | CRT | 7,5 | Sistem divertisment pe scaune spate;
Ecran sistem navigație. |
| 27 | H − LP R LWR | 15 | Far dreapta (faruri de întâlnire) |
| 28 | INV W / P | 15 | Sistem hibrid |
| 29 | IGCT NO.5 | 10 | Sistem hibrid |
| 30 | WATER PUMP | 10 | Sistem de climatizare |
| 31 | IGCT NO.4 | 10 | Sistem de control al emisiilor;
Sistem de control al transmisiei; Sistem de control aer / combustibil. |
| 32 | IGCT NO.3 | 10 | Sistem hibrid, pompă combustibil |
| 33 | IGCT NO.2 | 10 | Sistem hibrid |
| 34 | IGN | 10 | Contoare și indicatori;
Sistem airbag SRS; Sistem hibrid; Instalație frâne electronică; Sistem de imobilizare a motorului. |
| 35 | RAD NO.2 | 7,5 | Sistem audio;
Sistem de divertisment pe scaune spate; Sistem de navigație; Sistem de climatizare; Sistem de comunicare multiplex. |
| 36 | CIG | 15 | Brichetă |
| 37 | P RR DOOR | 20 | Geamuri electrice |
| 38 | PWR OUTLET1 | 15 | Priză de alimentare (12 VCC) |
| 39 | FR FOG | 20 | Proiectoare de ceață față |
| 40 | ECU-IG | 10 | Instalație frâne electronică;
Control transmisie; Servodirecție electrică; Sistem antifurt. |
| 41 | WIPER | 25 | Ștergător/Ștergătoare parbriz |
| 42 | D RR DOOR | 20 | Geamuri electrice |
| 43 | D FR DOOR | 25 | Geamuri electrice;
Sistem de închidere a ușilor; Iluminare interioară a ușilor. |
| 44 | S/ROOF | 20 | Trapă electrică |
| 45 | HEATER | 10 | Climatizare;
Încălzire spate; Dezaburire lunetă spate; Sistem hibrid. |
| 46 | IG1 | 7,5 | Sistem hibrid;
Sistem de închidere electrică; Sistem de comunicare multiplex; Indicatoare de aprindere și stingere ale airbag-urilor; Semnalizatoare; Lumini de mers înapoi; Dezaburitoare în oglinzile retrovizoare exterioare; Oglindă retrovizoare interioară automată anti-orbire; Priză de alimentare (115 VAC); Încălzitoare pentru scaune; Sistem de navigație. |
| 47 | RR WIP | 15 | Ștergător lunetă spate |
| 48 | STOP | 20 | Lumini de stop;
Lumină de stop înaltă; Instalație frâne electronică; Sistem de control al transmisiei; Sistem hibrid. |
| 49 | OBD | 7,5 | Sistem de diagnosticare la bord |
| 50 | SEAT HTR | 15 | Încălzitoare pentru scaune |
| 51 | IG2 | 15 | Sistem de injecție combustibil multipunct;
Sistem de injecție combustibil secvențial; Sistem de aprindere motor. |
| 52 | WASHER | 20 | Spălător parbriz față;
Spălător parbriz spate. |
| 53 | FUEL OPN | 7,5 | Sistem de deschidere a capacului rezervorului de combustibil |
| 54 | FR DEF | 20 | Dezaburire parbriz față;
Dezaburitoare oglinzi retrovizoare. |
| 55 | P FR DOOR | 20 | Geamuri electrice;
Iluminare suplimentară a ușilor. |
| 56 | TAIL | 10 | Lumini de poziție;
Lumini spate; Lumini marker laterale; Lumini număr înmatriculare; Proiectoare de ceață față. |
| 57 | PANEL | 7,5 | Iluminare bord |
Siguranțe (tip B)
| Siguranță | Amp [A] | Descriere | |
| 58 | ABS MTR2 | 30 | Sistem frâne electronic |
| 59 | ABS MTR1 | 30 | Sistem frâne electronic |
| 60 | HEATER | 50 | Sistem climatizare;
Siguranță “POMPĂ APĂ” |
| 61 | RR HTR | 30 | Sistem încălzire scaun spate |
| 62 | RR DEF | 30 | Dezaburire lunetă spate |
| 63 | RDI FAN NO.1 | 40 | Ventilator electric răcire |
| 64 | RDI FAN NO.1 | 40 | Ventilator electric răcire |
| 65 | MAIN | 40 | Siguranțe “H-LP L LWR”, “H-LP L UPR”,
“H-LP R LWR”, “H-LP R UPR” și “DRL”. |
| 66 | IGCT NO.1 | 50 | Siguranțe “INV W / P”, “IGCT n. 2”, “IGCT n. 3”,
“IGCT n. 4” și “IGCT n. 5” |
| 67 | AM1 | 40 | Siguranțe “ECU − IG”, “WASHER”, “IG1”,
“ȘTERGĂTOR”, “RR WIP”, “HEATER (10 A)”, “RAD NO.2” și “CIG” |
| 68 | POWER | 30 | Scaun electric |
Siguranțe (tip C)
| Siguranță | Amp [A] | Descriere | |
| 69 | DC / DC | 120 | Sistem hibrid |
Toyota Highlander Hybrid (2008) – schema cutiei de siguranțe
Anul producției: 2008.
Siguranță brichetă (priză de alimentare) în Toyota Highlander Hybrid (2008) este siguranța 27 și 28? în cutia de siguranțe pe bord (bloc siguranțe).
Compartiment motor
Tip A (bloc siguranțe pe spatele capacului)

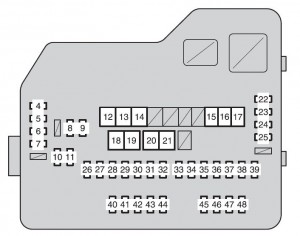

Tip A (bloc siguranțe)
| Siguranță | Amp [A] | Descriere | |
| 1 | SPARE | 7,5 | Siguranță de rezervă |
| 2 | SPARE | 15 | Siguranță de rezervă |
| 3 | SPARE | 25 | Siguranță de rezervă |
| 4 | DEF RLY | 10 | Dezaburire lunetă spate |
| 5 | MIR HTR | 20 | MIR HTR (15 A) |
| 6 | P/OUT | 20 | Priză de alimentare |
| 7 | DOOR 1 | 25 | Sistem de comunicare multiplex |
| 8 | IGCT NO.3 | 10 | Injecție multipunct;
Sistem de injecție multipunct secvențial. |
| 9 | EFI NO.3 | 10 | Injecție multipunct;
Sistem de injecție multipunct secvențial. |
| 10 | INJ NO.1 | 15 | Sistem de pornire |
| 11 | INJ NO.2 | 10 | Injecție multipunct;
Sistem de injecție multipunct secvențial. |
| 12 | HTR | 50 | Sistem climatizare |
| 13 | FAN NO.2 | 50 | Ventilator electric răcire |
| 14 | FAN NO.1 | 50 | Ventilator electric răcire |
| 15 | RR CLR | 40 | Sistem climatizare |
| 16 | RR DEF | 30 | Dezaburire lunetă spate |
| 17 | PBD | 30 | Alimentare uși spate |
| 18 | DC / DC | 140 | MIR HTR, P/OUT, DOOR 1,
HTR, RR DEF, FAN MAIN, PTC NO.1, RR CLR, PTC NO.2, PTC NO.3, PBD |
| 19 | EPS | 80 | Servodirecție electrică |
| 20 | ABS MTR1 | 50 | Sistem frâne |
| 21 | ABS MTR2 | 50 | Sistem frâne |
| 22 | CRT | 10 | Sistem de divertisment pe scaune spate |
| 23 | RADIO1 | 15 | Sistem audio |
| 24 | ECU-B | 10 | Senzor de direcție;
Semnalizatoare și contoare; Sistem de climatizare; Unitate principală ECU; Telecomandă; Sistem de cheie inteligentă; Uși spate alimentate; Sistem diagnostic de bord. |
| 25 | DOME | 10 | Iluminare compartiment;
Iluminare personală; Iluminare interioară; Semnalizatoare și contoare; Iluminare suplimentară uși; Uși spate alimentate. |
| 26 | AMP | 15 | Sistem audio |
| 27 | TOWING | 30 | Lumini remorcă |
| 28 | IG2 | 25 | WTR NR 1, WTR NR 2 |
| 29 | STR LOCK | 20 | Sistem blocare volan |
| 30 | IGCT | 30 | IGCT nr 2, IGCT nr 3, INV-W / P, EFI nr 3 |
| 31 | HAZ | 15 | Aprindere lumini de avarie |
| 32 | ABS NO.3 | 15 | Sistem frânare electronică |
| 33 | ABS NO.2 | 10 | Sistem frânare electronică |
| 34 | ABS NO.1 | 10 | Condensator |
| 35 | OIL PMP | 10 | Sistem răcire fluid punte motor |
| 36 | BATT FAN | 15 | Sistem hibrid |
| 37 | G / H | 10 | Trapă;
Sistem comunicație multiplex. |
| 38 | DC / DC-S | 10 | Sistem hibrid |
| 39 | AM2 | 7,5 | Sistem comunicație multiplex |
| 40 | H-LP LH | 15 | Far stânga (faruri de drum) |
| 41 | H-LP RH | 15 | Far dreapta (faruri de drum) |
| 42 | H-LP LL | 15 | Far stânga (faruri de întâlnire) |
| 43 | H-LP RL | 15 | Far dreapta (faruri de întâlnire) |
| 44 | HORN | 10 | Claxon |
| 45 | EFI NO.1 | 10 | Injecție multipunct;
Sistem injecție multipunct secvențială; Sistem de cheie inteligentă. |
| 46 | ETCS | 10 | Injecție multipunct;
Sistem injecție multipunct secvențială; Sistem control electronic clapetă |
| 47 | A / F | 20 | Senzor raport aer-combustibil |
| 48 | S-HORN | 7,5 | Claxon |
Tip B (dacă este prezent)
| Siguranță | Amp [A] | Descriere | |
| 1 | INV-W / P | 15 | Sistem hibrid |
| 2 | IGCT NO.2 | 7,5 | Sistem hibrid |
| 3 | A / CD | 10 | Sistem climatizare |
Sub bord
Fața bloc siguranțe
Bloc siguranțe
| Siguranță | Amp [A] | Descriere | |
| 1 | P / SEAT | 30 | Scaun electric |
| 2 | POWER | 30 | Geamuri electrice |
| 3 | RR DOOR RH | 25 | Geamuri electrice |
| 4 | RR DOOR LH | 25 | Geamuri electrice |
| 5 | FR FOG | 15 | Proiectoare de ceață față |
| 6 | OBD | 7,5 | Sistem diagnosticare bord |
| 7 | FR DEF | 25 | Dezghețator ștergător parbriz față |
| 8 | STOP | 10 | Lumină de stop |
| 9 | DOOR NO.2 | 25 | Geamuri electrice |
| 10 | AM1 | 7,5 | Pompă apă |
| 11 | RR FOG | 7,5 | Gol circuit |
| 12 | FUEL OPN | 7,5 | Deschidere clapetă combustibil |
| 13 | S/ROOF | 30 | Trapă electrică |
| 14 | TAIL | 15 | Lumini de poziție;
Lumini spate; Iluminare număr de înmatriculare; Proiectoare de ceață față; Lumini remorcă. |
| 15 | PANEL | 7,5 | Iluminarea compartimentului portabagaje;
Lumini de avarie; Sistem audio; Dezaburitoare oglinzi exterioare; Sistem de închidere electrică a ușilor; Încălzitoare scaune; Sistem de divertisment pentru scaunele spate; Buton de control al iluminării bordului; Comutator electronic al cutiei de viteze; Cutie de viteze; Comutatoare volan. |
| 16 | ECU IG NO.1 | 10 | Sistem de comunicație Multiplex;
Trapă electrică; Sistem de transmisie controlat electronic; Uși electrice spate; Încălzitoare scaune; Sistem de avertizare presiune pneuri; Servodirecție electronică; Cutie de viteze. |
| 17 | ECU IG NO.2 | 7,5 | VDIM |
| 18 | A/C NO.2 | 10 | Climatizare;
Ventilator răcire NO.1; Ventilator răcire NO.2. |
| 19 | WASH | 20 | Ștergătoare și spălătoare parbriz față |
| 20 | S-HTR | 20 | Încălzitoare scaune |
| 21 | GAUGE NO.1 | 10 | Sistem audio;
Dezaburitoare oglindă retrovizoare exterioară; Lumini mers înapoi; Sistem de încărcare; Lumini de avarie; Sistem de control al tracțiunii; Buton de control al iluminării bordului; Dezaburitor ștergător parbriz față. |
| 22 | FR WIP | 30 | Ștergătoare și spălătoare parbriz față |
| 23 | RR WIP | 15 | Ștergător și spălător lunetă spate |
| 24 | IGN | 10 | Injecție multipunct;
Sistem de injecție multipunct secvențial; Sistem de blocare volan; Sistem cheie inteligentă; Sistem airbag SRS. |
| 25 | GAUGE NO.2 | 7,5 | Indicatori și contoare;
Monitor vedere spate. |
| 26 | ECU-ACCESSORY | 7,5 | Oglindă retrovizoare electrică;
Sistem de blocare cutie de viteze; Sistem cheie inteligentă. |
| 27 | ACCESSORY SOCK NO.1 | 10 | Priză de alimentare |
| 28 | ACCESSORY SOCK NO.2 | 20 | Priză de alimentare |
| 29 | RADIO NO.2 | 7,5 | Sistem audio;
Sistem de divertisment pentru scaunele spate; Sistem de încărcare; Iluminare interioară; Iluminare personală. |
| 30 | MIR HTR | 15 | Dezaburitoare oglindă retrovizoare exterioară |
Toyota Highlander Hybrid (2009-2010) – schema cutiei de siguranțe
Anul producției: 2009, 2010.
Siguranța brichetă (priză de alimentare) în Toyota Highlander Hybrid (2009-2010) este siguranța 28 și 29? în panoul de siguranțe de pe bord (bloc siguranțe)
Compartiment motor
Tip A (bloc siguranțe pe spatele capacului)
Tip A (bloc siguranțe)
| Siguranță | Amp [A] | Descriere | |
| 1 | SPARE | 7,5 | Siguranță de rezervă |
| 2 | SPARE | 15 | Siguranță de rezervă |
| 3 | SPARE | 25 | Siguranță de rezervă |
| 4 | DEF RLY | 10 | Dezaburitor lunetă spate |
| 5 | MIR HTR | 20 | MIR HTR (15 A) |
| 6 | P/OUT | 20 | Priză de alimentare |
| 7 | DOOR 1 | 25 | Sistem de comunicare multiplex |
| 8 | IGCT NO.3 | 10 | Injecție multipunct;
Sistem de injecție multipunct secvențial. |
| 9 | EFI NO.3 | 10 | Injecție multipunct;
Sistem de injecție multipunct secvențial. |
| 10 | INJ NO.1 | 15 | Sistem de aprindere |
| 11 | INJ NO.2 | 10 | Injecție multipunct;
Sistem de injecție multipunct secvențial. |
| 12 | HTR | 50 | Sistem de climatizare |
| 13 | FAN NO.2 | 50 | Ventilator electric răcire |
| 14 | FAN NO.1 | 50 | Ventilator electric răcire |
| 15 | RR CLR | 40 | Sistem de climatizare |
| 16 | RR DEF | 30 | Dezaburitor lunetă spate |
| 17 | PBD | 30 | Alimentare uși spate |
| 18 | DC / DC | 140 | MIR HTR, P/OUT, DOOR 1,
HTR, RR DEF, FAN MAIN, PTC NO.1, RR CLR, PTC NO.2, PTC NO.3, PBD |
| 19 | EPS | 80 | Servodirecție electrică |
| 20 | ABS MTR1 | 50 | Sistem frâne |
| 21 | ABS MTR2 | 50 | Sistem frâne |
| 22 | CRT | 10 | Sistem de divertisment pe scaune spate |
| 23 | RADIO1 | 15 | Sistem audio |
| 24 | ECU-B | 10 | Senzor de direcție;
Semnalizator și contoare; Sistem de climatizare; Unitate principală ECU; Telecomandă; Sistem de cheie inteligentă; Uși spate alimentate; Sistem diagnostic de bord. |
| 25 | DOME | 10 | Iluminare compartiment;
Iluminare personală; Iluminare interioară; Semnalizator și contoare; Iluminare suplimentară a ușilor; Uși spate alimentate. |
| 26 | AMP | 15 | Sistem audio |
| 27 | TOWING | 30 | Lumini remorcă |
| 28 | IG2 | 25 | WTR NR 1, WTR NR 2 |
| 29 | STR LOCK | 20 | Sistem blocare volan |
| 30 | IGCT | 30 | IGCT nr 2, IGCT nr 3,
INV-W / P, EFI nr 3 |
| 31 | HAZ | 15 | Aprindere lumini de avarie |
| 32 | ABS NO.3 | 15 | Sistem frâne controlat electronic |
| 33 | ABS NO.2 | 10 | Sistem frâne controlat electronic |
| 34 | ABS NO.3 | 10 | Condensator |
| 35 | OIL PMP | 10 | Sistem răcire lichid punte motor |
| 36 | BATT FAN | 15 | Sistem hibrid |
| 37 | G / H | 10 | Geam;
Sistem comunicație multiplex. |
| 38 | DC / DC-S | 10 | Sistem hibrid |
| 39 | AM2 | 7,5 | Sistem comunicație multiplex |
| 40 | H-LP LH | 15 | Far stânga (far de drum) |
| 41 | H-LP RH | 15 | Far dreapta (far de drum) |
| 42 | H-LP LL | 15 | Far stânga (far de întâlnire) |
| 43 | H-LP RL | 15 | Far dreapta (far de întâlnire) |
| 44 | HORN | 10 | Claxon |
| 45 | EFI NO.1 | 10 | Injecție multipoint;
Sistem injecție multipoint secvențială; Sistem de cheie inteligentă. |
| 46 | ETCS | 10 | Injecție multipoint;
Sistem injecție multipoint secvențială; Sistem control electronic clapetă accelerație. |
| 47 | A / F | 20 | Senzor raport aer-combustibil |
| 48 | S-HORN | 7,5 | Claxon |
Tip B (dacă este prezent)
| Siguranță | Amp [A] | Descriere | |
| 1 | INV-W / P | 15 | Sistem hibrid |
| 2 | IGCT NO.2 | 7,5 | Sistem hibrid |
| 3 | A / CD | 10 | Sistem de climatizare |
Sub bord
Fața blocului siguranțe
Bloc siguranțe
| Siguranță | Amp [A] | Descriere | |
| 1 | P / SEAT | 30 | Scaune electrice |
| 2 | POWER | 30 | Geamuri electrice |
| 3 | RR DOOR RH | 25 | Geamuri electrice |
| 4 | RR DOOR LH | 25 | Geamuri electrice |
| 5 | FR FOG | 15 | Proiectoare de ceață față |
| 6 | OBD | 7,5 | Sistem diagnosticare bord |
| 7 | FR DEF | 25 | Dezghețare parbriz față |
| 8 | STOP | 10 | Lumină de stop |
| 9 | DOOR NO.2 | 25 | Geamuri electrice |
| 10 | AM1 | 7,5 | Pompă apă |
| 11 | RR FOG | 7,5 | Gol |
| 12 | A/C NO.1 | 10 | Sistem climatizare |
| 13 | FUEL OPN | 7,5 | Deschidere clapetă combustibil |
| 14 | S/ROOF | 30 | Trapă electrică |
| 15 | TAIL | 15 | Lumini de poziție, spate;
Iluminare număr înmatriculare; Proiectoare de ceață față; Lumini remorcă. |
| 16 | PANEL | 7,5 | Iluminare compartiment motor;
Lumini de urgență; Sistem audio; Dezaburitoare oglinzi retrovizoare exterioare; Sistem închidere electrică uși; Încălzitoare scaune; Sistem de divertisment pe scaune spate; Buton control iluminare bord; Comutator electronic cutie; Cutie; Comutatoare volan. |
| 17 | ECU IG NO.1 | 10 | Sistem de comunicare Multiplex;
Trapă electrică; Sistem transmisie controlat electronic; Uși electrice spate; Încălzitoare scaune; Sistem avertizare presiune pneuri; Servodirecție electronică; Cutie. |
| 18 | ECU IG NO.2 | 7,5 | VDIM |
| 19 | A/C NO.2 | 10 | Climatizare;
Ventilator răcire NO.1; Ventilator răcire NO.2. |
| 20 | WASH | 20 | Ștergător/Ștergătoare parbriz și spălător parbriz |
| 21 | S-HTR | 20 | Încălzitoare scaune |
| 22 | GAUGE NO.1 | 10 | Sistem audio;
Dezaburitoare oglinzi retrovizoare exterioare; Lumini mers înapoi; Sistem încărcare; Lumini de urgență; Sistem control tracțiune; Buton control iluminare bord; Dezaburitor parbriz față. |
| 23 | FR WIP | 30 | Ștergător/Ștergătoare parbriz și spălător parbriz |
| 24 | RR WIP | 15 | Ștergător și spălător lunetă spate |
| 25 | IGN | 10 | Injecție multipoint;
Sistem injecție multipoint secvențial; Sistem blocare volan; Sistem cheie inteligentă; Sistem airbag SRS. |
| 26 | GAUGE NO.2 | 7,5 | Indicatori și contoare;
Monitor vedere spate. |
| 27 | ECU-ACCESSORY | 7,5 | Oglindă retrovizoare electrică;
Sistem blocare cutie; Sistem cheie inteligentă. |
| 28 | ACCESSORY SOCK NO.1 | 10 | Priză alimentare |
| 29 | ACCESSORY SOCK NO.1 | 20 | Priză alimentare |
| 30 | RADIO NO.2 | 7,5 | Sistem audio;
Sistem de divertisment pe scaune spate; Sistem încărcare; Iluminare interior; Iluminare personală. |
| 31 | MIR HTR | 15 | Dezaburitoare oglindă retrovizoare exterioară |
Toyota Highlander Hybrid (2011-2016) – schema cutiei de siguranțe
Anul producției: 2011, 2012, 2013, 2014, 2015, 2016.
Siguranță brichetă (priză de alimentare) în Toyota Highlander Hybrid (2011-2016) este siguranța 28 și 29? în cutia de siguranțe pe bord (bloc siguranțe).
Compartiment motor
Tip A (bloc siguranțe pe spatele capacului)
Tip A (bloc siguranțe)
| Siguranță | Amp [A] | Descriere | |
| 1 | SPARE | 7,5 | Siguranță de rezervă |
| 2 | SPARE | 15 | Siguranță de rezervă |
| 3 | SPARE | 25 | Siguranță de rezervă |
| 4 | HTR | 50 | Sistem climatizare |
| 5 | FAN No.1 | 50 | Ventilator electric răcire |
| 6 | FAN No.1 | 50 | Ventilator electric răcire |
| 7 | ABS NO.1 | 50 | Sistem frâne |
| 8 | RR CLR | 40 | Sistem climatizare |
| 9 | SPARE | 40 | Siguranță de rezervă |
| 10 | RR DEF | 30 | Dezghețator lunetă spate |
| 11 | PBD | 30 | Alimentare uși spate |
| 12 | HV R/B NO.2 | 50 | ABS MAIN NO.1, ABS MAIN NO.2,
BATT FAN, OIL PMP |
| 13 | HV R/B NO.1 | 30 | Sistem hibrid,
PCU, IGCT n. 2 IGCT n. 3, INV W / P |
| 14 | PD | 50 | A / F, Claxon, Faruri de drum RH HI,
Faruri de drum LH HI, Faruri de drum RH LO, Faruri de drum LH LO, S-Claxon |
| 15 | ABS NO.2 | 50 | Sistem frâne |
| 16 | EPS | 80 | Servodirecție electrică |
| 17 | DCDC | 150 | UȘĂ SPATE DR, UȘĂ SPATE ST, PROIECTOARE DE CEAȚĂ FAȚĂ,
OBD, A/C W/PMP, STOP, UȘĂ NO.2, AM1, P/SEAT(PS), A/C NO.1, DESCHIDERE COMBUSTIBIL, TRAPĂ, SPATE, PANOU, ECU IG NO.1, ECU IG NO.2, A/C NO.2, SPĂLĂTOR, S-ÎNCĂLZIRE, APARAT DE MĂSURĂ NO.1, ȘTERGĂTOR FAȚĂ, ȘTERGĂTOR SPATE, ECU-ACC, PRIZĂ ACC NO.1, PRIZĂ ACC NO.2, RADIO NO.2, P/SEAT, PUTERE |
| 18 | EFI MAIN | 30 | Sistem injecție combustibil multipunct;
Sistem injecție combustibil secvențial multipunct; EFI n. 1, EFI n. 2, EFI n. 3, POMPĂ F / |
| 19 | TOWING | 30 | Lumini remorcă |
| 20 | ST | 10 | Sistem pornire |
| 21 | IG2 | 30 | INJ, APARAT DE MĂSURĂ NO.2, APRINDERE |
| 22 | STRG LOCK | 20 | Sistem blocare volan |
| 23 | RADIO NO.1 | 20 | Sistem audio |
| 24 | ABS MAIN NO.3 | 15 | Sistem frâne electronic |
| 25 | AMP | 15 | Sistem audio |
| 26 | HAZ | 15 | Aprindere lumini de avarie |
| 27 | CAPACITER | 158 | Sistem frâne |
| 28 | G / H | 10 | Ușă portbagaj din sticlă;
Sistem de comunicare multiplex; Iluminare interioară la picioare. |
| 29 | CRT | 10 | Sistem de divertisment pe scaunele spate;
Sistem audio. |
| 30 | ETCS | 15 | Sistem de injecție combustibil multipunct;
Sistem de injecție combustibil secvențial multipunct. |
| 31 | AM2 | 7,5 | Sistem de comunicare multiplex |
| 32 | ECU-B NO.2 | 7,5 | Sistem de climatizare |
| 33 | HV MAIN | 10 | Sistem hibrid |
| 34 | KDOME | 10 | Lumini de curtoazie;
Lumini personale; Iluminare interioară; Indicatori și contoare; Iluminare suplimentară a ușilor; Lumină comutator motor. |
| 35 | ECU-B NO.1 | 10 | Senzor de direcție;
Indicatori și contoare; ECU corp principal; Telecomandă fără fir; Sistem cheie inteligentă; Uși spate alimentate; Sistem diagnostic bord; Afișaj informativ. |
| 36 | EFI NO.1 | 10 | Sistem de injecție combustibil multipunct;
Sistem de injecție combustibil secvențial multipunct; Sistem cheie inteligentă. |
| 37 | WIP-S | 10 | Sistem de climatizare |
| 38 | EFI NO.2 | 10 | Sistem de injecție combustibil multipunct;
Sistem de injecție combustibil secvențial multipunct. |
| 39 | EFI NO.3 | 10 | Sistem de injecție combustibil multipunct;
Sistem de injecție combustibil secvențial multipunct. |
| 40 | F / PMP | 15 | Pompă combustibil |
| 41 | INJ | 15 | Sistem de pornire;
Sistem de injecție combustibil multipunct; Sistem de injecție combustibil secvențial multipunct. |
| 42 | DEICER | 15 | Dezgheț parbriz față |
| 43 | FILTR | 10 | Condensator |
| 44 | RR DEF | 10 | Dezaburire lunetă spate |
| 45 | MIR HTR | 10 | Dezaburire oglinzi exterioare |
| 46 | PWR OUTLET | 20 | Priză alimentare |
| 47 | DOOR NO.1 | 25 | Sistem de comunicare multiplex |
| 48 | H-LP RH HI | 15 | Far dreapta (faruri de drum) |
| 49 | H-LP LH HI | 15 | Far stânga (faruri de drum) |
| 50 | H-LP RH LO | 15 | Far dreapta (faruri de întâlnire) |
| 51 | H-LP LH LO | 15 | Far stânga (faruri de întâlnire) |
| 52 | HORN | 10 | Claxon |
| 53 | A / F | 20 | Senzor raport aer-combustibil |
| 54 | S-HORN | 7,5 | Sistem de injecție combustibil multipunct;
Sistem de injecție combustibil secvențial multipunct. |
Tip B.
| Siguranță | Amp [A] | Descriere | |
| 1 | PCU | 15 | Sistem hibrid |
| 2 | IGCT NO.2 | 10 | Sistem hibrid |
| 3 | IGCT NO.3 | 10 | Sistem hibrid |
| 4 | INV W / P | 10 | Sistem hibrid |
Tip C.
| Siguranță | Amp [A] | Descriere | |
| 1 | ABS MAIN NO.1 | 10 | Sistem antiblocare roți (ABS) |
| 2 | ABS MAIN NO.2 | 10 | Sistem antiblocare roți (ABS) |
| 3 | BATT FAN | 30 | Sistem hibrid |
| 4 | OIL PMP | 10 | Sistem hibrid |
Sub bord
Fața blocului siguranțe
Bloc siguranțe
| Siguranță | Amp [A] | Descriere | |
| 1 | P / SEAT | 30 | Scaun electric |
| 2 | POWER | 30 | Geamuri electrice |
| 3 | RR DOOR RH | 25 | Geamuri electrice |
| 4 | RR DOOR LH | 25 | Geamuri electrice |
| 5 | FR FOG | 10 | Proiectoare de ceață față |
| 6 | OBD | 7,5 | Sistem diagnosticare bord |
| 7 | A / CW / PMP | 7,5 | Sistem climatizare |
| 8 | STOP | 10 | Lumini de stop;
Sistem frâne electronic |
| 9 | DOOR NO.2 | 25 | Geamuri electrice |
| 10 | AM1 | 7,5 | Sistem aprindere |
| 11 | P / SEAT (PS) | 30 | Scaun electric |
| 12 | A/C NO.1 | 10 | Sistem climatizare |
| 13 | FUEL OPN | 7,5 | Deschidere clapetă rezervor combustibil |
| 14 | S/ROOF | 20 | Trapă electrică |
| 15 | TAIL | 15 | Lumini de poziție laterale;
Lumini spate; Lumini număr de înmatriculare; Proiectoare de ceață; Lumini remorcă. |
| 16 | PANEL | 7,5 | Iluminare compartiment motor;
Iluminare bord; Iluminare comutatoare. |
| 17 | ECU IG NO.1 | 10 | Sistem de comunicare multiplex;
Trapă electrică; Cutie electronică; Uși spate electrice; Încălzitoare scaune; Sistem de avertizare presiune pneuri; Servodirecție electronică; Oglindă retrovizoare automată antiorbire; Sistem de blocare cutie. |
| 18 | ECU IG NO.2 | 7,5 | Sistem frâne |
| 19 | A/C NO.2 | 10 | Climatizare, ventilator răcire electric |
| 20 | WASH | 20 | Pulverizator pentru parbriz față și spate |
| 21 | S-HTR | 20 | Încălzitoare scaune |
| 22 | GAUGE NO.1 | 10 | Sistem audio;
Lumini de urgență; Lumini de urgență; Sistem control tracțiune; Dezghețare parbriz față; Sistem monitorizare retrovizoare; Priză alimentare; Sistem climatizare. |
| 23 | FR WIP | 30 | Ștergătoare și pulverizatoare parbriz |
| 24 | RR WIP | 15 | Ștergător și pulverizator lunetă spate |
| 25 | IGN | 10 | Sistem injecție combustibil multipunct;
Sistem injecție combustibil secvențial multipunct; Sistem blocare volan; Sistem cheie inteligentă; Sistem airbag SRS; Sistem hibrid; Sistem frâne electronic. |
| 26 | GAUGE NO.2 | 7,5 | Indicatori și contoare;
Sistem monitorizare retrovizoare. |
| 27 | ECU-ACC | 7,5 | Oglinzi retrovizoare exterioare;
Sistem blocare cutie; Sistem cheie inteligentă; Sistem de comunicare multiplex. |
| 28 | ACC SOCK NO.1 | 15 | Priză alimentare |
| 29 | ACC SOCK NO.1 | 15 | Priză alimentare |
| 30 | RADIO NO.2 | 7,5 | Sistem audio;
Sistem divertisment pe scaune spate; Iluminare interior; Iluminare personală. |
Portbagaj
| Siguranță | Amp [A] | Descriere | |
| 1 | DC / DC_S | 7,5 | Sistem hibrid |
| 2 | MAIN | 180 | Toate elementele electrice |
