Skoda Octavia Tour Mk1 (A4)
1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 și 2004
Habitaclu
Cutia de siguranțe
Se află la capătul bordului, partea șoferului, în spatele panoului protector.

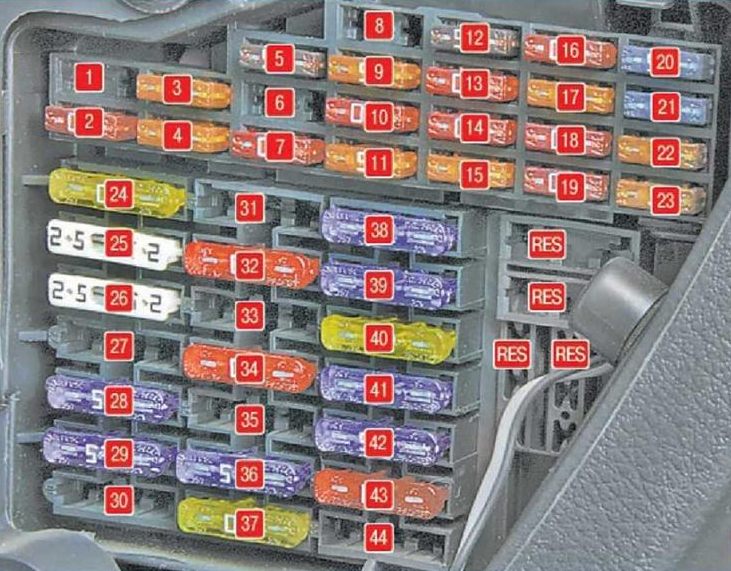

Diagramă
Destinație
| 1 | 10A Oglinzi încălzite, releu brichetă, scaune electrice și duze ale ștergătoarelor parbriz |
| 2 | 10A Semnalizatoare, faruri cu becuri xenon |
| 3 | 5A Iluminare compartiment motor portbagaj |
| 4 | 5A Iluminare plăcuță înmatriculare |
| 5 | 7,5A Scaune încălzite, climatizare Climatronic, clapetă recirculare aer, oglinzi exterioare încălzite, control cruise control |
| 6 | 5A Închidere centralizată |
| 7 | 10A Lumini marșarier, senzori parcare |
| 8 | Telefon 5A |
| 9 | 5A Sistem antiblocare roți (ABS), ESP |
| 10 | 10A Aprindere |
| 11 | 5A Bord |
| 12 | 7,5A Alimentare sistem diagnostic |
| 13 | 10A Lumini frână |
| 14 | 10A Iluminare interioară caroserie, închidere centralizată, iluminare interioară caroserie (fără închidere centralizată) |
| 15 | 5A Bord, senzor unghi direcție, oglindă retrovizoare |
| 16 | Climatizare 10A |
| 17 | 5A Duze încălzite, 30A Lumină de zi |
| 18 | 10A Far dreapta de drum |
| 19 | 10A Far stânga de drum |
| 20 | 15A Far dreapta de întâlnire, nivelare faruri |
| 21 | 15A Far stânga de întâlnire |
| 22 | 5A Lumină poziție dreapta |
| 23 | 5A Lumină de poziție stânga |
| 24 | 20A Ștergător parbriz față, motor ventilator ștergător parbriz |
| 25 | 25A Ventilator încălzitor, climatizare, Climatronic |
| 26 | 25A Acoperire încălzită geam portbagaj |
| 27 | 15A Ștergător lunetă |
| 28 | 15A Pompă combustibil |
| 29 | 15A Modul control: motor pe benzină, 10A Modul control: motor diesel |
| 30 | 20A Trapă electrică |
| 31 | Gol |
| 32 | Motor pe benzină 10A – injectoare cu supapă, pompă înaltă presiune motor diesel 30A, modul control |
| 33 | 20A Spălător faruri |
| 34 | Motor pe benzină 10A: cutia de control, motor diesel 10A: cutia de control |
| 35 | 30A Priză pentru conectarea remorcii, priză în portbagaj |
| 36 | 15A Proiectoare de ceață |
| 37 | Motor pe benzină 20A: cutia de control, motor diesel 5A: cutia de control |
| 38 | 15A Bec portbagaj, închidere centralizată, iluminare interioară |
| 39 | 15A Sistem avertizare pericol |
| 40 | 20A Semnal acustic (bip) |
| 41 | Brichetă 15A |
| 42 | 15A Radio, telefon |
| 43 | 10A Motor pe benzină: cutia de control, motor diesel: cutia de control |
| 44 | 15A Scaune încălzite |
Pentru brichetă răspunde siguranța numărul 41, 15A.
Cutia de relee
Se află sub panoul propriu-zis, în spatele căptușelii.

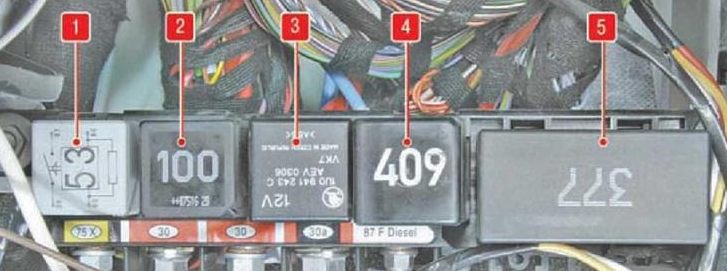

Fotografie exemplificativă

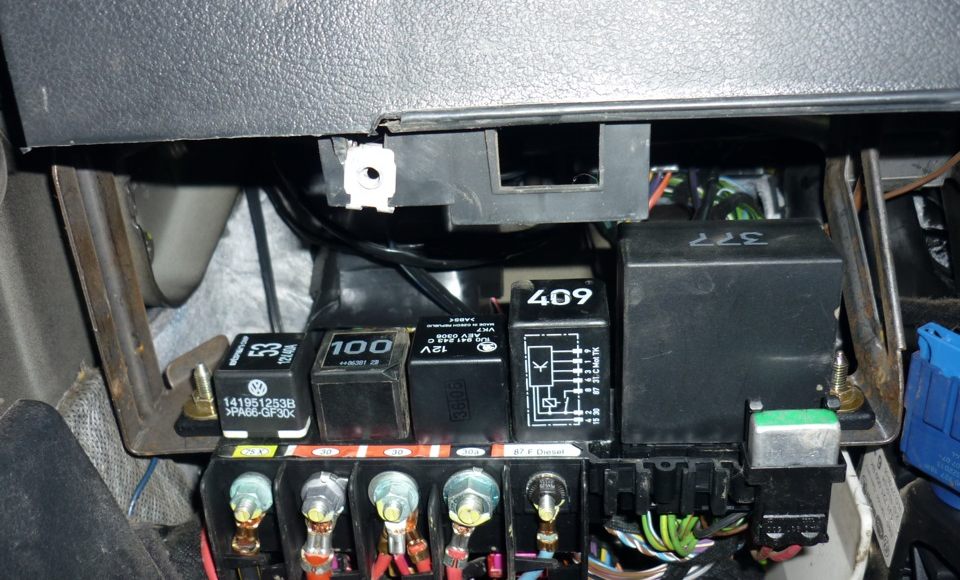

Diagramă
Funcții
- releu claxon;
- releu de comutare;
- amplificator iluminare;
- releu pompa combustibil;
- controler ștergătoare parbriz.
La vehiculele cu o dotare electrică mai bogată este prevăzut un panou suplimentar – adițional (montat sus), umplut cu elemente releu clasice.
Compartiment motor

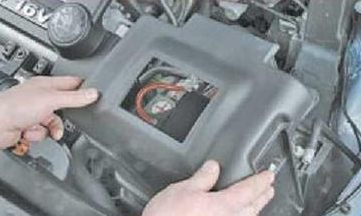

Se află în capacul bateriei și constă în siguranțe (de mare putere) și siguranțe.

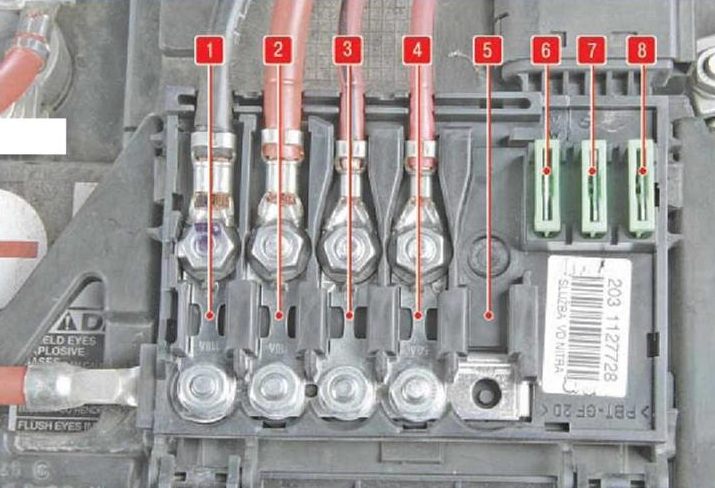

Diagramă
Destinație
| 1 | Generatoare 110/150A |
| 2 | 110A Unitate control iluminare interioară |
| 3 | 40/50A Motor electric sistem răcire motor |
| 4 | 50A Unitate control electronică |
| 5 | 50A Bujii pentru motoare diesel |
| 6 | 30A Motor electric sistem răcire motor |
| 7 | Unitate control Sistem antiblocare roți (ABS) 30A |
| 8 | Unitate control Sistem antiblocare roți (ABS) 30A |
