Toyota Prius C (2011-2016) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Toyota Prius C (2011–2016), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre alocarea și dispunerea fiecărei siguranțe.
Toyota Prius C (2011-2016) – schema cutiei de siguranțe
Anul producției: 2011, 2012, 2013, 2014, 2015, 2016.
Siguranță brichetă (priză de alimentare) în Toyota Prius C (2011-2016) este siguranța 15 în cutia de siguranțe (bord partea șoferului).

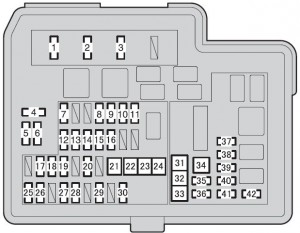

Compartiment motor (cutie siguranțe tip A)
| Siguranță | Amp [A] | Descriere | |
| 1 | EFI-MAIN | 20 | Injecție multipunct combustibil;
Injecție multipunct secvențială combustibil; EFI nr. 2. |
| 2 | HORN | 10 | Claxon |
| 3 | IG2 | 30 | IG2 nr. 2, METER, IGN |
| 4 | SPARE | 7,5 | Siguranță de rezervă |
| 5 | SPARE | 15 | Siguranță de rezervă |
| 6 | SPARE | 30 | Siguranță de rezervă |
| 7 | EFI NO.2 | 10 | Injecție multipunct combustibil;
Injecție multipunct secvențială combustibil. |
| 8 | H-LP RH-LO | 10 | Far dreapta (faruri de întâlnire) |
| 9 | H-LP LH-LO | 10 | Far stânga (faruri de întâlnire);
Semnalizatoare și contoare. |
| 10 | H-LP RH-HI | 10 | Far dreapta (faruri de drum) |
| 11 | H-LP LH-HI | 10 | Far stânga (faruri de drum);
Semnalizatoare și contoare. |
| 12 | IG2 NO.2 | 10 | Injecție multipunct combustibil;
Injecție multipunct secvențială combustibil; Comutatoare sistem direcție; Sistem frâne; Sistem pornire; Sistem cheie inteligentă; Sistem clasificare pasageri; Sistem airbag SRS. |
| 13 | DOME | 15 | Sistem audio;
Control vehicul și înregistrare date operaționale; Unitate centrală caroserie; Iluminare personală; Iluminare portbagaj. |
| 14 | ECU-B NO.1 | 7,5 | Modul ECU principal;
Sistem cheie inteligentă. |
| 15 | METER | 7,5 | Contor kilometraj și indicatori |
| 16 | IGN | 15 | Injecție multipunct combustibil;
Injecție multipunct secvențială combustibil. |
| 17 | HAZ | 10 | Lumini de urgență |
| 18 | ETCS | 10 | Injecție multipunct combustibil;
Injecție multipunct secvențială combustibil. |
| 19 | ABS NO.1 | 20 | Sistem frâne |
| 20 | ENG W / PMP | 30 | Injecție multipunct combustibil;
Injecție multipunct secvențială combustibil. |
| 21 | H-LP-MAIN | 40 | H-LP LH-LO, H-LP RH-LO,
H-LP LH-HI, H-LP RH-HI; Sistem de lumini de zi. |
| 22 | H-LP CLN | 30 | Circuit absent |
| 23 | ABS MTR NO.1 | 30 | Sistem frâne |
| 24 | P/I | 50 | EFI-MAIN, CLAXON, IG2 |
| 25 | ECU-B NO.2 | 7,5 | Sistem climatizare;
Contor kilometraj și indicatoare; Sistem clasificare pasageri; Sistem avertizare presiune pneuri; Sistem pornire; Sistem cheie inteligentă; Sistem blocare uși electrică. |
| 26 | AM2 | 7,5 | Sistem pornire |
| 27 | STRG LOCK | 20 | Sistem pornire |
| 28 | ABS NO.2 | 10 | Sistem frâne |
| 29 | IGCT-MAIN | 30 | IGCT NO.2, IGCT NO.3, IGCT NO.4,
PCU, BATT FAN |
| 30 | D / C CUT | 30 | DOME, ECU-B NO.1 |
| 31 | PTC HTR NO.1 | 30 | Încălzitor PTC |
| 32 | PTC HTR NO.2 | 30 | Încălzitor PTC |
| 33 | FAN | 30 | Ventilator electric răcire |
| 34 | PTC HTR NO.3 | 30 | Încălzitor PTC |
| 35 | DEF | 30 | MIR HTR, dezghețare lunetă spate |
| 36 | DEICER | 20 | Circuit absent |
| 37 | BATT FAN | 10 | Ventilator răcire baterie |
| 38 | IGCT NO.2 | 10 | Sistem hibrid |
| 39 | IGCT NO.4 | 10 | Sistem hibrid |
| 40 | PCU | 10 | Sistem hibrid |
| 41 | IGCT NO.3 | 10 | Sistem hibrid |
| 42 | MIR HTR | 10 | Dezghețare oglindă retrovizoare exterioară |
Compartiment motor (cutia de siguranțe tip B)
| Siguranță | Amp [A] | Descriere | |
| 1 | DC / DC | 100 | Sistem hibrid |
| 2 | ABS MTR NO.2 | 30 | Sistem frâne |
| 3 | HTR | 40 | Sistem de climatizare |
| 4 | EPS | 50 | Sistem de asistență electrică la direcție |

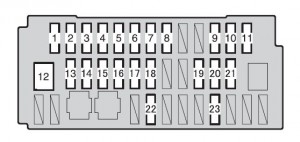

Sub bord partea șoferului
| Siguranță | Amp [A] | Descriere | |
| 1 | TAIL | 10 | Lumini de poziție;
Lumini de contur laterale; Lumini spate; Lumini număr înmatriculare; Faruri față proiectoare de ceață; Contor kilometraj și semnalizatoare. |
| 2 | PANEL | 5 | Iluminare bord |
| 3 | DOOR R/R | 20 | Geam electric scaun spate (partea dreaptă) |
| 4 | DOOR P | 20 | Geam față (partea dreaptă) |
| 5 | ECU-IG NO.1 | 5 | Dezghețare lunetă spate;
Sistem de avertizare presiune pneuri; Modul ECU principal; Sistem frâne; Sistem control stabilitate vehicul; Sistem închidere uși electric; Sistem cheie inteligentă. |
| 6 | ECU-IG NO.2 | 5 | Sistem asistență electrică direcție |
| 7 | HTR-IG | 7,5 | Climatizare;
Încălzitor PTC. |
| 8 | GAUGE | 10 | Faruri de rezervă;
Sistem audio; Sistem control blocare cutie; Trapă; Control vehicul și înregistrare date operaționale; Sistem avertizare proximitate vehicul. |
| 9 | WASHER | 15 | Ștergător/Ștergătoare parbriz și spălător parbriz |
| 10 | WIPER | 25 | Ștergător/Ștergătoare parbriz și spălător parbriz |
| 11 | WIPER RR | 15 | Ștergător/Ștergătoare parbriz și spălător parbriz |
| 12 | P / W | 30 | Alimentare geam |
| 13 | DOOR R/L | 20 | Geam electric spate (partea stângă) |
| 14 | DOOR D | 20 | Geam față (partea stângă) |
| 15 | CIG | 15 | Priză alimentare;
Brichetă. |
| 16 | ACC | 5 | Controler principal caroserie;
Sistem audio; Oglinzi retrovizoare exterioare; Sistem control bloc schimbător. |
| 17 | D / L | 25 | Sistem încuietoare electrică |
| 18 | OBD | 7,5 | Diagnosticare bord |
| 19 | STOP | 7, 5 | Sistem demaror;
Sistem control bloc schimbător; Sistem avertizare proximitate vehicul; Sistem frâne; Lumină de stop; Lumină de stop montată sus. |
| 20 | AM1 | 7,5 | Sistem demaror |
| 21 | FOG FR | 15 | Proiectoare de ceață față |
| 22 | S/ROOF | 25 | Trapă |
| 23 | S / HTR | 15 | Încălzitoare scaune;
Climatizare. |
