Toyota 4Runner N280 (2010-2017) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Toyota 4Runner N280 (2010–2017), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre alocarea și dispunerea fiecărei siguranțe.
Schema siguranțelor și releelor – Toyota 4Runner N280
Se referă la vehiculele produse în anii:
2010, 2011, 2012.

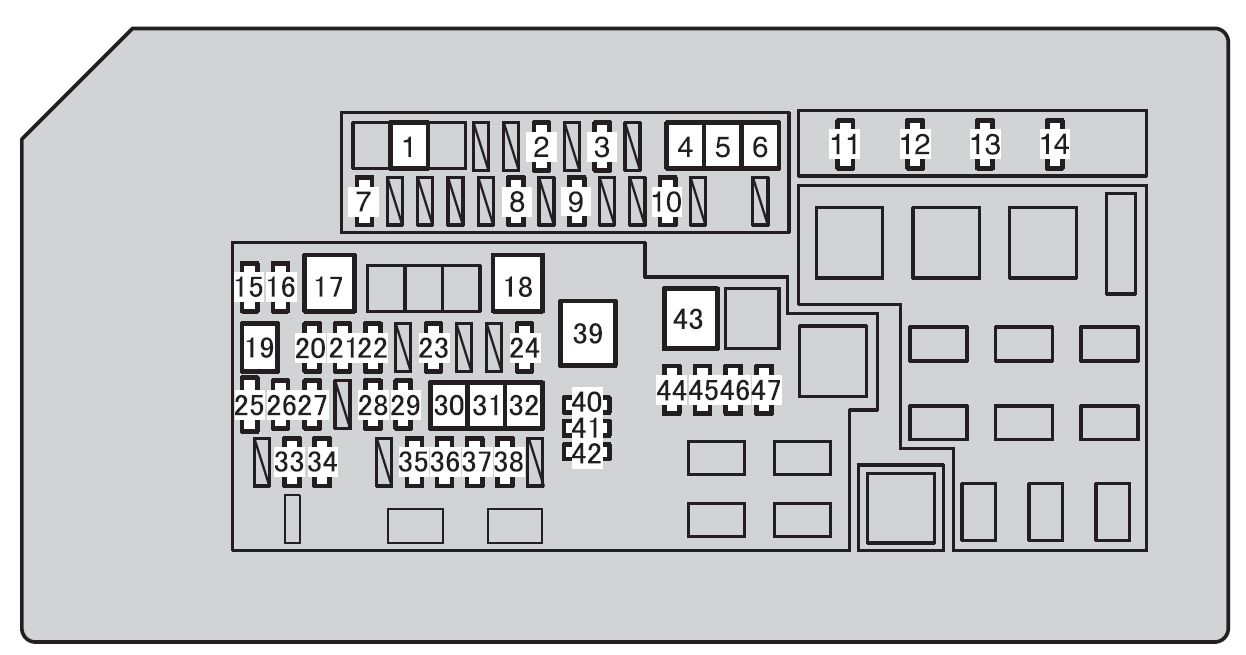

Compartiment motor
| Număr | Amperaj [A] | Descriere |
| 1 | 30 | Încălzitor PTC |
| 2 | 30 | Dezghețător lunetă spate |
| 3 | 20 | Dezghețător ștergător/ștergătoare parbriz față |
| 4 | 30 | Încălzitor PTC |
| 5 | 30 | Baterie auxiliară remorcă |
| 6 | 10 | Încălzitor PTC |
| 7 | 10 | Dezghețătoare oglinzi retrovizoare exterioare |
| 8 | 30 | Lumină spate remorcă |
| 9 | 10 | Sistem climatizare |
| 10 | 10 | Lumini stop/spate |
| 11 | 20 | Siguranțe INJ, IGN, GAUGE |
| 12 | 10 | Claxon |
| 13 | 25 | Sistem injecție combustibil multipoint/secuențial |
| 14 | 20 | Senzor A/F |
| 15 | 10 | Far dreapta (far faruri de întâlnire) |
| 16 | 10 | Far stânga (far faruri de întâlnire) |
| 17 | 50 | Sistem climatizare |
| 18 | 80 | Prize electrice |
| 19 | 30 | Sistem aprindere |
| 20 | 20 | Siguranțe H-LP RH-HI, H-LP LH-HI |
| 21 | 7,5 | Sistem încărcare |
| 22 | 15 | Semnalizatoare;
Faruri de urgență. |
| 23 | 10 | Sistem injecție combustibil multipoint/secuențial |
| 24 | 30 | Lumini stop/semnalizare remorcă |
| 25 | — | Niciun circuit |
| 25 | 10 | Sistem audio |
| 27 | 7,5 | Sistem de aprindere |
| 28 | 7,5 | Conexiune de siguranță |
| 29 | 30 | Sistem audio |
| 30 | 50 | Sistem antiblocare roți (ABS), VSC |
| 31 | 30 | Sistem antiblocare roți (ABS), VSC |
| 32 | 50 | Sistem de injecție combustibil multipunct/secuențial |
| 33 | 10 | Iluminare interioară;
Iluminare în pragurile ușilor. |
| 34 | 10 | Sistem de comunicație multiplex;
Vitezometru și contor. |
| 35 | 10 | Far dreapta (far Faruri de întâlnire) |
| 36 | 10 | Far stânga (far Faruri de întâlnire) |
| 37 | 10 | Sistem de injecție combustibil multipunct/secuențial |
| 38 | 7,5 | Sistem de injecție combustibil multipunct/secuențial |
| 39 | 120 | HTR, 400 W INV, A/C COMP, GANCIO TRAINO, SUB BATT, MIR HTR, DEF, DEICER, STOP, PTC HTR NO.1, PTC
HTR NO.2, PTC HTR NO.3, S/HTR FR, ACC, P/OUTLET, IG1, ECU-IG NR1, ECU-IG NR2, ȘTERGĂTOR, CURĂȚARE, KDSS, 4WD, BKUP LP, TRAINO BKUP, PORTA P, PORTA RL, PORTA POSTERIORE, PORTA D, P/SIEDO FL , P/SEAT PRZ, PORTA, A/C, OBD, PORTA POSTERIORE, S/TETTO, PANNELLO, GANCIO, ANTI-NEBBIA PRZ, Siguranțe D/L NO.2 |
| 140 | ||
| 40 | 10 | — |
| 41 | 15 | — |
| 42 | 20 | — |
| 43 | 80 | Siguranțe IG2, EFI, A/F, Claxon |
| 44 | 10 | Sistem de injecție combustibil multipunct/secuențial |
| 45 | 7,5 | Sistem inteligent de chei |
| 46 | 20 | Sistem blocare volan |
| 47 | 30 | Controler frână remorcă |
| *: Înlocuiți siguranța cu una de același amperaj ca originalul | ||

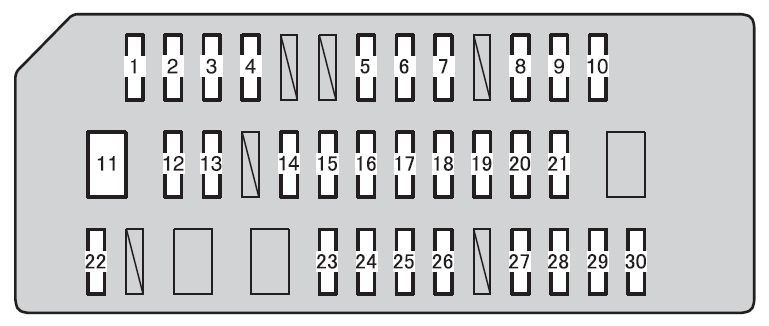

Panou instrumente partea șoferului
| Număr | Amperaj [A] | Descriere |
| 1 | 10 | Lumini de stop/spate |
| 2 | 7,5 | Iluminare panou instrumente |
| 3 | 7,5 | Contor kilometraj și indicator |
| 4 | 10 | Sistem injecție combustibil multipoint/secuențial;
Sistem airbag; Sistem inteligent al cheii. |
| 5 | 20 | Ștergător și spălător parbriz |
| 6 | 30 | Ștergător și spălător parbriz |
| 7 | 25 | Trapă electrică |
| 8 | 25 | Geamuri electrice |
| 9 | 25 | Geamuri electrice |
| 10 | 30 | Sistem de comunicare multiplex |
| 11 | 30 | Geamuri electrice |
| 12 | 30 | Scaun partea pasagerului față |
| 13 | 20 | Sistem încălzire scaune |
| 14 | 10 | Sistem climatizare;
Sistem injecție combustibil multipoint/secuențial. |
| 15 | 7,5 | Semnalizatoare;
Faruri de avarie. |
| 16 | 10 | Sistem control stabilitate vehicul;
Sistem avertizare presiune pneuri; Senzor de direcție. |
| 17 | 7,5 | Geamuri electrice |
| 18 | 25 | Geamuri electrice |
| 19 | 7,5 | Sistem pornire |
| 20 | 7,5 | Sistem climatizare |
| 21 | 7,5 | Diagnosticare bord |
| 22 | 15 | Lumini anticeață |
| 23 | 25 | Sistem comunicare multiplex |
| 24 | 30 | Scaun partea șoferului reglabil electric |
| 25 | 20 | Tracțiune integrală |
| 26 | 10 | Sistem suspensie dinamică cinetică |
| 27 | 10 | Lumini marșarier remorcă |
| 28 | 10 | Lumini rezervă |
| 29 | 7,5 | Sistem injecție combustibil multipunct/secuențial |
| 30 | 15 | Prize electrice |
Schema cutiei de siguranțe și relee – Toyota 4Runner N280
Se referă la vehiculele produse în anii:
2013, 2014, 2015, 2016, 2017.

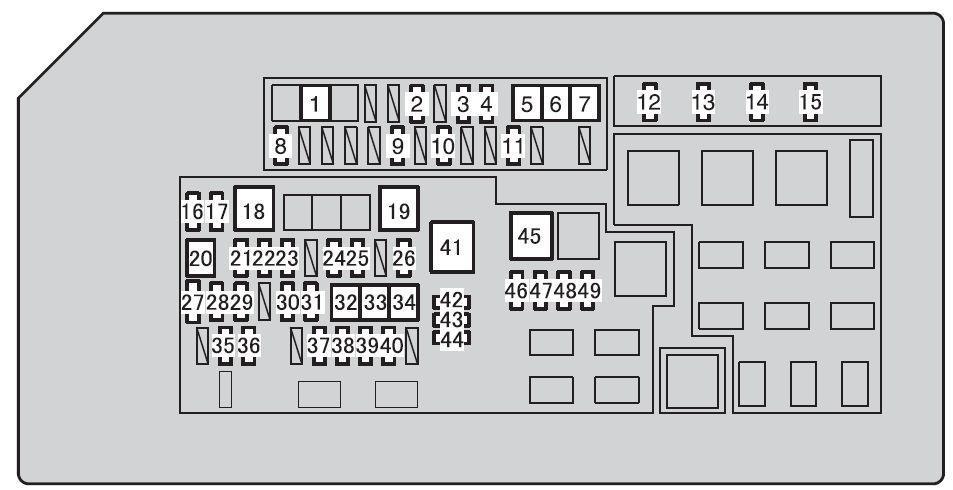

Compartiment motor
| Număr | Amperaj [A] | Descriere |
| 1 | 30 | Încălzitor PTC |
| 2 | 30 | Dezumidificator lunetă spate |
| 3 | 20 | Dezghețător parbriz față |
| 4 | 10 | Încălzitor pompă aer;
Supapă combinată AI. |
| 5 | 30 | Încălzitor PTC |
| 6 | 30 | Baterie auxiliară remorcă |
| 7 | 10 | Încălzitor PTC |
| 8 | 10 | Dezumidificatoare oglinzi retrovizoare exterioare |
| 9 | 30 | Lumină spate remorcă |
| 10 | 10 | Sistem climatizare |
| 11 | 10 | Lumini stop/spate |
| 12 | 20 | Siguranțe INJ, IGN, GAUGE |
| 13 | 10 | Claxon |
| 14 | 25 | Sistem injecție combustibil multipunct/secuențial |
| 15 | 20 | Senzor A/F |
| 16 | 10 | Far dreapta (far drum) |
| 17 | 10 | Far stânga (far drum) |
| 18 | 50 | Sistem climatizare |
| 19 | 80 | Prize electrice |
| 20 | 30 | Sistem pornire |
| 21 | 20 | Siguranțe H-LP RH-HI, H-LP LH-HI |
| 22 | 7,5 | Sistem încărcare |
| 23 | 15 | Semnalizatoare;
Faruri de urgență. |
| 24 | 10 | Sistem injecție combustibil multipunct/secuențial |
| 25 | 30 | Sistem de bare laterale retractabile automat |
| 26 | 30 | Lumini de stop/semnalizatoare remorcă |
| 27 | — | Niciun circuit |
| 28 | 10 | Sistem audio |
| 29 | 7,5 | Sistem de pornire |
| 30 | 7,5 | Conexiune de siguranță |
| 31 | 30 | Sistem audio |
| 32 | 50 | Sistem antiblocare roți (ABS), VSC |
| 33 | 30 | Sistem antiblocare roți (ABS), VSC |
| 34 | 50 | Sistem de injecție combustibil multipunct/secuențial |
| 35 | 10 | Iluminare interioară;
Iluminare praguri uși. |
| 36 | 10 | Sistem de comunicare multiplex;
Contor kilometraj și indicator. |
| 37 | 10 | Far dreapta (faruri de întâlnire) |
| 38 | 10 | Far stânga (faruri de întâlnire) |
| 39 | 10 | Sistem de injecție combustibil multipunct/secuențial |
| 40 | 7,5 | Sistem de injecție combustibil multipunct/secuențial |
| 41 | 140* | HTR, 400 W INV, A/C COMP, GANCIO TRAINO, SUB BATT, MIR HTR, DEF, DEICER,
STOP, PTC HTR NO.1, PTC HTR NO.2, PTC HTR NO.3, S/HTR FR, ACC, P/OUTLET, IG1, ECU-IG NR1, ECU-IG NR2, ȘTERGĂTOR, PIASTRINA, KDSS, 4WD, BKUP LP, TRAINO BKUP, PORTA P, PORTA RL, PORTA SPATE, PORTA D, P/SIEDO FL, P/SEAT FR, PORTA, A/C, OBD, PORTA SPATE, S/TETTO, PANNELLO, GANCIO, PROIECTOARE DE CEAȚĂ FR, D/L NO.2 siguranțe, AIR PMP HTR |
| 42 | 10 | — |
| 43 | 15 | — |
| 44 | 20 | — |
| 45 | 80 | Siguranțe IG2, EFI, A/F, CLACSON |
| 46 | 10 | Sistem de injecție combustibil multipunct/secuențial |
| 47 | 7,5 | Sistem inteligent de chei |
| 48 | 20 | Sistem de blocare volan |
| 49 | 30 | Controler frână remorcă |
| *: Înlocuiți siguranța cu una de același amperaj ca originalul | ||
Panou instrumente partea șoferului
| Număr | Amperaj [A] | Descriere |
| 1 | 10 | Lumini de stop/spate |
| 2 | 7,5 | Iluminare panou instrumente |
| 3 | 7,5 | Contor kilometraj și indicator |
| 4 | 10 | Sistem injecție combustibil multipunct/secuențial;
Sistem airbag; Sistem inteligent al cheii. |
| 5 | 20 | Ștergător și spălător parbriz |
| 6 | 30 | Ștergător și spălător parbriz |
| 7 | 25 | Trapă electrică |
| 8 | 25 | Geamuri electrice |
| 9 | 25 | Geamuri electrice |
| 10 | 30 | Sistem de comunicare multiplex |
| 11 | 30 | Geamuri electrice |
| 12 | 30 | Scaun partea pasagerului față |
| 13 | 20 | Sistem încălzire scaune |
| 14 | 10 | Sistem climatizare;
Sistem injecție combustibil multipunct/secuențial. |
| 15 | 7,5 | Semnalizatoare;
Faruri de urgență. |
| 16 | 10 | Sistem control stabilitate vehicul;
Sistem avertizare presiune pneuri; Senzor de direcție. |
| 17 | 7,5 | Geamuri electrice |
| 18 | 25 | Geamuri electrice |
| 19 | 7,5 | Sistem aprindere |
| 20 | 7,5 | Sistem climatizare |
| 21 | 7,5 | Diagnosticare bord |
| 22 | 15 | Proiectoare de ceață |
| 23 | 25 | Sistem comunicare multiplex |
| 24 | 30 | Scaun partea șoferului reglabil electric |
| 25 | 20 | Tracțiune integrală |
| 26 | 10 | Sistem suspensie dinamic cinetic |
| 27 | 10 | Lumini marșarier remorcă |
| 28 | 10 | Lumini rezervă |
| 29 | 7,5 | Sistem injecție combustibil multipunct/secuențial |
| 30 | 15 | Prize electrice |
