Schema cutiei de siguranțe și relee – Suzuki(Maruti) Ritz

Se referă la vehiculele produse în anii:

2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.

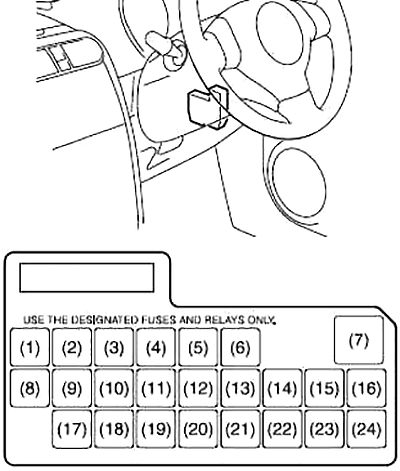

Schema cutiei de siguranțe a bordului

Cutia de siguranțe se află sub bord, pe partea șoferului. Apasă pe ambele capete și îndepărtează capacul pentru a-l scoate. Pentru a extrage o siguranță, folosește extractorul de siguranțe prezent în cutia de siguranțe.

Număr	Amperi [A]	Descriere
Număr	Amperi [A]	Descriere
1	–	–
2	15	Bobine de aprindere
3	10	Lumină de rezervă
4	10	Contor kilometraj
5	15	Accesoriu 1
6	15	Accesoriu 2
7	30	Alimentare geam
8	15	Spălător lunetă
9	10	IG1 SIG
10	15	Sistem airbag
11	10	Sistem antiblocare roți (ABS)

Număr	Amperi [A]	Descriere
12	10	Lumină spate
13	–	–
14	20	Încuietoare ușă
15	–	–
16	10	ST SIG
17	10	Imobilizator
18	10	IG2 SIG
19	15	Lumină spate anti-ceață
20	15	Radio
21	20	Dezghețător spate
22	15	Claxon și lumini de urgență
23	–	–
24	–	–

Cutia de siguranțe în compartiment motor

Siguranța principală, siguranțele primare și unele siguranțe individuale se află în compartiment motor. Dacă siguranța principală se arde, niciun component electric nu va funcționa. În cazul arderii siguranței principale, niciun component electric al grupului de sarcină corespunzător nu va funcționa.

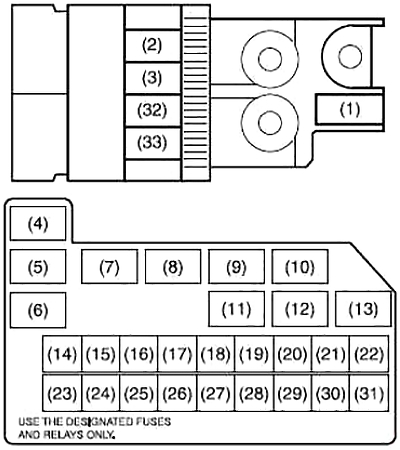

Schema (benzină)

Număr	Amperi [A]	Descriere
Număr	Amperi [A]	Descriere
1	80	Sarcină electrică totală
2	50	Alimentare geam, aprindere. Ștergător parbriz, pornire
3	50	Lumină spate, dezghețare spate, încuietoare ușă, lumini de urgență/claxon, plafonieră
14	30	Siguranță încălzitor
15	15	Injecție combustibil
16	10	Compresor aer
17	15	Alimentare controler A/T
18	15	Comutator lumină frână
19	30	Modul control Sistem antiblocare roți (ABS)
20	30	Demaror
21	–	–
22	50	Modul control servodirecție
23	30	Cheie aprindere
24	30	Ventilator radiator
25	–	–
26	30	Modul control Sistem antiblocare roți (ABS)

Număr	Amperi [A]	Descriere
27	–	–
28	–	–
29	15	Lumină spate anti-ceață
30	15	Far (stânga)
31	15	Far (dreapta)
32	80	Încălzitor, compresor aer, servodirecție
33	80	Ventilator radiator, Lumină spate anti-ceață, Far
Releu
4	Releu ventilator radiator #1
5	Releu ventilator radiator #2
6	Releu ventilator radiator #3
7	Releu demaror
8	Releu principal
9	–
10	Releu lumini de ceață față
11	Releu pompă combustibil
12	Releu compresor aer
13	Releu Cutie automată

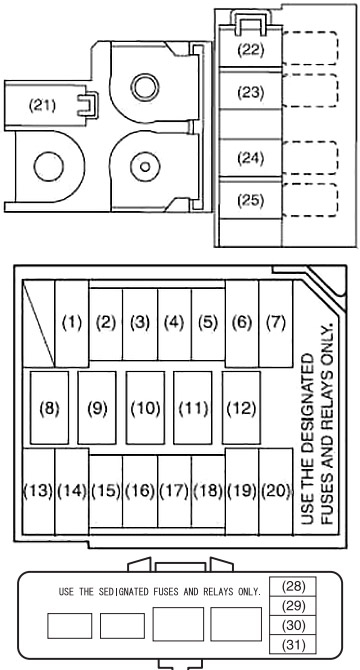

Schema (Diesel)

Număr	Amperi [A]	Descriere
Număr	Amperi [A]	Descriere
1	30	Pornire motor
2	10	Compresor aer
3	15	Pompă combustibil
4	30	FI
5	30	Încălzitor
6	30	Ventilator răcire
7	50	Modul control servodirecție
13	30	Modul control Sistem antiblocare roți (ABS)
14	30	Modul control Sistem antiblocare roți (ABS)
15	15	Comutator lumină frână
16	15	Far (dreapta)
17	15	Far (stânga)
18	15	Lumină spate anti-ceață
19	30	Cheie aprindere
20	50	Alimentare geam. Aprindere, ștergător parbriz, pornire

Număr	Amperi [A]	Descriere
21	100	Toate sarcinile electrice
22	100	Sistem antiblocare roți (ABS), MIL, ceață față
23	100	EPS, ventilator radiator. Încălzitor, pornire
24	50	Lampă
25	100	Lumină
26	30	–
27	30	–
28	–	–
29	20	Siguranță FI
30	–	–
31	10	FI3
Releu
8	Releu ventilator radiator #1
9	Releu ventilator radiator #2
10	Releu ventilator radiator #3
11	Releu compresor aer
12	Releu demaror
