Toyota GT86 (2012-2017) – cutia de siguranțe

În acest articol vei găsi diagramele cutiei de siguranțe a Toyota GT86 (2012–2017), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre alocarea și dispunerea fiecărei siguranțe.

Toyota GT86 (2012-2017) – schema cutiei de siguranțe

Anul producției: 2012, 2013, 2014, 2015, 2016, 2017.

Siguranță brichetă (priză de alimentare) în Toyota GT86 (2012-2017) este siguranța 2 și 22 în cutia de siguranțe de pe bord.

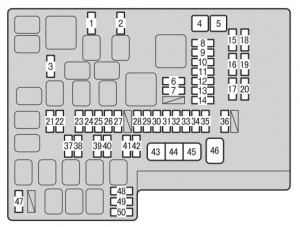

Cutia de siguranțe în compartiment motor

	Nr	Amp [A]	Descriere
1	MIR HTR	7,5	Dezghețător oglindă retrovizoare exterioară
2	RDI	25	Ventilator electric răcire
3	(PUSH-AT)	7,5	Modul control motor
4	ABS NO. 1	40	Sistem antiblocare roți (ABS)
5	HEATER	50	Sistem climatizare
6	WASHER	10	Pulverizator parbriz
7	WIPER	30	Ștergător parbriz
8	RR DEF	30	Dezghețător lunetă spate
9	(RR FOG)	10	Far spate proiectoare de ceață
10	D FR DOOR	25	Geam electric (partea șoferului)
11	(CDS)	25	Ventilator electric răcire
12	D-OP	25	–
13	ABS NO. 2	25	Sistem antiblocare roți (ABS)
14	D FL DOOR	25	Geam electric (partea pasagerului)
15	SPARE	Vedi nota.	Siguranță de rezervă
16	SPARE	Vedi nota.	Siguranță de rezervă
17	SPARE	Vedi nota.	Siguranță de rezervă
18	SPARE	Vedi nota.	Siguranță de rezervă
19	SPARE	Vedi nota.	Siguranță de rezervă
20	SPARE	Vedi nota.	Siguranță de rezervă
21	ST	7,5	Sistem aprindere
22	ALT-S	7,5	Sistem încărcare
23	(STR LOCK)	7,5	Sistem blocare volan
24	D / L	20	Închidere electrică uși

25	ETCS	15	Unitate control motor
26	(AT + B)	7,5	Transmisie
27	(AM2 NO. 2)	7,5	Sistem acces și aprindere inteligentă
28	EFI (CTRL)	15	Unitate control motor
29	EFI (HTR)	15	Sistem injecție combustibil multipunct; Sistem injecție combustibil secvențial multipunct.
30	EFI (IGN)	15	Sistem aprindere
31	EFI (+ B)	7,5	Unitate control motor
32	HAZ	15	Semnalizator; Lumini de avarie.
33	MPX-B	7,5	Climatizare automată; Contor kilometraj și contoare,
34	F / PMP	20	Sistem injecție combustibil multipunct; Sistem injecție combustibil secvențial multipunct.
35	IG2 MAIN	30	Sistem airbag SRS; Controler motor.
36	DCC	30	Iluminare interioară; Telecomandă fără fir; Unitate principală ECU.
37	HORN NO. 2	7,5	Claxon
38	HORN NO. 1	7,5	Claxon
39	H-LP LH LO	15	Far stânga (faruri de întâlnire)
40	H-LP RH LO	15	Far dreapta (faruri de întâlnire)
41	H-LP LH HI	10	Far stânga (faruri de drum)
42	H-LP RH HI	10	Far dreapta (faruri de drum)
43	INJ	30	Sistem injecție combustibil multipunct; Sistem injecție combustibil secvențial multipunct.
44	H-LP WASHER	30	Spălător faruri
45	AM2 NO. 1	40	Sistem aprindere; Unitate control motor.
46	EPS	80	Servodirecție electrică
47	A / B MAIN	15	Sistem airbag SRS
48	ECU-B	7,5	Telecomandă fără fir; Unitate principală ECU.
49	DOME	20	Lumină interioară
50	IG2	7,5	Unitate control motor

Notă:

Se furnizează una dintre următoarele siguranțe de rezervă: 7,5 A, 10 A, 15 A, 20 A, 25 A, 30 A.

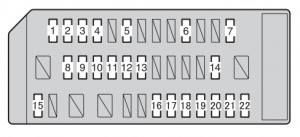

Cutia de siguranțe în bord

	Nr	Amp [A]	Descriere
1	ECU ACC	10	ECU al corpului principal; Oglinzi retrovizoare exterioare.
2	P/POINT No.2	15	Priză de alimentare
3	PANEL	10	Iluminare
4	TAIL	10	Lumini spate
5	DRL	10	Sistem lumini de zi
6	STOP	7,5	Lumină de stop
7	OBD	7,5	Sistem diagnosticare bord
8	HEATER-S	7,5	Sistem climatizare
9	HEATER	10	Sistem climatizare
10	FR FOG LH	10	Far proiectoare de ceață stânga

11	FR FOG RH	10	Far de întâlnire dreapta
12	BK / UP LP	7,5	Lumini de rezervă
13	ECU IG1	10	Sistem antiblocare roți (ABS); Servodirecție electrică.
14	AM1	7,5	Sistem de pornire
15	AMP	15	Sistem audio
16	AT UNIT	15	Transmisie
17	GAUGE	7,5	Vitezometru și contoare; Sistem de acces și pornire inteligent
18	ECU IG2	10	Modul control motor
19	SEAT HTR LH	10	Încălzire scaun stânga
20	SEAT HTR RH	10	Încălzire scaun dreapta
21	RADIO	7,5	Sistem audio
22	P/POINT No.1	15	Priză de alimentare
