În acest articol, vei găsi diagramele cutiei de siguranțe a Fiat Barchetta (2002-2005), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).

Schema siguranțelor și releelor – Fiat Barchetta

Se referă la vehiculele produse în anii:

2002, 2003, 2004, 2005.

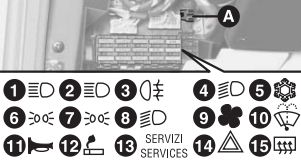

Cutia de siguranțe în bord

Cutia de siguranțe în compartiment motor

Lista siguranțelor

Faruri exterioare

Descriere	Amperaj [A]	Număr	Poziție
Semnalizator	15	13	Cruscotto (partea șoferului)
Far față drept de poziție	10	6	Cruscotto (partea șoferului)
Far față stânga lateral	10	7	Cruscotto (partea șoferului)
Far spate drept	10	7	Cruscotto (partea șoferului)
Far spate stânga	10	6	Cruscotto (partea șoferului)
Far față drept Faruri de întâlnire	10	4	Cruscotto (partea șoferului)
Far față stânga Faruri de întâlnire	10	8	Cruscotto (partea șoferului)
Far față drept Faruri de drum	10	1	Cruscotto (partea șoferului)
Far față stânga Faruri de drum	10	2	Cruscotto (partea șoferului)
Proiectoare de ceață	20		Cruscotto
Proiectoare de ceață	40	5	Compartiment motor
Far spate proiectoare de ceață	10	3	Cruscotto (partea șoferului)
Far marșarier	15	13	Cruscotto (partea șoferului)
Faruri de avarie	10	14	Cruscotto (partea șoferului)
Faruri stop	15	13	Cruscotto (partea șoferului)
Al treilea far stop	15	13	Cruscotto (partea șoferului)
Iluminare plăcuță față dreapta	10	6	Cruscotto (partea șoferului)
Iluminare plăcuță față stânga	10	7	Cruscotto (partea șoferului)

Faruri interioare

Descriere	Amperaj [A]	Număr	Poziție
Iluminare plafon	15	12	Cruscotto (la stânga volanului)
Iluminare compartiment torpedou	10	14	Cruscotto (la stânga volanului)
Iluminare compartiment torpedou	40	5	Compartiment motor
Far avertizare lateral/spate	10	6	Cruscotto (la stânga volanului)
Far avertizare faruri de drum	10	2	Cruscotto (la stânga volanului)
Far avertizare proiectoare de ceață	20		Cruscotto
Martor avertizare semnalizatoare	15	13	Cruscotto (la stânga volanului)
Martor avertizare faruri de urgență	10	14	Cruscotto (la stânga volanului)
Far spate avertizare proiectoare de ceață	50	6	Compartiment motor
Iluminare panou instrumente	10	6	Cruscotto (la stânga volanului)
Luminiță digitală ceas	10	6	Cruscotto (la stânga volanului)
Brichetă	10	6	Cruscotto (la stânga volanului)
Iluminare geam	30		Cruscotto
Far proiectoare de ceață/spate comutator proiectoare de ceață	10	6	Cruscotto (la stânga volanului)
Martor avertizare faruri de urgență	15	13	Cruscotto (la stânga volanului)
Martor avertizare încălzitor	10	7	Cruscotto (la stânga volanului)
Martor avertizare climatizare manuală	10	7	Cruscotto (la stânga volanului)
Martor avertizare oglindă electrică	10	6	Cruscotto (la stânga volanului)

Masa

Descriere	Amperaj [A]	Număr	Poziție
Cheie de aprindere	50	6	Compartiment motor
Sistem airbag	15	13	Cruscotto (pe partea șoferului)
Codice Fiat	30	4	Compartiment motor
Codice Fiat	50	6	Compartiment motor
Sistem închidere uși	40	5	Compartiment motor
Receptor blocare uși	15	13	Cruscotto (pe partea șoferului)
Motor electric pentru blocare uși	20		Cruscotto
Putere sistem audio	15	12	Cruscotto (pe partea șoferului)
Sistem antiblocare roți (ABS)	60	7	Compartiment motor
Climatizare manuală	30	5	Cruscotto (pe partea șoferului)
Claxon	20	11	Cruscotto (pe partea șoferului)
Sistem electric pentru ridicare geamuri	40	5	Compartiment motor
Ridicare geamuri electrice	40	5	Compartiment motor
Motor electric pentru ridicare geamuri	30		Cruscotto
Motor ștergător față	20	10	Cruscotto (pe partea șoferului)
Pompă ștergător față	20	10	Cruscotto (pe partea șoferului)
Dispozitiv reglare oglindă	15	13	Cruscotto (pe partea șoferului)
Ventilator radiator (versiuni cu încălzitor)	30	3	Compartiment motor
Ventilator radiator (viteză joasă) (versiuni cu climatizare manuală)	30	3	Compartiment motor
Ventilator radiator (viteză mare) (versiuni cu climatizare manuală)	30	2	Compartiment motor
Sistem injecție	30	4	Compartiment motor
Putere bord	15	13	Cruscotto (pe partea șoferului)

Putere ceas digital	15	12	Cruscotto (în partea șoferului)
Putere brichetă	15	12	Cruscotto (în partea șoferului)
Putere amplificator faruri de urgență	10	14	Cruscotto (în partea șoferului)
Putere amplificator faruri de urgență	15	13	Cruscotto (în partea șoferului)
Putere modul control geamuri electrice	30		Cruscotto
Putere receptor deblocare uși	15	12	Cruscotto (în partea șoferului)
Putere modul control blocare uși	20		Cruscotto
Putere modul control climatizare manuală	20	9	Cruscotto (în partea șoferului)
Putere suplimentară releu faruri	40	5	Compartiment motor
Releu ventilator radiator	20	9	Cruscotto (în partea șoferului)
Releu compresor climatizare manuală	20	9	Cruscotto (în partea șoferului)
Putere releu compresor sistem climatizare	15		Compartiment motor (pe peretele frânei de incendiu)
Electrovalvă variator fază	15		Compartiment motor (pe peretele frânei de incendiu)
Putere releu ventilator radiator	7,5		Compartiment motor (pe peretele frânei de incendiu)
Putere releu pompă combustibil	7,5		Compartiment motor (pe peretele frânei de incendiu)
Senzor lambda	15		Compartiment motor (pe peretele frânei de incendiu)
Senzor poziție cilindru	7,5		Compartiment motor (pe peretele frânei de incendiu)
Modul control conexiuni reciproce	60	1	Compartiment motor
Modul control injecție	7,5		Compartiment motor (pe peretele frânei de incendiu)
Modul control injecție	7,5		Compartiment motor (pe peretele frânei de incendiu)
Modul control geamuri electrice	15	13	Cruscotto (în partea șoferului)
Modul control electronic alarmă	60	1	Compartiment motor
Controler Fiat CODE	7,5		Compartiment motor (pe peretele frânei de incendiu)
Rezervă	—	15	Cruscotto (în partea șoferului)
