Toyota Prius Plug-in Hybrid (2010-2015) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Toyota Prius Plug-in Hybrid (2010–2015), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre alocarea și dispunerea fiecărei siguranțe.
Toyota Prius Plug-in Hybrid (2010) – schema cutiei de siguranțe
Anul producției: 2010.
Siguranță brichetă (priză de alimentare) în Toyota Prius Plug-in Hybrid (2010) este siguranța 1 în cutia de siguranțe (panou de control partea șoferului stânga).

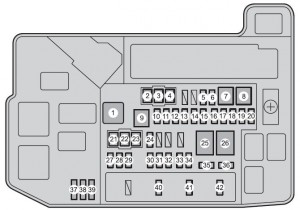

Compartiment motor
| Siguranță | Amp [A] | Descriere | |
| 1 | DC / DC | 120 | Convertizor DC / DC |
| 2 | HTR | 50 | Sistem de climatizare |
| 3 | CDS | 30 | Ventilatoare electrice răcire |
| 4 | RDI | 40 | Ventilatoare electrice răcire |
| 5 | ENG W / P | 30 | Sistem răcire |
| 6 | ABS MAIN NO.2 | 7,5 | Sistem antiblocare roți (ABS) |
| 7 | PTC1 | 50 | Sistem de climatizare |
| 8 | PTC2 | 50 | Sistem de climatizare |
| 9 | PTC3 | 50 | Sistem de climatizare |
| 10 | FUEL OPN | 7,5 | Deschidere ușă rezervor combustibil |
| 11 | IGCT | 30 | PCU, IGCT nr. 2, IGCT nr. 3 |
| 12 | DC / DC-S | 5 | Invertor și convertizor |
| 13 | P CON MAIN | 7,5 | Sistem control parcare, transmisie |
| 14 | AM2 | 7,5 | Sistem gestionare energie |
| 15 | ECU-B2 | 7,5 | Sistem inteligent chei |
| 16 | ECU-B4 | 7,5 | Baterie hibridă (baterie tracțiune) |
| 17 | ECU-B3 | 10 | Sistem de climatizare |
| 18 | TURN & HAZ | 10 | Activare lumini semnalizare |
| 19 | ETCS | 10 | Injecție combustibil multiplă;
Sistem injecție combustibil secvențială. |
| 20 | ABS MAIN NO.1 | 25 | Sistem antiblocare roți (ABS) |
| 21 | P / I 2 | 40 | Sistem de control al parcării;
Claxon; Far dreapta (faruri de întâlnire); Far stânga (faruri de întâlnire); Lumini de marșarier. |
| 22 | ABS MTR 1 | 30 | Sistem antiblocare roți (ABS) |
| 23 | ABS MTR 2 | 30 | Sistem antiblocare roți (ABS) |
| 24 | H-LP HI MAIN | 20 | H-LP HI RH, H-LP HI LH;
Comutator faruri; Sistem de lumini de zi. |
| 25 | P / I 1 | 60 | IG2, EFI MAIN, BATT FAN |
| 26 | EPS | 60 | Servodirecție electrică |
| 27 | PCU | 10 | Invertor și convertor |
| 28 | IGCT NO.2 | 10 | Sistem hibrid;
Sistem de control al parcării; Sistem de gestionare a energiei; Invertor și convertor. |
| 29 | MIR HTR | 10 | Dezghețători oglindă retrovizoare exterioară |
| 30 | RAD NO.1 | 15 | Sistem audio;
Sistem de navigație. |
| 31 | DOME | 10 | Iluminare suplimentară a ușilor;
Iluminare personală; Iluminare interioară; Iluminare oglindă cosmetică; Servodirecție electrică. |
| 32 | ECU-B | 7,5 | Sistem inteligent de chei;
Sistem de comunicație multiplex; Lumini personale; Indicatoare și contoare. |
| 33 | H-LP LH HI | 10 | Far stânga (faruri de drum) |
| 34 | H-LP RH HI | 10 | Far dreapta (faruri de drum) |
| 35 | EFI NO.2 | 10 | Injecție multiplă de combustibil;
Sistem de injecție secvențială a combustibilului. |
| 36 | IGCT NO.3 | 10 | Sistem de răcire |
| 37 | SPARE | 30 | Siguranțe de rezervă |
| 38 | SPARE | 10 | Siguranțe de rezervă |
| 39 | SPARE | 7,5 | Siguranțe de rezervă |
| 40 | EFI MAIN | 20 | Injecție multiplă de combustibil;
Sistem de injecție secvențială a combustibilului; EFI n. 2. |
| 41 | BATT FAN | 20 | Ventilator răcire baterie |
| 42 | IG2 | 20 | Injecție multiplă de combustibil;
Sistem de injecție secvențială a combustibilului; MET-IGN; IGN; Sistem de gestionare a puterii. |

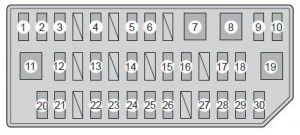

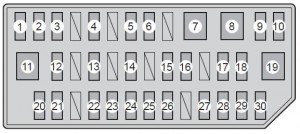

Panou instrumente partea stângă laterală
| Siguranță | Amp [A] | Descriere | |
| 1 | CIG | 15 | Priză electrică;
Brichetă. |
| 2 | ECU-ACC | 10 | Sistem de comunicare Multiplex;
Oglinzi retrovizoare exterioare; Sistem asistență șofer; Sistem audio; Sistem navigație. |
| 3 | PWR OUTLET | 15 | Priză electrică |
| 4 | SEAT HTR FR | 10 | Încălzire scaun |
| 5 | SEAT HTR FL | 10 | Încălzire scaun |
| 6 | DOOR NO.1 | 25 | Sistem închidere electrică |
| 7 | PSB | 30 | Circuit gol |
| 8 | PWR SEAT FR | 30 | Circuit gol |
| 9 | DBL LOCK | 25 | Circuit gol |
| 10 | FR FOG | 15 | Proiectoare de ceață |
| 11 | PWR SEAT FL | 30 | Circuit gol |
| 12 | OBD | 7,5 | Sistem diagnosticare la bord |
| 13 | RR FOG | 7,5 | Circuit gol |
| 14 | STOP | 10 | Lumini de stop;
Lumină de stop înaltă; Sistem frâne; Sistem gestionare putere; Sistem asistență șofer. |
| 15 | P FR DOOR | 25 | Geamuri electrice |
| 16 | D FR DOOR | 25 | Geamuri electrice |
| 17 | DOOR RR | 25 | Geamuri electrice |
| 18 | DOOR RL | 25 | Geamuri electrice |
| 19 | S/ROOF | 30 | Circuit absent |
| 20 | ECU-IG NO.1 | 10 | Ventilatoare electrice de răcire;
Sistem de comunicare multiplex. |
| 21 | ECU-IG NO.2 | 10 | Sistem de asistență pentru șofer;
Indicator de deviere direcțională și senzor G; Sistem frânare; Servodirecție electrică; Sistem de navigație; Sistem de avertizare presiune pneuri; Tensionatoare centuri de siguranță; Sistem audio; Lumini de urgență; Semnalizatoare; Ștergător parbriz. |
| 22 | GAUGE | 10 | Martor;
Indicatori și contoare care amintesc să se pună centura de siguranță a pasagerului față. |
| 23 | A / C | 10 | Sistem de climatizare;
Sistem de climatizare la distanță. |
| 24 | WASHER | 15 | Spălător parbriz |
| 25 | RR WIP | 20 | Ștergător și spălător lunetă spate |
| 26 | WIP | 30 | Ștergătoare |
| 27 | MET | 7,5 | Indicatori și contoare |
| 28 | IGN | 10 | Sistem frânare;
Sistem de asistență pentru șofer; Injecție multiplă combustibil; Sistem injecție combustibil secvențial; Sistem airbag SRS; Senzor detectare pasageri; Sistem gestionare putere; Sistem inteligent chei. |
| 29 | PANEL | 10 | Sistem de climatizare;
Lumini de urgență; Încălzitoare scaune; Cutie; Comutator poziție „P”; Sistem de navigație; Climatizare la distanță; Martor avertizare centură de siguranță pasager față; Iluminare compartiment portbagaj; Ceas; Sistem audio. |
| 30 | TAIL | 10 | Lumini de staționare, spate;
Iluminare plăcuță; Proiectoare de ceață; Lumini de poziție laterale. |
Toyota Prius Plug-in Hybrid (2013) – schema cutiei de siguranțe (versiunea europeană)
Anul producției: 2013.
Siguranță brichetă (priză de alimentare) în Toyota Prius Plug-in Hybrid (2013) este siguranța 1 în cutia de siguranțe de pe bord.

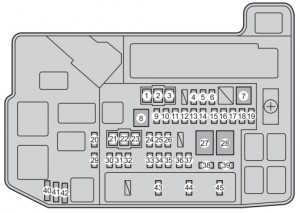

Cutia de siguranțe în partea spate
| Nr | Amp [A] | Descriere | |
| 1 | HTR | 50 | Sistem climatizare |
| 2 | RDI | 30 | Ventilatoare electrice răcire |
| 3 | CDS | 30 | Ventilatoare electrice răcire |
| 4 | S-HORN | 10 | S-HORN |
| 5 | ENG W / P | 30 | Sistem răcire |
| 6 | ABS MAIN NO.2 | 7,5 | Sistem antiblocare roți (ABS) |
| 7 | H-LP CLN | 30 | Spălător faruri |
| 8 | P-CON MTR | 30 | Control poziție P;
Cutie. |
| 9 | AMP NO.1 | 30 | Sistem audio |
| 10 | IGCT | 30 | PCU;
IGCT nr. 2; IGCT nr. 3. |
| 11 | DC / DC-S | 5 | Invertor și convertor |
| 12 | P CON MAIN | 7,5 | Control poziție P;
Comutator poziție P. |
| 13 | AM2 | 7,5 | Gestionare energie |
| 14 | ECU-B2 | 7,5 | Sistem inteligent de intrare și pornire;
Sistem hibrid |
| 15 | MAYDAY / DCM | 10 | Circuit absent |
| 16 | PIMR | 10 | Sistem încărcare |
| 17 | TURN & HAZ | 10 | Aprinde luminile de semnalizare |
| 18 | ETCS | 10 | Sistem injecție combustibil multipunct;
Sistem injecție combustibil secvențial multipunct. |
| 19 | ABS MAIN NO.1 | 20 | Sistem antiblocare roți (ABS) |
| 20 | H-LP LH LO | 15 | Far stânga (lumină de poziție) |
| 21 | P / I 2 | 40 | Control poziție P;
Claxon; Lumini de poziție; Lumini de mers înapoi. |
| 22 | ABS MTR 1 | 30 | Sistem antiblocare roți (ABS) |
| 23 | ABS MTR 2 | 30 | Sistem antiblocare roți (ABS) |
| 24 | H-LP HI MAIN | 20 | Faruri de drum |
| 25 | DRL | 7,5 | Lumini de zi |
| 26 | AMP NO.2 | 30 | Instalație audio, sistem de navigație |
| 27 | P / I 1 | 60 | IG2, EFI MAIN, BATT FAN |
| 28 | EPS | 60 | Servodirecție electrică |
| 29 | H-LP RH LO | 15 | Far dreapta (lumină de poziție) |
| 30 | PCU | 10 | Invertor și convertor |
| 31 | IGCT No.2 | 10 | Sistem hibrid;
Control poziție P; Gestionare putere; Sistem injecție combustibil multipunct; Sistem injecție combustibil secvențial multipunct. |
| 32 | MIR HTR | 10 | Dezghețători oglinzi retrovizoare exterioare |
| 33 | RAD NO.1 | 15 | Instalație audio;
Sistem de navigație. |
| 34 | DOME | 10 | Iluminare suplimentară uși;
Iluminare portbagaj; Iluminare personală; Iluminare interior; Iluminare picioare; Iluminare oglindă; Oglindă retrovizoare interioară. |
| 35 | ECU-B | 7,5 | Sistem inteligent de acces și pornire;
Lumini personale; Indicatoare și contoare; Lumini de avarie. |
| 36 | H-LP LH HI | 10 | Far stânga (far de drum) |
| 37 | H-LP RH HI | 10 | Far dreapta (far de drum) |
| 38 | EFI NO.2 | 10 | Sistem injecție combustibil multipunct;
Sistem injecție combustibil secvențial multipunct. |
| 39 | IGCT NO.3 | 10 | Sistem răcire |
| 40 | SPARE | 30 | Siguranță de rezervă |
| 41 | SPARE | 10 | Siguranță de rezervă |
| 42 | SPARE | 7,5 | Siguranță de rezervă |
| 43 | EFI MAIN | 20 | Sistem injecție combustibil multipunct;
Sistem injecție combustibil secvențial multipunct; Sistem răcire; EFI n. 2. |
| 44 | BATT FAN | 20 | Ventilator răcire baterie |
| 45 | IG2 | 20 | Sistem injecție combustibil multipunct;
Sistem injecție combustibil secvențial multipunct; MET; IGN; Gestionare putere. |

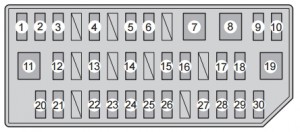

Cutia de siguranțe sub bord (partea șoferului)
| Nr | Amp [A] | Descriere | |
| 1 | CIG | 15 | Priză electrică;
Brichetă. |
| 2 | ECU-ACC | 10 | Sistem de comunicare Multiplex;
Oglinzi retrovizoare interioare; Sistem asistență șofer; Instalație audio; Sistem de navigație; Sistem inteligent de asistență la parcare. |
| 3 | PWR OUTLET | 15 | Priză electrică |
| 4 | SEAT HTR FR | 10 | Încălzire scaun |
| 5 | SEAT HTR FL | 10 | Încălzire scaun |
| 6 | DOOR NO.1 | 25 | Sistem închidere electrică |
| 7 | PSB | 30 | Sistem de siguranță împotriva coliziunilor |
| 8 | PWR SEAT FR | 30 | Susținere lombară scaun față |
| 9 | DBL LOCK | 25 | DBL LOCK |
| 10 | FR FOG | 7,5 | Proiectoare de ceață față |
| 11 | PWR SEAT FL | 30 | Susținere lombară scaun față |
| 12 | OBD | 7,5 | Sistem diagnosticare la bord |
| 13 | RR FOG | 7,5 | Proiector de ceață spate |
| 14 | STOP | 10 | Lumini de stop, lumină de stop înaltă montată;
Sistem frâne; Sistem asistență șofer. |
| 15 | P FR DRZWI | 25 | Geamuri electrice |
| 16 | P FR DOOR | 25 | Geamuri electrice |
| 17 | DOOR RR | 25 | Geamuri electrice |
| 18 | DOOR RL | 25 | Geamuri electrice |
| 19 | S / ROOF | 30 | Circuit absent |
| 20 | ECU-IG NO.1 | 10 | Ventilatoare electrice de răcire;
Sistem de comunicare multiplex. |
| 21 | ECU-IG NO.2 | 10 | Sistem de asistență la conducere;
Sistem de siguranță împotriva coliziunilor; Oglindă retrovizoare interioară; Senzor de înclinare și G; Sistem frânare; Sistem de navigație; Tensionatoare centuri de siguranță; Instalație audio; Lumini de urgență; Semnalizatoare; Ștergător/Ștergătoare parbriz; Curățare faruri. |
| 22 | GAUGE | 10 | Sistem de nivelare a farurilor;
Indicatori și contoare, |
| 23 | A / C | 10 | Sistem de climatizare;
Sistem de climatizare la distanță. |
| 24 | WASHER | 15 | Spălător parbriz |
| 25 | RR WIP | 20 | Ștergător și spălător parbriz spate |
| 26 | WIP | 30 | Ștergător/Ștergătoare parbriz |
| 27 | MET | 7,5 | Contor turații și contoare |
| 28 | IGN | 10 | Sistem frânare;
Sistem de asistență la conducere; Sistem de injecție combustibil multipunct; Sistem de injecție combustibil secvențial multipunct; Sistem airbag SRS; Gestionare putere; Sistem inteligent de acces și pornire; Lumină de avertizare pentru centura de siguranță a pasagerului din față. |
| 29 | PANEL | 10 | Sistem de climatizare;
Iluminare personală; Încălzitoare pentru scaune; Cutie automată; Comutator poziție P; Sistem de navigație; Sistem de climatizare la distanță; Sistem inteligent de parcare; Curățare faruri; Lumină de avertizare pentru centura de siguranță a pasagerului din față; Sistem de nivelare a farurilor; Iluminare compartiment portbagaj; Ceas; Sunet sistem; Comutator MPH sau km/h. |
| 30 | TAIL | 10 | Sistem de nivelare a farurilor;
Lumini de poziție față; Lumini spate; Iluminare număr înmatriculare; Proiectoare de ceață față; Far proiectoare de ceață spate. |
Toyota Prius Plug-in Hybrid (2011-2015) – schema cutiei de siguranțe
Anul producției: 2011, 2012, 2013, 2014, 2015.
Siguranță brichetă (priză de alimentare) în Toyota Prius Plug-in Hybrid (2011-2015) este siguranța 1 în cutia de siguranțe (panou bord partea șoferului stânga).

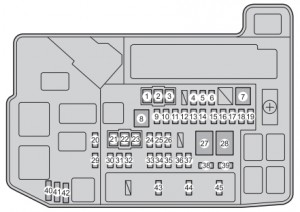

Cutia de siguranțe în compartiment motor
| Siguranță | Amp [A] | Descriere | |
| 1 | HTR | 50 | Sistem climatizare |
| 2 | RDI | 30 | Ventilatoare electrice răcire |
| 3 | CDS | 30 | Ventilatoare electrice răcire |
| 4 | S-HORN | 10 | Claxon |
| 5 | ENG W / P | 30 | Sistem răcire |
| 6 | ABS MAIN NO.2 | 7,5 | Sistem antiblocare roți (ABS) |
| 7 | H-LP CLN | 30 | Produs pentru curățarea farurilor |
| 8 | P-CON MTR | 30 | Sistem control poziție P;
Cutie automată. |
| 9 | AMP NO.1 | 30 | Sistem audio |
| 10 | IGCT | 30 | PCU, IGCT nr. 2, IGCT nr. 3 |
| 11 | DC / DC-S | 5 | Invertor și convertor |
| 12 | P CON MAIN | 7,5 | Sistem control poziție P;
Comutator poziție P. |
| 13 | AM2 | 7,5 | Sistem gestionare energie |
| 14 | ECU-B2 | 7,5 | Sistem inteligent acces și aprindere;
Sistem hibrid. |
| 15 | MAYDAY / DCM | 10 | Circuit absent |
| 16 | PIMR | 10 | Sistem încărcare |
| 17 | TURN & HAZ | 10 | Activează luminile de semnalizare |
| 18 | ETCS | 10 | Sistem injecție multipunct;
Sistem injecție multipunct secvențial. |
| 19 | ABS MAIN NO.1 | 20 | Sistem antiblocare roți (ABS) |
| 20 | H-LP LH LO | 15 | Far stânga (faruri de întâlnire) |
| 21 | P / I 2 | 40 | Sistem control poziție P;
Claxon; Faruri de întâlnire; Lumini de mers înapoi. |
| 22 | ABS MTR 1 | 30 | Sistem antiblocare roți (ABS) |
| 23 | ABS MTR 2 | 30 | Sistem antiblocare roți (ABS) |
| 24 | H-LP HI MAIN | 20 | Faruri de drum |
| 25 | DRL | 7,5 | Lumini de zi |
| 26 | AMP NO.2 | 30 | Sistem audio, sistem de navigație |
| 27 | P / I 1 | 60 | IG2, EFI MAIN, BATT FAN |
| 28 | EPS | 60 | Servosterzo electric |
| 29 | H-LP RH LO | 15 | Far dreapta (lumină de întâlnire) |
| 30 | PCU | 10 | Invertor și convertor |
| 31 | IGCT NO.2 | 10 | Sistem hibrid;
Sistem de control al poziției P; Sistem de gestionare a puterii; Sistem de injecție multipunct; Sistem de injecție multipunct secvențial. |
| 32 | MIR HTR | 10 | Dezaburitoare ale oglinzii retrovizoare exterioare |
| 33 | RAD NO.1 | 15 | Sistem audio, sistem de navigație |
| 34 | DOME | 10 | Iluminare suplimentară a ușilor;
Iluminare portbagaj; Iluminare personală; Iluminare interioară; Iluminare picioare; Iluminare oglindă cosmetică; Oglindă retrovizoare interioară. |
| 35 | ECU-B | 7,5 | Sistem inteligent de acces și aprindere;
Lumini personale; Indicatoare și contoare; Lumini de avarie. |
| 36 | H-LP LH HI | 10 | Far stânga (lumină de drum) |
| 37 | H-LP RH HI | 10 | Far dreapta (lumină de drum) |
| 38 | EFI NO.2 | 10 | Sistem de injecție multipunct;
Sistem de injecție multipunct secvențial. |
| 39 | IGCT NO.3 | 10 | Sistem de răcire |
| 40 | SPARE | 30 | Siguranță de rezervă |
| 41 | SPARE | 10 | Siguranță de rezervă |
| 42 | SPARE | 7,5 | Siguranță de rezervă |
| 43 | EFI MAIN | 20 | Sistem de injecție multipunct;
Sistem de injecție multipunct secvențial; Sistem de răcire; EFI n. 2. |
| 44 | BATT FAN | 20 | Ventilator răcire baterie |
| 45 | IG2 | 20 | Sistem de injecție multipunct;
Sistem de injecție multipunct secvențial; MET; IGN; Sistem de gestionare a puterii. |
Panou instrumente partea stângă laterală
| Siguranță | Amp [A] | Descriere | |
| 1 | CIG | 15 | Priză electrică;
Brichetă |
| 2 | ECU-ACC | 10 | Sistem de comunicare Multiplex;
Oglinzi retrovizoare exterioare; Sistem asistență șofer; Sistem audio; Sistem navigație; Sistem inteligent de asistență la parcare. |
| 3 | PWR OUTLET | 15 | Priză electrică |
| 4 | SEAT HTR FR | 10 | Încălzire scaun |
| 5 | SEAT HTR FL | 10 | Încălzire scaun |
| 6 | DOOR NO.1 | 25 | Sistem închidere electrică |
| 7 | PSB | 30 | Sistem de siguranță anti-coliziune |
| 8 | PWR SEAT FR | 30 | Suport lombar scaun față |
| 9 | DBL LOCK | 25 | DBL LOCK |
| 10 | FR FOG | 7,5 | Proiectoare de ceață față |
| 11 | PWR SEAT FL | 30 | Suport lombar scaun față |
| 12 | OBD | 7,5 | Sistem diagnosticare bord |
| 13 | RR FOG | 7,5 | Proiector de ceață spate |
| 14 | STOP | 10 | Lumini de stop;
Lumină de stop înaltă; Sistem frânare; Sistem asistență șofer. |
| 15 | P FR DOOR | 25 | Geamuri electrice |
| 16 | D FR DOOR | 25 | Geamuri electrice |
| 17 | DOOR RR | 25 | Geamuri electrice |
| 18 | DOOR RL | 25 | Geamuri electrice |
| 19 | S/ROOF | 30 | Circuit absent |
| 20 | ECU-IG NO.1 | 10 | Ventilatoare electrice de răcire;
Sistem de comunicare multiplex. |
| 21 | ECU-IG NO.2 | 10 | Sistem de asistență pentru șofer;
Sistem de siguranță anti-coliziune; Oglindă retrovizoare interioară; Senzor de înclinare și G; Sistem frânare; Sistem de navigație; Tensionatoare centuri de siguranță; Sistem audio; Lumini de urgență; Semnalizatoare; Ștergător parbriz; Curățare faruri. |
| 22 | GAUGE | 10 | Sistem de nivelare a farurilor;
Indicatori și contoare. |
| 23 | A / C | 10 | Sistem de climatizare;
Sistem de climatizare la distanță. |
| 24 | WASHER | 15 | Pulverizator parbriz |
| 25 | RR WIP | 20 | Ștergător și pulverizator lunetă spate |
| 26 | WIP | 30 | Ștergătoare parbriz |
| 27 | MET | 7,5 | Contor și contoare |
| 28 | IGN | 10 | Sistem frânare;
Sistem de asistență pentru șofer; Sistem de injecție multipunct; Sistem de injecție multipunct secvențial; Sistem airbag SRS; Sistem de gestionare a puterii; Sistem inteligent de acces și aprindere; Lumină de avertizare pentru centura de siguranță a pasagerului față. |
| 29 | PANEL | 10 | Sistem de climatizare;
Iluminare personală; Încălzitoare pentru scaune; Cutie; Comutator poziție P; Sistem de navigație; Climatizare la distanță; Sistem inteligent de parcare; Curățare faruri; Lumină de avertizare pentru centura de siguranță a pasagerului față; Sistem de nivelare a farurilor; Iluminare compartiment portbagaj; Ceas; Sunet sistem; Comutator MPH sau km/h. |
| 30 | TAIL | 10 | Sistem de nivelare a farurilor;
Lumini de poziție față; Lumini spate; Iluminare plăcuță înmatriculare; Proiectoare de ceață față; Far proiectoare de ceață spate. |
