Toyota Hilux (1997-2015) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Toyota Hilux (modele din 1997 până în 2015), vei descoperi unde se află panourile de siguranțe atât în habitaclu cât și în compartiment motor și vei obține informații detaliate despre alocarea, dispunerea și funcția fiecărei siguranțe și releu.
Toyota Hilux (1997-2005) – schema siguranței
Anul producției: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.
Siguranță brichetă (priză de alimentare) în Toyota Hilux (1997-2005) este siguranța 2 în bloc siguranțe din habitaclu.
Compartiment pasageri
LHD
RHD
| Siguranță | Descriere |
| 1 | Grup senzor sistem airbag |
| 2 | Releu control ADD |
| 3 | L HD:
Releu deschidere circuit (pompă combustibil) |
| 4 | Releu integrare |
| 5 | Compartiment bloc siguranțe |
| 6 | L HD:
Releu lumini de zi |
| 7 | ECU emisii (3RZ-F, 1RZ);
Temporizator încălzire pre (Diesel); LHD: ECU motor (2RZ-FE); RHD: ECU motor (M / T) (3RZ-FE, 1RZ-E); RHD: Motor și ECU ECT ( A / T) (3RZ-FE, 1RZ-E). |
| 8 | Amplificator climatizare |
| 9 | L HD:
ECU blocare mecanism diferențial |
| 10 | ECU Sistem antiblocare roți (ABS) |
| 11 | Senzor eliberare BS |
| 12 | R HD: ECU control 4WD |
| 13 | R HD:
Compartiment releu (releu deschidere circuit (pompă combustibil)) |
| 14 | R HD:
Releu control automat antenă |
| 15 | RHD:
Australia: bloc conectori; Exclus Australia: suport conector. |
| 16 | RHD:
Releu faruri de întâlnire |

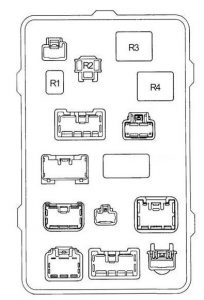

Compartiment cutia de siguranțe habitaclu
| Siguranță | Amp [A] | Descriere | |
| 1 | SEAT-HTR | 20 | Încălzitor scaun |
| 2 | ACC | 15 | Brichetă;
Ceas; Oglinzi retrovizoare electrice; Lumini marșarier; Sistem de blocare cutie de viteze. |
| 3 | ECU-B | 7,5 | Lumină spate proiectoare de ceață;
Indicator avertizare sistem airbag SRS; Sistem lumini de zi; Regulator de viteză; Sistem antiblocare roți (ABS). |
| 4 | 4WD | 20 | Sistem control ADD;
Sistem control tracțiune integrală; Sistem blocare diferențial spate. |
| 5 | TURN | 10 | Semnalizatoare;
Lumini de avarie. |
| 6 | GAUGE | 10 | Indicatori și contoare;
Lumini de avarie; Regulator de viteză; Antena electrică; Sistem control încuietori uși; Cutie automată controlată electronic; Sistem de pornire; Sistem de încărcare; Sistem control încălzitor. |
| 7 | ECU-IG | 15 | Sistem antiblocare roți (ABS);
Sistem de blocare cutie de viteze. |
| 8 | WIPER | 20 | Ștergător și spălător parbriz |
| 9 | IGN | 10 | Indicator avertizare descărcare;
Sistem airbag SRS; Sistem injecție combustibil multipunct; Sistem injecție combustibil multipunct secvențial. |
| 10 | POWER | 30 | Geamuri electrice;
Sistem control încuietoare electrică uși. |
| Releu | |||
| R1 | Releu de integrare | ||
| Număr | Descriere |
| R1 | Claxon |
| R2 | Releu semnalizator de direcție |
| R3 | Releu de putere |
| R4 | Dezumidificator |
Compartiment releu habitaclu (RHD)
| Număr | Descriere |
| R1 | Pompă combustibil (deschidere circuit) |

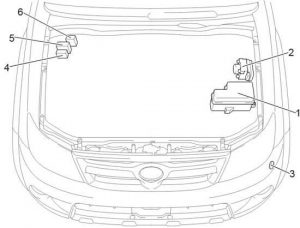

Compartiment motor
| Numero | Descriere |
| 1 | Compartiment cutia de siguranțe (benzină, LHD Diesel) |
| 2 | Compartiment releu nr. 1 (LHD Diesel) |
| 3 | Compartiment releu nr. 2 |
| 4 | Compartiment cutia de siguranțe (RHD Diesel) |
| 5 | Compartiment releu nr. 1 (RHD) |
| 6 | Compartiment releu nr. 3 (LHD) |
| 7 | Releu curățare faruri (LHD) |
| 8 | Compartiment releu nr. 3 (RHD) |
| 9 | Compartiment releu nr. 4 (Israel) |
Cutia de siguranțe compartiment motor (tip 1)
| Siguranță | Amp [A] | Descriere | |
| 1 | – | – | – |
| 2 | DEFOG | 15 | Dezumidificator lunetă spate |
| 3 | STOP | 10 | Lumină de stop |
| 4 | ALT-S | 7,5 | Sistem încărcare |
| 5 | – | – | – |
| 6 | OBD | 7,5 | Benzină:
Sistem diagnostic bord |
| AM2 | 20 | Diesel:
Sistem injecție combustibil multipoint; Sistem injecție combustibil multipoint secvențial. |
|
| 7 | EFI | 15 | Sistem injecție combustibil multipoint;
Sistem injecție combustibil multipoint secvențial. |
| 8 | HORN | 15 | Claxon;
Lumini de avarie. |
| 9 | DOME | 15 | Sistem audio auto;
Antena electrică; Iluminare interioară; Ceas; Lumină aprindere; Iluminare personală; Iluminare suplimentară uși. |
| AM2 | 10 | Sistem injecție combustibil multipoint;
Sistem injecție combustibil multipoint secvențial. |
|
| 10 | TAIL | 10 | Lumini spate;
Iluminare plăcuță; Lumină de stop; Sistem climatizare; Sistem audio; Ceas; Brichetă; Iluminare bord. |
| 11 | – | – | – |
| 12 | AC | 10 | Sistem climatizare |
| 13 | STA | 7,5 | Sistem injecție combustibil multipoint;
Sistem injecție combustibil multipoint secvențial; Sistem pornire; Semnalizatoare și contoare. |
| 14 | HEAD (RH) | 10 | Far dreapta |
| 15 | HEAD (LH) | 10 | Far stânga |
| 16 | HEAD (LO RH) | 10 | Far dreapta (lumină de întâlnire) |
| 17 | HEAD (LO LH) | 10 | Far stânga (lumină de întâlnire) |
| 18 | ABS | 60 | Benzină: sistem antiblocare roți (ABS) |
| GLOW, ABS | 80 | Motorină:
Sistem de preîncălzire motor; Sistem antiblocare roți (ABS). |
|
| 19 | ALT | 80 | 45A, 55A:
Siguranțe “ABS”, “AM1”, “STA”, “ECU-B”, “POWER”, “RADIO”, “ACC”, “GAUGE”, “TURN”, “ECUI G”, “WIPER”, “4WD”, “HEATER”, “AC”, “TAIL”, “PANEL”, “STOP” și “ALT-S”. |
| 100 | 70A:
Siguranțe “ABS”, “AM1”, “STA”, “ECU-B”, “POWER”, “RADIO”, “ACC”, “GAUGE”, “TURN”, “ECUI G”, “WIPER”, “4WD”, “HEATER”, “AC”, “TAIL”, “PANEL”, “STOP” și “ALT-S”. |
||
| 20 | HEATER | 50 | Sistem climatizare |
| 21 | AM1 | 40 | Comutator aprindere;
Sistem pornire; Releu curățare faruri; Încălzitor combustibil; “ECU-B”, “GAUGE” “POWER”. |
| 22 | AM2 | 30 | Cheie aprindere |
| RELEU | |||
| R1 | Rezistență | ||
| R2 | Lumini spate (TAIL) | ||
| R3 | Faruri (HEAD) | ||
| R4 | Încălzitor | ||
| R5 | Demaror | ||
| R6 | (EFI) | ||
Cutia de siguranțe compartiment motor (tip 2)
| Siguranță | Amp [A] | Descriere | |
| 1 | – | – | – |
| 2 | HEAD (RH) | 10 | Far dreapta |
| 3 | HEAD (LH) | 10 | Far stânga |
| 4 | HEAD (RL) | 10 | Far dreapta (faruri de întâlnire) |
| 5 | HEAD (LL) | 10 | Far stânga (faruri de întâlnire) |
| 6 | TAIL | 10 | Lumini spate, iluminare număr |
| 7 | STA | 7,5 | Sistem injecție combustibil multipunct;
Sistem injecție combustibil multipunct secvențial; Sistem aprindere; Semnalizatoare și contoare. |
| 8 | A / C | 10 | Sistem climatizare |
| 9 | – | – | – |
| 10 | – | – | – |
| 11 | – | – | – |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | HORN | 15 | Claxon |
| 15 | DOME | 15 | Sistem audio;
Iluminare interioară; Ceas; Iluminare personală; Iluminare suplimentară uși; Sistem lumini de zi; Semnalizatoare și contoare. |
| 16 | OBD | 7,5 | Sistem diagnostic bord |
| 17 | EFI | 15 | 2RZ-FE, 3RZ-FE:
Sistem injecție combustibil multipunct; Sistem injecție combustibil multipunct secvențial. |
| ECD | 15 | 1KZ-TE, 5L-E:
Sistem injecție combustibil multipunct; Sistem injecție combustibil multipunct secvențial |
|
| AM2 | 20 | Motorină:
Sistem aprindere; Sistem injecție combustibil multipunct; Sistem injecție combustibil secvențial. |
|
| 18 | ALT − S | 7,5 | Sistem încărcare |
| 19 | DEFOG | 15 | Dezumidificator lunetă spate |
| 20 | STOP | 20 | Lumină de stop |
| 21 | – | – | – |
| 22 | ABS | 60 | Benzină:
Sistem antiblocare roți (ABS) |
| GLOW, ABS | 80 | Motorină:
Sistem de preîncălzire motor; Sistem antiblocare roți. |
|
| 23 | ALT | 80 | 45A, 55A: Siguranțe “ABS”, “AM1”, “STA”,
“ECU-B”, “POWER”, “RADIO”, “ACC”, “GAUGE”, “TURN”, “ECUI G”, “WIPER” “4WD”, “HEATER”, “AC”, “TAIL”, “PANEL”, “STOP” și “ALT-S”. |
| 100 | 70A:
Siguranțe “ABS”, “AM1”, “STA”, “ECU-B”, “POWER”, “RADIO”, “ACC”, “GAUGE”, “TURN”, “ECUI G”, “WIPER”, “4WD”, “HEATER”, “AC”, “TAIL”, “PANEL”, “STOP” și “ALT-S”. |
||
| 24 | HEATER | 50 | Toate elementele din siguranța “AC” |
| 25 | AM1 | 40 | Sistem de pornire |
| 26 | CDS FAN | 30 | Ventilator electric răcire |
| 27 | AM2 | 30 | Sistem de aprindere;
Sistem de injecție combustibil multipunct; Sistem de injecție combustibil secvențial. |
| 28 | – | – | – |
| Releu | |||
| R1 | Benzină:
Demaror. |
||
| R2 | Ventilator electric răcire (CDS FAN) | ||
| R4 | Lumini spate (TAIL) | ||
| R5 | – | ||
| R6 | – | ||
| R7 | Unitate control motor (EFI);
Unitate control motor (ECD). |
||
| R8 | Far (HEAD) | ||
| R9 | Rezistență | ||
Compartiment releu camera motor nr. 1
| Releu | Descriere |
| R1 | Demaror (ST) |
| R2 | Sistem de preîncălzire (SUB GLW) |
Compartiment releu camera motor nr. 2
| Releu | Descriere |
| R1 | Dim-Dip nr. 3 |
| R2 | Dim-Dip nr. 2 |
Compartiment releu camera motor nr. 3
| Releu | Descriere |
| R1 | Ventilator electric răcire (CDS FAN) |
| R2 | Ventilator electric răcire (CDS FAN n. 2) |
Compartiment releu camera motor nr. 4
| Releu | Descriere |
| R1 | Sistem antiblocare roți (motor ABS) |
| R2 | Sistem antiblocare roți (electromagnet ABS) |
Toyota Hilux (2004-2015) – schema cutia de siguranțe
Anul producției: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Siguranță brichetă (priză de alimentare) în Toyota Hilux (2004-2015) este siguranța 9 în bloc siguranțe din habitaclu.
Habitaclu

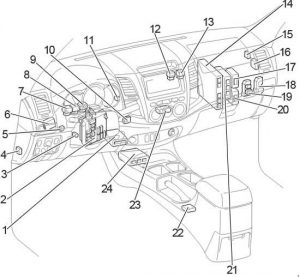

LHD

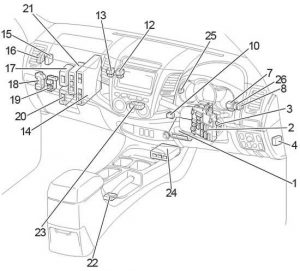

RHD
| Siguranță | Descriere |
| 1 | Amplificator aer condiționat (cu climatizare);
Amplificator vâscos (fără climatizare). |
| 2 | Bloc siguranțe / releu integrativ |
| 3 | Amplificator cheie transponder |
| 4 | ECU control 4WD (blocarea diferențialului spate) |
| 5 | Partea șoferului:
Releu lumini spate (august 2006 – iunie 2011) |
| 6 | Partea șoferului:
Releu lumini de zi |
| 7 | Semnalizatoare |
| 8 | Releu ambreiaj magnetic |
| 9 | Partea șoferului:
Releu lumini spate (înainte de august 2006); Partea șoferului: Releu lumini spate proiectoare de ceață (din august 2006). |
| 10 | Conector de conexiune |
| 11 | Partea șoferului:
Releu lumini spate (din iunie 2011) |
| 12 | Releu încălzitor PTC (nr. 2P) |
| 13 | Releu încălzitor PTC (nr. 1) |
| 14 | ECU motor |
| 15 | Receptor control uși |
| 16 | ECU cu avertizare antifurt |
| 17 | ECU control 4WD |
| 18 | Tablou relee (din iunie 2011) |
| 19 | Tablou relee (înainte de iunie 2011) |
| 20 | Controler motor turbo |
| 21 | ECU control cutie |
| 22 | Control bloc cutie ECU |
| 23 | Unitate control climatizare |
| 24 | Suport montare senzor sistem airbag |
| 25 | RHD:
Releu lumini spate |
| 26 | RHD:
Releu lumini spate proiectoare de ceață |

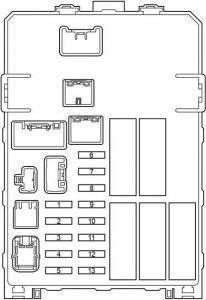

Tablou siguranțe habitaclu
| Siguranță | Amp [A] | Descriere | |
| 1 | INJ | 15 | Sistem de injecție multipunct;
Sistem de injecție multipunct secvențial. |
| 2 | OBD | 7,5 | Sistem de diagnosticare la bord |
| 3 | STOP | 10 | Lumină de stop;
Lumină de stop înaltă; Sistem de injecție multipunct; Sistem de injecție multipunct secvențial; Sistem antiblocare roți (ABS); TRC; VSC; Sistem de control bloc cutie. |
| 4 | TAIL | 10 | Iluminare bord;
Faruri față proiectoare de ceață; Sistem de control nivel faruri față; Lumini de poziție față; Lumini spate; Iluminare plăcuță; Sistem de injecție multipunct; Sistem de injecție multipunct secvențial; Display informativ; Sistem lumini de zi; Sistem automat faruri. |
| 5 | PWR OUT | 15 | Priză de alimentare |
| 6 | ST | 7,5 | Sistem de pornire;
Indicatori și contoare; Sistem de injecție multipunct; Sistem de injecție multipunct secvențial. |
| 7 | A / C | 10 | Sistem de climatizare |
| 8 | MET | 7,5 | Indicatori și contoare și sistem DPF |
| 9 | CIG | 15 | Brichetă |
| 10 | ACC | 7,5 | Sistem audio;
Priză electrică; Ceas; Sistem de control alimentare oglindă retrovizoare; Sistem de control bloc cutie; Display informativ. |
| 11 | IGN | 7,5 | Sistem de injecție multipunct;
Sistem de injecție multipunct secvențial; Sistem airbag SRS; Pompă combustibil. |
| 12 | WIP | 20 | Masă și pulverizator parbriz |
| 13 | ECU-IG & GAUGE | 10 | Climatizare;
Sistem de încărcare; Bloc diferențial spate; Sistem antiblocare roți (ABS); TRC; VSC; Lumini de avarie; Semnalizatoare; Lumini marșarier; Sistem de injecție multipunct; Sistem de injecție multipunct secvențial; Sistem de control bloc cutie; Dezghețare lunetă spate; Faruri; Comutatoare suplimentare uși; Închidere electrică uși; Sistem de control la distanță fără fir; Senzor de direcție; Sistem lumini de zi; Pilot automat; Pulverizatoare faruri; Încălzitoare scaune; Dezghețare oglinzi exterioare; Display informativ; Lumină de avertizare centură pasager. |
| Siguranță | Amp [A] | Descriere | |
| 1 | AM1 | 40 | Sistem blocare diferențial spate,
Sistem antiblocare roți (ABS), TRC, VSC, Siguranțe “ACC”, “CIG”, “ECU-IG & GAUGE” “WIP”. |
| 2 | IG1 | 40 | Siguranțe “PWR”, “S-HTR”, “4WD”,
“DOOR”, “DEF” și “MIR HTR”. |
| Releu | |||
| R1 | Priză alimentare (PWR OUT) | ||
| R2 | Încălzitor (HTR) | ||
| R3 | Releu integrativ | ||
Tablou releu habitaclu (înainte de iunie 2011)
| Siguranță | Amp [A] | Descriere | |
| 1 | DOOR | 25 | Sistem electric închidere uși;
Geamuri electrice. |
| 2 | DEF | 20 | Dezghețător lunetă spate;
Sistem injecție multipunct; Sistem injecție multipunct secvențial. |
| 3 | S-HTR | 15 | Încălzitoare scaune |
| 4 | 4WD | 20 | Bloc diferențial spate;
Sistem antiblocare roți (ABS); TRC; VSC. |
| 5 | PWR | 30 | Geamuri electrice |
| Releu | |||
| R1 | Aprindere (IG1) | ||
| R2 | Dezghețător lunetă spate (DEF) | ||
Tablou relee habitaclu (din iunie 2011)
| Siguranță | Amp [A] | Descriere | |
| 1 | MIR HTR | 15 | Înainte de noiembrie 2011:
Dezghețători oglinzi retrovizoare exterioare |
| DOOR | 25 | Din noiembrie 2011:
Sistem închidere uși și geamuri electrice |
|
| 2 | DOOR | 25 | Înainte de noiembrie 2011:
Sistem închidere uși și geamuri electrice |
| DEF | 20 | Din noiembrie 2011:
Dezghețător lunetă spate; Instalație injecție multipoint; Instalație injecție multipoint secvențială. |
|
| 3 | DEF | 20 | Înainte de noiembrie 2011:
Dezghețător lunetă spate; Instalație injecție multipoint; Instalație injecție multipoint secvențială. |
| S-HTR | 15 | Din noiembrie 2011:
Încălzitoare scaune |
|
| 4 | S-HTR | 15 | Înainte de noiembrie 2011:
Încălzitoare scaune |
| 4WD | 20 | Din noiembrie 2011:
Bloc diferențial spate; Sistem antiblocare roți (ABS); TRC; VSC. |
|
| 5 | 4WD | 20 | Înainte de noiembrie 2011:
Bloc diferențial spate; Sistem antiblocare roți (ABS); TRC; VSC. |
| MIR HTR | 15 | Din noiembrie 2011:
Dezghețători oglinzi retrovizoare exterioare |
|
| Releu | |||
| R1 | Dezghețători oglinzi retrovizoare exterioare (MIR HTR) | ||
| R2 | Aprindere (IG1) | ||
| R3 | Dezghețător lunetă spate (DEF) | ||

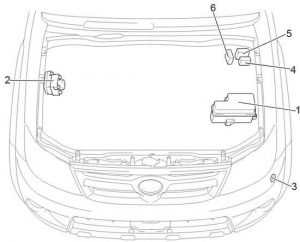

Compartiment motor
LHD
RHD
| Numero | Descriere |
| 1 | Bloc siguranțe |
| 2 | ECU control alunecare cu actuator |
| 3 | Releu control pulverizator faruri |
| 4 | Controler bobine de aprindere |
| 5 | 2TR-FE:
Controler injecție aer RHD: Controler injector (EDU) LHD: Controler injector (EDU) |
| 6 | RHD: 1KD-FTV și 2KD-FTV (cu DPF): Controler injector (EDU)LHD: 1KD-FTV și 2KD-FTV (fără DPF): Controler injector (EDU) |
Bloc siguranțe compartiment motor
A
1TR-FE, 2TR-FE, 1GR-FE
1KD-FTV senza DPF, 2KD-FTV senza DPF, 5L-E
1KD-FTV con DPF, 2KD-FTV con DPF
| Siguranță | Amp [A] | Descriere | |
| 1 | – | 25 | Siguranță de rezervă |
| 2 | – | 15 | Siguranță de rezervă |
| 3 | – | 10 | Siguranță de rezervă |
| 4 | FOG | 7,5 | Europa, Maroc:
din august 2012 până în august 2013: Proiectoare de ceață față Din august 2013: Proiectoare de ceață față |
| 15 | Înainte de august 2013:
Proiectoare de ceață față; Excepție pentru Europa și Maroc: Din august 2012 până în august 2013: Proiectoare de ceață față. |
||
| 5 | HORN | 10 | Claxon |
| 6 | EFI | 25 | Sistem injecție multipunct;
Sistem injecție multipunct secvențial. |
| 7 | – | – | – |
| 8 | H-LP RL | 20 | Înainte de iunie 2011:
Far dreapta (jos) |
| 15 | Din iunie 2011:
Far dreapta (jos) |
||
| 9 | H-LP LL | 20 | Înainte de iunie 2011:
Far stânga (jos) |
| 15 | Din iunie 2011:
Far stânga (jos) |
||
| 10 | H-LP RH | 20 | Înainte de iunie 2011:
Far dreapta (sus) și far dreapta (jos) |
| 15 | Din iunie 2011:
Far dreapta (sus) și far dreapta (jos) |
||
| 11 | H-LP LH | 20 | Înainte de iunie 2011:
Far stânga (sus) și far stânga (jos) |
| 15 | Din iunie 2011:
Far stânga (sus) și far stânga (jos) |
||
| 12 | EFI NO.2 | 10 | Sistem injecție multipunct;
Sistem injecție multipunct secvențial. |
| 13 | ECU-IG NO.2 | 10 | Sistem injecție multipunct;
Sistem injecție multipunct secvențial. |
| 14 | ECU-B | 7,5 | Înainte de august 2008:
Comutatoare suplimentare uși; Sistem închidere electrică; Sistem control la distanță fără fir; Senzor de direcție; Faruri |
| 10 | Din august 2008:
Comutatoare suplimentare uși; Sistem închidere electrică; Sistem control la distanță fără fir; Senzor de direcție; Faruri |
||
| 15 | RAD | 15 | Înainte de august 2013:
Sistem audio |
| 20 | Din august 2013:
Sistem audio |
||
| 16 | DOME | 7,5 | Lumini interioare;
Lumină comutator motor; Iluminare personală; Indicatori și contoare; Ceas; Afișaj informativ; Sistem control la distanță fără fir; Sistem lumini de zi; Proiectoare de ceață. |
| 17 | A / F | 20 | Sistem control emisii |
| 18 | ETCS | 10 | Sistem injecție multipunct;
Sistem injecție multipunct secvențial; Sistem control electric accelerație. |
| 19 | ALT-S | 7,5 | Sistem de încărcare |
| 20 | TURN-HAZ | 15 | Lumini de urgență;
Semnalizator direcție. |
| 21 | – | – | – |
| 22 | ECU-B NO.2 | 7,5 | Sistem climatizare |
| 23 | DCC | 30 | Siguranțe “ECU-B”, “DOME” și “RAD” |
| 24 | PTC NO.1 | 50 | Încălzitor electric |
| 25 | H-LP CLN | 30 | Înainte de iunie 2011:
Curățare faruri |
| PWR SEAT | 30 | Scaun electric | |
| 26 | PTC NO.2 | 50 | Europa:
din august 2010 până în iunie 2011 (fără climatizare automată): Încălzitor electric Din iunie 2011: Încălzitor electric |
| 30 | Europa:
Înainte de iunie 2011 (cu climatizare automată): Încălzitor electric; Înainte de august 2010 (fără climatizare automată): Încălzitor electric; Australia: Încălzitor electric. |
||
| 27 | ABS NO.1 | 40 | Înainte de august 2008:
Sistem antiblocare roți (ABS), TRC și VSC |
| H-LP CLN | 40 | Din iunie 2011:
Curățare faruri |
|
| 28 | FR HTR | 40 | Înainte de august 2009:
Sistem climatizare; Siguranță “A / C”. |
| 50 | Din august 2009:
Sistem climatizare; Siguranță “A / C”. |
||
| 29 | ABS NO.2 | 30 | Sistem antiblocare roți (ABS), TRC și VSC |
| 30 | ABS NO.1 | 40 | Din august 2008:
Sistem antiblocare roți (ABS), TRC și VSC |
| 31 | ALT | 100 | Sistem de încărcare;
Siguranțe “PWR SEAT”, “HLP CLN”, “FR HTR”, “AM1”, “IG1”, “PTC n. 1”, “PTC n. 2”, “PWR OUT”, “STOP”, “TAIL” și “OBD”. |
| 32 | GLOW | 80 | Sistem de prerăcire motor |
| 33 | BATT P / I | 50 | Siguranțe “FOG”, “HORN” și “EFI” |
| 34 | AM2 | 30 | Demaror;
Siguranțe “ST”, “IGN”, “INJ” și “MET”. |
| 35 | MAIN | 40 | Siguranțe “H-LP RH”, “H-LP LH”, “H-LP RL” și
“H-LP LL” |
| 36 | A / PUMP | 50 | Sistem injecție multipunct;
Sistem injecție multipunct secvențial. |
| Releu | |||
| R1 | Dimmer (DIM) | ||
| R2 | Far (H-LP) | ||
| A | |||
| R1 | Demaror (ST) | ||
| R2 | 1TR-FE, 2TR-FE, 1GR-FE:
Senzor raport aer-combustibil (A / F); 1KD-FTV fără DPF, 2KD-FTV fără DPF, 5L-E: Sistem de prerăcire motor (GLOW); 1KD-FTV cu DPF, 2KD-FTV cu DPF: c Senzor raport aer-combustibil (A / F). |
||
| R3 | 1TR-FE, 2TR-FE, 1GR-FE:
Pompă combustibil (F / PMP) 1KD-FTV cu DPF, 2KD-FTV cu DPF: – |
||
Toyota Hilux (2014) – schema cutia de siguranțe
Anul producției: 2014.
Siguranță brichetă (priză de alimentare) în Toyota Hilux (2014) este siguranța 10 în bloc siguranțe pe bord (partea șoferului – partea față).

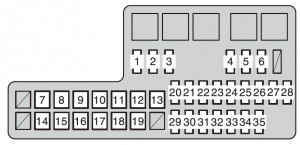

Bloc siguranțe în compartiment motor
| Siguranță | Amperi | Circuit | |
| 1 | SPARE | 25 | Siguranță de rezervă |
| 2 | SPARE | 15 | Siguranță de rezervă |
| 3 | SPARE | 10 | Siguranță de rezervă |
| 4 | FOG | 7,5 | Proiectoare de ceață față |
| 5 | HORN | 10 | Claxon |
| 6 | EFI | 25 | Sistem de injecție multipunct combustibil;
Sistem de injecție secvențială multipunct combustibil. |
| 7 | PTC NO.1 | 50 | Încălzitor electric |
| 8 | PWR SEAT | 30 | Scaun electric |
| 9 | PTC NO.2 | 50 | Încălzitor electric |
| 10 | RR CLR * 1 | 40 | Circuit lipsă |
| H-LP CLN * 2 | 40 | Produse pentru curățarea farurilor | |
| 11 | FR HTR | 50 | Climatizare, aer condiționat |
| 12 | ABS NO.2 | 30 | Sistem antiblocare roți (ABS), TRC, VSC |
| 13 | ABS NO.1 | 40 | Sistem antiblocare roți (ABS), TRC, VSC |
| 14 | ALT | 100 | Sistem de încărcare;
PWR SEAT, RR CLR, H-LP CLN, FR HTR, AM1, IG1, PTC NO.1, PTC NO.2, PWR OUT, STOP, TAIL, OBD |
| 15 | GLOW | 80 | Sistem de preîncălzire motor |
| 16 | BATT P / I | 50 | FOG, HORN, EFI |
| 17 | AM2 | 30 | Demaror,
ST, IGN, INJ, MET |
| 18 | MAIN | 40 | H-LP RH, H-LP LH,
H-LP RL, H-LP LL |
| 19 | A / PUMP | 50 | Sistem de control al emisiilor |
| 20 | H-LP RL | 15 | Far dreapta (faruri de întâlnire) |
| 21 | H-LP LL | 15 | Far stânga (faruri de întâlnire) |
| 22 | H-LP RH | 15 | Far dreapta (faruri de drum), dreapta (faruri de întâlnire) |
| 23 | H-LP LH | 15 | Far stânga (faruri de drum), far stânga (faruri de întâlnire) |
| 24 | EFI No.2 | 10 | Sistem de injecție multipunct de combustibil;
Sistem de injecție secvențială multipunct de combustibil. |
| 25 | ECU-IG-NO.2 | 10 | Sistem de încărcare;
Climatizare; Sistem antiblocare roți (ABS); VSC; Spălător faruri. |
| 26 | ECU-B | 10 | Comutatoare perdele în uși;
Sistem de închidere electrică; Sistem de control de la distanță fără fir; Senzor de direcție; Faruri. |
| 27 | RAD | 20 | Sistem audio |
| 28 | DOME | 7,5 | Iluminare interioară;
Lampă comutator motor; Iluminare personală; Indicatoare și contoare; Ceas; Afișaj informativ; Sistem de control de la distanță fără fir; Sistem de lumini de zi; Proiector de ceață. |
| 29 | A / F | 20 | Sistem de control al emisiilor |
| 30 | ETCS | 10 | Sistem de injecție multipunct de combustibil;
Sistem de injecție secvențială multipunct de combustibil. |
| 31 | ALT-S | 7,5 | Sistem de încărcare |
| 32 | TURN-HAZ | 15 | Lumini de urgență și semnalizatoare |
| 33 | SIREN | 7,5 | SIRENĂ |
| 34 | ECU-B No.2 | 7,5 | Sistem de climatizare |
| 35 | DCC | 30 | ECU-B, COPPA, RAD |
| * 1: Pentru modelele TGN26L-PRMDK și KUN25L-PRMDH * 3 * 2: Cu excepția modelelor TGN26L-PRMDK și KUN25L-PRMDH * 3 * 3: Codul modelului este indicat pe etichetă sau pe plăcuța producătorului. |
|||

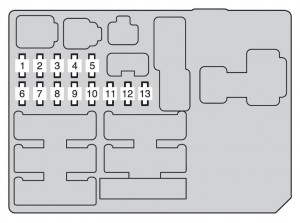

Cutia de siguranțe în bord (partea șoferului) – partea față
| Siguranță | Amp [A] | Descriere | |
| 1 | PWR OUT | 15 | Priză de alimentare |
| 2 | TAIL | 10 | Iluminare bord;
Proiectoare de ceață față; Sistem control nivel faruri față; Lumini de poziție față; Lumini spate; Iluminare plăcuță; Sistem injecție combustibil multipoint; Sistem injecție combustibil secvențial multipoint; Display informativ; Sistem lumini de zi; Sistem automat faruri. |
| 3 | STOP | 10 | Lumini de stop;
Lumină de stop înaltă; Sistem injecție combustibil multipoint; Sistem injecție combustibil secvențial multipoint; ABS; TRC; VSC; Sistem control blocare cutie. |
| 4 | OBD | 7,5 | Sistem diagnosticare bord |
| 5 | INJ | 15 | Sistem injecție combustibil multipoint;
Sistem injecție combustibil secvențial multipoint. |
| 6 | ECU-IG & GAUGE | 10 | Climatizare;
Sistem încărcare; Bloc diferențial spate; ABS; TRC; VSC; Lumini de avarie; Semnalizatoare; Lumini marșarier; Sistem injecție combustibil multipoint; Sistem injecție combustibil secvențial multipoint; Sistem control blocare cutie; Dezghețare lunetă spate; Faruri; Comutatoare suplimentare uși; Închidere electrică uși; Sistem control de la distanță fără fir; Senzor direcție; Sistem lumini de zi; Regulator de viteză; Spălător faruri; Încălzitoare scaune; Dezghețare oglinzi exterioare; Display informativ; Lampă avertizare centură de siguranță pasager. |
| 7 | WIP | 20 | Ștergător și spălător parbriz |
| 8 | IGN | 7,5 | Sistem injecție combustibil multipoint;
Sistem injecție combustibil secvențial multipoint; Sistem airbag SRS; Pompă combustibil. |
| 9 | ACC | 7,5 | Sistem audio;
Priză electrică; Ceas; Sistem control alimentare oglindă retrovizoare; Sistem control blocare cutie; Display informativ. |
| 10 | CIG | 15 | Brichetă |
| 11 | MET | 7,5 | Indicatori și contoare și sistem DPF |
| 12 | A / C | 10 | Sistem climatizare |
| 13 | ST | 7,5 | Sistem demaror;
Indicatori și contoare; Sistem injecție combustibil multipoint; Sistem injecție combustibil secvențial multipoint. |

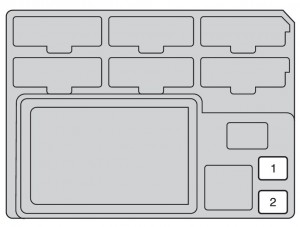

Cutia de siguranțe în bord (partea șoferului) – partea spate
| Siguranță | Amp [A] | Descriere | |
| 1 | AM1 | 40 | Sistem antiblocare roți (ABS) spate al diferențialului;
ABS, TRC, VSC, ACC, CIG, ECU-IG & GAUGE WIP |
| 2 | IG1 | 40 | Siguranțe PWR, S-HTR, 4WD, DOOR, DEF și MIR HTR |
Cutia de siguranțe în bord (partea pasagerului)
| Siguranță | Amp [A] | Descriere | |
| 1 | MIR-HTR | 15 | Dezghețătoare ale oglinzii retrovizoare exterioare |
| 2 | 4WD | 20 | Bloc spate al diferențialului,
Sistem antiblocare roți (ABS), TRC și VSC. |
| 3 | S-HTR | 15 | Încălzitoare ale scaunelor |
| 4 | DEF | 20 | Dezghețător al lunetei spate;
Sistem de injecție combustibil multipunct; Sistem de injecție combustibil secvențial multipunct. |
| 5 | DOOR | 25 | Sistem de închidere electrică a ușilor;
Geamuri electrice. |
| 6 | PWR | 30 | Geamuri electrice |
