Suzuki Vitara (1998-2019) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Suzuki Vitara (1998–2019), vei obține informații despre poziția panourilor de siguranțe din interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (dispunerea siguranțelor).
Schema siguranțelor și releelor – Suzuki Vitara
Se referă la vehiculele produse în anii:
1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 și 2006.

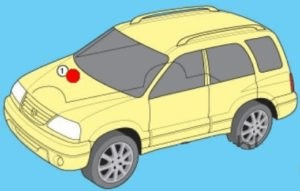

Cutia de siguranțe sub capotă
Se află pe partea dreaptă lângă bateria.

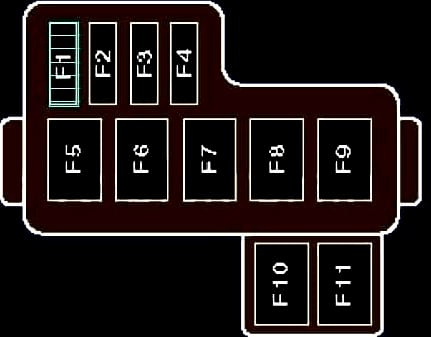

Tip 1
| Număr | Amperaj și descriere |
| F1 | (15A / 25A) Echipament opțional |
| F2 | (15A) Benzină: Gestionarea motorului |
| F3 | (15A) Far dreapta |
| F4 | (15A) |
| F5 | (60A) |
| F6 | (Z30A) Siguranță bord / cutia relee |
| F7 | (60A) Circuite blocare aprindere |
| F8 | (50A) Sistem antiblocare roți (ABS)/ESP |
| F9 | (80A/100A) |
| F10 | (30A) Gestionarea motorului |
| F11 | (25A) Sistem climatizare |

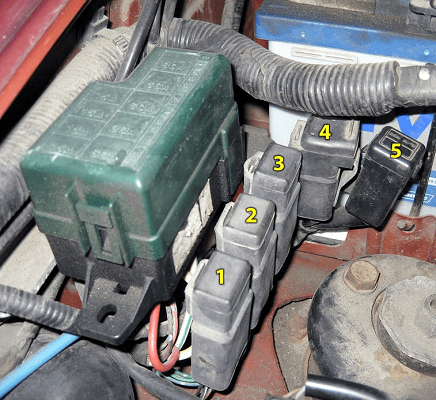

Elemente suplimentare:
1. Siguranță sau releu de instalat;
2. Siguranță sau releu de instalat;
3. Releu compresor climatizare;
4. Releu motor ventilator climatizare;
5. Siguranțe pentru echipament suplimentar

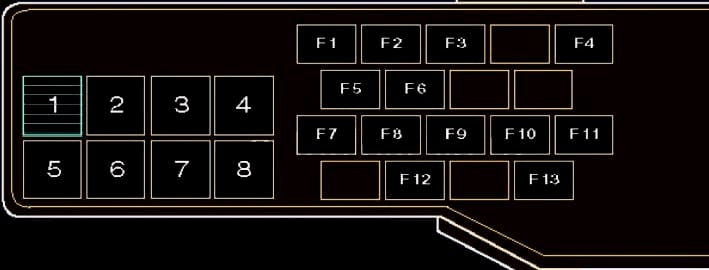

Tip 2
| Număr | Amperaj și descriere |
| 1 | Releu al climatizării |
| 2 | Releu nr. 1 ventilator rapid condensator partea șoferului |
| 3 | Releu al proiectoarelor de ceață |
| 4 | Releu al claxonului |
| 5 | Releu al ventilatorului condensatorului |
| 6 | Releu nr. 2 ventilator rapid condensator partea șoferului |
| 7 | Releu de control al transmisiei |
| 8 | Releu al încălzitorului senzorului de oxigen |
| F1 | (15A) Far stânga |
| F2 | (15A) Gestionare motor |
| F3 | (15A) Lumină de stop |
| F4 | (25A) Lunetă încălzită |
| F5 | (60A) Motor ventilator încălzitor |
| F6 | (60A) Sistem antiblocare roți (ABS) |
| F7 | (15A) Gestionare motor |
| F8 | (15A) Claxon |
| F9 | (25A) Climatizare |
| F10 | (15A) Proiectoare de ceață |
| F11 | (15A) Far dreapta |
| F12 | (60A) Siguranță bord și cutia releelor |
| F13 | (60A) Circuite blocare aprindere |
| Număr | Amperaj și descriere |
| 1 | Releu climatizare |
| 2 | Releu nr. 1 ventilator rapid condensator partea șoferului/partea pasagerului |
| 3 | Releu proiectoare de ceață |
| 4 | Releu claxon |
| 5 | Releu ventilator condensator |
| 6 | Releu nr. 2 ventilator rapid condensator partea șoferului/partea pasagerului |
| 7 | Releu control transmisie |
| 8 | Releu încălzitor senzor de oxigen |
| F1 | (15A) Far stânga |
| F2 | (15A) Gestionare motor |
| F3 | (15A) Lumină de stop |
| F4 | (25A) Lunetă încălzită |
| F5 | (60A) Motor ventilator încălzitor |
| F6 | (60A) Sistem antiblocare roți (ABS) |
| F7 | (15A) Gestionare motor |
| F8 | (15A) Claxon |
| F9 | (25A) Climatizare |
| F10 | (15A) Proiectoare de ceață |
| F11 | (15A) Far dreapta |
| F12 | (60A) Siguranță bord și cutia de siguranțe releu |
| F13 | (60A) Circuite blocare aprindere |
Elemente suplimentare:
– (120A) Generator (siguranță principală pe terminalul bateriei);
– (40A) Încălzitor suplimentar;
– (40A) Motor ventilator răcire;
– (80A) Bujii de aprindere.
Habitaclu
Se află pe partea șoferului sub panoul de pe peretele lateral (închis cu un capac negru, pe care trebuie aplicată data curentă). Este mai ușor accesibil dacă se îndepărtează panoul de sub coloana volanului (fixat în colțuri cu 4 șuruburi).
| Nume | Descriere |
| A / C | climatizare |
| ABS | Sistem antiblocare roți (ABS) |
| ALT | Generator |
| ALT-S | Generator |
| AM | Comutator motor |
| DEF | încălzire geamuri |
| DOOM | iluminare interioară |
| DOOR | uși |
| ECU | modul control (gestionare) motor |
| EDU | control injecție |
| EFI | sistem control electronic injecție în c/m |
| ENG MAIN | motor principal |
| FAN | Ventilator răcire |
| FOG | proiectoare de ceață |
| Fr | față |
| F-TAIL | lumini spate |
| GAUGE | bord, tahometru |
| HAZARD | alarme |
| HAZ-TRN | lumini de urgență |
| HEAD | Faruri |
| HEAD LH | faruri stânga |
| HEAD RH | faruri dreapta |
| HORN | Claxon |
| HTR | încălzitor |
| AM/UP | în liber |
| IG | Aprindere |
| IGN | Aprindere |
| MAIN | Principal |
| P / W | ridicătoare geamuri |
| POWER | alimentator |
| PWR | alimentator |
| RAD | radio |
| Rr / rear | spate |
| CIG | Brichetă |
| SPARE | de rezervă |
| ST | Demaror |
| STOP | semnal de oprire |
| TAIL | lumini spate |
| TURN | Semnalizator |
| WASH | Ștergătoare parbriz |
| WIP | Ștergător parbriz |
| WIPER | Ștergător parbriz |
| Siguranța brichetei este marcată ca CIGAR | |
| Nume | Descriere |
| A / C | climatizare |
| ABS | Sistem antiblocare roți (ABS) |
| ALT | Generator |
| ALT-S | Generator |
| AM | Comutator motor |
| DEF | Încălzire geamuri |
| DOOM | iluminare interioară |
| DOOR | uși |
| ECU | modul control (gestionare) motor |
| EDU | control injecție |
| EFI | sistem control electronic injecție în c/m |
| ENG MAIN | motor principal |
| FAN | Ventilator |
| FOG | proiectoare de ceață |
| Fr | față |
| F-TAIL | lumini spate |
| GAUGE | bord, tahometru |
| HAZARD | alarme |
| HAZ-TRN | lumini de urgență |
| HEAD | Faruri |
| HEAD LH | faruri stânga |
| HEAD RH | faruri dreapta |
| HORN | Claxon |
| HTR | încălzitor |
| AM/UP | în gol |
| IG | aprindere |
| IGN | aprindere |
| MAIN | Principal |
| P / W | ridicătoare geamuri |
| POWER | alimentator |
| PWR | alimentator |
| RAD | radio |
| Rr / rear | spate |
| CIG | Brichetă |
| SPARE | de rezervă |
| ST | Demaror |
| STOP | semnal de oprire |
| TAIL | lumini spate |
| TURN | semnalizator |
| WASH | ștergătoare parbriz |
| WIP | ștergător parbriz |
| WIPER | ștergător parbriz |
| Siguranța brichetei este marcată ca CIGAR | |

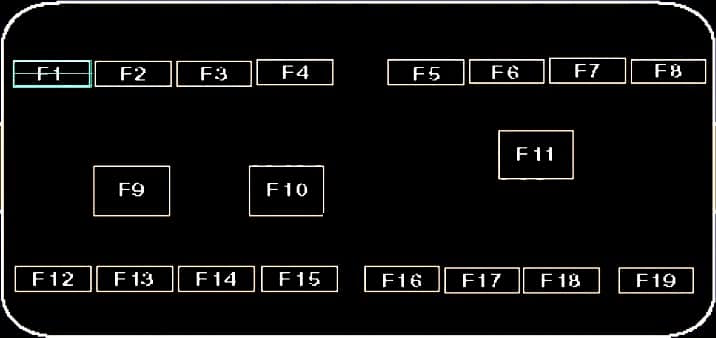

Tip 2
| Număr | Amperaj și descriere |
| F1 | (15A) |
| F2 | (15A) Lumină spate proiectoare de ceață |
| F3 | (20A) Închidere centralizată |
| F4 | (15A) Gestionare motor |
| F5 | (20A) Încălzitor filtru combustibil |
| F6 | (15A) Alarmă |
| F7 | (15A) |
| F8 | (15A) |
| F9 | (30A) Motor ventilator încălzitor |
| F10 | (30A) Geamuri electrice |
| F11 | (30A) Gol |
| F12 | (15A) Gestionare motor |
| F13 | (10 A) |
| F14 | (15A) Ștergător/spray parbriz |
| F15 | (20A) Brichetă |
| F 16 | (15A) Scaune încălzite |
| F17 | (15A) |
| F18 | (25A) Portbagaj |
| F19 | (20A) |
Suzuki Vitara (2016-2019…) – schema cutiei de siguranțe
Anul producției: 2016, 2017, 2018, 2019.
Sunt utilizate informații din manualul de utilizare din 2016. Poziția și funcția siguranțelor în mașinile produse în perioade diferite pot varia.
Siguranțele Brichetei (prize de alimentare) în Suzuki Escudo sunt siguranțele #28 “ACC2” și #35 “ACC3” în blocul siguranțe din bord.

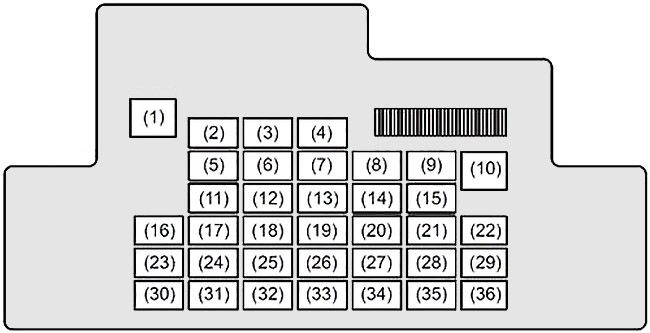

Cutia de siguranțe în habitaclu
Poziția cutiei de siguranțe
Se află sub bord (în partea șoferului).
Schema cutiei de siguranțe
Atribuirea siguranțelor în compartiment motor Traducere din japoneză, posibile inexactități!
Nr
Nume
Amperi [A]
Descriere
Nr
Nume
Amperi [A]
Descriere
1
—
—
Neutilizat
2
A-STOP
10 A
Oprirea motorului la ralanti
3
A-STOP
10 A
Iluminare interioară
4
RADIO
15A
Radio
5
P/WT
20A
Funcție timer fereastră alimentare
6
S/R
20A
Neutilizat
7
HAZ
10 A
Faruri de urgență
8
HORN
15A
Claxon
9
4WD
15A
4WD
10
TAIL
10 A
Lumină spate
11
STL
15A
Blocare volan
12
DRL
10 A
Neutilizat
13
BCM
7,5A
BCM
14
STOP
10 A
Lumină de frână
15
RR FOG
7,5A
Neutilizat
16
D/L
20A
Încuietoare ușă
17
DEF RR
20A
Dezghețător spate
Nr
Nume
Amperi [A]
Descriere
18
MRR HTP
10 A
Încălzitor al oglinzii
19
IG COIL
15A
Bobine de aprindere
20
A/B
10 A
Sistem airbag
21
—
—
Neutilizat
22
CRUISE
7,5A
Cruise control
23
ST SIG
7,5A
Demaror
24
ABS
10 A
Sistem antiblocare roți (ABS)
25
BACK
10 A
Lumini de mers înapoi
26
IG1 SIG
7,5A
Servodirecție
27
MTR
10 A
Contor kilometraj
28
ACC2
15A
Presă accesorii
29
ACC
15A
Oglindă retrovizoare
30
WIP
15A
Ștergător parbriz
31
RADIO2
15A
Neutilizat
32
IG2 SIG
7,5A
Ventilatoare răcire
33
P/W
30A
Geamuri electrice
34
FR WIP
30A
Motor ștergător față
35
ACC3
10 A
Presă accesorii
36
S/H
20A
Încălzire scaun

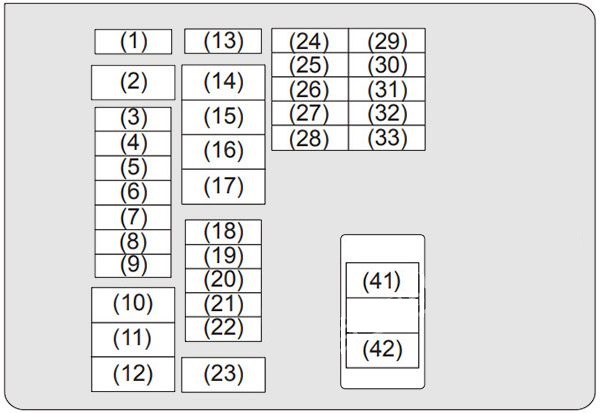

Cutia de siguranțe în compartiment motor
Schema cutiei de siguranțe
Nr
Nume
Amperi [A]
Descriere
Nr
Nume
Amperi [A]
Descriere
1
IG1 IG2
7,5A
Senzor radar
2
RDTR2
30A
Radiator (secundar)
3
FR FOG
20A
Far față proiectoare de ceață
4
H/L2
7,5A
Far
5
H/L3
25A
Nu este utilizat
6
ABS2
25A
Controler Sistem antiblocare roți (ABS)/ESP
7
H/L
25A
Far
8
B/U
30A
Rezervă
9
DCDC2
30A
Nu este utilizat
10
IGN
40A
Aprindere
11
ABS
40A
Sistem antiblocare roți (ABS)
12
ST
30A
Demaror
13
T/M3
7,5A
Nu este utilizat
14
F/HTR
30A
Nu este utilizat
15
RDTR
30A
Ventilator radiator
16
T/M2
30A
Nu este utilizat
Nr
Nume
Amperi [A]
Descriere
17
T/M PUMP
40A
Neutilizat
18
DCDC
30A
Neutilizat
19
—
—
Neutilizat
20
FI
20A
Injecție combustibil
21
CPRSR
10 A
Compresor
22
T/M1
15A
Neutilizat
23
BLW
30A
Ventilatoare răcire
24
—
—
Neutilizat
25
T/M5
15A
Neutilizat
26
ST SIG
7,5A
Oprire motor la relanti
27
H/LL
15A
Far (stânga)
28
H/L HI L
15A
Faruri de drum (stângi)
29
—
—
Neutilizat
30
—
—
Neutilizat
31
FI
15A
Neutilizat
32
H/LR
15A
Far (dreapta)
33
H/L HI R
15A
Faruri de drum (drepți)
