Suzuki Baleno (2015-2019) – cutia de siguranțe
Suzuki Baleno – schema cutiei de siguranțe
Anul producției: 2018, 2019, 2020.
Siguranță brichetă (priză de alimentare) în Suzuki Baleno este siguranța #12 sau #32 (ACC-2) în cutia de siguranțe a bordului.
Cutia de siguranțe în habitaclu
Se află pe partea stângă a bordului.

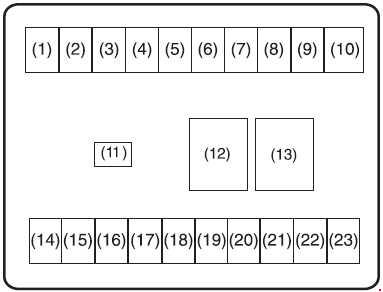

Schema cutiei de siguranțe (v.1)
(Fără sistem de pornire fără cheie sau sistem de deschidere vehicul fără cheie)
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 10 | Lumină de rezervă |
| 2 | 15 | Bobină de aprindere |
| 3 | 10 | Contor kilometraj |
| 4 | 10 | Ștergător parbriz |
| 5 | 5 | Semnal aprindere-2 |
| 6 | 15 | Lavalampada |
| 7 | 25 | Ștergător parbriz față |
| 8 | 10 | Lumină spate |
| 9 | 10 | Lumini de urgență |
| 10 | 10 | Lumini de stop |
| 11 | 30 | Alimentare geamuri |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 12 | 15 | ACC-2 |
| 13 | 5 | ACC |
| 14 | 5 | Semnal de pornire |
| 15 | 10 | Semnal de aprindere-1 |
| 16 | 10 | Sistem airbag |
| 17 | 5 | Modul control ABS (dacă este prezent) |
| 18 | 15 | Claxon |
| 19 | 20 | Încuietoare ușă |
| 20 | 25 | Dezghețator spate |
| 21 | 15 | Radio |
| 22 | 5 | Lumină plafon |
| 23 | 10 | Lumină plafon-2 |

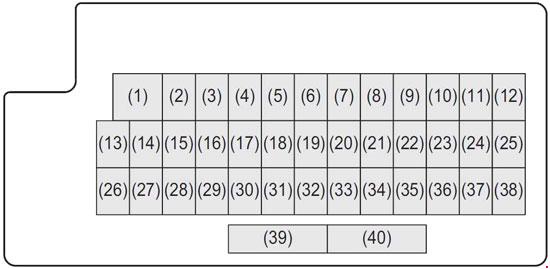

Schema cutiei de siguranțe (v.2)
(Cu sistem de aprindere fără cheie push sau sistem de acces fără cheie)
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 30 | Alimentarea geamurilor |
| 2 | 10 | Contor kilometraj |
| 3 | 15 | Bobine de aprindere |
| 4 | 5 | Semnal aprindere-1 2 |
| 5 | – | Neutilizat |
| 6 | – | Neutilizat |
| 7 | – | Neutilizat |
| 8 | 20 | Încuietoare ușă |
| 9 | 15 | Bloc volan |
| 10 | 10 | Lumini de avarie |
| 11 | 5 | Controler A-STOP |
| 12 | 10 | Lumină ceață spate |
| 13 | 5 | Modul control Sistem antiblocare roți (ABS) |
| 14 | 15 | Încălzire scaune |
| 15 | 5 | Semnal aprindere-1 3 |
| 16 | 10 | Lumină plafon-2 |
| 17 | 5 | Lumină plafon |
| 18 | 15 | Radio |
| 19 | 5 | KONT |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 20 | 5 | Buton 2 |
| 21 | 20 | Comutator temporizat al geamului |
| 22 | 5 | Cheie |
| 23 | 15 | Claxon |
| 24 | 5 | Lumină spate (stânga) |
| 25 | 10 | Lumină spate |
| 26 | 10 | Sistem airbag |
| 27 | 10 | Semnal aprindere-1 |
| 28 | 10 | Lumină rezervă |
| 29 | 5 | ACC-3 |
| 30 | 20 | Dezghețare spate |
| 31 | 10 | Oglinzi încălzite |
| 32 | 15 | ACC-2 |
| 33 | 5 | ACC |
| 34 | 10 | Ștergător parbriz |
| 35 | 5 | Semnal aprindere-2 |
| 36 | 15 | Lampa de spălat |
| 37 | 25 | Ștergător parbriz față |
| 38 | 10 | Lumini de stop |
| 39 | – | Neutilizat |
| 40 | 25 | Dezghețare spate 2 |
Cutia de siguranțe în compartiment motor

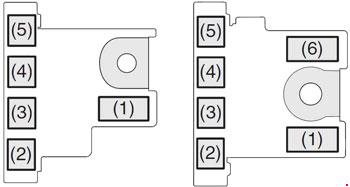

Siguranțe principale (plasate pe baterie)

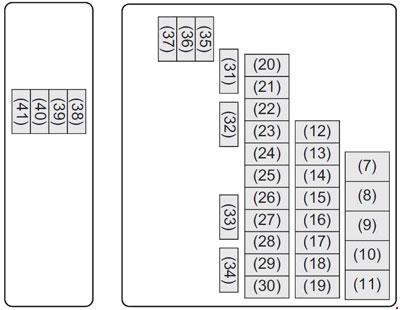

Cutii de siguranțe
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 120 | FL1 |
| 2 | 100 | FL2 |
| 3 | 80 | FL3 |
| 4 | 100 | FL4 |
| 5 | 50 | FL5 |
| 6 | 150 | FL6 |
| 7 | 30 | Demaror |
| 8 | 30 | Ventilatoare ventilator |
| 9 | 40 | Baterie |
| 10 | 40 | Motor Sistem antiblocare roți (ABS) |
| 11 | 40 | Aprindere |
| 12 | 30 | B/U |
| 13 | 30 | Baterie auxiliară |
| 14 | – | Neutilizat |
| 15 | – | Neutilizat |
| 16 | 25 | Modul control Sistem antiblocare roți (ABS) |
| 17 | 15 | Far (stânga) |
| 18 | 15 | Far (dreapta) |
| 19 | – | Neutilizat |
| 20 | – | Neutilizat |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 21 | 30 | Ventilator radiator |
| 22 | 60 | Servodirecție |
| 23 | 5 | ECM |
| 24 | 20 | Pompă combustibil |
| 25 | 20 | Far proiectoare de ceață față |
| 26 | 10 | Compresor aer |
| 27 | 50 | Comutator aprindere 2 |
| 28 | 15 | Cutie |
| 29 | 15 | FI (GAS) |
| 29 | 30 | FI principal (DIESEL) |
| 30 | 15 | Pompă CVT |
| 31 | – | Gol |
| 32 | – | Gol |
| 33 | 5 | Semnal pornire |
| 34 | – | Gol |
| 35 | 20 | INJ DRV (DIESEL) |
| 36 | – | Gol |
| 37 | 10 | FI (DIESEL) |
| 38 | – | Gol |
| 39 | 25 | Far de drum |
| 40 | 15 | Far de drum (dreapta) |
| 41 | 15 | Far de drum (stânga) |
