Suzuki XL7 (2006-2009) – cutia de siguranțe
Schema cutiei de siguranțe și relee – Suzuki XL7
Se referă la vehiculele produse în anii:
2006, 2007, 2008, 2009.
Cutia de siguranțe în habitaclu
Poziția cutiei de siguranțe
Cutia de siguranțe se află sub capacul consolei centrale din partea pasagerului.

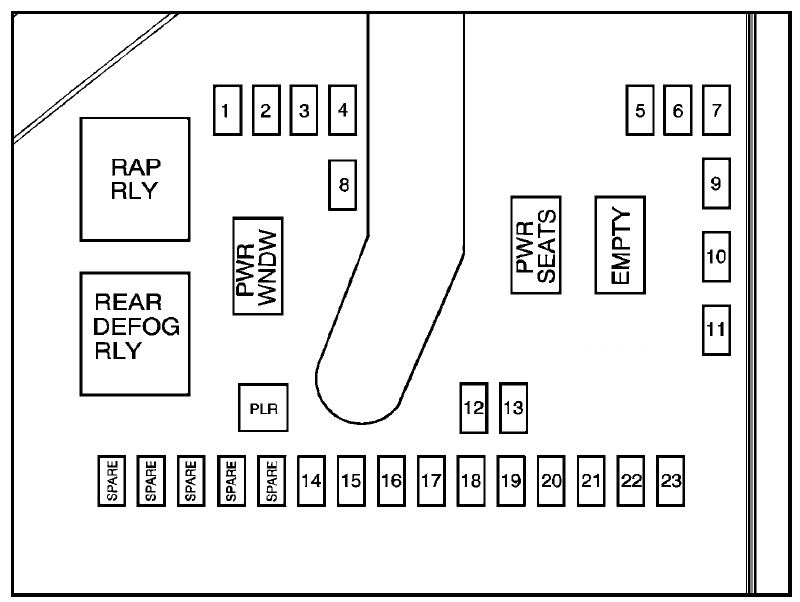

Schema cutiei de siguranțe
| Număr | Descriere |
|---|---|
| Număr | Descriere |
| 1 | Trapă |
| 2 | Divertisment pe scaun spate |
| 3 | Spălător lunetă spate |
| 4 | Geam încărcare |
| 5 | Airbag |
| 6 | Scaune încălzite |
| 7 | Conducere din partea semnalizatorului |
| 8 | Încuietori |
| 9 | Modul detecție pasager automat |
| 10 | Oglinzi laterale |
| 11 | Semnalizator din partea pasagerului |
| 12 | Amplificator |
| 13 | Iluminare volan |
| 14 | Infordivertisment |
| 15 | Sistem climatizare; actuator funcție la distanță |
| 16 | Ventilator de aerisire rezervor |
| Număr | Descriere |
|---|---|
| 17 | Radio |
| 18 | Grup |
| 19 | Cheie de aprindere |
| 20 | Modul control caroserie |
| 21 | Neutilizat |
| 22 | Lampa centrală lumină de stop înaltă; Rezistență |
| 23 | Lumini interioare |
| ZAPASOWY | Siguranțe de rezervă |
| PLR | Extractor siguranțe |
| Întrerupătoare automate | |
| PWR WNDW | Alimentare fereastră |
| PWR SEATS | Scaune electrice |
| EMPTY | Gol |
| Relee | |
| RAP RLY | Releu alimentare accesorii păstrat |
| REAR DEFOG RLY | Releu dezghețare spate |

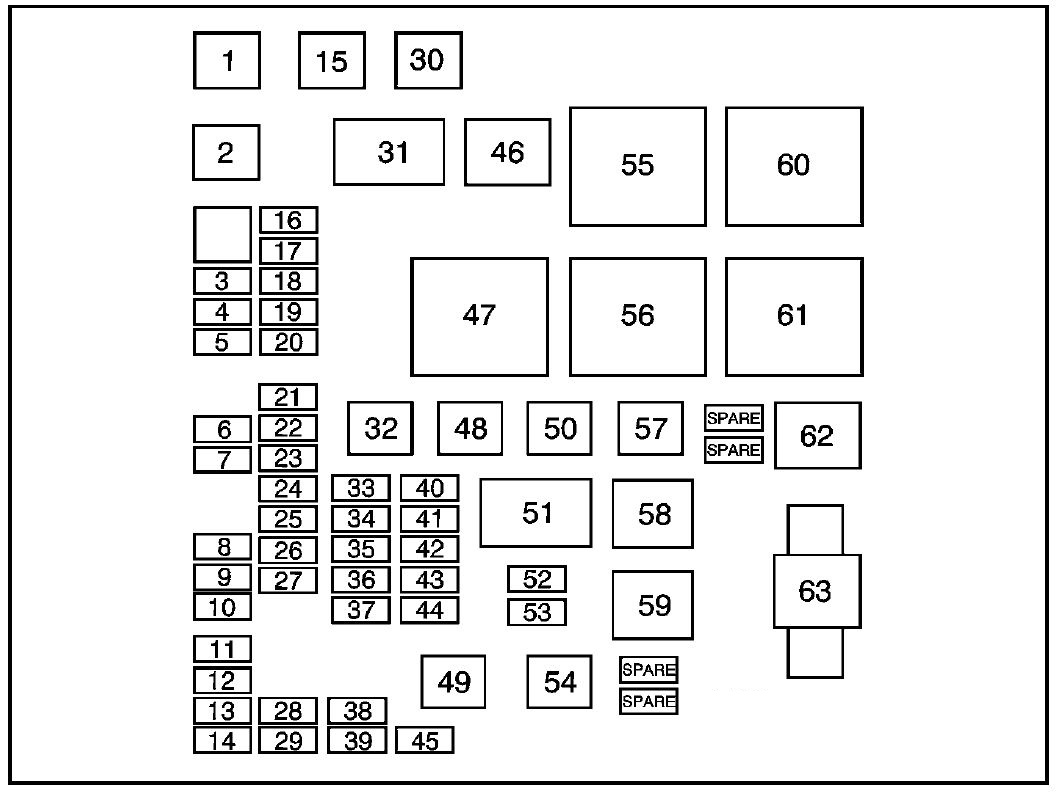

Cutia de siguranțe în compartiment motor
| Număr | Descriere |
|---|---|
| Număr | Descriere |
| 1 | Ventilator răcire 2 |
| 2 | Ventilator răcire 1 |
| 3 | Alimentare auxiliară |
| 4 | Control climatizare scaun spate |
| 5 | Gol |
| 6 | Gol |
| 7 | Sistem antiblocare roți (ABS) |
| 8 | Ambreiaj aer condiționat |
| 9 | Lumini de poziție partea șoferului |
| 10 | Lampă zi 2 |
| 11 | Lumini de drum partea pasagerului |
| 12 | Lampă poziție partea pasagerului |
| 13 | Claxon |
| 14 | Lampă poziție partea șoferului |
| 15 | Demaror |
| 16 | Control electronic clapetă; Modul control motor |
| 17 | Dispozitiv emițător 1 |
| 18 | Bobine de aprindere, injectoare |
| 19 | Bobine ciudate, injectoare |
| 20 | Dispozitiv emițător 2 |
| 21 | Gol |
| 22 | Modul control sistem alimentare, aprindere |
| 23 | Cutie |
| 24 | Senzor debit aer |
| 25 | Display sistem airbag |
| 26 | Gol |
| 27 | Lumină de stop |
| 28 | Lumini de poziție partea pasagerului |
| 29 | Lumini de drum partea șoferului |
| 30 | Baterie principală 3 |
| 32 | Gol |
| 33 | Modul control motor, baterie |
| Număr | Descriere |
|---|---|
| 34 | Modul control cutie, baterie |
| 35 | Lampă parcare remorcă |
| 36 | Spălător lunetă față |
| 37 | lumină de stop partea șoferului; Semnal aprindere |
| 38 | Gol |
| 39 | Pompă combustibil |
| 40 | Pressofondo spate pentru accesorii |
| 41 | Tracțiune integrală |
| 42 | Control tensiune reglabil |
| 43 | lumină de stop lateral remorcă partea pasagerului; Semnal aprindere |
| 44 | Gol |
| 45 | Garnitură față, spate |
| 48 | Dezghețător spate |
| 49 | Motor sistem antiblocare |
| 50 | Baterie principală 2 |
| 52 | Lumini de zi |
| 53 | Proiectoare de ceață |
| 54 | Ventilator sistem climatizare |
| 57 | Baterie principală 1 |
| 63 | Servodirecție electrică |
| Releu | |
| 31 | Aprindere principală |
| 46 | Ambreiaj compresor aer condiționat |
| 47 | Sistem alimentare |
| 51 | Gol |
| 55 | Manivelă |
| 56 | Ventilator 1 |
| 58 | lumină de stop lateral remorcă partea pasagerului; Semnal aprindere |
| 59 | lumină de stop partea șoferului; Semnal aprindere |
| 60 | Ventilator 3 |
| 61 | Ventilator 2 |
| 62 | Pompă combustibil |
