Suzuki Liana (2001-2008) – cutia de siguranțe
Schema cutiei de siguranțe și relee – Suzuki Aero (Liana)
Se referă la vehiculele produse în anii:
2001, 2002, 2003, 2004, 2005, 2006, 2007 și 2008.

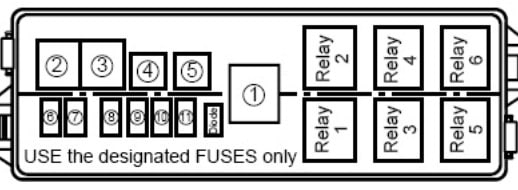

Compartiment motor
Se află lângă baterie, sub capacul protector, pe care va fi aplicat schema actuală.
Descriere
- Baterie 80A, alternator, toate circuitele
- 60A întrerupător aprindere
- Cutia de siguranțe 60A, cutia de siguranțe compartiment motor
- 60A Sistem antiblocare roți (ABS). Unitate de acționare și control
- Releu ventilator 30A
- 15A Set de semnalizatoare, Far – far dreapta (R)
- 15A Far – far stânga (L)
- 30A Releu control ventilator radiator nr. 1 Releu control ventilator radiator nr. 2
- Releu compresor 20A, releu ventilator climatizare
- 15A Releu principal
- 15A întrerupător lumină de stop
Separat, pe terminalul bateriei, poate fi prezentă siguranța principală de distribuție.

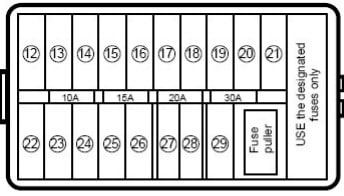

Compartiment pasageri
Se află sub bord, pe partea șoferului, în spatele capacului protector.
Descriere
| 12 | Releu compresor 10A, releu ventilator climatizare, întrerupător oglindă încălzită, releu motor ventilator, releu motor ventilator (Hi) |
| 13 | 15A Scaun încălzit |
| 14 | 20A Întrerupător încălzire lunetă spate (station wagon) sau releu încălzire lunetă spate |
| 15 | 15 A ECM, conector date, set semnalizatoare, faruri, iluminare interioară, iluminare portbagaj, stereo, TCM |
| 16 | Far spate proiectoare de ceață 10A, întrerupător far spate proiectoare de ceață, controler far spate proiectoare de ceață |
| 17 | Alarmă 10A |
| 18 | 15A rezervă |
| 19 | 10A Releu H / T (far / retro) sau Dimensiuni (retro), iluminare instrumente și plăcuțe |
| 20 | 20A Închidere centralizată |
| 21 | Rezervă |
| 22 | 15A Unitate control electronic SRS |
| 23 | Alternator 15A, bobine de aprindere |
| 24 | Controler încuietoare ușă 10A, întrerupător lumină de avarie, întrerupător lumină marșarier, senzor cutie viteze, mod mânere, întrerupător control mod |
| 25 | 15A Ștergătoare parbriz, motor ștergător față, actuator poziție faruri (L), actuator poziție faruri (R), întrerupător poziție faruri, combinație întrerupătoare, releu ștergător spate, motor ștergător spate |
| 26 | Unitate control electronic ABS 10A, |
| 27 | 10A Set semnalizatoare |
| 28 | 15A Siguranță brichetă, alimentare întrerupător oglindă, radio, amplificator antenă |
| 29 | 15A Conector alimentare accesoriu |
