Suzuki Ciaz (2014-2018) – cutia de siguranțe
Schema cutiei de siguranțe și relee – Suzuki Ciaz
Se referă la vehiculele produse în anii:
2014, 2015, 2016, 2017, 2018.

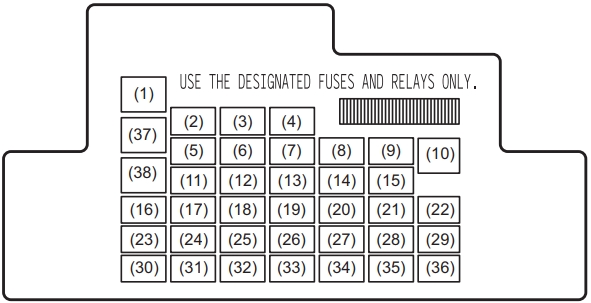

Schema cutiei de siguranțe a bordului
Cutia de siguranțe se află sub bord, pe partea șoferului. Scoateți capacul cutiei de siguranțe apăsând pe ambele capete și ridicând capacul.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 20 | Alimentare geam |
| 2 | 20 | Blocare volan |
| 3 | – | Neutilizat |
| 4 | 20 | Dezghețare spate |
| 5 | – | Neutilizat |
| 6 | – | Neutilizat |
| 7 | – | Neutilizat |
| 8 | 7,5 | Semnal pornire |
| 9 | 15 | ACC-2 |
| 10 | 30 | Alimentare geam |
| 11 | 10 | Lumini de urgență |
| 12 | 7,5 | BCM |
| 13 | 15 | Bobine de aprindere |
| 14 | 10 | Modul control ABS |
| 15 | 15 | ACC |
| 16 | 10 | Controler A-STOP |
| 17 | 15 | Claxon |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 18 | 10 | Lumină de stop |
| 19 | 10 | Sistem airbag |
| 20 | 10 | Lumină de rezervă |
| 21 | 15 | WIP |
| 22 | 25 | Ștergător față |
| 23 | 7,5 | Lumină plafon |
| 24 | – | Neutilizat |
| 25 | – | Neutilizat |
| 26 | – | Neutilizat |
| 27 | 7,5 | Semnal aprindere-1 |
| 28 | 15 | Radio 2 |
| 29 | 10 | ACC-3 |
| 30 | 15 | Radio |
| 31 | 10 | Lumină spate |
| 32 | 20 | D/L |
| 33 | 7,5 | Comutator lumină de stop / comutator ambreiaj |
| 34 | 10 | Contor kilometraj |
| 35 | 7,5 | Semnal aprindere-2 |
| 36 | – | Neutilizat |

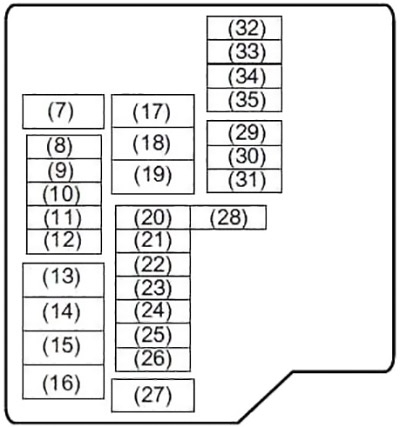

Schema cutiei de siguranțe în compartiment motor
Siguranța principală, siguranțele primare și unele siguranțe individuale se află în compartiment motor. Dacă siguranța principală se arde, niciun component electric nu va funcționa. În cazul arderii siguranței principale, niciun component electric din grupul de sarcină corespunzător nu va funcționa.
Pentru a scoate siguranța, utilizați extractorul de siguranțe prezent în cutia de siguranțe. Intensitatea curentului fiecărei siguranțe este indicată pe partea din spate a capacului cutiei de siguranțe.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 100 | FL1 (Benzină) |
| 450 | FL1 (Diesel) | |
| 2 | 100 | FL2 |
| 3 | 100 | FL3 |
| 4 | 50 | FL4 |
| 5 | 80 | FL5 |
| 6 | 100 | FL6 |
| 7 | 50 | Comutator aprindere -2 |
| 8 | 7,5 | ECM |
| 0 | 15 | Releu cutie automată |
| 10 | – | Neutilizat |
| 11 | 10 | Compresor aer |
| 12 | 15 | FI (Benzină) |
| 13 | 30 | FI (Diesel) |
| 14 | 60 | Servodirecție |
| 15 | 30 | Ventilator radiator |
| 16 | 30 | CDSR |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 17 | 30 | Ventilator răcire |
| 18 | 30 | Pornire motor |
| 19 | 40 | Motor Sistem antiblocare roți (ABS) |
| 20 | 30 | B/U |
| 21 | 15 | Faruri de întâlnire (stânga) |
| 22 | 15 | Faruri de întâlnire (dreapta) |
| 23 | 25 | Modul control Sistem antiblocare roți (ABS) |
| 24 | 30 | DCDC |
| 25 | 20 | Far față proiectoare de ceață |
| 26 | 25 | Far |
| 27 | 40 | Aprindere |
| 28 | 7,5 | Semnal pornire |
| 29 | 20 | INJ DRV (Diesel) |
| 30 | 10 | FI 2 |
| 31 | 15 | F/P (Diesel) |
| 32 | 15 | Faruri de drum (stânga) |
| 33 | 15 | Faruri de drum (dreapta) |
| 34 | – | Neutilizat |
| 35 | 7,5 | WIP SUB |
