Subaru Outback (2010-2012) – cutia de siguranțe
Subaru Outback (2010-2012) – schema cutiei de siguranțe
Anul producției: 2010, 2011, 2012.
Siguranțele brichetă (priză de alimentare) în Subaru Outback (2010-2012) sunt siguranțele 13 și 20 în cutia de siguranțe a bordului.

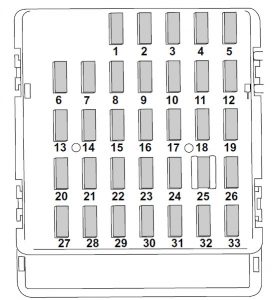

Panoul de siguranțe situat în habitaclu
| Nr | Amperi [A] | Descriere |
| 1 | 15 | Conector cârlig remorcă |
| 2 | 20 | Geam electric spate (partea stângă) |
| 3 | 20 | Geam electric (partea șoferului) |
| 4 | 7,5 | Sistem navigație;
Dezghețare ștergător parbriz față; Trapă. |
| 5 | 7,5 | Indicator combinat |
| 6 | 7,5 | Oglinzi retrovizoare electrice |
| 7 | 7,5 | Unitate integrată |
| 8 | 15 | Lumină de stop |
| 9 | 15 | Releu încălzire scaun |
| 10 | 7,5 | Alimentare (baterie) |
| 11 | 7,5 | Activează semnalul unității |
| 12 | 15 | Unitate integrată;
Cutie automată. |
| 13 | 20 | Priză electrică |
| 14 | — | — |
| 15 | 20 | Geam electric spate (partea dreaptă) |
| 16 | — | — |
| 17 | 15 | Dezghețare ștergător față |
| 18 | 7,5 | Lumină de rezervă |
| 19 | 7,5 | Frână de parcare electronică;
Unitate sistem Hill Holder. |
| 20 | 10 | Priză alimentare accesorii |
| 21 | 7,5 | Releu demaror |
| 22 | 15 | Climatizare |
| 23 | — | — |
| 24 | 15 | Audio, sistem navigație |
| 25 | 15 | Sistem airbag SRS |
| 26 | 7,5 | Ventilator principal |
| 27 | 30 | Releu alimentare geam |
| 28 | — | — |
| 29 | 20 | Geam electric (partea pasagerului) |
| 30 | — | — |
| 31 | 7,5 | Climatizare automată |
| 32 | — | — |
| 33 | 7,5 | Sistem antiblocare roți (ABS);
Componentă control dinamic vehicul; Servodirecție. |

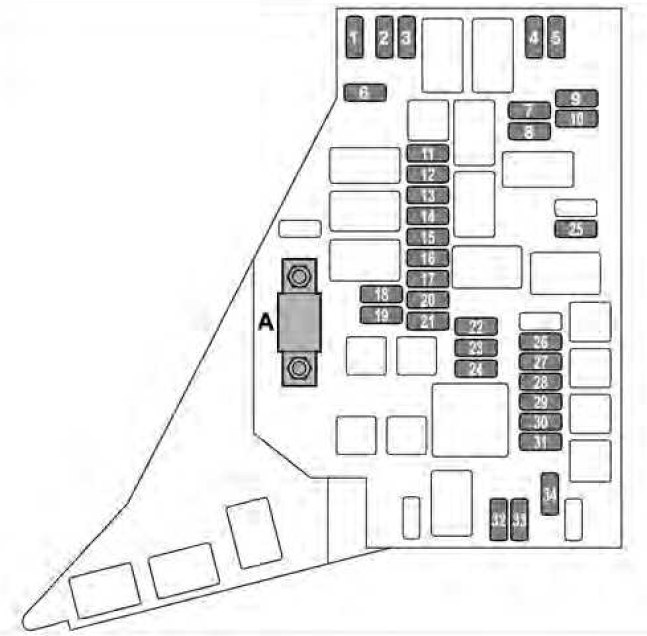

Panoul cutiei de siguranțe situat în compartiment motor
| Nr | Amperi [A] | Descriere |
| 1 | 7,5 | Unitate control CVT |
| 2 | 7,5 | Claxon jos |
| 3 | 7,5 | Claxon sus |
| 4 | 15 | Faruri de întâlnire (partea dreaptă) |
| 5 | 15 | Faruri de întâlnire (partea stângă) |
| 6 | 20 | Pompă combustibil |
| 7 | 10 | Faruri de drum (partea stângă) |
| 8 | 10 | Faruri de drum (partea dreaptă) |
| 9 | 20 | Unitate control cutie CVT |
| 10 | 7,5 | Alternator |
| 11 | 20 | Trapă |
| 12 | 7,5 | Unitate control motor |
| 13 | 15 | Unitate control motor |
| 14 | 15 | Bobine de aprindere |
| 15 | 15 | Unitate control motor |
| 16 | 15 | Unitate control motor |
| 17 | 15 | Unitate control automată cutie |
| 18 | 10 | Iluminare |
| 19 | 10 | Lumină spate combinată |
| 20 | 15 | Lumini de urgență și semnalizatoare (controler caroserie) |
| 21 | 20 | Blocare uși (controler caroserie) |
| 22 | 15 | Ștergător spate, spălător parbriz spate |
| 23 | 10 | Ștergător față |
| 24 | 30 | Ștergător față |
| 25 | 25 | Dezumidificator lunetă spate;
Încălzitor oglinzi; Dezghețare ștergător față. |
| 26 | 15 | Ventilatoare motor ventilator |
| 27 | 15 | Ventilatoare motor ventilator |
| 28 | 25 | Unitate audio |
| 29 | 25 | Ventilator auxiliar |
| 30 | 25 | Ventilator principal |
| 31 | 30 | Sistem antiblocare roți (ABS)/unitate control dinamică vehicul |
| 32 | 10 | Lumină ceață (partea dreaptă) |
| 33 | 10 | Lumină ceață (partea stângă) |
| 34 | 10 | Rezervă (controler caroserie) |
| A | Siguranță principală | |
