Subaru XV (2011-2016) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Subaru XV (2011–2016), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța alocarea fiecărei siguranțe (dispunerea siguranțelor).
Subaru XV (Crosstrek) (2011-2015) – schema cutiei de siguranțe
Anul producției: 2011, 2012, 2013, 2014, 2015.
Siguranțele Brichetă (priză de alimentare) în Subaru XV sunt siguranțele 13 și 20 în cutia de siguranțe a bordului.

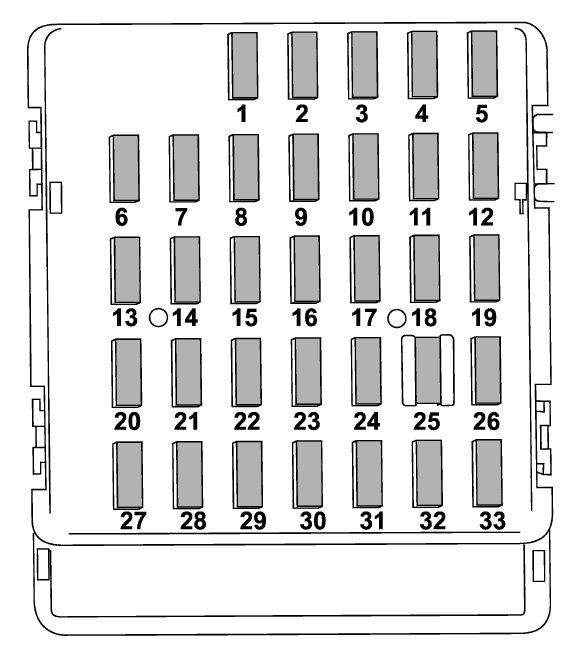

Panou instrumente
| Nr | Amperi [A] | Descriere |
|---|---|---|
| 1 | 20A | Conector remorcă |
| 2 | Gol | |
| 3 | 15A | Blocare uși |
| 4 | 10 A | Releu dezghețare ștergător parbriz față |
| 5 | 10 A | Contor kilometraj combinat;
Ceas. |
| 6 | 7,5A | Oglinzi retrovizoare electrice;
Releu încălzire scaune. |
| 7 | 15A | Contor kilometraj combinat;
Unitate integrată. |
| 8 | 15A | Lumină de stop |
| 9 | 15A | Dezghețare ștergător parbriz față |
| 10 | 7,5A | Alimentare (baterie) |
| 11 | 7,5A | Semnal pornire |
| 12 | 15A | Unitate control cutie;
Unitate control motor; Unitate integrată. |
| 13 | 20A | Priză alimentare accesorii (consolă centrală);
AC 110 V (dacă este instalat). |
| 14 | 15A | Lumini de poziție;
Lumini spate; Lumini spate combinate. |
| 15 | 10 A | Lumina portbagajului;
Ceas. |
| 16 | 7,5A | Iluminare |
| 17 | 15A | Încălzitoare scaune |
| 18 | 10 A | Siguranță de rezervă |
| 19 | 7,5A | (Rezervă) |
| 20 | 10 A | Priză alimentare accesoriu (bord) |
| 21 | 7,5A | Releu demaror |
| 22 | 10 A | Climatizare;
Bobină releu dezghețare lunetă spate. |
| 23 | Gol | |
| 24 | 10 A | Unitate audio;
Ceas. |
| 25 | 15A | Sistem airbag SRS |
| 26 | 7,5A | Releu alimentare geam;
Releu ventilator principal radiator. |
| 27 | 15A | Ventilatoare |
| 28 | 15A | Ventilatoare |
| 29 | 15A | Proiectoare de ceață |
| 30 | Gol | |
| 31 | 7,5A | Climatizare automată;
Unitate integrată. |
| 32 | 7,5A | Comutator ambreiaj;
Unitate control blocare volan. |
| 33 | 7,5A | Unitate control dinamică vehicul |

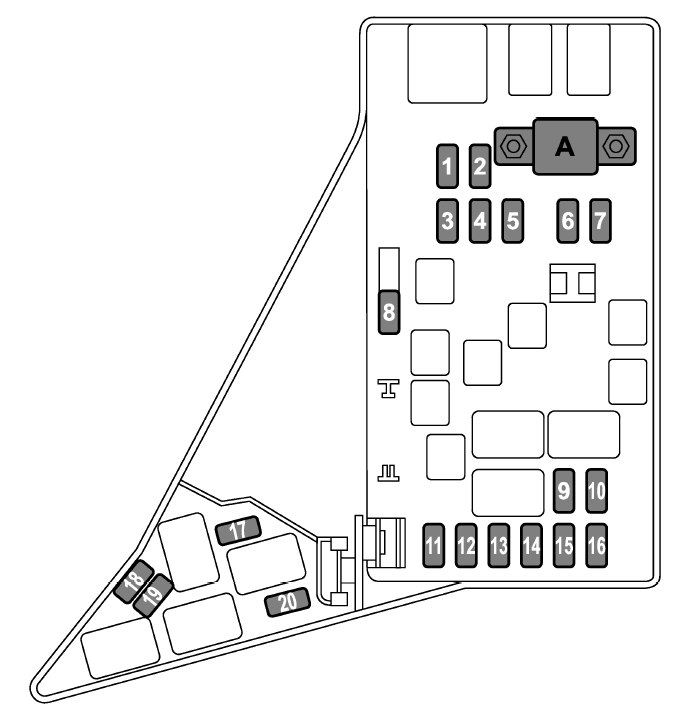

Compartiment motor
| Nr | Amperi [A] | Descriere |
|---|---|---|
| 1 | 30 | Unitate ABS;
Unitate control dinamic vehicul. |
| 2 | 25 | Ventilator principal (ventilator răcire) |
| 3 | 25 | Ventilator auxiliar (ventilator răcire) |
| 4 | — | — |
| 5 | — | — |
| 6 | 30 | Far (faruri de întâlnire) |
| 7 | 15 | Far (faruri de drum) |
| 8 | 20 | Marșarier |
| 9 | 15 | Claxon |
| 10 | 25 | Dezghețare lunetă spate;
Încălzire oglinzi. |
| 11 | 15 | Pompă combustibil |
| 12 | 20 | Modul control cutie automată |
| 13 | 7,5 | Modul control motor |
| 14 | 15 | Semnalizatoare și lumini de urgență |
| 15 | 15 | Releu iluminare spate |
| 16 | 7,5 | Alternator |
| 17 | — | — |
| 18 | — | — |
| 19 | 15 | Far (faruri de întâlnire – partea dreaptă) |
| 20 | 15 | Far (faruri de întâlnire – partea stângă) |
Subaru XV (2016) – schema cutiei de siguranțe
Anul producției: 2016.
Siguranțele brichetei (priză de alimentare) în Subaru XV sunt siguranța 13 în cutia de siguranțe a bordului.

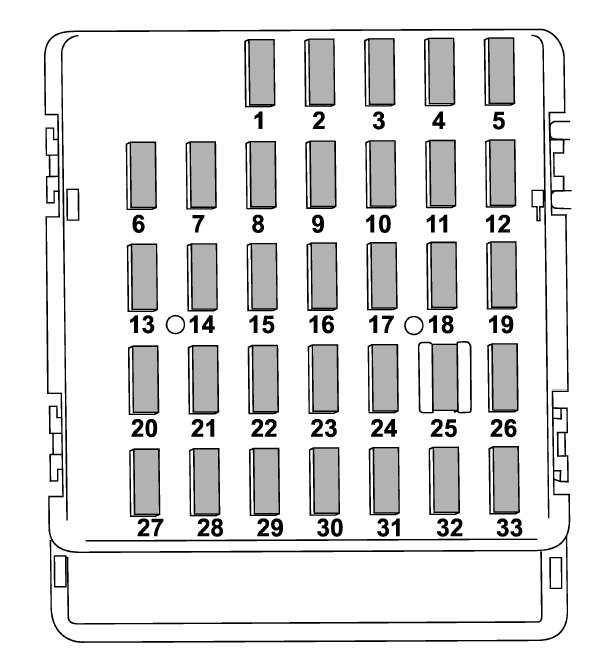

Panoul de siguranțe situat în habitaclu
| Nr | Amperaj [A] | Descriere |
| 1 | 20 | Conector cârlig remorcă |
| 2 | — | — |
| 3 | 15 | Bloc încuietori |
| 4 | 10 | Releu dezghețare ștergător parbriz față |
| 5 | 10 | Contor kilometraj combinat;
Ceas. |
| 6 | 7,5 | Oglinzi retrovizoare electrice;
Releu încălzire scaune. |
| 7 | 15 | Contor kilometraj combinat;
Unitate integrată. |
| 8 | 15 | Lumină de stop |
| 9 | 15 | Dezghețare ștergător parbriz față |
| 10 | 7,5 | Alimentare (baterie) |
| 11 | 7,5 | Activează semnalul unității |
| 12 | 15 | Unitate control cutie automată;
Unitate control motor; Unitate integrată. |
| 13 | 20 | Priză alimentare accesorii (consolă centrală);
AC110V (dacă este instalat). |
| 14 | 15 | Lumini de poziție, lumină spate, lumină spate combinată |
| 15 | 10 | Lumină portbagaj, ceas |
| 16 | 7,5 | Iluminare |
| 17 | 15 | Încălzitoare scaune |
| 18 | 10 | Lumină de rezervă |
| 19 | 7,5 | Releu alimentare geam;
Releu ventilator principal radiator. |
| 20 | 10 | Priză alimentare accesorii (bord) |
| 21 | 7,5 | Releu demaror |
| 22 | 10 | Climatizare;
Bobină releu dezghețare lunetă spate. |
| 23 | — | — |
| 24 | 10 | Unitate audio;
Ceas. |
| 25 | 15 | Sistem airbag SRS |
| 26 | — | — |
| 27 | 15 | Ventilatoare |
| 28 | 15 | Ventilatoare |
| 29 | 15 | Proiectoare de ceață |
| 30 | — | — |
| 31 | 7,5 | Climatizare automată;
Unitate integrată. |
| 32 | 7,5 | Comutator ambreiaj;
Unitate control blocare volan. |
| 33 | 7,5 | Unitate control dinamică vehicul |

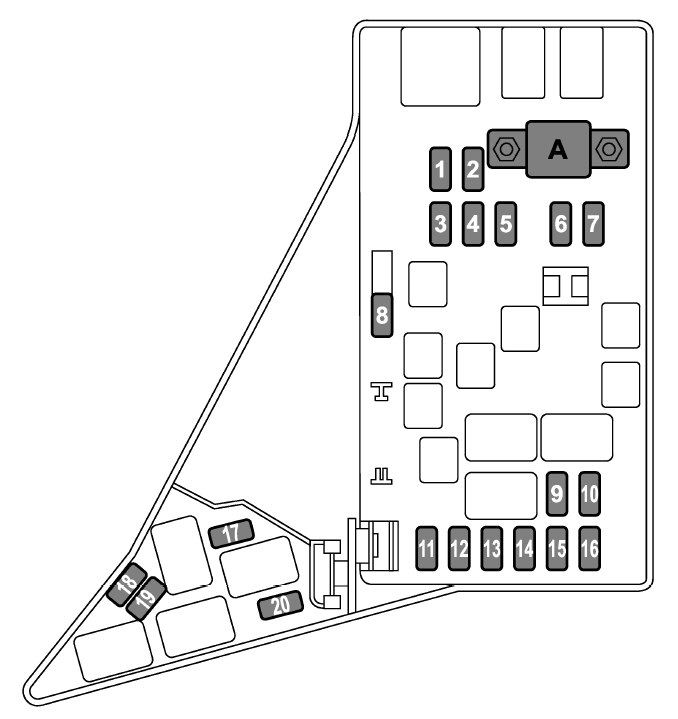

Panoul cutiei de siguranțe situat în compartiment motor
compartiment motor
| Nr | Amperi [A] | Descriere |
| 1 | 30 | Unitate ABS;
Unitate control dinamică vehicul. |
| 2 | 25 | Ventilator principal (ventilator răcire) |
| 3 | 25 | Ventilator auxiliar (ventilator răcire) |
| 4 | — | — |
| 5 | — | — |
| 6 | 30 | Far (faruri de întâlnire) |
| 7 | 15 | Far (faruri de drum) |
| 8 | 20 | Rezervă |
| 9 | 15 | Claxon |
| 10 | 25 | Dezghețare lunetă spate;
Încălzire oglinzi. |
| 11 | 15 | Pompă combustibil |
| 12 | 20 | Unitate control cutie CVT |
| 13 | 7,5 | Unitate control motor |
| 14 | 15 | Lumini avertizare semnalizare și urgență |
| 15 | 15 | Releu spate și iluminare |
| 16 | 7,5 | Alternator |
| 17 | — | — |
| 18 | 10 | Telematică |
| 19 | 15 | Far (faruri de întâlnire – partea dreaptă) |
| 20 | 15 | Far (faruri de întâlnire – partea stângă) |
| A | Siguranță principală | |
