Subaru Forester (1997-2018) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe ale Subaru Forester (1997–2018), vei obține informații despre poziția panourilor de siguranțe din interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).

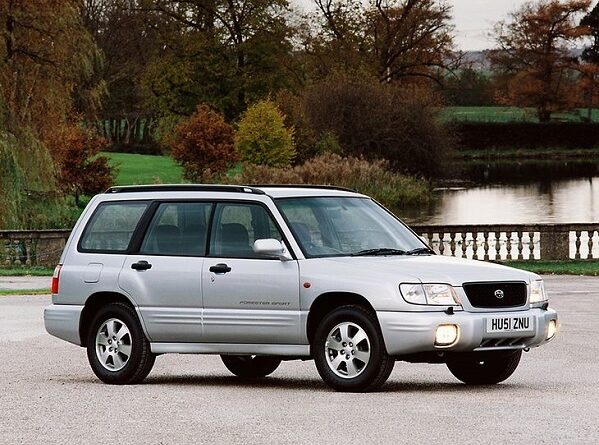

Subaru Forester (1997-2002) – schema siguranței
Anul producției: 1997, 1998, 1999, 2000, 2001, 2002.
Siguranțele Brichetă (priză de alimentare) în Subaru Forester sunt siguranța 4 în panoul de siguranțe al bordului.

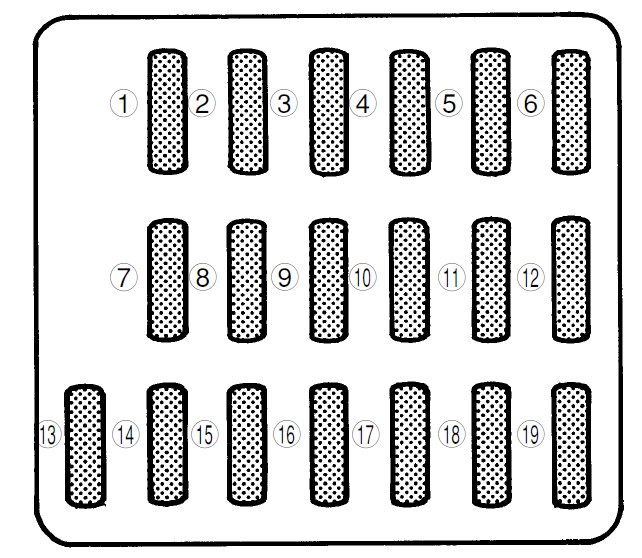

Panou siguranțe situat în spatele tăviței pentru monede
| Nr | Amperi [A] | Descriere |
| 1 | 15 | Ventilator încălzitor |
| 2 | 15 | Ventilator încălzitor |
| 3 | 15 | Închidere electrică a ușilor |
| 4 | 20 | Brichetă;
Oglinzi retrovizoare electrice. |
| 5 | 10 | Lumini poziție spate;
Lumină de parcare. |
| 6 | 15 | Sistem airbag SRS |
| 7 | 15 | Proiectoare de ceață |
| 8 | 20 | Electrovalvă Sistem antiblocare roți (ABS) |
| 9 | 15 | Ceas radio |
| 10 | – | Gol |
| 11 | 15 | Sistem aprindere motor;
Sistem airbag SRS. |
| 12 | 10 | Reglare luminozitate iluminare |
| 13 | 15 | Dezgheț ștergător |
| 14 | – | Gol |
| 15 | 20 | Ștergător și spălător parbriz față;
Ștergător și spălător parbriz spate. |
| 16 | 20 | Lumină de stop |
| 17 | 15 | Climatizare |
| 18 | 15 | Lumină marșarier;
Pilot automat; Control ABS. |
| 19 | 20 | Priză alimentare accesorii spate;
Încălzire scaun. |

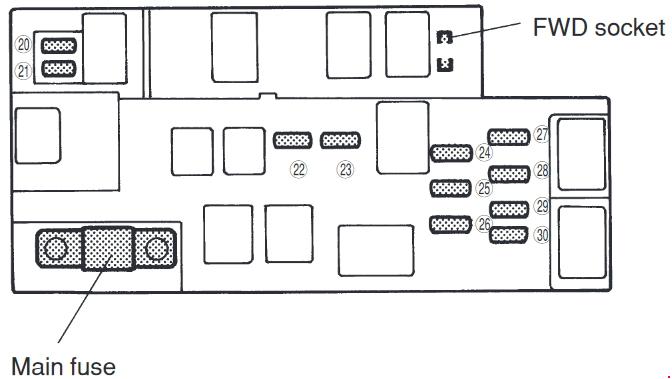

Panou siguranțe situat în compartiment motor
| Nr | Amperi [A] | Descriere |
| 20 | 20 | Ventilator radiator (principal) |
| 21 | 20 | Ventilator radiator (auxiliar) |
| 22 | 20 | Dezumidificator lunetă spate |
| 23 | 15 | Lumini de urgență;
Claxon. |
| 24 | 15 | Martor avertizare sistem airbag |
| 25 | 10 | Unitate control cutie automată |
| 26 | 10 | Alternator |
| 27 | 15 | Far (partea dreaptă) |
| 28 | 15 | Far (partea stângă) |
| 29 | 20 | Comutator iluminare |
| 30 | 15 | Iluminare interioară;
Ceas. |
Subaru Forester (2017-2018) – schema cutiei de siguranțe
Anul producției: 2017, 2018.
Siguranțele Brichetă (priză de alimentare) în Subaru Forester sunt siguranța 13 și 20 în panoul cutiei de siguranțe de la bord.
Panou cutie de siguranțe situat în habitaclu
| Nr | Amperi [A] | Descriere |
| 1 | 20 | Conector remorcă |
| 2 | 15 | Încălzire scaune spate |
| 3 | 15 | Blocare uși |
| 4 | 10 | Releu dezghețare ștergător parbriz față |
| 5 | 10 | Instrument combinat |
| 6 | 7,5 | Oglinzi retrovizoare electrice;
Releu încălzire scaune. |
| 7 | 15 | Contor kilometraj combinat;
Unitate integrată. |
| 8 | 20 | Lumină de stop |
| 9 | 15 | Dezghețare ștergător parbriz față |
| 10 | 7,5 | D-OP +B |
| 11 | 7,5 | Activează semnal unitate |
| 12 | 15 | Cutie automată;
Modul control motor; Unitate integrată. |
| 13 | 20 | Priză alimentare accesoriu (consolă centrală) |
| 14 | 15 | Lumini de poziție;
Lumini spate; Lumini spate combinate. |
| 15 | 10 | Iluminare portbagaj;
Unitate fără cheie. |
| 16 | 10 | Iluminare |
| 17 | 15 | Încălzitoare scaune |
| 18 | 10 | Lumină de rezervă |
| 19 | 7,5 | Releu ștergător parbriz |
| 20 | 10 | Priză alimentare accesorii (bord) |
| 21 | 7,5 | Releu pornire |
| 22 | 10 | Climatizare;
Bobină releu dezghețare lunetă spate. |
| 23 | — | — |
| 24 | 10 | Unitate audio;
Sistem de navigație (dacă este prezent în echipare). |
| 25 | 15 | Sistem airbag SRS |
| 26 | — | — |
| 27 | 15 | Ventilatoare |
| 28 | 15 | Ventilatoare |
| 29 | 15 | Proiectoare de ceață |
| 30 | — | — |
| 31 | 7,5 | Climatizare automată;
Unitate integrată. |
| 32 | 7,5 | Comutator ambreiaj;
Unitate control blocare direcție. |
| 33 | 7,5 | Unitate control dinamică vehicul |
Panou cutia de siguranțe situat în compartiment motor
| Nr | Amperi [A] | Descriere |
| 1 | 30 | Unitate ABS;
Unitate control dinamică a vehiculului. |
| 2 | 25 | Ventilator principal (ventilator răcire) |
| 3 | 10 | Ventilator auxiliar (ventilator răcire) |
| 4 | — | — |
| 5 | 25 | Audio |
| 6 | 30 | Far (faruri de întâlnire) |
| 7 | 15 | Far (faruri de drum) |
| 8 | 20 | Lumină de rezervă |
| 9 | 15 | Claxon |
| 10 | 25 | Dezghețare lunetă spate;
Încălzire oglinzi. |
| 11 | 15 | Pompă combustibil |
| 12 | 20 | Modul control transmisie CVT |
| 13 | 7,5 | Modul control motor |
| 14 | 15 | Lumini de avarie și semnalizatoare |
| 15 | 15 | Releu lumini spate și iluminare |
| 16 | 7,5 | Alternator |
| 17 | — | — |
| 18 | — | — |
| 19 | 15 | Far (faruri de întâlnire – partea dreaptă) |
| 20 | 15 | Far (faruri de întâlnire – partea stângă) |
