Jeep Renegade (2014-2022) – cutia de siguranțe
Jeep Renegade (2014-2015) – schema cutiei de siguranțe
Anul producției: 2014, 2015.
Siguranță brichetă (priză de alimentare) în Jeep Renegade siguranța F94 și F30 (portbagaj) se află în panoul cutiei de siguranțe al bordului.
Panou cutie de siguranțe în compartiment motor
Panoul cutiei de siguranțe în compartiment motor se află pe partea stângă a compartimentului motor.
| Nr | Maxi | Siguranță cartuș | Mikro | Descriere |
| F01 | 70 | — | — | Modul computer caroserie |
| F02 | 70 | — | — | Computer caroserie modul;
Unitate distribuție spate. |
| F03 | — | 20 | — | Controler alimentare computer bord |
| F04 | — | 30 | — | Modul electronic control frâne |
| F05 | 70 | — | — | Servodirecție electrică |
| F06 | 20 | — | — | Ventilator răcire motor |
| F07 | 40 – 1.4 Senzor aer climatizare |
Ventilator răcire motor | ||
| 50 – 1.4 cu climatizare și toate modelele 2.4 |
||||
| F08 | — | 30 | — | Cutie automată, GSM |
| F09 | — | — | 5 | Motor modul control |
| F10 | — | — | 15 | Claxon |
| F11 | — | — | 10 – motor 1.4 | Alimentare sarcini secundare |
| — | — | 25 – motoare 2.4 | ||
| F14 | — | — | 7,5 | Încălzitor „pre-descărcare” |
| F15 | 40 | — | — | Pompă modul control frâne |
| F 16 | — | — | 5 | Puterea modulului control motor;
Cutie automată. |
| F17 | — | — | 10 – Motoare 1.4 | Furnizează sarcini de bază |
| — | — | 15 – Motoare 2.4 | ||
| F18 | — | — | 20 | Alimentarea aprinderii prizei spate de încărcare 12 V |
| F19 | — | — | 7,5 | Compresor aer condiționat |
| F20 | — | — | 5 | Electronica tracțiune integrală |
| F21 | — | — | 15 | Pompă combustibil |
| F22 | — | — | 20 | Motor modul control putere |
| F23 | — | — | 30 | Parbriz încălzit – dacă este prezent |
| F24 | — | — | 15 | Unitate alimentare electronică;
Cutie automată. |
| F30 | — | — | 20 Client instalat de ) |
Ieșire spate de încărcare 12 V;
Alimentare baterie. |
| F83 | — | 40 | — | Ventilator aer condiționat |
| F84 | — | — | 30 | Alimentare;
Tratare pe patru roți. |
| F87 | — | — | 5 | Cutie automată levier schimbător |
| F88 | — | — | 7,5 | Oglinzi exterioare încălzite |
| F89 | — | — | 30 | Geam spate încălzit |
| F30 | — | — | 5 | Senzor IBS (stare încărcare baterie) |

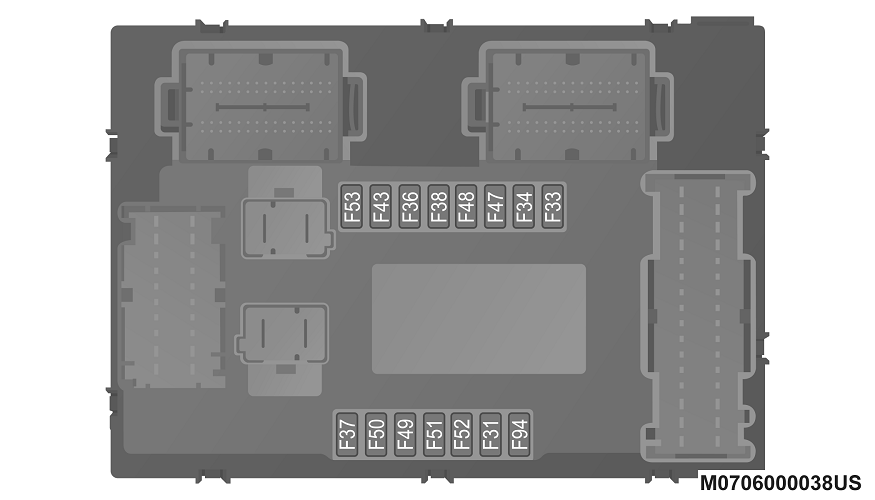

Panou cutia de siguranțe bord (Bloc siguranțe computer de bord)
Controlerul se află pe partea stângă a coloanei volanului în partea inferioară a bordului.
| Nr | Mini siguranțe | Descriere |
| F31 | 7,5 | Lumini intermitente;
Scaune față electrice; Ventilator aer condiționat. |
| F33 | 20 | Geam electric față (partea șoferului) |
| F34 | 20 | Geam electric față (partea pasagerului) |
| F36 | 15 | Alimentare sistem Uconnect®;
Climatizare; Alarmă; Oglinzi exterioare rabatabile electric; Port USB. |
| F37 | 10 | Sistem avertizare coliziune frontală Power Forward Collision Warning Plus;
Tracțiune integrală (AWD); IPC. |
| F38 | 20 | Închidere centralizată |
| F42 | 7,5 | Alimentare sub cheie și blocare |
| F43 | 20 | Pompă ștergător bidirecțională |
| F47 | 20 | Geam electric spate (partea șoferului) |
| F48 | 20 | Geam electric spate (partea pasagerului) |
| F49 | 7,5 | Alimentare ParkSense;
Iluminare punct plafon față; Oglinzi; Trapă; Scaune față încălzite; baterie stabilizatoare; Sistem ESC, ESL. |
| F50 | 7,5 | Alimentare airbag |
| F51 | 7,5 | Alimentare alarmă;
Lumină ambientală față; Compresor climatizare; Comutator pedală frână (NC); Cutie automată cu bord; Compas; Cameră spate; Nivelare faruri; Climatizare. |
| F53 | 7,5 | Alimentare IPC;
Dispozitiv pornire; Sistem Keyless Enter-N-Go. |
| F94 | 15 | Priză alimentare |
Siguranță/releu spate de distribuție a încărcăturii
Configurația portbagajului variază în funcție de echiparea vehiculului
Panou cutia de siguranțe versiunea A
| Nr | Mini | Descriere |
| F1 | 30 | Invertor de putere |
| F2 | 20 | Sistem audio HIFI |
| F3 | 20 | Trapă MY SKY |
| F4 | 7,5 | Scaun față cu reglaj lombar (partea șoferului) |
| F5 | 30 | Scaun electric (partea șoferului) |
| F6 | 7,5 | Scaun electric (partea șoferului și partea pasagerului) |
| F7 | 30 | Scaune față cu reglaj lombar (partea șoferului și partea pasagerului) |
| F8 | 20 | Încălzire scaune față |
| Panoul cutiei de siguranțe are de asemenea o siguranță de protecție de 20 A pentru parasolarul trapei. | ||
Panou siguranțe versiunea B
| Nr | Mini | Descriere |
| F1 | 10 | Iluminare exterioară a controlerului pe remorcă |
| F5 | 15 | Iluminare exterioară a controlerului (partea șoferului) |
| F6 | 15 | Iluminare exterioară a controlerului (partea pasagerului) |
Jeep Renegade (2016-2017) – schema cutiei de siguranțe
Anul producției: 2016, 2017.
Siguranțele Brichetă (priză de alimentare) în Subaru XV sunt siguranța 13 în panoul cutiei de siguranțe al bordului.

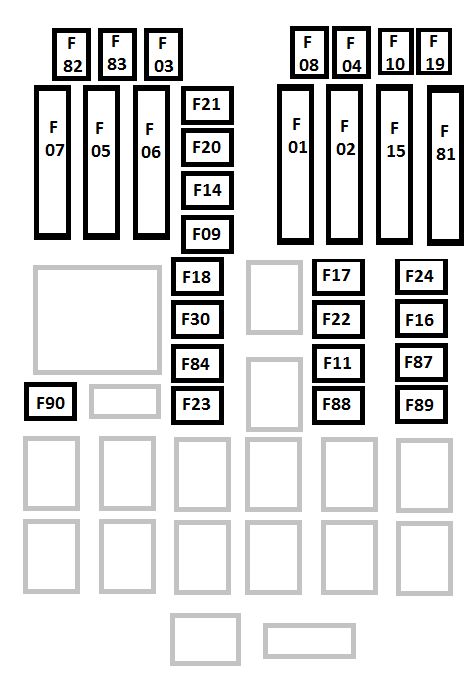

Panoul cutiei de siguranțe în compartiment motor
Panoul cutiei de siguranțe în compartiment motor se află pe partea stângă a compartimentului motor.
| Nr | Maxi | Siguranță cartuș | Mikro | Descriere |
| F01 | 70 | — | — | Calculator modul caroserie |
| F02 | 70 | — | — | Modul calculator bord;
Unitate distribuție spate. |
| F03 | — | 20 | — | Alimentare calculator bord |
| F04 | — | 30 | — | Modul electronic control frâne |
| F05 | 70 | — | — | Servodirecție electrică |
| F06 | 20 | — | — | Ventilator răcire motor |
| F07 | 40 – 1,4 Fără climatizare |
Ventilator răcire motor | ||
| 50 – 1.4 cu climatizare și toate modelele 2.4 |
||||
| F08 | — | 30 | — | Cutie automată, GSM |
| F09 | — | — | 5 | Motor modul control |
| F10 | — | — | 15 | Claxon |
| F11 | — | — | 10 – 1.4 Motoare | Alimentare sarcină secundară |
| — | — | 25 – 2.4 Motoare |
||
| F14 | — | — | 7,5 | Încălzitor „pre-ventilație” |
| — | — | 5 | Putere pompă „după pornire” | |
| F15 | 40 | — | — | Pompă modul control frâne |
| F 16 | — | — | 5 | Puterea modulului control motor;
Cutie automată. |
| F17 | — | — | 10 – Motoare 1.4 | Alimentare de bază |
| — | — | 15 – Motoare 2.4 | ||
| F18 | — | — | 20 | Alimentarea aprinderii prizei spate de încărcare 12 V |
| F19 | — | — | 7,5 | Compresor aer condiționat |
| F20 | — | — | 5 | Tracțiune electronică pe patru roți |
| F21 | — | — | 15 | Pompă combustibil |
| F22 | — | — | 20 | Motor modul control putere |
| F23 | — | — | 30 | Parbriz încălzit – dacă este echipament |
| F24 | — | — | 15 | Unitate alimentare electronică;
Cutie automată. |
| F30 | — | — | 20 instalat de client) |
Priză spate de încărcare 12 V;
Alimentare continuă baterie. |
| F83 | — | 40 | — | Ventilator aer condiționat |
| F84 | — | — | 30 | Alimentare tracțiune integrală |
| F87 | — | — | 5 | Cutie automată |
| F88 | — | — | 7,5 | Oglinzi exterioare încălzite |
| F89 | — | — | 30 | Geam spate încălzit |
| F30 | — | — | 5 | Senzor IBS (stare încărcare baterie) |

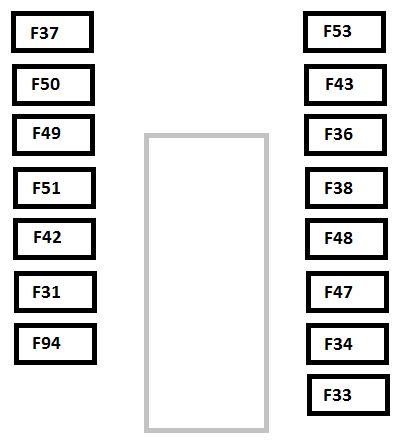

Panoul cutiei de siguranțe de la bord (Centru siguranțe al computerului de bord)
Controlerul se află pe partea stângă a coloanei volanului în partea inferioară a bordului.
| Nr | Mini | Descriere |
| F31 | 7,5 | Lumini intermitente;
Controlul scaunelor electrice față; Ventilator aer condiționat. |
| F33 | 20 | Geam electric față (partea șoferului) |
| F34 | 20 | Geam electric față (partea pasagerului) |
| F36 | 15 | Alimentare sistem Uconnect®;
Climatizare; Alarmă; Oglinzi exterioare rabatabile electric; Port USB. |
| F37 | 10 | Sistem avertizare coliziune frontală Power Forward Collision Warning Plus;
Tracțiune integrală (AWD); IPC. |
| F38 | 20 | Închidere centralizată |
| F42 | 7,5 | Alimentare sub cheie și bloc |
| F43 | 20 | Pompă spălător parbriz bidirecțională |
| F47 | 20 | Geam electric spate (partea șoferului) |
| F48 | 20 | Geam electric spate (partea pasagerului) |
| F49 | 7,5 | Alimentare ParkSense;
Iluminare punct plafon față; Oglindă; Trapă cu motor electric; Scaune față încălzite; Baterie stabilizatoare; Sistem ESC, ESL. |
| F50 | 7,5 | Alimentare airbag |
| F51 | 7,5 | Alimentare alarmă, p
Lumină ambientală față; Compresor aer condiționat; Comutator pedala frână (NC); Cutie automată cu bord; Busolă; Cameră spate; Reglaj faruri Climatizare. |
| F53 | 7,5 | Alimentare IPC;
Dispozitiv pornire; Sistem Keyless Enter-N-Go. |
| F94 | 15 | Priză alimentare |
Siguranță/releu spate de distribuție a încărcăturii
Configurarea portbagajului variază în funcție de echipamentul vehiculului
Panoul cutiei de siguranțe versiunea A
| Nr | Mini | Descriere |
| F1 | 30 | Invertor de putere |
| F2 | 20 | Sistem audio HIFI |
| F3 | 20 | MY SKY |
| F4 | 7,5 | Scaun față cu reglaj lombar (partea șoferului) |
| F5 | 30 | Scaun electric (partea șoferului) |
| F6 | 7,5 | Scaun electric (partea șoferului și partea pasagerului) |
| F7 | 30 | Scaune față cu reglaj lombar (partea șoferului și partea pasagerului) |
| F8 | 20 | Încălzire scaune față |
| Panoul cutiei de siguranțe are de asemenea o siguranță de protecție de 20 A pentru protecția trapei. | ||
Cutia de siguranțe versiunea B
| Nr | Mini | Descriere |
| F1 | 10 | Iluminare exterioară a controlerului pe remorcă |
| F5 | 15 | Iluminare exterioară a controlerului (partea șoferului) |
| F6 | 15 | Iluminare exterioară a controlerului (partea pasagerului) |
Jeep Renegade – schema cutiei de siguranțe
Anul producției: 2018, 2019.

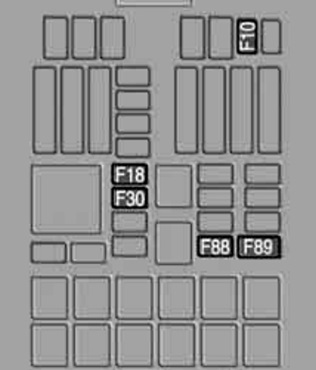

Compartiment motor
Cutia de siguranțe se află lângă baterie.
Cutia de siguranțe a bordului
Cutia de siguranțe se află aproape de partea stângă a coloanei volanului, iar accesul la siguranțe este ușor în partea inferioară a bordului.
Portbagaj

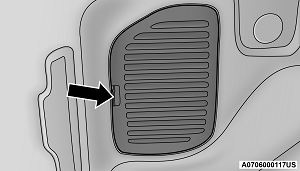

Pentru a accesa siguranțele, îndepărtați capacul de acces de pe panoul spate stâng al spațiului de încărcare.
În funcție de echiparea vehiculului, pot exista două suporturi pentru siguranțe (sau ambele).
Compartiment motor
| Număr | Amperi [A] | Descriere |
|---|---|---|
| F10 | 15 | Claxon |
| F18 | 20 | Alimentare priză în portbagaj |
| F30 | – | Disponibil |
| F88 | 7,5 | Oglinzi laterale încălzite |
| F89 | 30 | Geam spate încălzit |
Cutia de siguranțe a bordului
| Număr | Amperi [A] | Descriere |
|---|---|---|
| F33 | 20 | Geam față electric (partea pasagerului) |
| F34 | 20 | Geam față electric (partea șoferului) |
| F36 | 15 | Alimentare sistem, Sistem climatizare Uconnect, alarmă, oglindă exterioară electrică rabatabilă, sistem EOBD, port USB |
| F38 | 20 | Dispozitiv Safe Lock (deblocare ușă partea șoferului – dacă este prevăzut)/deblocare ușă/închidere centrală/deblocare electrică hayon spate |
| F43 | 20 | Pompă ștergător parbriz față/spate |
| F47 | 20 | Geam spate electric stânga |
| F48 | 20 | Geam spate electric dreapta |
| F94 | 15 | Brichetă (unde este prevăzută) |
Portbagaj
Suport 1
Suport 2
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Unitate de control a suportului cutiei de siguranțe nr. 1 | ||
| F2 | 20 | Sistem audio |
| F3 | 20 | Trapă electrică |
| F4 | 7,5 | Reglaj electric al suportului lombar al scaunului față (partea șoferului) |
| F5 | 30 | Mișcare electrică a scaunului față (partea șoferului) |
| F6 | 7,5 | Mișcare electrică a scaunului față (partea șoferului și pasagerului) |
| F7 | 30 | Suport lombar electric al scaunului față (partea șoferului și pasagerului) |
| F8 | 20 | Încălzire electrică a scaunelor față |
| De asemenea, unitatea centrală are o siguranță de 20A care protejează trapa. | ||
| Unitate de control a suportului cutiei de siguranțe nr. 2 | ||
| F1 | 10 | Unitate de control pentru controlul iluminării exterioare a remorcii |
| F5 | 15 | Unitate de control pentru iluminarea exterioară (partea stângă) |
| F6 | 15 | Unitate de control pentru iluminarea exterioară (partea dreaptă) |
Jeep Renegade – schema cutiei de siguranțe
Anul producției: 2020.
Cutia de siguranțe în compartiment motor
Panoul de siguranțe din compartiment motor se află pe partea stângă a compartimentului motor.
Siguranțe în compartiment motor

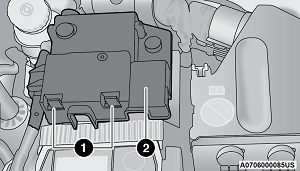

Poziția panoului și a capacului cutiei de siguranțe
| 1 — Șurub de montaj |
| 2 — Capac cutia de siguranțe |

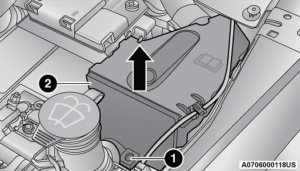

Îndepărtarea capacului cutiei de siguranțe și a șurubului de blocare
Procedați după cum urmează:
- Rotiți încet șurubul în sens invers acelor de ceasornic.
- Slăbiți încet șurubul.
- Îndepărtați capacul cutiei de siguranțe împingându-l în sus.
Montarea capacului cutiei de siguranțe și a șurubului de blocare
Procedați după cum urmează:
- Fixarea corectă a capacului cutiei de siguranțe pe cutie, deplasându-l complet de sus în jos.
- Împingeți complet șurubul folosind șurubelnița specială furnizată.
- Rotiți încet șurubul în sensul acelor de ceasornic.
- Slăbiți șurubul.
Poziția capacului cutiei de siguranțe a bateriei
| 1 — Cârligele cutiei de siguranțe |
| 2 — Capac cutie siguranță |
| Incavo | Siguranță maximă | Siguranță cartuș | Micro siguranță | Descriere |
| Incavo | Siguranță maximă | Siguranță cartuș | Micro siguranță | Descriere |
| F01 | 70 Amp Tan | – | – | Calculator modul caroserie |
| F02 | 70 Amp Tan | – | – | Modul Body Computer, unitate distribuție spate |
| F03 | – | 20 A albastru | – | Controler alimentare Body Computer |
| F04 | – | 30 Amp Roz | – | Modul electronic control frâne |
| F05 | 70 Amp Tan | – | – | Servodirecție electrică |
| F06 | 20 A galben – motor 2,4 l70 Amp Tan – motor 1.3L Turbo | – | – | Ventilator răcire motor |
| F07 | 50 A roșu – motor 2,4 l | – | – | Ventilator răcire motor |
| F08 | – | 30 Amp Roz | – | Cutie automată, GSM |
| F09 | – | – | 5 A Tan | Motor modul control |
| F10 | – | – | 15 A albastru | Claxon |
| F11 | – | – | 5 A tan — motor turbo 1,3 l25 A Clar – motor 2,4 l | Furnizare sarcină secundară |
| F14 | – | – | 15 A albastru — motor turbo 1,3 l | Pompă WCAC / aripioare grilă activă |
| F15 | 40 A portocaliu | – | – | Pompă modul control frâne |
| F 16 | – | – | 5 A Tan | Alimentare modul control motor, cutie automată |
| Incavo | Siguranță maximă | Siguranță cartuș | Micro siguranță | Descriere |
| F17 | – | – | 30 Amp Verde – motor 1.3L Turbo15 A albastru – motor 2,4 l | Furnizează sarcini de bază |
| F18 | – | – | 5 A Tan | Senzor inteligent al bateriei (IBS) 2,4 l — dacă este prezent |
| F19 | – | – | 7,5 A Maro | Compresor climatizare |
| F20 | – | – | 5 A Tan | Sistem tracțiune integrală electronic |
| F21 | – | – | 15 A albastru | Pompă combustibil |
| F22 | – | – | 10 A roșu — motor turbo 1,3 l20 A galben – motor 2,4 l | Modul control putere motor |
| F23 | – | – | 30 A verde | Parbriz încălzit — dacă este prezent |
| F24 | – | – | 15 A albastru | Cutie automată cu alimentare unitate electronică |
| F82 | – | – | 20 A galben – motor 1.3L Turbo | Modul control putere motor |
| F83 | – | 40 A verde | – | Ventilator climatizare |
| F84 | – | – | 30 A verde | Alimentare tracțiune integrală |
| F87 | – | – | 5 A Tan | Selector trepte cutie automată |
| F88 | – | – | 7,5 A Maro | Oglinzi exterioare încălzite |
| F89 | – | – | 30 A verde | Geam spate încălzit |
| F90 | – | – | 5 A Tan | Senzor inteligent al bateriei (IBS) 1,3 l — dacă este prezent |
Bloc siguranțe computer bord
Controlerul se află pe partea stângă a coloanei volanului în partea inferioară a bordului.
Pentru înlocuirea siguranței contactați un dealer autorizat.
Siguranțe controler caroserie
| Incavo | Mini siguranțe | Descriere |
| F31 | 7,5 A Maro | semnale;
scaune față cu acționare electrică; Climatizare cu ventilator. |
| F33 | 20 A galben | Geam față controlat electric (partea pasagerului) |
| F34 | 20 A galben | Geam față electric (partea șoferului) |
| F36 | 15 A albastru | Alimentare sistem Uconnect;
Climatizare; Port USB; Lumini de lectură spate (cu trapă); Conexiune electronică; SGW. |
| F37 | 10 A roșu | Avertizare coliziune frontală sistem Plus;
tracțiune integrală (AWD); IPC; Comutator pedala frână (NC). |
| F38 | 20 A galben | Închidere centralizată |
| F42 | 7,5 A Maro | Alimentare sub cheie și blocare;
modul electronic de control al frânelor; Servodirecție electrică. |
| F43 | 20 A galben | Pompă bidirecțională ștergător parbriz |
| F47 | 20 A galben | Geam spate controlat electric (partea șoferului) |
| F48 | 20 A galben | Geam spate controlat electric (partea pasagerului) |
| F49 | 7,5 A Maro | Alimentare ParkSense;
SGW; Oglindă; scaune față încălzite; Baterie stabilizatoare; Sistem ESC; Comandă oprire S&S; Punct mort; Senzor ploaie/lumini; Senzor umiditate. |
| F50 | 7,5 A Maro | Alimentare airbag |
| F51 | 7,5 A Maro | Climatizare;
Avertizare părăsire bandă; Selectare teren; Comutator lumini mers înapoi (MT); Modul remorcă; Modul busolă; Cameră spate. |
| F53 | 7,5 A Maro | Alimentare IPC;
Dispozitiv pornire; Sistem Keyless Enter-N-Go. |
| F94 | 15 A albastru | Presare alimentare |
Siguranțe încărcare spate și unitate distribuție relee
Pentru a accesa siguranțele, îndepărtați panoul de acces de pe panoul spate stânga al spațiului de încărcare spate.
Panou spate acces cutia de siguranțe
Siguranțele pot fi amplasate în două unități. Suportul siguranță nr. 1 și suportul siguranță nr. 2 (dacă este echipat cu remorcă) se află mai aproape de partea spate a vehiculului.
Siguranțe încărcare spate

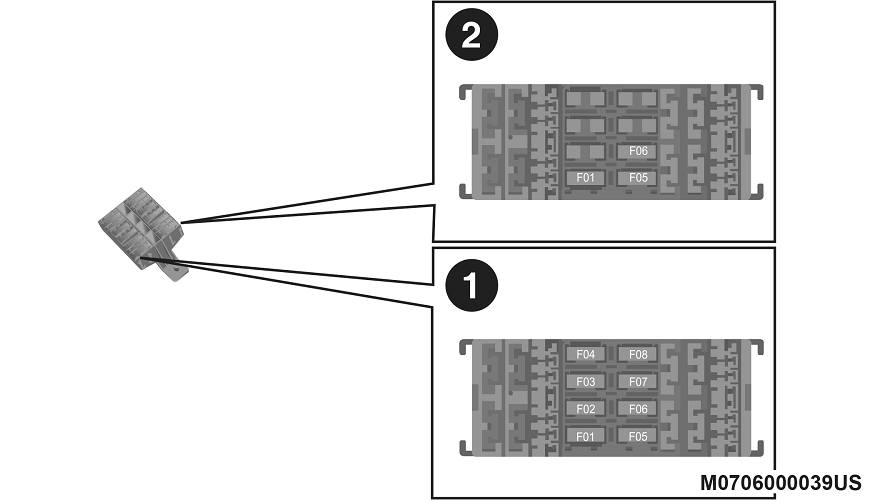

| 1 — Suport siguranță nr. 1 |
| 2 — Suport siguranță nr. 2 |
| Incavo | Mini siguranțe | Descriere |
| F1 | 30 A albastru | Convertor de putere |
| F2 | 20 A galben | Sistem audio HIFI |
| F3 | 20 A galben | IL MIO CIELO |
| F5 | 30 A verde | Scaun electric (partea șoferului) |
| F6 | 7,5 A maro | Scaun față cu reglaj lombar (partea șoferului) |
| F8 | 20 A galben | Încălzire scaune față |
Pe modulul de control este prezentă și o siguranță de 20 A pentru acoperirea trapei.
| Incavo | Mini siguranțe | Descriere |
| F1 | 10 A roșu | Iluminare exterioară a controlerului remorcii |
| F5 | 15 A albastru | Iluminare exterioară a controlerului (partea șoferului) |
| F6 | 15 A albastru | Iluminare exterioară a controlerului (partea pasagerului) |
Jeep Renegade – schema cutiei de siguranțe
Anul producției: 2021
Cutia de siguranțe în compartiment motor
Panoul de siguranțe din compartimentul motor se află pe partea stângă a compartimentului motor.
Locașuri siguranțe compartiment motor
Poziția panoului și a capacului cutiei de siguranțe
| 1 — Șurub de montaj |
| 2 — Capac cutia de siguranțe |
Îndepărtarea capacului cutiei de siguranțe și a șurubului de blocare
Procedați după cum urmează:
- Rotiți încet șurubul în sens invers acelor de ceasornic.
- Slăbiți încet șurubul.
- Îndepărtați capacul cutiei de siguranțe deplasându-l în sus.
Montarea capacului cutiei de siguranțe și a șurubului de blocare
Procedați după cum urmează:
- Fixarea corectă a capacului cutiei de siguranțe pe cutie, deplasându-l complet de sus în jos.
- Apăsați complet șurubul cu șurubelnița specială furnizată.
- Rotiți încet șurubul în sensul acelor de ceasornic.
- Slăbiți șurubul.
Poziția capacului cutiei de siguranțe a bateriei
| 1 — Cârligele cutiei de siguranțe |
| 2 — Capac cutie siguranță |
| Locaș | Siguranță maximă | Siguranță cartuș | Micro siguranță | Descriere |
| Dacă este prezent* | ||||
| Locaș | Siguranță maximă | Siguranță cartuș | Micro siguranță | Descriere |
| Dacă este prezent* | ||||
| F01 | 70 Amp Tan | – | – | Computer modul controler caroserie |
| F02 | 70 Amp Tan | – | – | Modul Body Computer, unitate distribuție spate |
| F03 | – | 20 A albastru | – | Controler alimentare Body Computer |
| F04 | – | 30 Amp Roz | – | Modul electronic control frâne |
| F05 | 70 Amp Tan | – | – | Servodirecție electrică |
| F06 | 20 A galben – motor 2,4 l70 Amp Tan – Motor Turbo 1.3L | – | – | Ventilator răcire motor |
| F07 | 50 A roșu – motor 2,4 l | – | – | Ventilator răcire motor |
| F08 | – | 30 Amp Roz | – | Cutie automată, GSM |
| F09 | – | – | 5 A Tan | Motor modul control |
| F10 | – | – | 15 A albastru | Claxon |
| F11 | – | – | 5 A bronzat — motor turbo 1,3 l25 A Clar – motor 2,4 l | Alimentare sarcină secundară |
| F14 | – | – | 15 A albastru — motor turbo 1,3 l | Pompă WCAC / jaluzele grilă activă |
| F15 | 40 A portocaliu | – | – | Pompă modul control frâne |
| Locaș | Siguranță maximă | Siguranță cartuș | Microsiguranță | Descriere |
| Dacă este prezent* | ||||
| F 16 | – | – | 5 A Tan | Puterea modulului control motor, cutie automată |
| F17 | – | – | 30 Amp Verde – Motor Turbo 1.3L15 A albastru – motor 2,4 l | Furnizare sarcină de bază |
| F18 | – | – | 5 A Tan | Senzor inteligent baterie (IBS) 2,4 l * |
| F19 | – | – | 7,5 A Maro | Compresor aer condiționat |
| F20 | – | – | 5 A Tan | Transmisie electronică cu tracțiune integrală |
| F21 | – | – | 15 A albastru | Pompă combustibil |
| F22 | – | – | 10 A roșu — motor turbo 1,3 l20 A galben – motor 2,4 l | Motor modul control alimentare |
| F23 | – | – | 30 A verde | Parbriz încălzit * |
| F24 | – | – | 15 A albastru | Cutie automată cu alimentare unitate electronică |
| F82 | – | – | 20 A galben – Motor Turbo 1.3L | Motor modul control alimentare |
| F83 | – | 40 A verde | – | Ventilator aer condiționat |
| F84 | – | – | 30 A verde | Alimentare tracțiune integrală |
| F87 | – | – | 5 A Tan | Cutie automată selector viteze |
| F88 | – | – | 7,5 A Maro | Oglinzi exterioare încălzite |
| F89 | – | – | 30 A verde | Geam spate încălzit |
| F90 | – | – | 5 A Tan | Senzor inteligent baterie (IBS) 1,3 l * |
Cutia de siguranțe a computerului de bord
Controlerul se află pe partea stângă a coloanei volanului în partea inferioară a bordului.
Pentru a înlocui siguranța, contactați un dealer autorizat.
Locașuri siguranțe ale controlerului caroseriei
| Locaș | Mini siguranță | Descriere |
| F31 | 7,5 A Maro | faruri;
scaune față electrice; Climatizare cu ventilator. |
| F33 | 20 A galben | Geam electric față (partea pasagerului) |
| F34 | 20 A galben | Geam electric față (partea șoferului) |
| F36 | 15 A albastru | Alimentare sistem Uconnect;
Climatizare; Port USB; Lumini de lectură spate (cu trapă); Conexiune electronică; SGW. |
| F37 | 10 A roșu | Avertizare coliziune față sistem Plus;
tracțiune integrală (AWD); IPC; Comutator pedala frână (NC). |
| F38 | 20 A galben | Închidere centralizată |
| F42 | 7,5 A Maro | Alimentare sub cheie și blocare;
modul electronic de control al frânelor; Servodirecție electrică. |
| F43 | 20 A galben | Pompă bidirecțională spălător parbriz |
| F47 | 20 A galben | Geam electric spate (partea șoferului) |
| F48 | 20 A galben | Geam electric spate (partea pasagerului) |
| F49 | 7,5 A Maro | Alimentare ParkSense;
SGW; Oglindă; scaune față încălzite; Baterie stabilizatoare; Sistem ESC; Comandă oprire S&S; Unghi mort; Senzor ploaie/lumină; Senzor umiditate. |
| F50 | 7,5 A Maro | Airbag de alimentare |
| F51 | 7,5 A Maro | Climatizare;
Avertizare părăsire bandă; Selectare teren; Comutator lumină marșarier (MT); Modul remorcă; Modul busolă; Cameră spate. |
| F53 | 7,5 A Maro | Alimentare IPC;
Dispozitiv pornire; Sistem Keyless Enter-N-Go. |
| F94 | 15 A albastru | Turnare sub presiune alimentare |
Siguranțe de încărcare spate și unitate de distribuție relee
Pentru a accesa siguranțele, îndepărtați panoul de acces de pe panoul spate stâng al spațiului de încărcare.
Panou spate de acces la cutia de siguranțe
Siguranțele pot fi amplasate în două unități. suport siguranță nr. 1 și suport siguranță nr. 2 (dacă este echipat cu remorcă) se află mai aproape de partea spate a vehiculului.
Locașuri siguranțe de încărcare spate

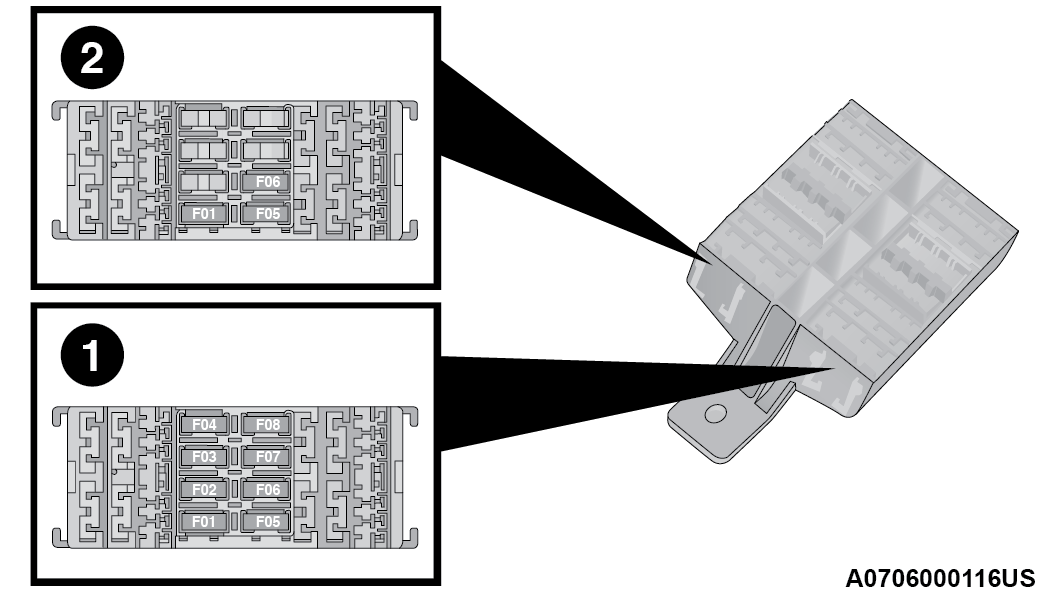

| 1 — Suport siguranță nr. 1 |
| 2 — Suport siguranță nr. 2 |
| Locaș | Mini siguranțe | Descriere |
| F1 | 30 A albastru | Invertor de putere |
| F2 | 20 A galben | Sistem audio HIFI |
| F3 | 20 A galben | CERUL MEU |
| F5 | 30 A verde | Scaun electric (partea șoferului) |
| F6 | 7,5 A maro | Scaun față cu reglaj lombar (partea șoferului) |
| F8 | 20 A galben | Încălzire scaune față |
Pe modul control este prezentă și o siguranță de 20 A pentru acoperirea parasolarului trapă pliabilă.
| Locaș | Mini siguranță | Descriere |
| F1 | 10 A roșu | Iluminare exterioară a controlerului remorcii |
| F5 | 15 A albastru | Iluminare exterioară a controlerului (partea șoferului) |
| F6 | 15 A albastru | Iluminare exterioară a controlerului (partea pasagerului) |
Schema cutiilor de siguranțe și releelor – Jeep Renegade
Se referă la vehiculele produse în anii:
2022.
Compartiment motor
Cutia de siguranțe se află lângă baterie.
| Incavo | Max siguranță | Siguranță cartuș | Micro siguranță | Descriere |
| * Se presente nell’equipaggiamento | ||||
| Incavo | Max siguranță | Siguranță cartuș | Micro siguranță | Descriere |
| * Se presente nell’equipaggiamento | ||||
| F01 | 70 Amp Tan | – | – | Modul control caroserie |
| F02 | 70 Amp Tan | – | – | Modul Body Computer, unitate distribuție spate |
| F03 | – | 20 A blu | – | Controler alimentare Body Computer |
| F04 | – | 30 Amp Rosa | – | Modul electronic control frâne |
| F05 | 70 Amp Tan | – | – | Servodirecție electrică |
| F06 | 70 Amp Tan | – | – | Ventilator răcire motor |
| F08 | – | 30 Amp Rosa | – | Cutie automată, GSM |
| F09 | – | – | 5 A Tan | Motor modul control |
| F10 | – | – | 15 A blu | Claxon |
| F11 | – | – | 5 A Tan | Alimentare sarcină secundară |
| F14 | – | – | 15 A blu | Pompă WCAC / jaluzele grilă activă |
| F15 | 40 A arancione | – | – | Pompă modul control frâne |
| Incavo | Max siguranță | Siguranță cartuș | Micro siguranță | Descriere |
| * Dacă este prezent în echipament | ||||
| F 16 | – | – | 5 A Tan | Puterea modulului control motor, cutie automată |
| F17 | – | – | 30 A verde | Alimentare sarcini de bază |
| F18 | – | – | 5 A Tan | Senzor inteligent baterie |
| F19 | – | – | 7,5 A Maro | Compresor climatizare 1.3L |
| F20 | – | – | 5 A Tan | Transmisie electronică integrală |
| F21 | – | – | 15 A albastru | Pompă combustibil |
| F22 | – | – | 10 A roșu | Motor modul control putere |
| F23 | – | – | 30 A verde | Parbriz încălzit * |
| F24 | – | – | 15 A albastru | Alimentare electronică unități cutie automată |
| F82 | – | 20 A galben | – | Motor modul control putere |
| F83 | – | 40 A verde | – | Ventilator climatizare |
| F84 | – | – | 30 A verde | Alimentare 4×4 |
| F87 | – | – | 5 A Tan | Cutie automată selector trepte |
| F88 | – | – | 7,5 A Maro | Oglinzi exterioare încălzite |
| F89 | – | 30 A verde | – | Geam spate încălzit |
Cutia de siguranțe a bordului
Cutia de siguranțe se află lângă partea stângă a coloanei volanului, iar accesul la siguranțe este ușor în partea inferioară a bordului.
| Incavo | Mini siguranțe | Descriere |
| F31 | 7,5 A Maro | Lumină intermitentă/moviment electric scaune față/ventilator climatizare |
| F33 | 20 A galben | Geam față electric (partea pasagerului) |
| F34 | 20 A galben | Geam față electric (partea șoferului) |
| F36 | 15 A albastru | Alimentare sistem Uconnect, climatizare, port USB, iluminare interioară spate (cu trapă), E-Call, SGW |
| F37 | 10 A roșu | Sistem Power Forward Collision Warning Plus, tracțiune integrală (AWD), IPC, întrerupător pedala frână (NC) |
| F38 | 20 A galben | Închidere centralizată |
| F42 | 7,5 A Maro | Alimentare sub cheie, modul electronic control frâne, servodirecție electrică |
| F43 | 20 A galben | Pompă bidirecțională spălător parbriz |
| F47 | 20 A galben | Geam spate electric (partea șoferului) |
| F48 | 20 A galben | Geam spate electric (partea pasagerului) |
| F49 | 7,5 A Maro | Alimentare ParkSense, SGW, oglindă, scaune față încălzite, baterie stabilizatoare, sistem ESC, control frânare S&S, unghi mort, senzor ploaie/lumină, senzor umiditate |
| F50 | 7,5 A Maro | Siguranță sistem airbag |
| F51 | 7,5 A Maro | Climatizare, avertizare părăsire bandă, selector teren, modul remorcă, modul busolă, cameră marșarier |
| F53 | 7,5 A Maro | Alimentare IPC/dispozitiv pornire/sistem Keyless Enter ‘n Go™ |
| F94 | 15 A albastru | Priză alimentare |
Cutia de siguranțe în portbagaj
Pentru a accesa siguranțele, îndepărtați panoul de acces de pe panoul spate stâng al spațiului de încărcare.
În funcție de echiparea vehiculului, pot exista două suporturi pentru siguranțe (sau ambele).
Suport 1
| Incavo | Mini siguranțe | Descriere |
| F1 | 30 A albastru | Invertor de putere |
| F2 | 20 A galben | Sistem audio HIFI |
| F3 | 20 A galben | “MY SKY” |
| F5 | 30 A verde | Scaun electric (partea șoferului) |
| F6 | 7,5 A maro | Scaun față cu reglaj lombar (partea șoferului) |
| F8 | 20 A galben | Încălzire scaune față |
Pe controler este prezentă și o siguranță de 20 A pentru parasolarul trapei.
Suport 2
| Incavo | Mini siguranțe | Descriere |
| F5 | 15 A albastru | Iluminare exterioară a controlerului (partea șoferului) |
| F6 | 15 A albastru | Iluminare exterioară a controlerului (partea pasagerului) |
