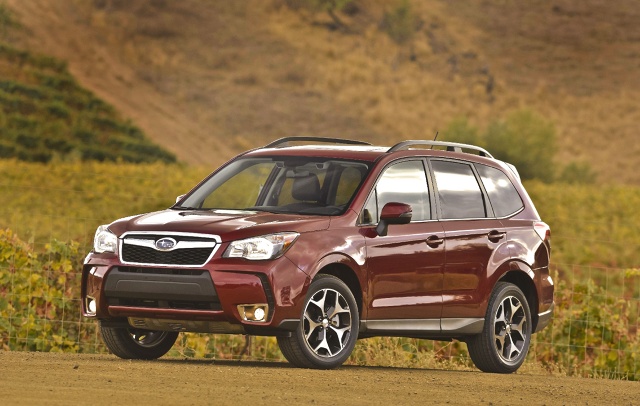

Subaru Forester SJ (2013-2016) – cutia de siguranțe
Schema cutiei de siguranțe și relee – Subaru Forester
Se referă la vehiculele noi din anii:
2013, 2014, 2015, 2016.

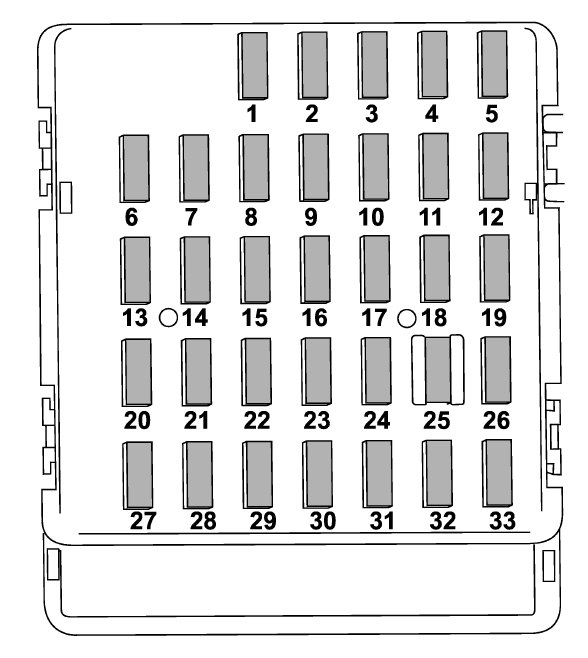

Panou instrumente
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 20A | Conector pentru remorcă |
| 2 | Gol | |
| 3 | 15A | Blocare uși |
| 4 | 10 A | Releu dezghețare ștergător parbriz față |
| 5 | 10 A | Contor kilometraj combinat |
| 6 | 7,5A | Oglinzi retrovizoare electrice, releu încălzire scaune |
| 7 | 15A | Contor kilometraj combinat, Unitate integrată |
| 8 | 15A | Lumină de stop |
| 9 | 15A | Dezghețare ștergător parbriz față |
| 10 | 7,5A | Alimentare (baterie) |
| 11 | 7,5A | Activează semnalul unității |
| 12 | 15A | Modul control cutie, modul control motor, unitate integrată |
| 13 | 20A | Turnare sub presiune pentru accesorii (consolă centrală) |
| 14 | 15A | Lumini de poziție, lumină spate, lumină spate combinată |
| 15 | 10 A | Iluminare portbagaj, unitate fără cheie |
| 16 | 7,5A | Iluminare |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 17 | 15A | Încălzitoare scaune |
| 18 | 10 A | Lumină de rezervă |
| 19 | 7,5A | Lumini de zi |
| 20 | 10 A | Turnare sub presiune pentru accesorii (bord) |
| 21 | 7,5A | Releu demaror |
| 22 | 10 A | Climatizare, bobină releu dezghețare lunetă spate |
| 23 | Gol | |
| 24 | 10 A | Unitate audio, sistem de navigație (dacă este prezent în echipare) |
| 25 | 15A | Sistem airbag SRS |
| 26 | 7,5A | Releu geam electric, releu ventilator principal radiator |
| 27 | 15A | Ventilatoare |
| 28 | 15A | Ventilatoare |
| 29 | 15A | Proiectoare de ceață |
| 30 | Gol | |
| 31 | 7,5A | Climatizare automată, unitate integrată |
| 32 | 7,5A | Comutator ambreiaj, unitate control blocare volan |
| 33 | 7,5A | Unitate control dinamică vehicul |

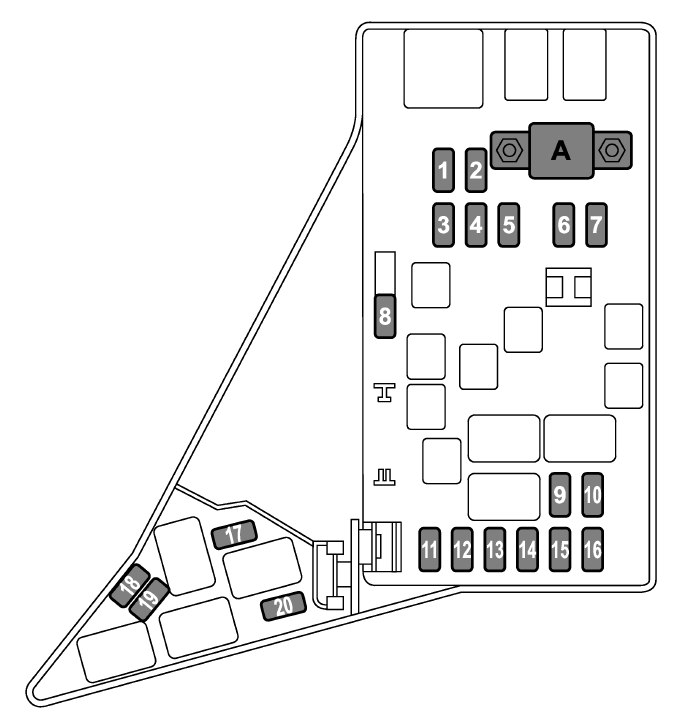

Compartiment motor
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| A | Siguranță principală | |
| 1 | 30A | Unitate ABS, unitate control dinamică vehicul |
| 2 | 25A | Ventilator principal (ventilator răcire) |
| 3 | 25A | Ventilator auxiliar (ventilator răcire) |
| 4 | Gol | |
| 5 | 25A | Audio |
| 6 | 30A | Far (lumini de întâlnire) |
| 7 | 15A | Far (lumini de drum) |
| 8 | 20A | Rezervă |
| 9 | 15A | Claxon |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 10 | 25A | Dezghețare lunetă spate, încălzire oglinzi |
| 11 | 20A | Pompă combustibil |
| 12 | 20A | Unitate control cutie CVT |
| 13 | 7,5 A | Unitate control motor |
| 14 | 15A | Indicatoare de avertizare la schimbare direcție și urgență |
| 15 | 15A | Releu spate și iluminare |
| 16 | 7,5 A | Alternator |
| 17 | Gol | |
| 18 | Gol | |
| 19 | 15A | Far (faruri de întâlnire – dreapta) |
| 20 | 15A | Far (faruri de întâlnire – stânga) |
