Subaru Baja (2003-2006) – cutia de siguranțe

În acest articol, vei găsi diagramele cutiei de siguranțe a Subaru Baja (2003–2006), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța repartizarea fiecărei siguranțe (layout-ul siguranțelor).

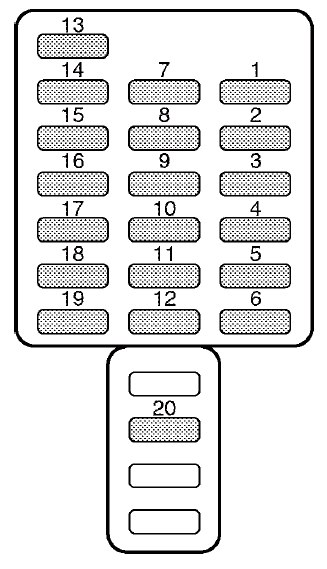

Cutia de siguranțe sub bord

Panoul de siguranțe se află în spatele portmoneului.

Număr	Amperi [A]	Descriere
Număr	Amperi [A]	Descriere
1	15A	Ventilator încălzitor
2	15A	Ventilator încălzitor
3	15A	Închidere electrică a ușilor
3	15A	Acces fără cheie
4	20A	Încălzire oglinzi
4	20A	Brichetă
4	20A	Oglinzi retrovizoare electrice
5	10 A	Lumină spate
5	10 A	Lumini de parcare
6	15A	Sistem airbag SRS
7	15A	Far față proiectoare de ceață
8	30A	Electrovalvă Sistem antiblocare roți (ABS)
9	15A	Radio
9	15A	Ceas
10	15A	Remorcă

Număr	Amperi [A]	Descriere
11	15A	Sistem aprindere motor
11	15A	Airbag SRS
12	10 A	Reglare luminozitate iluminare
13	15A	Pompă combustibil
14	10 A	Ștergător și spălător lunetă
15	30A	Ștergător și spălător parbriz
16	20A	Lumină de stop
17	15A	Climatizare
18	15A	Lumină de rezervă
18	15A	Cruise control
18	15A	Control ABS
19	20A	Dezgheț ștergător
19	20A	Lumină activitate sportivă
20	20A	Presiune alimentare accesoriu
20	20A	Încălzire scaun
20	20A	Lampă încărcare

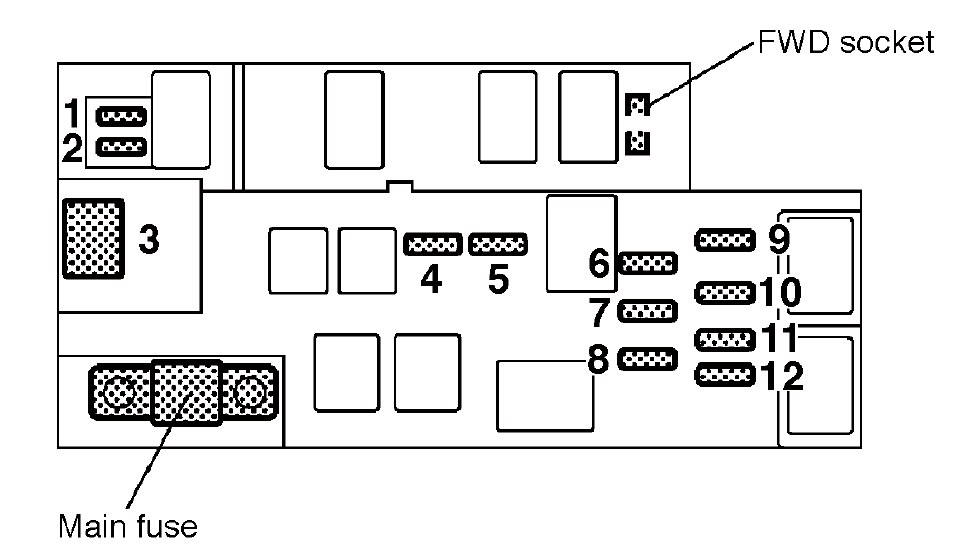

Compartiment motor

Număr	Amperi [A]	Descriere
1	20A	Ventilator răcitor (principal)
2	20A	Ventilator răcitor (suplimentar)
3	30A	Motor Sistem antiblocare roți (ABS)
4	20A	Dezghețător lunetă
5	15A	Lumină de urgență
5	15A	Claxon
6	15A	Contor kilometraj
6	15A	Indicator sistem airbag SRS
7	10 A	Modul control cutie automată
7	10 A	MODUL Sistem antiblocare roți (ABS)
8	10 A	Alternator
9	15A	Far (partea dreaptă)
10	15A	Far (partea stângă)
11	20A	Comutator iluminare
12	15A	Ceas
12	15A	Lumină interior
