Peugeot Partner (2001-2007) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Peugeot Partner (2001–2007), vei obține informații despre poziția panourilor de siguranțe în interiorul vehiculului și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Peugeot Partner (2001) – schema bloc siguranțe
Anul producției: 2001.
Siguranță brichetă (priză de alimentare) în Peugeot Partner (2001) este siguranța F9 în blocul siguranțe de pe bord.
Unitate BSI
Siguranțe sub bord. Siguranțele (nenumerotate) sunt de rezervă.
| Nr | Amp [A] | Descriere |
| A | 20 | Închidere centralizată;
Deschidere portbagaj |
| B | 25 | Al treilea ștergător parbriz |
| C | 30 | Geam spate încălzit;
Oglindă retrovizoare încălzită. |
| D | 15 | Ștergător spate;
Climatizare. |
| E | 30 | Geam față electric;
Trapă. |
| F | 15 | Display bord |
Unitatea compartimentului pasageri
| Nr | Amp [A] | Aliment. | Descriere |
| 1 | Laterale | Tensionator și lateral
al airbag-ului față. |
|
| 2 | 5 | Aprindere
pornită |
Panou instrumente;
Priză diagnostic. |
| 3 | Gol | ||
| 4 | 5 | Aprindere
pornită |
BSI |
| 5 | 10 | Aprindere
pornită |
Comutator |
| 6 | 5 | Baterie + | Ceas pe bord;
Cod LED multifuncțional. |
| 7 | 10 | Baterie + | Releu grup
ventilator răcire; Cutia temperatură apă; Releu injecție dublă; Controler injecție motor. |
| 8 | 10 | Baterie + | Lampă interioară față și spate;
Releu radio multifuncțional. |
| 9 | 5 | Baterie + | BSI |
| 10 | 20 | Baterie + | Motor ștergător spate |
| 11 | 5 | Lumini
laterale+ |
Radio;
Panou climatizare; Brichetă Iluminare interioară; Afișaj multifuncțional. |
| 12 | 5 | Lumini
laterale+ |
Faruri spate proiectoare de ceață |
| 13 | 15 | Baterie + | Releu încălzire scaun |
| 14 | 30 | Baterie + | Releu spălător faruri |
| 15 | 20 | Baterie + | Priză 12 V |
| 16 | 30 | Baterie + | Releu ventilator |
| 17 | 15 | Baterie + | Claxon |
| 18 | 5 | Lumini
laterale+ |
Lumini laterale față
stânga și spate dreapta. |
| 19 | 5 | Lumini
laterale+ |
Lumini laterale față
drepte și spate stânga; Placă de înmatriculare. |
| 20 | 10 | Lumini
laterale+ |
Faruri de întâlnire stânga |
| 21 | 10 | Lumini
laterale+ |
Faruri de întâlnire dreapta |
| 22 | 10 | + ACC | Display multifuncțional;
Oglindă retrovizoare partea pasagerului. |
| 23 | 20 | + ACC | Brichetă |
| 23B | 20 | Baterie + | Brichetă |
| 24 | Gol. | ||
| 25 | Gol. | ||
| 26 | Gol. | ||
| 27 | 5 | + ACC | Comutator ștergător;
Spray spălător faruri |
| 28 | Gol |
Siguranțe compartiment motor
| Nr | Amp [A] | Aliment. | Descriere |
| 5 | 20 | Baterie + | BSI |
| 6 | 30 | Baterie + | Gol |
| 7 | 20 | Baterie + | Arzător încălzitor suplimentar |
| 14 | BOCZNICA | Baterie + | Releu injecție dublă |
| 18 | 10 | Faruri de întâlnire dreapta | |
| 19 | 10 | Faruri de întâlnire stânga | |
| 20 | 10 | Aprindere
pornită |
ABS ECU |
| 21 | 5 | Baterie + | Releu încălzire suplimentară |
| 22 | 20/30 | Baterie + | Releu încălzire diesel |
| 23 | 15 | Aprindere
pornită |
Încălzitor ulei diesel |
| 24 | 5 | Aprindere
accesă |
Gol |
| 25 | 15 | Aprindere
accesă |
Pompă combustibil |
| 26 | BOCZNICA | Baterie + | Releu injecție dublă |
| 27 | 30 | Baterie + | Gol |
| 28 | 5/10 | Aprindere
accesă |
Încălzitor corp clapetă
(benzină); Pompă injecție (Diesel). |
| 29 | 30 | Baterie + | Gol |
| 30 | 10 | Baterie + | Far față stânga
proiectoare de ceață |
| 31 | 10 | Baterie + | Far față dreapta
proiectoare de ceață |
| 32 | 5/10 | Aprindere
accesă |
ECU injecție |
| 33 | 15 | Aprindere
accesă |
Lumini marșarier;
Nivel lichid răcire; Încălzitor preîncălzire; Grup ventilator răcire. |
| 34 | 5 | Aprindere
accesă |
Senzor gaze evacuare |
Peugeot Partner (2002) – schema cutiei de siguranțe
Anul producției: 2002.
Siguranță brichetă (priză de alimentare) în Peugeot Partner (2002) este siguranța 22 în cutia de siguranțe de pe bord.

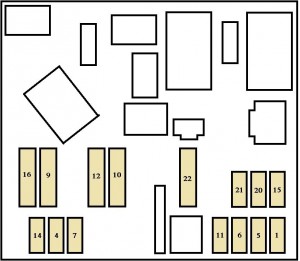

Cutia de siguranțe a consolei
| Nr | Amp [A] | Descriere |
| 1 | 15 | Geam ștergător spate (uși cu balama);
Priză spate 12 V. |
| 4 | 20 | Display multifuncțional;
Tablou de bord; Sistem audio; Comenzi pe volan. |
| 5 | 15 | Sirena de alertă |
| 6 | 10 | Priză diagnostic |
| 7 | 15 | Alarmă |
| 9 | 30 | Scaune încălzite;
Ventilator trapă Zenith. |
| 10 | 40 | Dezghețarea lunetei și a oglinzii |
| 11 | 15 | Geam ștergător spate (portbagaj) |
| 12 | 30 | Geamuri electrice față;
Trapă |
| 14 | 10 | Bloc siguranțe compartiment motor;
Comenzi pe volan; Senzor de ploaie. |
| 15 | 15 | Tablou de bord;
Display multifuncțional; Sistem audio. |
| 16 | 30 | Comenzi pentru deblocarea
ușilor, capotei și portbagajului. |
| 20 | 10 | Lumină de stop dreapta |
| 21 | 15 | Lumină de stop stânga |
| 22 | 20 | Lampă de bun venit față;
Lampă pentru citirea hărții; Brichetă; Priză față 12 V; Oglindă electrică. |

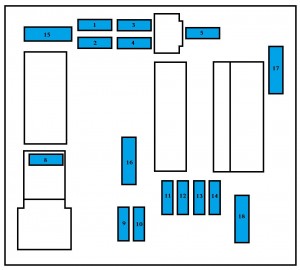

Bloc siguranțe în compartiment motor
| Nr | Amp [A] | Descriere |
| 1 | 10 | Modul de încălzire pre-încălzire (Diesel);
Comutatoare frână și ambreiaj; Lumină de mers înapoi. |
| 2 | 15 | Pompă combustibil |
| 3 | 10 | Unitate control Sistem antiblocare roți (ABS) |
| 4 | 10 | Unitate control motor |
| 5 | – | Neutilizat |
| 6 | 15 | Proiectoare de ceață față |
| 7 | 20 | Pompă spălător faruri |
| 8 | 20 | Releu grup ventilator;
Unitate control motor. |
| 9 | 15 | Faruri de întâlnire stânga |
| 10 | 15 | Faruri de întâlnire dreapta |
| 11 | 10 | Faruri de drum stânga |
| 12 | 10 | Faruri de drum dreapta |
| 13 | 15 | Claxon |
| 14 | 10 | Pompe spălător parbriz față și
spate. |
| 15 | 30 | Senzor de oxigen;
Senzor debit aer. |
| 16 | 30 | Releu pompă aer |
| 17 | 30 | Ștergător parbriz față |
| 18 | 40 | Ventilator climatizare |
Peugeot Partner (2003-2007) – schema cutiei de siguranțe
Anul producției: 2003, 2004, 2005, 2006, 2007.
Siguranță brichetă (priză de alimentare) în Peugeot Partner (2003-2007) este siguranța 22 în bloc siguranțe pe bord.
Bloc siguranțe al consolei
| Nr | Amp [A] | Descriere |
| 1 | 15 | Perie ștergător spate (uși cu balama);
Priză spate 12 V |
| 4 | 20 | Display multifuncțional;
Tablou de bord; Sistem audio; Comenzi pe volan. |
| 5 | 15 | Sirena alarmă |
| 6 | 10 | Priză diagnostic |
| 7 | 15 | Alarmă |
| 9 | 30 | Scaune încălzite;
Ventilator trapă Zenith |
| 10 | 40 | Dezghețare lunetă și oglinzi |
| 11 | 15 | Perie ștergător lunetă (portbagaj spate) |
| 12 | 30 | Geamuri electrice față;
Trapă |
| 14 | 10 | Bloc siguranțe compartiment motor;
Comenzi pe volan; Senzor ploaie. |
| 15 | 15 | Tablou de bord;
Display multifuncțional; Sistem audio. |
| 16 | 30 | Comenzi pentru încuietoare
uși, capotă și portbagaj. |
| 20 | 10 | Lumină de stop dreapta |
| 21 | 15 | Lumină de stop stânga |
| 22 | 20 | Lampă de bun venit față;
Lampă pentru citirea hărții; Brichetă; Priză față 12 V; Oglindă electrică. |
Bloc siguranțe în compartiment motor
| Nr | Amp [A] | Descriere |
| 1 | 10 | Modul încălzire pre-aprindere (Diesel);
Comutatoare frână și ambreiaj; Lumină marșarier. |
| 2 | 15 | Pompă combustibil |
| 3 | 10 | Unitate control Sistem antiblocare roți (ABS);
Unitate control ESP |
| 4 | 10 | Unitate control motor |
| 5 | – | Neutilizat |
| 6 | 15 | Proiectoare de ceață față |
| 7 | 20 | Pompă spălător faruri |
| 8 | 20 | Releu ventilator răcire;
Unitate control motor. |
| 9 | 15 | Faruri de întâlnire stânga |
| 10 | 15 | Faruri de întâlnire dreapta |
| 11 | 10 | Faruri de drum stânga |
| 12 | 10 | Faruri de drum dreapta |
| 13 | 15 | Claxon |
| 14 | 10 | Pompe spălător parbriz față și
spate. |
| 15 | 30 | Senzor de oxigen
Senzor debit aer |
| 16 | 30 | Releu pompă aer |
| 17 | 30 | Ștergător parbriz față |
| 18 | 40 | Ventilator climatizare |
