Peugeot 208 (2011-2021) – cutia de siguranțe

Peugeot 208 – schema cutiei de siguranțe

Anul producției: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.

Siguranța brichetei (priză de alimentare) în Peugeot 208 este siguranța F16 în cutia de siguranțe 1 din compartimentul motor.

Cutii de siguranțe pe bord

Vehicule cu volan pe partea șoferului:

Cutia de siguranțe 1 se află în partea inferioară a bordului (pe partea șoferului).
Dezlipiți capacul trăgând partea superioară dreaptă și apoi pe cea stângă, dezlipiți complet capacul și întoarceți-l.

Cutia de siguranțe 2 se află în spatele compartimentului pentru obiecte.

Vehicule cu volan pe partea pasagerului:

Cutia de siguranțe 1 se află în compartimentul pentru obiecte.
Deschideți capacul compartimentului pentru obiecte, dezlipiți capacul cutiei de siguranțe trăgând partea superioară dreaptă, dezlipiți complet capacul și întoarceți-l.

Cutia de siguranțe 2 se află în bordul inferior (pe partea pasagerului).
Dezlipiți capacul trăgând partea superioară dreaptă și apoi pe cea stângă, dezlipiți complet capacul și întoarceți-l.

2011, 2012, 2013, 2014

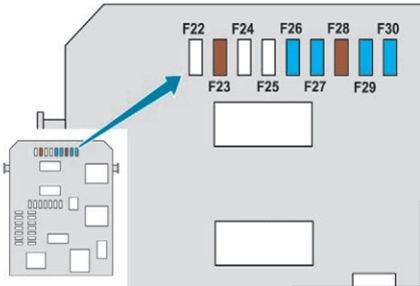

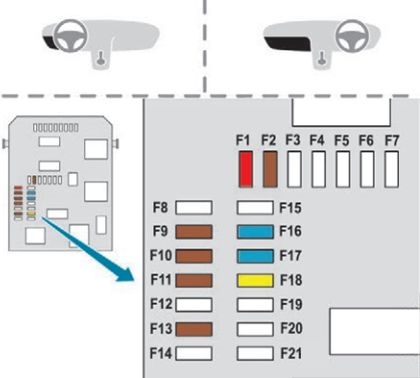

Cutia de siguranțe a bordului 1

Repartizarea siguranțelor în cutia de siguranțe a bordului 1 (2011-2014)

Nr	Ampere [A]	Descriere
F02	5 A	Oglinzi exterioare; Faruri; Priză diagnostic.
F09	5 A	Alarmă.
F10	5 A	Unitate telematică independentă; Priză remorcă.
F11	5 A	Oglindă retrovizoare electrocrómatică; Încălzire suplimentară.
F13	5 A	Amplificator Hi-Fi; Senzori parcare
F 16	15 A	Priză față 12 V.
F17	15 A	Sistem audio, sistem audio (accesorii).
F18	20 A	Ecran tactil.
F23	5 A	Lumină în compartiment port-objete; Iluminare în uși; Lumini pentru citirea hărții.
F26	15 A	Claxon.
F27	15 A	Pompă pentru ștergător parbriz.
F28	5 A	Alarmă
F29	15 A	Compresor aer condiționat.
F30	15 A	Ștergător spate.

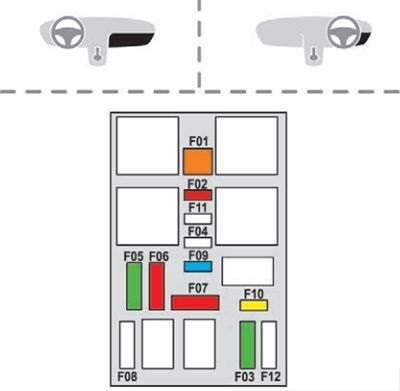

Cutia de siguranțe a bordului 2

Atribuirea siguranțelor în cutia de siguranțe a bordului 2

Nr	Ampere [A]	Descriere
F01	40 A	Geam spate încălzit.
F02	10 A	Oglinzi laterale încălzite.
F03	30 A	Geamuri față cu o singură atingere.
F04	–	Neutilizat.
F05	30 A	Geamuri spate cu o singură atingere.
F06	10 A	Oglinzi laterale rabatabile.
F07	10 A	Oglinzi laterale rabatabile.
F08	–	Neutilizat.
F09	15 A	Scaune față încălzite (exceptând RHD)
F10	20 A	Amplificator hi-fi.
F11	–	Neutilizat.
F12	–	Neutilizat.

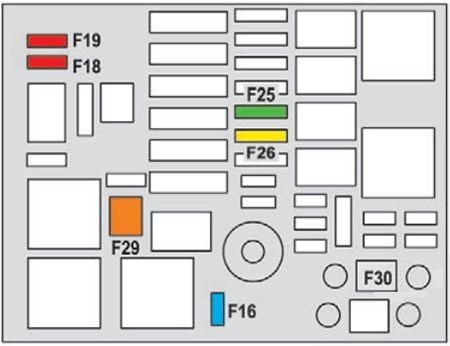

Compartiment motor

Alocarea siguranțelor în compartiment motor (2011-2014)

Nr	Ampere [A]	Descriere
F 16	15 A	Proiectoare de ceață față.
F18	10 A	Far de drum dreapta.
F19	10 A	Far de drum stânga.
F25	30 A	Releu pentru spălător faruri (accesoriu).
F29	40 A	Motor ștergător față.
F30	80 A	Borne încălzitor (Diesel).

2015

Cutia de siguranțe a bordului 1

Atribuirea siguranțelor în cutia de siguranțe a bordului 1 (2015)

Nr	Amperi [A]	Descriere
F2	5 A	Oglinzi exterioare; Faruri; Priză diagnostic.
F9	5 A	Alarmă.
F10	5 A	Unitate telematică independentă; Interfață remorcă.
F11	5 A	Oglindă retrovizoare electrocrómatică; Încălzire suplimentară.
F13	5 A	Amplificator Hi-Fi; Senzori parcare
F 16	15 A	Priză față 12 V.
F17	15 A	Sistem audio (accesoriu).
F18	20 A	Ecran tactil.
F23	5 A	Oglindă cosmetică; Lumini pentru citirea hărții.
F26	15 A	Claxon.
F27	15 A	Pompă pentru ștergător parbriz.
F28	5 A	Antifurt.
F29	15 A	Compresor aer condiționat.
F30	15 A	Ștergător spate.

Cutia de siguranțe a bordului 2

Atribuirea siguranțelor în cutia de siguranțe a bordului 2

Nr	Ampere [A]	Descriere
F01	40 A	Geam spate încălzit.
F02	10 A	Oglinzi laterale încălzite.
F03	30 A	Geamuri față cu o singură atingere.
F04	–	Neutilizat.
F05	30 A	Geamuri spate cu o singură atingere.
F06	10 A	Oglinzi laterale rabatabile.
F07	10 A	Oglinzi laterale rabatabile.
F08	–	Neutilizat.
F09	15 A	Scaune față încălzite (cu excepția RHD)
F10	20 A	Amplificator hi-fi.
F11	–	Neutilizat.
F12	–	Neutilizat.

Compartiment motor

Alocarea siguranțelor în compartiment motor (2015)

Nr	Ampere [A]	Descriere
F 16	15 A	Faruri față proiectoare de ceață.
F18	10 A	Far de drum dreapta.
F19	10 A	Far de drum stânga.
F25	30 A	Releu pentru spălător faruri (accesoriu).
F29	40 A	Motor ștergător față.

2017, 2018

Cutia de siguranțe a bordului 1

Atribuirea siguranțelor în cutia de siguranțe a bordului 1 (2017, 2018)

Nr	Amperi [A]	Descriere
F1 (GPL)	10 A	2017: Aprindere + (pozitiv).
F2	5 A	Oglinzi exterioare; Faruri; Priză diagnostic.
F9	5 A	Alarmă.
F10	5 A	Unitate telematică independentă; Unitate interfață remorcă.
F11	5 A	Oglindă retrovizoare electrocrormată; Încălzire suplimentară.
F13	5 A	Amplificator Hi-Fi; Senzori parcare.
F 16	15 A	Priză față 12 V.
F17	15 A	Sistem audio; Sistem audio second hand.
F18	20 A	Ecran tactil.
F23	5 A	Iluminare în uși; Lumini pentru citirea hărții.
F26	15 A	Claxon.
F27	15 A	Pompă pentru spălător parbriz.
F28	5 A	Antifurt.
F29	15 A	Compresor aer condiționat.
F30	15 A	Ștergător spate.

Cutia de siguranțe a bordului 2

Atribuirea siguranțelor în cutia de siguranțe a bordului 2

Nr	Amperi [A]	Descriere
F01	40 A	Geam spate încălzit.
F02	10 A	Oglinzi laterale încălzite.
F03	30 A	Geamuri față cu o atingere.
F04	–	Neutilizat.
F05	30 A	Geamuri spate cu o atingere.
F06	10 A	Oglinzi laterale rabatabile.
F07	10 A	Oglinzi laterale rabatabile.
F08	–	Neutilizat.
F09	15 A	Scaune față încălzite (exceptând RHD)
F10	20 A	Amplificator hi-fi.
F11	–	Neutilizat.
F12	–	Neutilizat.

Compartiment motor

Atribuirea siguranțelor în compartiment motor (2017, 2018)

Nr	Ampere [A]	Descriere
F 16	15 A	Faruri față proiectoare de ceață.
F18	10 A	Far de drum dreapta.
F19	10 A	Far de drum stânga.
F25	30 A	Releu pentru spălător faruri (piață secundară).
F26 (GPL)	20 A	2017: Baterie + (pozitiv).
F29	40 A	Motor ștergător față.

Peugeot 208 – schema cutiei de siguranțe

Anul producției: 2019, 2020, 2021.

Siguranțe în bord

• Deschideți compartimentul pentru obiecte din bord.
• Apăsați mânerul central al capacului cutiei de siguranțe.
• Coborâți complet capacul.
• Scoateți cleștele din priză.

Cutia de siguranțe inferioară

Număr	Ampere [A]	Descriere
F1	10 A	Oglindă retrovizoare interioară electrocromatică
F3	5 A	Încărcător wireless pentru smartphone
F4	15 A	Claxon
F5	20 A	Pompă spălător parbriz
F6	20 A	Pompă spălător parbriz
F7	5 A	Porturi USB spate
F8	20 A	Ștergător lunetă
F10	30 A	Blocare/deblocare încuietori
F11	30 A	Blocare/deblocare încuietori
F14	5 A	Conexiune de alertă și asistență; Alarmă.
F24	5 A	Ecran tactil de 7 inch
F27	5 A	Alarmă (accesoriu)
F29	20 A	Ecran tactil de 10 inch
F31 o F32	15 A	Brichetă; Priză 12 V.

Cutia de siguranțe superioară

Număr	Ampere [A]	Descriere
F1	40 A	Încălzirea lunetei spate
F2	10 A	Încălzirea oglinzilor retrovizoare exterioare
F3	30 A	Geamuri electrice impulsive în ușile față
F4	20 A	Reglarea oglinzilor retrovizoare exterioare, plierea oglinzilor
F5	30 A	Geamuri electrice impulsive în ușile spate
F10	30 A	Încălzirea scaunelor față

Siguranțe în compartiment motor

Număr	Ampere [A]	Descriere
F16	20 A	Încălzire parbriz
F18	10 A	Far faruri de întâlnire dreapta
F19	10 A	Far faruri de întâlnire stânga
F29	40 A	Ștergător ștergătoare parbriz
