Nissan X-Trail T31 (2008-2013) – cutia de siguranțe

Nissan X-Trail T31 – schema cutiei de siguranțe

Anul producției: 2008, 2009, 2010, 2011, 2012 și 2013.

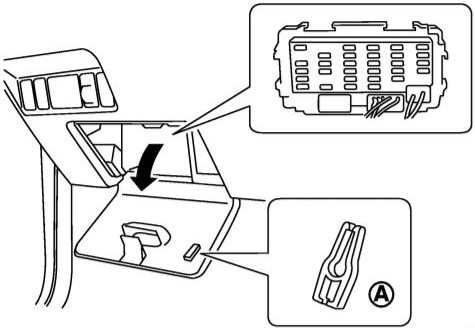

Habitaclu

Se află pe bord, în spatele capacului protector.

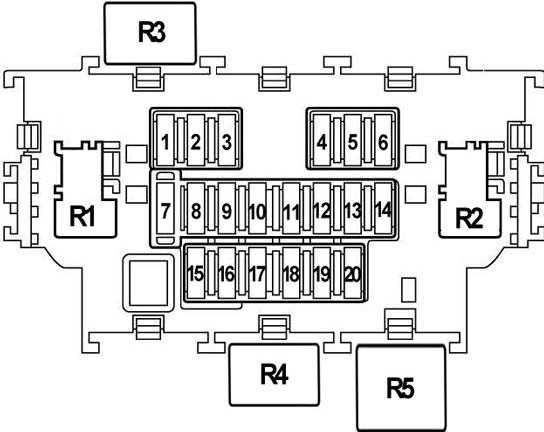

Tip 1

Descriere

1	10A Alimentare oglinzi, sistem audio
2	Prize 10A
3	Brichetă 15A
4	Neutilizat
5	Ventilator climatizare 15A
6	Ventilator climatizare 15A
7	10A Sistem acces fără cheie
8	15A Faruri suplimentare
9	10A Controler tracțiune integrală
10	10A Lumină de stop
11	10A Iluminare interioară
12	10A Instrument de măsurare
13	10A Modul control caroserie (BCM)
14	10A Sistem audio
15	10A Oglinzi încălzite
16	20A sistem audio
17	10A Pompă spălător parbriz
18	10A Instrument de măsurare
19	Airbag 10A
20	10A Port diagnostic, unitate control motor, control unghi faruri

• R1 – Releu echipament suplimentar
• R2 – Releu ventilator climatizare
• R3 – Releu suplimentar faruri
• R4 – Releu încălzire scaun
• R5 – Releu suplimentar faruri

Tip 2

Descriere

F1	10A Sistem audio, acționare electrică a oglinzilor exterioare
F2	15A Priză față (brichetă)
F3	Brichetă 15A
F4	10A Climatizare, încălzitor electric al habitaclului
F5	15A Motor încălzitor
F6	15A Motor încălzitor
F7	10A Echipament opțional
F8	Senzori CVT 15A (cutie mecanică)
F9	15A sistem audio
F10	10A lumini de frână
F11	Rezervă

F12	10A Unitate control echipament electric habitaclu
F13	10A Echipament electric
F14	15A Priză spate (dacă este instalată)
F15	10A Oglinzi încălzite
F 16	10A Unitate control echipament electric habitaclu
F17	15A Echipament electric
F18	20A Ștergător parbriz
F19	Airbag 10A SRC
F20	10A Scaune încălzite
R1	Releu echipament suplimentar habitaclu
R2	Releu ventilator încălzitor

Compartiment motor

În Nissan X Trail T31 de a doua generație, sub baterie se află 2 cutii de siguranțe. Pentru a avea acces la ele, este necesar să se îndepărteze tubul conductei de aer.

Cutia A

Tip 1

Descriere

1	ABS, ESP (50A cu ESP, 40A fără ESP)
2	30A ABS, ESP
3	30A Spălător faruri
4	60A Servodirecție electrică
5	Generator semnal acustic 10A
6	10A Lumini de zi
7	Pompa răcire turbocompresor 10A
8	20A Încălzire scaun
9	10A Modul control cutie
10	30A Încălzitor suplimentar
11	30A Încălzitor suplimentar

12	15A sistem audio
13	40A Ventilator răcire motor 2
14	40A Aprindere
15	40A Ventilator răcire motor 1
16	50A Unitate control ridicare geam, unitate control caroserie
R1	Releu Claxon
R2	Releu Ventilator răcire (viteză mare)
R3	Releu lumini de zi (Europa) Releu Claxon
R4	Releu spălător faruri (benzină) Releu încălzitor (diesel)
R5	Releu Ventilator răcire (viteză mică)
R6	Releu lumini de frână (benzină) Releu încălzitor (diesel)

Tip 2

Descriere

F1	20A Turbina ventilator răcire aer (turbodiesel)
F2	10A Bloc întrerupător mod funcționare cutie (vehicule cu tracțiune integrală)
F3	Generator 10A
F4	10A semnal acustic
FL5	60/30A Servodirecție electrică, pompă spălător faruri, sistem Sistem antiblocare roți (ABS)
F6	Sistem Sistem antiblocare roți (ABS) 40A, sistem control stabilitate
F7	30A Încălzire electrică habitaclu (pentru mașini cu motor diesel)
F8	30A Încălzitor electric habitaclu
F9	30A Încălzitor electric habitaclu
F10	Rezervă
FL11	50/30/40A Ventilator răcire motor, aprindere
F12	40A Modul control echipament electric habitaclu
R3	Releu Claxon
R4	Releu Ventilator răcire motor
R5	Releu pompă spălător faruri

Cutia B

Tip 1

Descriere

Ef41	Rezervă
Ef42	Rezervă
Ef43	10A – faruri de întâlnire (far dreapta)
Ef44	10A – faruri de întâlnire (bloc stânga al farului)
Ef45	10A – iluminare laterală
Ef46	10A – iluminare de fundal
Ef47	Rezervă
Ef48	20A – ștergător parbriz față
Ef49	10A – lumini de poziție (far stânga)
Ef50	10A – lumini de poziție (far dreapta)
Ef51	10A – Ambreiaj compresor climatizare
Ef52	Rezervă

Ef53	30A – siguranță de rezervă
Ef54	Rezervă
Ef55	15A – încălzire electrică a oglinzilor laterale și a lunetei
Ef56	15A – încălzire electrică a oglinzilor laterale și a lunetei
Ef57	15A – pompă combustibil
Ef58	10A – senzor mod funcționare cutie automată, releu demaror (bobină)
Ef59	10A – Sistem antiblocare roți (ABS)
Ef60	10A – lumini marșarier
Ef61	15A ETC – modul control electronic motor (ECU)
Ef62	15A EGI – modul control electronic motor (ECU), bobine de aprindere
Ef63	20A – senzor diagnostic concentrație oxigen
Ef64	15A – injectoare
Ef65	15A – proiectoare de ceață față

Descrierea releelor

Er7	Releu faruri față proiectoare de ceață
Er8	releu lumini de poziție
Er9	releu modul control electronic motor (ECU)
Er10	releu lunetă și oglinzi exterioare încălzite
Er11	releu demaror
Er12	releu ventilator răcire 3
Er13	releu ventilator răcire 2
Er14	releu ventilator răcire 1
Er15	releu aprindere

Tip 2

Descriere

F1	15A încălzitor parbriz
F2	15A încălzitor parbriz
F3	15A Proiectoare de ceață
F4	30A Ștergător parbriz
F5	15A Lumini de poziție, far dreapta
F6	15A Lumini de poziție, far stânga
F7	10A Faruri de drum, far dreapta
F8	10A Faruri de drum, far stânga
F9	10A becuri laterale
F10	Rezervă
F11	15A Control transmisie
F12	Modul control motor 20A;

F13	Compresor climatizare 10A
F14	10A Lumini marșarier
F15	Cutie 10A
F 16	10A Sistem de gestionare motor
F17	15A pompă combustibil
F18	Sistem alimentare 10A (injectoare combustibil)
F19	10A Sistem antiblocare roți (ABS)
F20	Rezervă
R6	Releu sistem aprindere
R8	Releu încălzitor lunetă spate
R16	Releu viteză mică ventilator răcire motor I
R17	Releu viteză mare ventilator răcire motor II

Cutia bateriei

Pe terminalul pozitiv al bateriei există siguranțe sub formă de siguranțe de înaltă putere.

• EfA – alternator 250/140A, circuite siguranțe EBfB și EBfC
• EfB – 100A bloc siguranțe în compartiment motor
• EfC – iluminare 100A, climatizare
• EfD – releu de aprindere 80/100A, circuit siguranță al compartimentului motor
• EfE – bloc siguranțe al compartimentului motor 80/100A
• EfN – 60A unitate de control a bujiilor incandescente
