Nissan Micra (2003-2010) – cutia de siguranțe
Nissan Micra (2003-2010) – schema cutiei de siguranțe
Anul producției: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Siguranță brichetă (priză de alimentare) în Nissan Micra (2003-2010) este siguranța F11 în cutia de siguranțe.

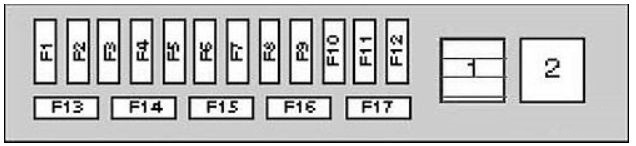

Cutia de siguranțe a habitaclului
Cutia de siguranțe se află sub volan, în spatele capacului.
| Nr | Amperi [A] | Descriere |
|---|---|---|
| 1 | Releu accesoriu | |
| 2 | Releu motor ventilator încălzitor | |
| F1 | 15A | Ștergător față |
| F2 | 10 A | Semnalizatoare bord |
| F3 | 10 A | Sistem SRS |
| F4 | 10 A | Modul control multifuncțional 1;
Conector diagnostic. |
| F5 | 10 A | Comutator lumină frână (senzor de proximitate);
Sistem antiblocare roți (ABS); Lumini frână. |
| F6 | 10 A | Închidere centralizată;
Alarmă; Climatizare. |
| F7 | 10 A | Modul control multifuncțional 1 |
| F8 | 10 A | Bord;
Conector diagnostic (DLC). |
| F9 | 15A | Încălzitor |
| F10 | 15A | Încălzitor |
| F11 | 15A | Brichetă |
| F12 | 10 A | Sistem audio;
Sistem navigație; Sistem antifurt; Oglinzi retrovizoare electrice; Calculator bord. |
| F13 | 10 A | Dezghețator lunetă spate |
| F14 | 10 A | Lumini de zi |
| F15 | 10 A | Scaune încălzite |
| F 16 | 10 A | Climatizare |
| F17 | 10 A | Sistem antifurt;
Închidere centralizată; Iluminare interior. |
Panoul cutiei de siguranțe în compartiment motor

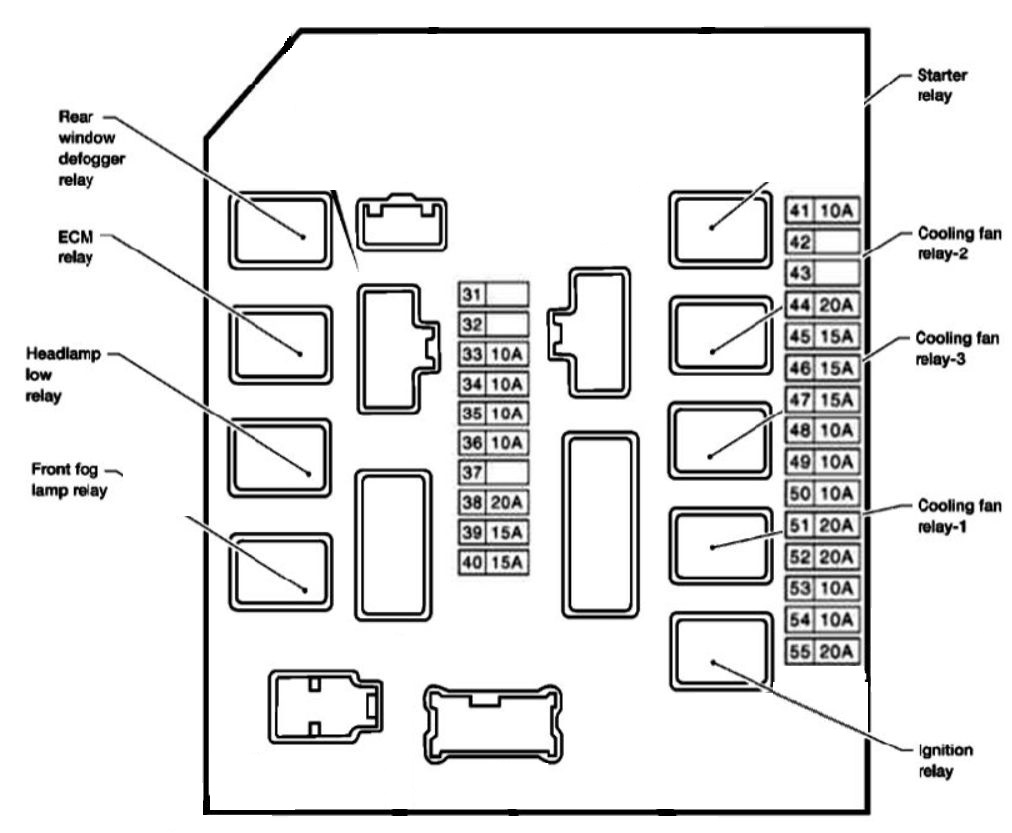

Cutia de siguranțe 1
Cutia de siguranțe 1 se află în compartiment motor (pe partea șoferului), în spatele farului.
| Nr | Ampere [A] | Descriere |
|---|---|---|
| F31 | – | |
| F32 | – | |
| F33 | 10 A | Far dreapta –
faruri de drum, sistem iluminare de zi. |
| F34 | 10 A | Far stânga –
faruri de drum, sistem iluminare de zi. |
| F35 | 10 A | Lumină de poziție spate dreapta |
| F36 | 10 A | Lumină de poziție spate stânga |
| F37 | – | – |
| F38 | 20A | Ștergător |
| F39 | 15A | Faruri de întâlnire –
far stânga, sistem iluminare de zi. |
| F40 | 15A | Faruri de întâlnire –
far dreapta, sistem iluminare de zi, reglaj faruri. |
| F41 | 10 A | Releu climatizare |
| F42 | – | – |
| F43 | – | – |
| F44 | – | – |
| F45 | 15A | Releu încălzire lunetă spate |
| F46 | 15A | Releu încălzire lunetă spate |
| F47 | 15A | Releu pompă combustibil |
| F48 | 10 A | Modul electronic cutie automată |
| F49 | 10 A | Sistem antiblocare roți (ABS) |
| F50 | 10 A | Comutator blocare pornire |
| F51 | 20A | Releu modul control clapetă |
| F52 | 20A | Gestionare motor |
| F53 | 10 A | Senzori de oxigen încălziți |
| F54 | 10 A | Duza ștergător parbriz |
| F55 | 20A | Proiectoare de ceață |

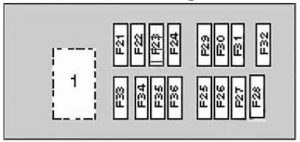

Cutia de siguranțe 2
Cutia de siguranțe 2 se află în compartiment motor (pe partea stângă).
| Nr | Ampere [A] | Descriere |
|---|---|---|
| 1 | Releu claxon | |
| F21 | ||
| F22 | ||
| F23 | ||
| F24 | 15A | Sistem audio;
Sistem de navigație. |
| F25 | 10 A | Claxon |
| F26 | 10 A | Generator |
| F27 | 10 A | Iluminare de zi – dacă este disponibil |
| F28 | 10 A | |
| F29 | 40A | Unitate de control electronică Sistem antiblocare roți (ABS) |
| F30 | 40A | Releu ventilator răcire |
| F31 | 40A | Cheie aprindere |
| F32 | 40A | Încălzitor lichid răcire |
| F33 | 40A | Unitate de control multifuncțională 1 |
| F34 | 30A | Unitate de control electronică Sistem antiblocare roți (ABS) |
| F35 | 30A | Releu ștergător faruri |
| F36 | 60A | Unitate de control electronică Sistem antiblocare roți (ABS) |

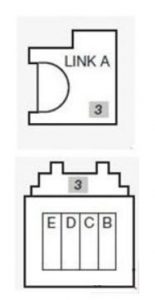

Siguranțe pe baterie
| Nr | Amperi [A] | Descriere |
|---|---|---|
| A | 250A | Siguranță principală |
| B | 80A | Unitate control electronic Sistem antiblocare roți (ABS) |
| C | 80A | Unitate control multifuncțională 1 |
| D | 60A | Cutia de siguranțe / Releu –
compartiment motor 1 (F45-F46), (F51-F52); Releu principal al întrerupătorului de aprindere. |
| E | 80A | Cutia de siguranțe / Releu –
bord (F5-F8), (F14), (F17); Releu suplimentar; Releu ventilator încălzitor. |
