Nissan Qashqai/Qashqai+2 (J10/NJ10) (2006-2013) – cutia de siguranțe
Nissan Qashqai (2006-2013) – schema cutiei de siguranțe
Anul producției: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.
Siguranțele brichetei (prize de alimentare) în Nissan Qashqai sunt siguranțele F7 (priză 12 V – spate) și F19 (priză brichetă/încărcare) în bloc siguranțe în bord.
Schema siguranțelor în habitaclu
Locația blocului siguranțe
Blocul siguranțe se află în partea stângă (în partea dreaptă la vehiculele RHD) sub volan, în spatele capacului.

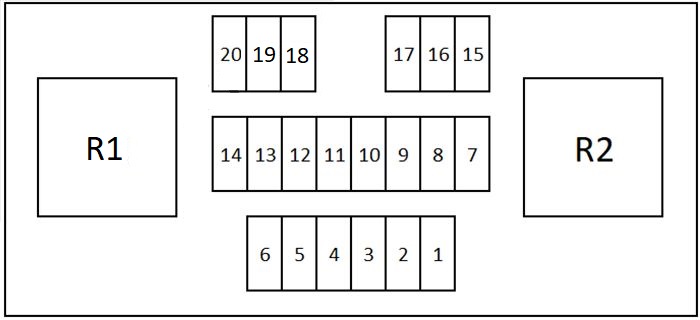

Schema blocului siguranțe
Atribuirea siguranțelor în habitaclu
Nissan Qashqai – siguranțe – descriere
| Nr | Amperaj [A] | Descriere |
|---|---|---|
| Nr | Amperaj [A] | Descriere |
| R1 | Releu circuite auxiliare de aprindere | |
| R2 | Releu motor ventilator încălzitor | |
| F1 | 10 A | Scaune încălzite |
| F2 | 10 A | Sistem airbag |
| F3 | 20A | Modul control funcție coloana volan |
| F4 | 10 A | Electrică |
| F5 | 10 A | Unitate control electrică internă |
| F6 | 10 A | Oglinzi laterale încălzite |
| F7 | 15A | Priză 12 V (spate) |
| F8 | 10 A | Electrică |
| Nr | Amperaggi [A] | Descriere |
|---|---|---|
| F9 | 10 A | Unitate de control electrică internă |
| F10 | 20A | Nu este utilizat |
| F11 | 10 A | Comutator BPP |
| F12 | 15A | Sistem audio |
| F13 | 15A | Modul control transmisie (TCM) |
| F14 | – | Nu este utilizat |
| F15 | 15A | Motor ventilator aer condiționat și încălzitor |
| F 16 | 15A | Motor ventilator aer condiționat și încălzitor |
| F17 | 10 A | Nu este utilizat |
| F18 | – | Nu este utilizat |
| F19 | 15A | Brichetă;
Priză de încărcare. |
| F20 | 10 A | Sistem audio;
Oglinzi exterioare electrice. |
Schema cutiei de siguranțe în compartiment motor
Poziția blocului siguranțe
Două blocuri siguranțe se află în compartiment motor (pe partea șoferului).

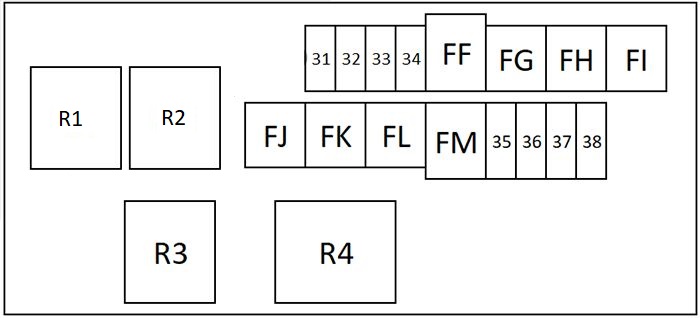

Schema blocului siguranțe nr. 1
Alocarea siguranțelor în blocul siguranțe din compartiment motor 1
| Nr | Amperaj [A] | Descriere |
|---|---|---|
| Nr | Amperaj [A] | Descriere |
| R1 | Releu al motorului pompei lichidului de răcire a motorului | |
| R2 | Releu claxon | |
| R3 | Releu pompei pulverizatoarelor farurilor | |
| R4 | Neutilizat | |
| FF | 60A | Servodirecție |
| FG | 30A | Pulverizatoare faruri |
| FH | 30A | Sistem antiblocare roți (ABS) |
| FI | 40A | Sistem antiblocare roți (ABS) |
| FJ | 40A | Neutilizat |
| Nr | Amperaggi [A] | Descriere |
|---|---|---|
| FK | 40A | Aprindere |
| FL | 30A | Neutilizat |
| FM | 50A | Motor ventilator lichid răcire motor |
| F31 | 20A | Releu motor pompă lichid răcire motor |
| F32 | 10 A | Tracțiune integrală |
| F33 | 10 A | Alternator |
| F34 | 10 A | Claxon |
| F35 | 30A | Încălzitor auxiliar |
| F36 | 10 A | Neutilizat |
| F37 | 30A | Încălzitor auxiliar |
| F38 | 30A | Încălzitor auxiliar |

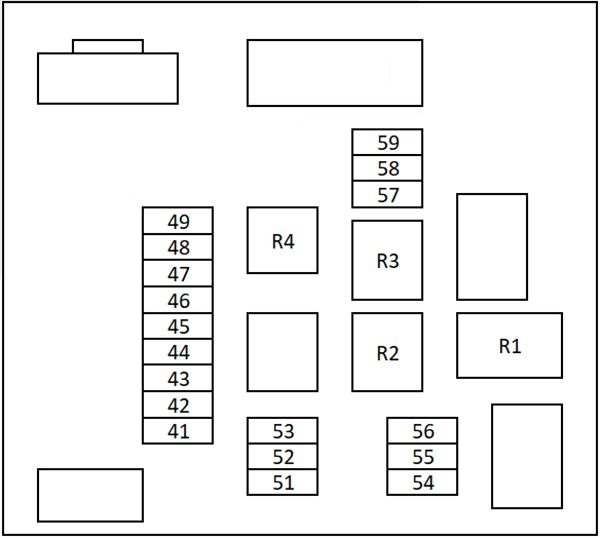

Schema cutiei de siguranțe nr. 2
Atribuirea siguranțelor în blocul siguranțe din compartiment motor 2
| Nr | Amperaggi [A] | Descriere |
|---|---|---|
| Nr | Amperaggi [A] | Descriere |
| R1 | Releu încălzire lunetă spate | |
| R2 | Nu este utilizat | |
| R3 | Nu este utilizat | |
| R4 | Releu circuite principale de aprindere | |
| F41 | 15A | Dezghețare hayon spate (geam);
Încălzire oglinzi. |
| F42 | 15A | Dezghețare hayon spate (geam);
Încălzire oglinzi. |
| F43 | 15A | Proiectoare de ceață față |
| F44 | 30A | Ștergător parbriz |
| F45 | 15A | Far de întâlnire dreapta |
| F46 | 15A | Far de întâlnire stânga |
| Nr | Amperaggi [A] | Descriere |
|---|---|---|
| F47 | 10 A | Faruri de drum, dreapta față |
| F48 | 10 A | Far de drum față, stânga |
| F49 | 10 A | Faruri spate |
| F51 | 15A | Cutie (?) |
| F52 | 20A | Gestionarea motorului |
| F53 | 10 A | Ambreiaj compresor climatizare |
| F54 | 10 A | Lumini marșarier |
| F55 | 10 A | Cutie (?) |
| F56 | 10 A | Gestionarea motorului |
| F57 | 15A | Gestionarea motorului |
| F58 | 10 A | Gestionarea motorului |
| F59 | 10 A | Sistem antiblocare roți (ABS) |
