Jeep Wrangler 4xe (2021-2022) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della Jeep Wrangler 4xe (2021–2022), otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno del veicolo e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Jeep Wrangler 4xe – schema del fusibile
Anno di produzione: 2021.
Centro di distribuzione dell’energia (PDC)

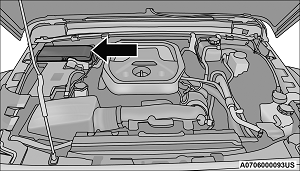

Il Centro di Distribuzione dell’Energia si trova nel vano motore vicino alla batteria. Questo centro contiene fusibili a cartuccia, mini fusibili e relè. Il coperchio superiore del PDC è contrassegnato con un’etichetta che indica la posizione, la funzione e la dimensione di ogni fusibile/rele riparabile.
Durante l’installazione del coperchio del centro di distribuzione dell’energia, è importante assicurarsi che il coperchio sia correttamente posizionato e completamente bloccato. La mancata osservanza di questo può causare l’ingresso di acqua nel centro di distribuzione dell’energia e potrebbe causare un guasto del sistema elettrico.
Centro di Distribuzione dell’Energia
| Incavo | Fusibile a cartuccia | Mini fusibile | Descrizione |
| F01 | – | – | Riserva |
| F02 | 40 A verde | – | Motorino di avviamento |
| F03 | – | 5 A Tan | Sensore intelligente della batteria (IBS) |
| F04 | – | 20 A giallo | Pompa carburante MTR/FPCM |
| F05 | – | 5 A Tan | Porta di sicurezza |
| F06 | – | – | Riserva |
| F07 | – | 15 A blu | Pompa di raffreddamento a bassa temperatura (LTR) — se presente |
| F08 | – | 15 A blu | Modulo di controllo trasmissione TCM-8HP CYGNUS |
| F09 | – | – | Riserva |
| F10 | – | 15 A blu | Nodo chiave di accensione (KIN)/hub a frequenza radio (RF HUB)/blocco elettrico della colonna dello sterzo (ESCL) |
| F11 | – | 10 A rosso | Porto UCI (USB e AUX) |
| F12 | – | 25 A Trasparente | Amplificatore HIFI |
| F13 | – | – | Riserva |
| F14 | – | – | Riserva |
| F15 | – | 15 A blu | Set di indicatori del cruscotto (IPC)/interruttore – set di dispositivi elettrici ad alta resistenza (SWITCH BANK-HD ELEC) |
| F 16 | – | – | Riserva |
| F17 | – | – | Riserva |
| F18 | – | 10 A rosso | Frizione dell’aria condizionata (AC CLUTCH) |
| F19 | – | – | Riserva |
| F20 | 30 Amp Rosa | – | Centralina di controllo della carrozzeria (CBC) 1-LUCE INTERNA |
| F21 | – | 20 A giallo | TERGICRISTALLO POSTERIORE |
| F22 | – | 10 A rosso | Modulo di controllo del motore (ECM)/Modulo di controllo del sistema di trasmissione (PCM)/Modulo generatore del motore (MGU) ATTIVA/Zaino di alimentazione (PPU) ATTIVA |
| F23 | – | 10 A rosso | Modulo di controllo del sistema di trasmissione (PCM)/Modulo di controllo del motore (ECM) |
| F24 | – | – | Riserva |
| F25 | – | 10 A rosso | Spostamento del modulo tramite cavo (MOD_SBW) |
| F26 | 40 A verde | – | Centralina di controllo della carrozzeria (CBC) 2 LUCI ESTERNE #1 |
| F27 | 30 Amp Rosa | – | Tergicristalli anteriori |
| F28 | 40 A verde | – | Centralina di controllo della carrozzeria (CBC) 3-POWER LOCKS |
| F29 | 40 A verde | – | Centralina di controllo della carrozzeria (CBC) 4 LUCI ESTERNE #2 |
| F30 | – | – | Riserva |
| F31 | – | 10 A rosso | PORTO DIAGNOSTICO |
| F32 | – | 10 A rosso | Riscaldamento Ventilazione Climatizzazione Mod (HVAC CTRL MOD)/Blocco della colonna dello sterzo (SCL)/Modulo di classificazione passeggeri (OCM)/Modulo di rilevamento presenza conducente (DPDM) |
| F33 | – | 10 A rosso | Sistema ParkTronics (PTS)/modulo della telecamera a infrarossi (IRCM)/indicatori di disattivazione degli airbag (AIRBAG DISABLE LMPS) |
| F34 | – | 10 A rosso | Sistema elettronico di stabilizzazione del veicolo (ESC)/assistenza elettrico-idraulica allo sterzo (EHPS)/ modulo di controllo Smart Bar (SBCM) ATTIVA |
| F35 | 30 Amp Rosa | – | PMP FRENANTE — se presente |
| F36 | 30 Amp Rosa | – | MODULO TRAILER HITCH — Se presente |
| F37 | 30 Amp Rosa | – | CONNESSIONE TRAILER 7W — se presente |
| F38 | 20 A blu | – | Modulo di controllo del motore ECM |
| F39 | – | – | Riserva |
| F40 | – | 15 A blu | Modulo di controllo del sistema di trasmissione (DTCM)/blocco dell’asse (AXLE LOC) FT_RR |
| F41 | – | 15 A blu | Cluster strumenti (IC)/Security GateWay (SGW) ATTIVA |
| F42 | – | 10 A rosso | Alimentazione relè di controllo dell’alimentazione (arresto/avvio elettrico)/riserva (generatore con avviamento a cinghia) — a seconda dell’equipaggiamento |
| F43 | 20 A giallo | USCITA PWR (CARICA) BATT | |
| F44 | – | 10 A rosso | Telecamera a infrarossi (IRCAM) RISCALDAMENTO |
| F45 | – | 20 A giallo | USCITA PWR (CARICA) ACCENSIONE* |
| F46 | – | 10 A rosso | AUTO HDLP LVL MOD/LVL MTR/HDLP SW |
| F47 | – | – | Riserva |
| F48 | – | – | Riserva |
| F49 | – | 10 A rosso | Controllore dei dispositivi di ritenuta passeggeri ORC |
| F50 | – | 10 A rosso | HD ACC — se presente |
| F51 | – | 10 A rosso | Televisione digitale (DSRC) / USB / specchietto retrovisore interno (ISRVM) / Modulo del compasso (CSGM) |
| F52 | – | 20 A giallo | Sigaro LTR |
| F53 | – | – | Riserva |
| F54 | – | – | Riserva |
| F55 | – | – | Riserva |
| F56 | – | 10 A rosso | SENSORE DI TEMPERATURA DELL’AUTO |
| F57 | – | 20 A giallo | Sedile anteriore riscaldato |
| F58 | – | 20 A giallo | Sedile anteriore riscaldato |
| F59 | – | – | Riserva |
| F60 | – | 15 A blu | Modulo di comfort dello sterzo (CSWM) (HTD STR WHEEL) |
| F61 | – | 10 A rosso | Sensore angolo cieco sinistro (LBSS)/Sensore angolo cieco destro (RBSS) |
| F62 | – | – | Riserva |
| F63 | – | 10 A rosso | Controllore di immobilizzazione passeggeri (ORC) |
| F64 | – | – | Riserva |
| F65 | – | – | Riserva |
| F66 | 40 A verde | – | VENTILATORE HVAC MTR Anteriore |
| F67 | – | – | Riserva |
| F68 | – | – | Riserva |
| F69 | – | 5 A Tan | Gruppo generatore MGU Generatore avviamento a cinghia (BSG) — se presente |
| F70 | – | 25 A Trasparente | INJ/IGN COIL (GAS)/GLO PLUG MOD (DSL) |
| F71 | – | – | Riserva |
| F72 | – | 10 A rosso | HD ELEC ACC PKG — se presente |
| F73 | 20 A blu | – | PWR TOP LT |
| F74 | 20 A blu | – | PWR TOP RT |
| F75 | – | 10 A rosso | Modulo di alimentazione — modulo di controllo del pacco batterie e modulo di alimentazione ausiliario (PPU-BPCM e APM) Generatore avviamento a cinghia (BSG) — a seconda dell’equipaggiamento |
| F76 | – | 20 A giallo | ECM (gas)/PCM (DSL) |
| F77 | – | 10 A rosso | SPECCHI RISCALDATI |
| F78 | – | 10 A rosso | COMPUTER/ALLARME/SIGNALIZZATORI/SENSORI DI INTRUSIONE |
| F79 | – | 20 A giallo | Modulo di controllo intelligente della cintura |
| F80 | – | 15 A blu | Modulo di controllo del sistema di trasmissione (PCM) |
| F81 | 30 Amp Rosa | – | DEFRISATORE POSTERIORE (EBL) |
| F82 | 30 Amp Rosa | – | RISCALDAMENTO CARBURANTE — se presente |
| F83 | 60 A giallo | – | CANDELA — se presente |
| F84 | 30 Amp Rosa | – | UNITÀ RISCALDAMENTO UREA — se presente |
| F85 | – | 10 A rosso | SENSORE PM — se presente |
| F86 | 30 Amp Rosa | – | PMP FRENANTE 2 — se presente |
| F87 | – | 10 A rosso | ALIMENTAZIONE/DEPRESSIONE PMP — Se presente |
| F88 | 20 A blu | – | SENSORE NOx #1/ #2 — SE presente |
| F89 | – | 10 A rosso | Modulo di controllo della colonna dello sterzo (SCCM) / cruise control (CRUISE CTL) / televisione digitale (DTV) |
| F90 | 20 A blu | – | PARCHEGGIO TRAILER LMP — se presente |
| F91 | – | 20 A giallo | CLACSON |
| F92 | 40 A verde | – | HD ACCY #2 — se presente |
| F93 | 40 A verde | – | HD ACCY #1 — se presente |
| F94 | – | 10 A rosso | Monitoraggio della pressione dei pneumatici (TPM)/sistema hub RF (CORAX) |
| F95 | – | – | Riserva |
| F96 | – | 10 A rosso | SPECCHIO PWR SW |
| F97 | – | 20 A giallo | RADIO/TBM |
| F98 | – | 10 A rosso | SW BANK-HD ELEK/OFF ROAD |
| F99 | – | – | Riserva |
| F100 | 30 Amp Rosa | – | ESC-ECU E VALVOLE |
| F101 | 30 Amp Rosa | – | Modulo di controllo del sistema di trasmissione (DTCM) |
| F102 | – | 15 A blu | PORTO USB DOPPIO |
| F103 | – | 15 A blu | HD ACCY #3 — se presente |
| F104 | – | 15 A blu | POMPA DI RAFFREDDAMENTO PPU — se presente |
| F105 | – | 10 A rosso | Sistema centralizzato integrato (ICS)/climatizzazione con ventilazione calda (HVAC) |
| F106 | 50 A rosso | – | Regolazione elettronica della velocità (ESC)-POMPA MTR |
| F107 | – | 20 A giallo | FRENO/SVOLTA TRAILER HOOK LT — se presente |
| F108 | – | 15 A blu | HD ACCY #4 — se presente |
| F109 | – | 20 A giallo | FRENO/SVOLTA TRAILER HOOK RT — se presente |
| F110 | 30 Amp Rosa | – | INVERTER DI POTENZA |
| F111 | 20 A blu | – | GANCIO TRAILER — Se presente |
* Il cliente può scegliere di commutare la presa di alimentazione Cargo Power Outlet dall’alimentazione della batteria F43 a questa posizione F45, che è alimentata quando l’accensione è accesa.
Jeep Wrangler 4xe – schema del fusibile
Anno di produzione: 2022.
Centro di distribuzione dell’energia (PDC)
Il Centro di Distribuzione dell’Energia si trova nel vano motore vicino alla batteria. Questo centro contiene fusibili a cartuccia, mini fusibili e relè. Il coperchio superiore del PDC è contrassegnato con un’etichetta che indica la posizione, la funzione e la dimensione di ogni fusibile/releabile manutenibile.
Quando si installa il coperchio del centro di distribuzione dell’energia, è importante assicurarsi che il coperchio sia posizionato correttamente e completamente bloccato. Non farlo può causare l’ingresso di acqua nel centro di distribuzione dell’energia e potrebbe causare un guasto del sistema elettrico.

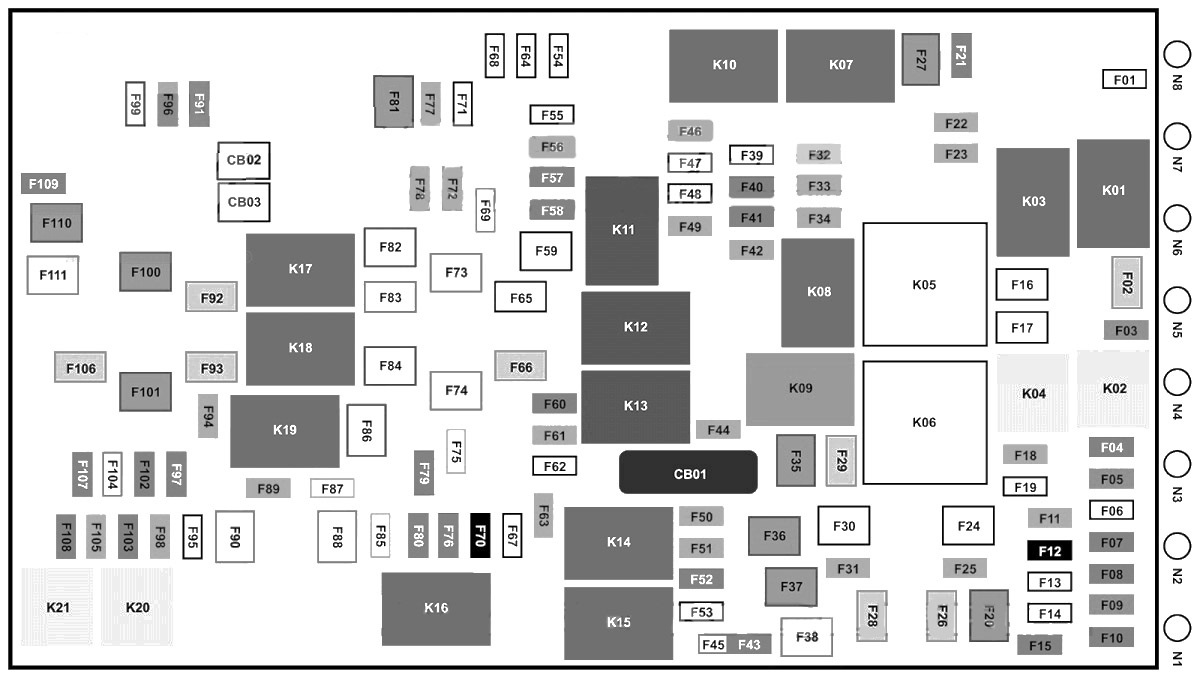

Centro di Distribuzione dell’Energia
| Incavo | Fusibile a cartuccia | Mini fusibile | Descrizione |
| F01 | – | – | Riserva |
| F02 | 40 A verde | – | Motorino di avviamento |
| F03 | – | 5 A Tan | Sensore intelligente della batteria (IBS) |
| F04 | – | 20 A giallo | Pompa carburante MTR/FPCM |
| F05 | – | 5 A Tan | Sicurezza del portellone |
| F06 | – | – | Riserva |
| F07 | – | 15 A blu | Pompa di raffreddamento a bassa temperatura (LTR) — se presente |
| F08 | – | 15 A blu | Modulo di controllo trasmissione TCM-8HP CYGNUS |
| F09 | – | – | Riserva |
| F10 | – | 15 A blu | Nodo chiave di accensione (KIN)/hub di frequenza radio (RF HUB)/blocco elettrico della colonna dello sterzo (ESCL) |
| F11 | – | 10 A rosso | Porto UCI (USB e AUX) |
| F12 | – | 25 A Trasparente | Amplificatore HIFI |
| F13 | – | – | Riserva |
| F14 | – | – | Riserva |
| F15 | – | 15 A blu | Set di indicatori del cruscotto (IPC)/interruttore – set di dispositivi elettrici ad alta resistenza (SWITCH BANK-HD ELEC) |
| F 16 | – | – | Riserva |
| F17 | – | – | Riserva |
| F18 | – | 10 A rosso | Frizione dell’aria condizionata (AC CLUTCH) |
| F19 | – | – | Riserva |
| F20 | 30 Amp Rosa | – | Central Body Controller (CBC) 1-LUCE INTERNA |
| F21 | – | 20 A giallo | TERGICRISTALLO POSTERIORE |
| F22 | – | 10 A rosso | Modulo di controllo motore (ECM)/Modulo di controllo del sistema di trasmissione (PCM)/Modulo generatore motore (MGU) RISVEGLIA/Unità di alimentazione (PPU) RISVEGLIA |
| F23 | – | 10 A rosso | Modulo di controllo del sistema di trasmissione (PCM)/Modulo di controllo motore (ECM) |
| F24 | – | – | Riserva |
| F25 | – | 10 A rosso | Spostamento del modulo tramite cavo (MOD_SBW) |
| F26 | 40 A verde | – | Central Body Controller (CBC) 2 LUCE ESTERNA #1 |
| F27 | 30 Amp Rosa | – | Tergicristalli anteriori |
| F28 | 40 A verde | – | Central Body Controller (CBC) 3-POWER LOCKS |
| F29 | 40 A verde | – | Central Body Controller (CBC) 4 LUCE ESTERNA #2 |
| F30 | – | – | Riserva |
| F31 | – | 10 A rosso | PORTO DIAGNOSTICO |
| F32 | – | 10 A rosso | Riscaldamento Ventilazione Climatizzazione Mod (HVAC CTRL MOD)/Blocco della colonna dello sterzo (SCL)/Modulo di classificazione passeggeri (OCM)/Modulo di rilevamento presenza conducente (DPDM) |
| F33 | – | 10 A rosso | Sistema ParkTronics (PTS)/modulo telecamera a infrarossi (IRCM)/spie di disattivazione airbag (AIRBAG DISABLE LMPS) |
| F34 | – | 10 A rosso | Sistema elettronico di stabilizzazione del veicolo (ESC)/assistenza elettrico-idraulica alla sterzata (EHPS)/modulo di controllo Smart Bar (SBCM) RISVEGLIA |
| F35 | 30 Amp Rosa | – | PMP FRENANTE — se presente |
| F36 | 30 Amp Rosa | – | MODULO TRAILER HITCH — Se presente |
| F37 | 30 Amp Rosa | – | CONN 7W TRAILER HITCH — se presente |
| F38 | 20 A blu | – | Modulo di controllo motore ECM |
| F39 | – | – | Riserva |
| F40 | – | 15 A blu | Modulo di controllo del sistema di trasmissione (DTCM)/blocco dell’asse (AXLE LOC) FT_RR |
| F41 | – | 15 A blu | Cluster strumenti (IC)/Security GateWay (SGW) RISVEGLIA |
| F42 | – | 10 A rosso | Alimentazione del relè di controllo dell’alimentazione (stop/start elettrico)/riserva (generatore con avviamento a cinghia) — a seconda dell’equipaggiamento |
| F43 | 20 A giallo | USCITA PWR (CARICA) BATT | |
| F44 | – | 10 A rosso | Telecamera a infrarossi (IRCAM) RISCALDAMENTO |
| F45 | – | 20 A giallo | USCITA PWR (CARICA) ACCENSIONE* |
| F46 | – | 10 A rosso | AUTO HDLP LVL MOD/LVL MTR/HDLP SW |
| F47 | – | – | Riserva |
| F48 | – | – | Riserva |
| F49 | – | 10 A rosso | Controllore dei dispositivi di ritenuta passeggeri ORC |
| F50 | – | 10 A rosso | HD ACC — se presente |
| F51 | – | 10 A rosso | Televisione digitale (DSRC) / USB / specchietto retrovisore interno (ISRVM) / Modulo bussola (CSGM) |
| F52 | – | 20 A giallo | Sigaro LTR |
| F53 | – | – | Riserva |
| F54 | – | – | Riserva |
| F55 | – | – | Riserva |
| F56 | – | 10 A rosso | SENSORE DI TEMPERATURA AUTO |
| F57 | – | 20 A giallo | Sedile anteriore riscaldato |
| F58 | – | 20 A giallo | Sedile anteriore riscaldato |
| F59 | – | – | Riserva |
| F60 | – | 15 A blu | Modulo volante comfort (CSWM) (HTD STR WHEEL) |
| F61 | – | 10 A rosso | Sensore angolo cieco sinistro (LBSS)/Sensore angolo cieco destro (RBSS) |
| F62 | – | – | Riserva |
| F63 | – | 10 A rosso | Controllore di immobilizzazione passeggeri (ORC) |
| F64 | – | – | Riserva |
| F65 | – | – | Riserva |
| F66 | 40 A verde | – | VENTILATORE HVAC MTR Anteriore |
| F67 | – | – | Riserva |
| F68 | – | – | Riserva |
| F69 | – | 5 A Tan | Gruppo generatore MGU Generatore avviamento a cinghia (BSG) — se presente |
| F70 | – | 25 A Trasparente | INJ/IGN COIL (GAS)/GLO PLUG MOD (DSL) |
| F71 | – | – | Riserva |
| F72 | – | 10 A rosso | HD ELEC ACC PKG — se presente |
| F73 | 20 A blu | – | PWR TOP LT |
| F74 | 20 A blu | – | PWR TOP RT |
| F75 | – | 10 A rosso | Modulo alimentatore — modulo di controllo del pacco batterie e modulo di alimentazione ausiliario (PPU-BPCM e APM) Generatore avviamento a cinghia (BSG) — a seconda dell’equipaggiamento |
| F76 | – | 20 A giallo | ECM (gas)/PCM (DSL) |
| F77 | – | 10 A rosso | SPECCHI RISCALDATI |
| F78 | – | 10 A rosso | KOMP/ALLARME/SIGNALIZZATORI/SENSORI DI INTRUSIONE |
| F79 | – | 20 A giallo | Modulo CTRL CINTURA INTELLIGENTE |
| F80 | – | 15 A blu | Modulo di controllo del sistema di trasmissione (PCM) |
| F81 | 30 Amp Rosa | – | DEFRISATORE POSTERIORE (EBL) |
| F82 | 30 Amp Rosa | – | FUEL HTR — se presente |
| F83 | 60 A giallo | – | CANDELA DI ACCENSIONE — se presente |
| F84 | 30 Amp Rosa | – | UNITA CONTROLLO RISCALDAMENTO UREA — se presente |
| F85 | – | 10 A rosso | SENSORE PM — se presente |
| F86 | 30 Amp Rosa | – | PMP FRENANTE 2 — se presente |
| F87 | – | 10 A rosso | ALIMENTAZIONE/DEPRESSIONE PMP — Se presente |
| F88 | 20 A blu | – | SENSORE NOx #1/ #2 — SE presente |
| F89 | – | 10 A rosso | Modulo di controllo della colonna dello sterzo (SCCM) / cruise control (CRUISE CTL) / televisione digitale (DTV) |
| F90 | 20 A blu | – | PARK TRAILER LMP — se presente |
| F91 | – | 20 A giallo | CLACSON |
| F92 | 40 A verde | – | HD ACCY #2 — se presente |
| F93 | 40 A verde | – | HD ACCY #1 — se presente |
| F94 | – | 10 A rosso | Monitoraggio della pressione dei pneumatici (TPM)/sistema hub RF (CORAX) |
| F95 | – | – | Riserva |
| F96 | – | 10 A rosso | SPECCHIO PWR SW |
| F97 | – | 20 A giallo | RADIO/TBM |
| F98 | – | 10 A rosso | SW BANK-HD ELEC/OFF ROAD |
| F99 | – | – | Riserva |
| F100 | 30 Amp Rosa | – | ESC-ECU E VALVOLE |
| F101 | 30 Amp Rosa | – | Modulo di controllo del sistema di trasmissione (DTCM) |
| F102 | – | 15 A blu | PORTO USB DOPPIO |
| F103 | – | 15 A blu | HD ACCY #3 — se presente |
| F104 | – | 15 A blu | POMPA DI RAFFREDDAMENTO PPU — se presente |
| F105 | – | 10 A rosso | Sistema centrale integrato (ICS)/climatizzazione con ventilazione termica (HVAC) |
| F106 | 50 A rosso | – | Regolazione elettronica della velocità (ESC)-POMPA MTR |
| F107 | – | 20 A giallo | STOP/GIRARE TRAILER HITCH LT — se presente |
| F108 | – | 15 A blu | HD ACCY #4 — se presente |
| F109 | – | 20 A giallo | STOP/GIRARE TRAILER HITCH RT — se presente |
| F110 | 30 Amp Rosa | – | INVERTER DI POTENZA |
| F111 | 20 A blu | – | GANCIO TRAILER — Se presente |
* Il cliente può scegliere di commutare la presa di alimentazione Cargo Power Outlet dall’alimentazione della batteria F43 a questa posizione F45, che è alimentata quando l’accensione è accesa.
