Nissan Almera (2000-2006) – cutia de siguranțe
Nissan Almera (2000-2006) – schema cutia de siguranțe
Anul producției: 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Siguranță brichetă (priză de alimentare) în Nissan Almera (2000-2006) este siguranța 22 în bloc siguranțe.

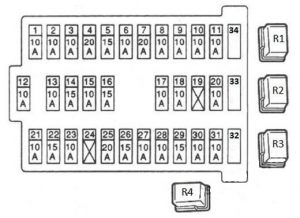

Bloc siguranțe habitaclu
Față
Spate
| Nr | Ampere [A] | Descriere |
|---|---|---|
| 1 | 10 A | Oglinzi |
| 2 | 10 A | Lumină de stop |
| 3 | 15A | Priză electrică |
| 4 | 7,5A | Pentru echipamente electronice suplimentare |
| 5 | 15A | Alarme și indicatoare |
| 6 | 10 A | Echipament electric suplimentar |
| 7 | 20A | Dezghețător lunetă spate |
| 8 | 10 A | Senzor de oxigen |
| 9 | 10 A | Echipament electronic suplimentar |
| 10 | 10 A | Echipament electronic |
| 11 | 10 A | Cutie automată |
| 12 | 10 A | ECU (semnalizatoare, iluminare bord și alimentare principală a bordului, iluminare număr) |
| 13 | 10 A | Lumină interioară |
| 14 | 15A | Ventilator interior (încălzire / climatizare) |
| 15 | 10 A | Climatizare |
| 16 | 15A | Ventilator (încălzire / climatizare) |
| 17 | 10 A | Sistem de injecție combustibil |
| 18 | 10 A | Sistem airbag |
| 19 | 20A | Echipament electric suplimentar |
| 20 | 10 A | Modul motor |
| 21 | 10 A | Semnal de pornire |
| 22 | 15A | Brichetă |
| 23 | – | Neutilizat |
| 24 | 20A | Echipament electric suplimentar |
| 25 | 20A | Ștergător parbriz |
| 26 | 7,5A | Echipament electric suplimentar |
| 27 | 15A | Spălător lunetă față și/sau spate (pe levierul cutiei de viteze) |
| 28 | 15A | Spălător lunetă spate |
| 29 | 15A | Pompă combustibil |
| 30 | 10 A | Viteză;
Vitezometru; Indicatoare temperatură și nivel combustibil. |
| 31 | 10 A | Sistem antiblocare roți (ABS) |
| 32 | 10 A | rezervă |
| 33 | 15A | rezervă |
| 34 | 20A | rezervă |
| Releu față | ||
| R1 | Releu faruri | |
| R2 | Releu control clapetă | |
| R3 | Releu ridicare geamuri | |
| R4 | Releu lumini spate proiectoare ceață | |
| Releu lateral spate | ||
| R1 | Releu aprindere | |
| R2 | Releu suprasarcină | |
| R3 | Releu echipament suplimentar (accesorii electrice) | |

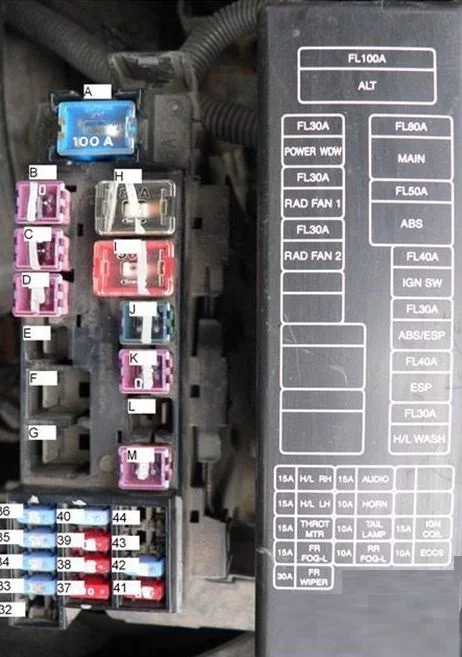

Panou siguranțe în compartiment motor
| Nr | Amperi [A] | Descriere |
|---|---|---|
| A | 100A | Generator (încărcare baterie) |
| B | 40A | Geamuri electrice |
| C | 40A | Ventilatoare răcire |
| D | 40A | Ventilatoare răcire |
| E | 30A | Pentru motoare diesel |
| F | 60A | Pentru motoare diesel |
| G | 80A | Pentru motoare diesel |
| H | 80A | Alimentare principală, circuit de împământare |
| I | 50A | Sistem antiblocare roți (ABS) |
| J | 30A | Pentru întrerupător aprindere baterie |
| k. | 30A | Sistem antiblocare roți (ABS) / ESP |
| L | 30A | ESP |
| M | 30A | Spălător faruri |
| 32 | 20A | Spălător spate |
| 33 | 15A | Proiectoare de ceață |
| 34 | 15A | Acționare electrică și releu actuator clapetă |
| 35 | 15A | Faruri, lumini de zi |
| 36 | 15A | Faruri, lumini de zi |
| 37 | 10 A | Lumină spate proiectoare de ceață |
| 38 | 10 A | Lumini de parcare, iluminare număr de înmatriculare |
| 39 | 10 A | Claxon, încărcare baterie |
| 40 | 15A | Audio, navigație, afișaj LCD |
| 41 | 10 A | Sistem gestionare motor |
| 42 | 10 A | Bobine de aprindere |
| 43 | 15A | Nefolosit |
| 44 | 10 A | Nefolosit |
Bloc releu
| Nr | Releu |
|---|---|
| R1 | Releu ventilator răcire 3 (25221E) |
| R2 | Proiectoare de ceață față (25224QA) |
| R3 | Releu aer condiționat E6 (25224D) |
| R4 | Releu claxon (25620) |
| R5 | Releu ventilator răcire (25224J) |
| R6 | Lumini (25224A) |
| R7 | Demaror (25224G) |
