Mercedes Classe C W203/C240 Automatic 2003 – cutia de siguranțe
Mercedes-Benz Classe C W203/C240 Automatic 2003 – schema cutiei de siguranțe
Anul producției: 2003.
Siguranță brichetă (priză de alimentare) în Mercedes Classe C W203/C240 Automatic 2003 este siguranța 47 în cutia de siguranțe din compartiment motor.

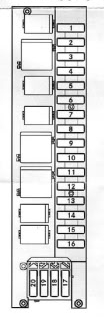

Mercedes-Benz Classe C W203/C240 Automatic – siguranțe – portbagaj
Mercedes-Benz Classe C W203/C240 Automatic – siguranțe – habitaclu
Mercedes-Benz Classe C W203/C240 Automatic – siguranțe – compartiment motor
| Descriere | Număr |
| Sistem antiblocare roți (ABS) | 56,59,60,62 |
| Indicatoare de avertizare
sistem airbag. |
41,42,4549 |
| Modul control
sistem airbag. |
45,49 |
| Climatizare (SE) | 41,51 |
| Alarmă antifurt (SE) | 8,9,41 |
| Sistem de încălzire automată | 41 |
| Încălzitor suplimentar (SE) | 35 |
| Motor ventilator (încălzitor/AC) | 30,41 |
| Lumină de stop | 62 |
| Încuietori centralizate | 21,22,32,33,57 |
| Încuietori centralizate – comutator interior | 41 |
| Brichetă | 47 |
| COMAND (SE) | 64 |
| Bloc siguranțe confort | 8,9,21,22,32,33, |
| Lumini de bun venit (SE) | 21,22 |
| Priză diagnosticare | 62 |
| Faruri de întâlnire | 62,63 |
| Lumini de bun venit (interior) | 3,9 |
| E-Call / TeleAid (SE) | 40,44 |
| Program electronic de stabilitate | 55,56,57,59,60,62 |
| Electronică motor | 48,53,54 |
| Ventilator răcire motor | 51 |
| Sistem de căldură reziduală motor (SE) | 30,41,51 |
| Claxon | 43 |
| Proiectoare de ceață | electronic |
| Proiector de ceață spate | electronic |
| Blocare ușă filtru combustibil | 15 |
| Pompă combustibil | 4 |
| Deschidere ușă garaj (SE) | 9 |
| Iluminare compartiment torpedou | 47 |
| Lumini de avarie | 41 |
| Semnalizatoare faruri | electronic |
| Reglaj unghi faruri (SE) | 51 |
| Sistem spălare faruri (SE) | 63 |
| Geam spate încălzit | 10,41 |
| Faruri de drum;
Martor faruri de drum. |
electronic |
| Set semnalizatoare | 42 |
| Sistem control limbă (SE) | 13,16 |
| Iluminare număr înmatriculare | electronic |
| Blocare check-back | electronic |
| Faruri de întâlnire | 62,63 |
| Faruri de drum | electronic |
| Oglindă pentru machiaj (SE) | 9 |
| Reglarea oglinzii | 21,22,63 |
| Reglarea automată a oglinzii (SE) | 9,21 |
| Funcția de pliere a oglinzii (SE) | 21,22,63 |
| Încălzitor oglinzi | 21,22 |
| Spătar multiconfigurabil (SA) | 13,19 |
| Volan multifuncțional | electronic |
| Sistem de navigație (SE) | 64 |
| Iluminare plăcuță | electronic |
| Lumini de staționare / spate | electronic |
| Sistem Parktronic (SE) | 13,41 |
| Priză alimentare, portbagaj (SE) | 12 |
| Geam electric față | 21,22 |
| Geam electric spate | 21,32,33 |
| Radio | 64 |
| Senzor ploaie (SE) | 9 |
| Lumină proiectoare de ceață spate | electronic |
| Blocare cap spate | 41 |
| Stropitor geam spate | 14,41 |
| Deblocare la distanță a demarorului/portbagaj | 8,21 |
| Lumini mers înapoi | electronic |
| Reglare scaun, partea șoferului | 2,21,27, (29 sp.-coupe) |
| Reglare scaun partea pasagerului | 1,22,38, (34 sp.-coupe) |
| Încălzitor scaun (SE) | 25,41 |
| Sistem audio (SE) | 26 |
| Pornire | 31,52,57 |
| Blocare volan | 31 |
| Reglare volan (SE) | 2,21,27, (29 sp.-coupe) |
| Parasolar pentru geam spate | 20,41 |
| Aprindere iluminare | 9,21,22,32,33,41,50 |
| Tele Aid (SE) / E-Call | 40,44 |
| Sisteme telefonice (SE) | 13,16,40,44 |
| Televiziune (SE) | 3 |
| Trapă (SE) | 9 |
| Lumini remorcă (SE) | 17 |
| Remorcă, alimentator (SE) | 18 |
| Electronică cutie automată (SE) | 55,58,61 |
| Semnalizator, martor de control ts | electronic |
| Pompă apă (AMG-Kompressor) | 5 |
| Pompă spălător parbriz față | electronic |
| Ștergător parbriz | 46 |
Evaluarea siguranței
| Număr | Amp [A] | Culoare |
| 13,44,50,56,57,62,63 | 5 | bej |
| 3,5,8,16,40,42,45,49,51, (54 Diesel), 55 | 7,5 | maro |
| 15,20,64 | 10 | roșu |
| 12,14,41,43,47,48,52, (53,54 benzina), 61 | 15 | albastru |
| 4,17,18,19,31 | 20 | galben |
| 9,26,37, (53 Diesel) | 25 | alb |
| 1,2,21,22,25,27,29,32,33,34,35,38 | 30 | verde |
| 10,30,46,58,60,65 (Maxi) | 40 | ambra |
| 59 (maxi) | 50 | roșu |
