Mercedes-Benz Classe E W212 (2009-2016) – cutia de siguranțe
Mercedes-Benz Classe E W212 (2009-2016) – schema cutiei de siguranțe
Anul producției: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Siguranțele brichetei (prize de alimentare) în Mercedes-Benz Classe E sunt siguranțele 71 (brichetă față), 72 (priză în compartimentul de încărcare) în cutia de siguranțe a portbagajului și siguranța 9 (în compartimentul torpedou) în cutia de siguranțe a compartimentului motor.

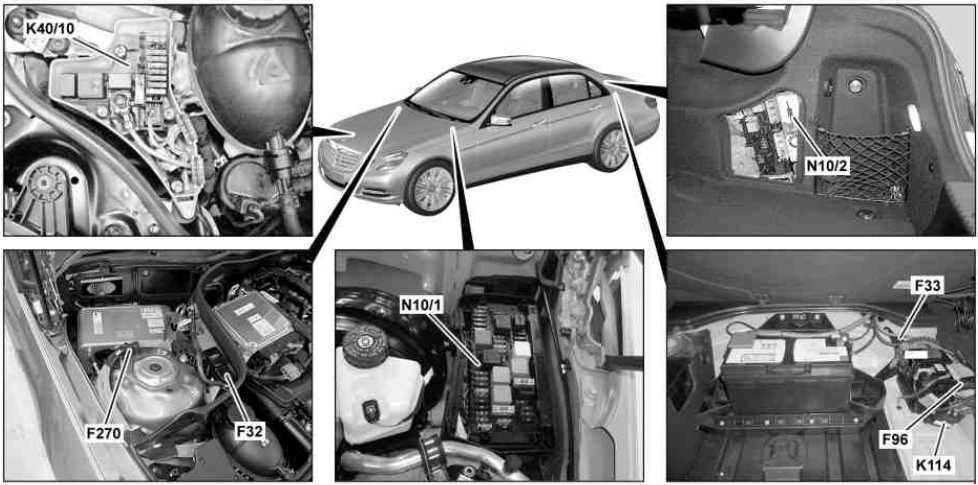

Panou cutie siguranțe
F32 – Cutia de siguranțe electrică față

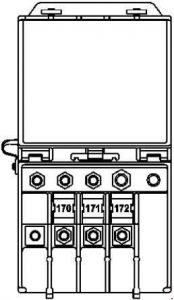

F33 – Cutia de siguranțe spate (motor 273,9)
F96 – Circuit suplimentar al bateriei 30 (7,5 A) (cu ECO start / stop)
F270 – Protecție suplimentară a bateriei (hibrid)

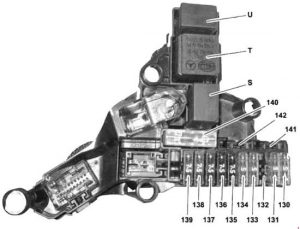

K40 / 10 – Siguranță HIBRID și modul releu (hibrid)
K114 – funcție ECO start / stop releu suplimentar baterie
N10 / 1 – Unitate control SAM față cu siguranță și modul releu
N10 / 2 – Unitate control SAM spate cu siguranță și modul releu

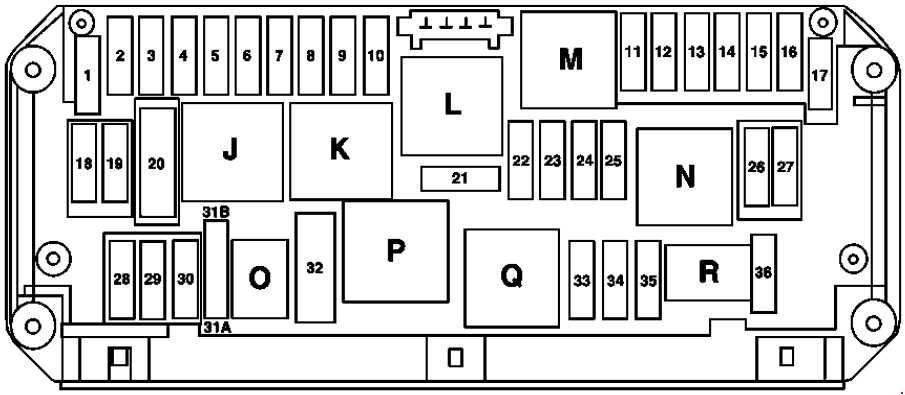

Cutia de siguranțe în compartimentul motor
| Număr | Amperaj [A] | Descriere |
| 1 | 25 | Valabil pentru vehicule cu volan pe partea stângă:
Unitate de control electronică a programului de stabilitate; Unitate de control electronică premium a programului de stabilizare; Hibrid: Unitate de control a sistemului de frânare cu recuperare de energie; Se referă la vehicule cu volan pe partea dreaptă: Regulator ventilator. |
| 2 | 30 | până la 31.05.2010:
Controler al ușii față stânga; Valabil pentru vehicule cu volan pe partea dreaptă din 01.06.2010: Controler al ușii spate stânga. |
| 3 | 30 | până la 31.05.2010:
Controler al ușii față dreapta Valabil pentru vehicule cu volan pe partea stângă din 01.06.2010: Controler al ușii spate dreapta |
| 4 | 20 | Valabil cu motor 157:
Unitate de control a sistemului de alimentare; Valabil pentru motoarele 642, 651 până la 31.05.2010: Senzor de condensare al filtrului de combustibil cu element încălzitor. |
| 7,5 | Valabil pentru motorul 651 (cu filtru de combustibil încălzit instalat) până la 31.05.2010:
Unitate de control a senzorului de condensare al filtrului de combustibil cu element încălzitor. |
|
| 5 | 7,5 | Set de semnalizatoare;
Comutator lumini exterioare; Unitate de control SAM spate cu siguranță și modul releu; Valabil din 01.03.2013: Unitate de control electronică a programului de stabilitate; Valabil din 01.03.2013: Unitate de control electronică a Programului de Stabilitate Electronic Premium. |
| 6 | 10 | Valabil pentru motor diesel:
Unitate de control CDI; Valabil pentru motor pe benzină: Unitate de control ME-SFI; Valabil pentru motorul 271.958, 274.920: Unitate de control CNG. |
| 7 | 20 | Demaror |
| 8 | 7,5 | Unitate de control suplimentară a sistemului de menținere |
| 9 | 15 | Priză compartiment portbagaj |
| 10 | 30 | Motor ștergător;
Încălzire ștergător. |
| 11 | 7,5 | Afișaj Audio / COMAND;
Panou de control Audio / COMAND; Modul navigație; Suport pentru modul navigație; Motor ventilator COMAND. |
| 12 | 7,5 | Unitate de control și operativă ACC;
Unitate de control superioară a panoului de control; Se referă la transmisiile 722, 724, 725: Buton mod cutie automată; AIRMATIC: Grup de butoane ale suspensiei. |
| 13 | 7,5 | Modul control modul tub de direcție;
Cameră multifuncțională; Cameră multifuncțională stereo. |
| 14 | 7,5 | Unitate de control electronică a programului de stabilitate;
Unitate de control electronică premium a programului de stabilitate. |
| 15 | 7,5 | Unitate de control suplimentară a sistemului de menținere |
| 16 | 5 | Hibrid:
Compresor electric al agentului frigorific Valabil cu cutia 722.930 / 931: INTERFAȚĂ DIRECT SELECT Valabil cu cutia 722 (cu excepția 722.930 / 931): Unitate de control electronică a modulului levierului cutiei |
| 17 | 30 | Panou de control cu panou de comandă;
Panou de control cu trapă panoramică glisantă. |
| 18 | 7,5 | Comutator lumini exterioare;
Hibrid: Unitate de control a electronicii de putere; Valabil până la 28.02.2013: Grup de comutatoare pe bord; Unitate de control pe panoul superior; Valabil pentru cutia 722 cu ECO start / stop: Releu pompă ulei cutie suplimentară. |
| 19 | 20 | Valabil cu excepția transmisiei 722.9:
Unitate de control electronică a blocului de aprindere; Unitate de control electrică a blocării volanului. |
| 20 | 40 | Valabil pentru vehicule cu volan pe partea stângă:
Unitate de control electronică a programului de stabilitate; Unitate de control electronică Premium a programului de stabilizare; Se referă la vehicule cu volan pe partea stângă, Hibrid: Unitate de control a sistemului de frânare cu recuperare de energie. |
| 21 | 7,5 | Recunoașterea ocupării scaunului pasagerului față și unitate de control ACSR Weight Sensing System (WSS);
cu excepția Hibrid până la 28.02.2013: Comutator lumină de frână Hibrid până la 28.02.2013: Comutator hibrid al luminilor de frână; Activat de comutatorul luminii din compartimentul portbagaj. |
| 22 | 15 | Valabil pentru motorul ventilator de 650, 800 W:
Motor ventilator pentru motor cu combustie și climatizare cu control integrat; Valabil pentru motorul 156: Conector electric al cablajului interior și al grupului cablaj motor; Circuit 87 Manșon conector M2e; Valabil pentru motoarele 157, 271, 272, 273, 274, 276, 278: Conector electric al cablajului interior și al cablajului motor; Valabil pentru motoarele 271, 272.98, 274.9, 276 și motorul 651 (cu excepția 4MATIC): Actuator grilă radiator; Se referă la motorul 642, 651: Unitate de control CDI; Conector electric al cablajului interior și al cablajului motor. |
| 23 | 20 | Se referă la motorul diesel:
Unitate de control SAM spate cu siguranță și modul releu; Valabil pentru motoarele 271, 642, 651: Circuit 87 Manșon conector M1e; Valabil pentru motoarele 156, 157, 271, 272, 273, 274, 276, 278, 642, 651: Conector electric al cablajului interior și al cablajului compartiment motor; Se referă la motorul 271: Unitate de control ME-SFI. |
| 24 | 15 | Valabil pentru motoarele 156, 157, 271, 272, 273, 274, 276, 278, 642, 651:
Conector electric al cablajului interior și al grupului cablaj compartiment motor; Se referă la motorul diesel: Unitate de control CDI; Se referă la motorul pe benzină: Unitate de control ME-SFI; Valabil pentru motoarele 271.958, 274.920: Unitate de control CNG. |
| 25 | 15 | Valabil pentru motoarele 642, 651 cu BlueTEC:
Unitate de control a oxizilor de azot în spatele filtrului de particule; Unitate de control a oxizilor de azot în spatele catalizatorului SCR; Unitate de control a senzorului de particule; Se referă la motorul pe benzină: Unitate de control ME-SFI; Hibrid: Pompă de circulație a lichidului de răcire al cutiei; Releu al electronicii de putere HYBRID; Releu al pompei de circulație a lichidului de răcire; Valabil pentru motorul 156: Manșon conector, circuit 87 M3e. |
| 26 | 20 | Radio;
Radio cu sistem pilot automat; Unitate de control COMAND. |
| 27 | 7,5 | Valabil pentru motorul pe benzină:
Unitate de control ME-SFI; Valabil pentru motorul diesel: Unitate de control CDI; Unitate de control electronică a blocului de aprindere; Se referă la motoarele 271.958, 274.920: Unitate de control CNG. |
| 28 | 7,5 | Set de semnalizatoare |
| 29 | 10 | Valabil până la 28.02.2013:
Grup far față dreapta |
| 30 | 10 | Valabil până la 28.02.2013:
Far față stânga |
| 31A | 15 | Claxon stânga;
Claxon dreapta. |
| 31B | 15 | Claxon stânga;
Claxon dreapta. |
| 32 | 40 | Valabil pentru motorul 272:
Pompă aer electrică |
| 33 | 10 | Valabil pentru transmisia 722.6:
Unitate de control electronică a cutiei; Valabil pentru transmisia 722.9, 724, 725: Unitate de control complet integrată a cutiei. |
| 34 | 7,5 | Valabil pentru motoarele 156, 271, 272, 273, 642, 651:
Unitate de control a sistemului de alimentare. |
| 35 | 7,5 | Hibrid:
Releu de alimentare al unității de control HYBRID. |
| 36 | 7,5 | Unitate de control – Asistent vedere pe timp de noapte;
Valabil până la 28.02.2013: Controler electric DISTRONIC; Valabil din 01.03.2013: Senzor radar față cu rază lungă; Valabil din 01.03.2013: Controler COLLISION PREVENTION ASSIST. |
| Relee | ||
| J | Releu circuit 15 | |
| K. | Releu circuit 15R | |
| L | Releu încălzitor poziție de staționare a ștergătorului | |
| M | Releu 50 demaror | |
| N | Releu circuit motor 87 | |
| O | Releu claxon | |
| P. | Valabil pentru motorul 272:
Releu injecție secundară aer. |
|
| Q | Releu pompă auxiliară ulei cutie | |
| R | Releu circuit șasiu 87 | |

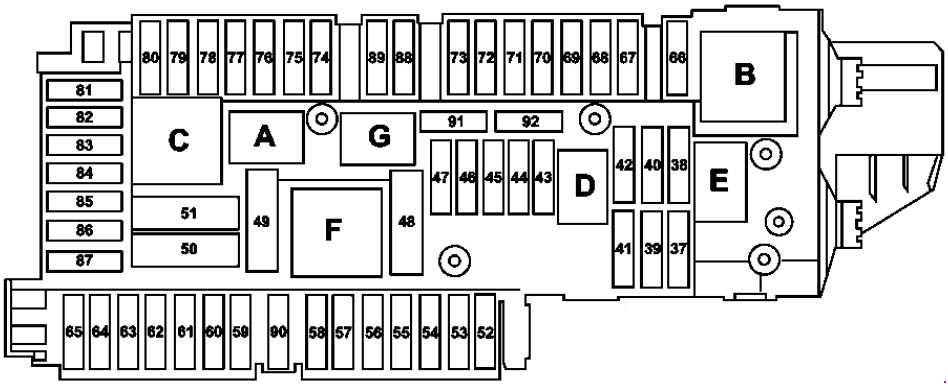

Cutia de siguranțe în portbagaj
| Număr | Descriere | Amperaj [A] |
| 37 | Scaun partea șoferului – Electromagnetul tetieră NECK-PRO;
Scaun față partea pasagerului – Electrovalvă tetieră NECK-PRO. |
7,5 |
| 38 | Valabil pentru modelul 212.2:
Motor ștergător portbagaj spate |
15 |
| 39 | până la 31.05.2010:
Controler ușa spate stânga; Valabil pentru vehicule cu volan pe partea dreaptă din 01.06.2010: Controler ușa față stânga. |
30 |
| 40 | Gol | – |
| 41 | până la 31.05.2010:
Controler ușa spate dreapta; Valabil pentru vehicule cu volan pe partea stângă din 01.06.2010: Controler ușa față dreapta. |
30 |
| 42 | Releu pompa combustibil;
Se referă la motoarele 156, 271, 272, 273, 274, 276, 278, 642, 651: Unitate control sistem alimentare. |
25 |
| 43 | Modul comunicare servicii telematice | 7,5 |
| 44 | Comutator reglare parțială electrică scaun față partea pasagerului | 30 |
| 45 | Comutator reglare parțială electrică scaun partea șoferului | 30 |
| 46 | Amplificator antenă FM 1, AM, CL [ZV] și KEYLESS-GO;
Amplificator antenă lunetă 1 antenă bandă III DAB; Sirena de alertă; Unitate control protecție internă și protecție împotriva remorcării; Valabil din 01.06.2011 pentru motoarele 157, 276, 278: Răcire pompă circulație lichid. |
7,5 |
| 47 | Gol | – |
| 48 | Gol | – |
| 49 | Încălzire lunetă spate | 40 |
| 50 | Retractor centură de siguranță față dreapta | 50 |
| 51 | Retractor centură de siguranță față stânga | 50 |
| 52 | Gol | – |
| 53 | Unitate control recunoaștere remorcă | 30 |
| 54 | Unitate control recunoaștere remorcă | 15 |
| 55 | Gol | – |
| 56 | Priză remorcă | 15 |
| 57 | Unitate control recunoaștere remorcă | 20 |
| Prag ușă față stânga iluminat convertor tensiune prag;
Prag ușă față dreapta iluminat. |
7,5 | |
| 58 | Unitate control recunoaștere remorcă | 25 |
| 59 | Senzor DISTRONIC bara față stânga;
Senzor DISTRONIC bara față dreapta. |
7,5 |
| 60 | Pompă pneumatică multitură cu scaun | 7,5 |
| Pompă pneumatică dinamică cu scaun multitură | 30 | |
| 61 | Controler portbagaj;
Controler portbagaj spate. |
40 |
| 62 | Unitate control scaun partea șoferului | 25 |
| 63 | Controler încălzire scaun spate | 25 |
| 64 | Unitate control scaun față partea pasagerului | 25 |
| 65 | până la 28.02.2013:
Controler încălzire volan |
7,5 |
| din 01.03.2013:
Controler modul lampă volan |
10 | |
| 66 | Motor ventilator spate | 7,5 |
| 67 | Unitate de control a amplificatorului sistemului audio | 40 |
| 68 | Unitate de control AIRmatic;
Unitate de control electronică a nivelului axei spate. |
15 |
| 69 | Amplificator pentru difuzoarele joase spate | 25 |
| 70 | Unitate de control a monitorizării presiunii pneurilor | 5 |
| 71 | Priză internă a vehiculului, față;
Brichetă față cu iluminare a scrumierii. |
15 |
| 72 | Priză portbagaj | 15 |
| 73 | Conector diagnostic;
Receptor telecomandă pentru încălzitor staționar; Valabil cu transmisia 722.930 / 931: Unitate de control a modului de transmisie. |
5 |
| 74 | Unitate de control KEYLESS-GO;
Valabil din 01.03.2013: Far față dreapta; Valabil din 01.03.2013: Far față stânga; Valabil din 01.12.2011: Unitate de control a convertorului DC / AC. |
15 |
| 75 | Încălzitor staționar;
Valabil din 01.03.2013 (cu faruri LED dinamice): Grup far față stânga; Far față dreapta. |
20 |
| Valabil pentru motorul 156:
Releu motor ventilator radiator |
25 | |
| 76 | Suport pahare spate;
Priză consolă centrală spate; Priză USB electrică spate. |
15 |
| 77 | Suport pahare spate;
Valabil până la 28.02.2013: Unitate de control a sistemului de detectare a greutății (WSS); Valabil pentru vehicule în China și Coreea de Sud: Procesor navigație. |
7,5 |
| 78 | Unitate de control a interfeței multimedia;
Unitate de conectare multimedia. |
7,5 |
| 79 | Valabil până la 31.05.2010:
Unitate de control a senzorilor radar; Valabil din 01.06.2010: Unitate de control a sistemului de senzori video și radar; Valabil din 01.03.2013: Unitate de control a hayonului caroseriei. |
5 |
| 80 | Unitate de control a sistemului de parcare | 5 |
| 81 | Amplificator/compensator antenă sistem telefonie mobilă;
Conector electric telefon mobil; Procesor navigație. |
5 |
| 82 | Regulator ventilator ventilație scaun față stânga;
Regulator ventilator ventilație scaun față dreapta. |
10 |
| 83 | Manșon conector circuit 15R;
Unitate de control a sistemului de apel de urgență; Valabil până la 31.05.2010: Procesor navigație; Versiune japoneză: Unitate de control taxare electronică. |
7,5 |
| 84 | Modul de alimentare cameră marșarier;
Unitate de control Digital Audio Broadcasting; Valabil până la 28.02.2013: Unitate de control cameră marșarier; Valabil din 01.03.2013: Cameră marșarier; Valabil până la 31.05.2010: Unitate de control SDAR / tuner înaltă definiție; Valabil din 01.06.2010: Unitate de control radio audio digital satelitar (SDAR); Valabil din 01.03.2013: Unitate de control cameră 360°. |
5 |
| 85 | Valabil până la 28.02.2015:
Tuner TV (analogic/digital); Valabil până la 28.02.2015: Tuner televiziune digitală; Valabil din 01.03.2015: Modul tuner. |
7,5 |
| 86 | Cititor DVD;
Display spate stânga; Display spate dreapta. |
7,5 |
| 87 | Unitate de control a sistemului de apel de urgență;
Unitate de control multifuncțională a vehiculului special (SVMCU); Valabil din 01.06.2011 cu motoare 157, 274, 276, 278: Releu pompă circulație lichid răcire; Valabil din 01.03.2015: Modul de comunicare servicii telematice. |
7,5 |
| 88 | Valabil cu cutia 722.9:
Modul servo inteligent pentru DIRECT SELECT. |
15 |
| 89 | Unitate de control recunoaștere remorcă;
Unitate de control multifuncțională specială a vehiculului (SVMCU); Valabil până la 28.02.2013 cu motor 157: Unitate de control a sistemului de alimentare; Valabil din 01.03.2013 (cu faruri LED statice): Grup far față dreapta; Far față stânga. |
30 |
| 90 | Releu pompă circulație lichid răcire;

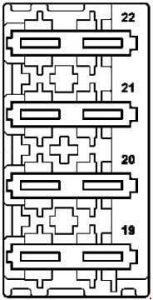

Se referă la motorul 642.8 cu BlueTEC: Bloc cutia de siguranțe AdBlue®. |
40 |
| 91 | Se referă la transmisia 722 cu funcție ECO start / stop:
Unitate de control SAM față cu siguranță și modul releu. |
10 |
| 92 | Valabil din 01.03.2013:
Unitate de control KEYLESS-GO; Valabil din 01.03.2013: Modul de comutare spate; Valabil până la 30.11.2011: Unitate de control a convertorului DC / AC. |
15 |
| Releu |
||
| A | Releu circuit 15 | |
| B | Releu circuit 15R (1) | |
| C | Releu încălzitor lunetă spate | |
| D | Se referă la motor diesel:
Releu pompă combustibil |
|
| E | Releu ștergător parbriz | |
| F | Releu reglare scaun | |
| G | Releu circuit 15R (2) | |

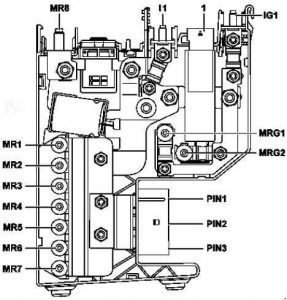

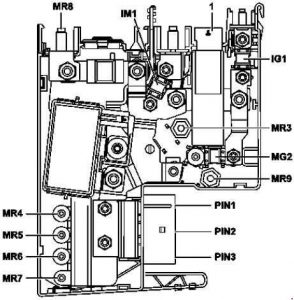

Cutia de siguranțe electrică față
| Număr | Descriere | Amperaj [A] |
| MR8 | Siguranță piro, activată de unitatea de control a sistemului de siguranță suplimentar | – |
| MR1 | Unitate de control electrică a servodirecției | 50 |
| MR2 | Rezervă | – |
| MR3 | Rezervă | – |
| MR4 | Motor ventilator pentru motor cu ardere internă și climatizare cu control integrat | 100 |
| MR5 | Valabil pentru motor diesel:
Amplificator încălzitor PTC |
150 |
| MR6 | Se referă la bateria sistemului electric de bord față:
Unitate de control SAM față cu siguranță și modul releu. |
60 |
| MR7 | Unitate de control SAM față cu siguranță și modul releu | 150 |
| PIN1 | Se referă la vehiculele cu volan pe partea șoferului:
Regulator ventilator; Se referă la vehiculele cu volan pe partea pasagerului: Unitate de control electronică a programului de stabilitate; Unitate de control Premium a programului de stabilitate electronică. |
50 |
| PIN2 | Se referă la vehiculele cu volan pe partea pasagerului:
Unitate de control electronică a programului de stabilitate; Unitate de control electronică a programului de stabilitate Premium. |
50 |
| PIN3 | Releu AIRmatic;
Valabil cu transmisie 725: Unitate de control complet integrată a cutiei de viteze. |
60 |
| MRG1 | Rezervă | – |
| MRG2 | Unitate de control SAM față cu siguranță și modul releu | 100 |
| IG1 | Unitate de control SAM spate cu siguranță și modul releu | 150 |
| I1 | Se referă la bateria sistemului electric de bord față:
Unitate de control SAM spate cu siguranță și modul releu. |
100 |
Cutia de siguranțe electrică față (cu ECO start / stop)
| Număr | Descriere | Amperaj [A] |
| MR8 | Alternator;
Unitate de control staționară a încălzitorului. |
350 |
| MR4 | Motor ventilator pentru motor cu combustie și climatizare cu control integrat | 100 |
| MR5 | Valabil pentru motor diesel:
Amplificator încălzitor PTC. |
150 |
| MR6 | Se referă la bateria sistemului electric de bord față:
Unitate de control SAM față cu siguranță și modul releu |
60 |
| MR7 | Unitate de control SAM față cu siguranță și modul releu | 150 |
| MR9 | Gol | – |
| MG2 | Unitate de control SAM față cu siguranță și modul releu | 100 |
| MR3 | Unitate de control electrică a servodirecției | 80 |
| IG1 | Unitate de control SAM spate cu siguranță și modul releu | 150 |
| IM1 | Se referă la bateria sistemului electric de bord față:
Unitate de control SAM spate cu siguranță și modul releu. |
100 |
| PIN1 | Se referă la vehiculele cu volan pe partea stângă:
Regulator ventilator; Se referă la vehiculele cu volan pe partea dreaptă: Unitate de control a sistemului de frânare cu recuperare de energie. |
50 |
| PIN2 | Se referă la vehiculele cu volan pe partea dreaptă:
Unitate de control a sistemului de frânare cu recuperare de energie |
50 |
| PIN3 | AIRmatic | 60 |
Cutia de siguranțe spate
| Număr | Descriere | Amperaj [A] |
| 170 | Rezervă | – |
| 171 | Modul control SAM față cu siguranță și modul releu | 60 |
| 172 | Unitate control SAM spate cu siguranță și modul releu | 100 |
Bloc siguranțe AdBlue
| Număr | Descriere | Amperaj [A] |
| 19 | Unitate de control AdBlue® | 15 |
| 20 | Unitate de control AdBlue® | 20 |
| 21 | Unitate de control AdBlue® | 7,5 |
| 22 | Unitate de control AdBlue® | 5 |
Modul cutia de siguranțe și releu HYBRID
| Număr | Descriere | Amperaj [A] |
| 130 | Unitate control sistem frâne cu recuperare energie | 5 |
| 131 | Unitate control sistem frâne cu recuperare energie | 5 |
| 132 | Rezervă | – |
| 133 | Unitate control electronică de putere | 5 |
| 134 | Releu pompă gol (-) | 5 |
| 135 | Unitate control sistem gestionare baterie | 7,5 |
| 136 | Separator pirotehnic | 7,5 |
| 137 | Pompă circulație electronică de putere 1 | 7,5 |
| 138 | Pompă circulație electronică de putere 2 | 7,5 |
| 139 | Valabil pentru motorul 651:
Pompă circulație lichid răcire cutie automată. |
7,5 |
| 140 | Releu pompă gol (+) | 40 |
| 141 | Rezervă | – |
| 142 | Rezervă | – |
| Relee |
||
| S | Releu pompă circulație lichid răcire cutie automată |
|
| T | Releu alimentare unitate control HYBRID | |
| U | Releu pompă circulație lichid răcire electronică de putere HYBRID | |
Releu motor ventilator radiator ulei (motor 157)

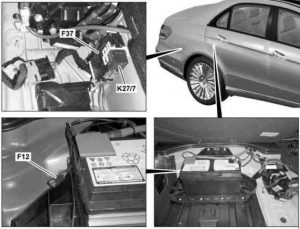

Releu
F12 – Siguranță staționară a încălzitorului (hibrid)
F37 – Bloc siguranțe AdBlue ® (cu motor 642.8 cu BlueTEC)
K27 / 7 – Releu alimentare AdBlue ® (cu motor 642.8 cu BlueTEC)

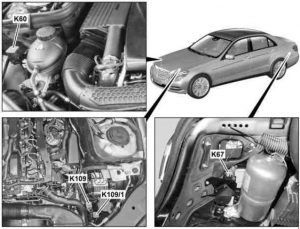

K60 – Releu pompă circulație lichid răcire (începând cu 01.06.2011 cu motor 157, 274, 276, 278)
K67 – Releu AIRMATIC
K109 – Releu pompă vid (+) (hibrid)
K109 / 1 – Releu pompă vid (-) (hibrid)
