Mercedes-Benz Classe S A217 (2014-2018) – cutia de siguranțe

Mercedes-Benz Classe S A217 (2014-2018) – schema cutiei de siguranțe

Anul producției: 2014, 2015, 2016, 2017, 2018.

Siguranță brichetă (priză de alimentare) în Mercedes Classe S A217 (2014-2018) este siguranța 430 și 460 în cutia de siguranțe spate.

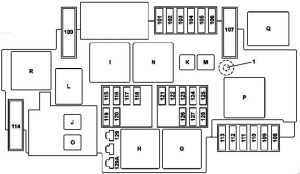

Cutia de siguranțe și relee în compartiment motor

Nr	Descriere	Amperaj
100	Hibrid:  pompă de gol	40
101	Cuplaj de legătură, circuit 87/2	15
102	Cuplaj de legătură, circuit 87/2	20
103	Conector, circuit 87M4	15
104	Conector, circuit 87M3	15
105	Valabil pentru cutia 722.9:  Unitate de control a pompei de ulei auxiliară	15
106	Încălzire ștergător parbriz	25
107	Se referă la motoarele 277, 279:  Conexiune electrică a demarorului / pompă aer	60
108	Important pentru farul LED dinamic SAE pentru traficul pe partea dreaptă sau far LED dinamic: grup optic față stânga grup optic față dreapta valabil fără far LED dinamic SAE pentru traficul pe partea dreaptă sau far LED dinamic: grup optic față dreapta	20
109	Motor ștergător parbriz	30
110	Valabil pentru codul SAE far LED dinamic pentru traficul pe partea dreaptă sau far LED dinamic: Far față stânga Far față dreapta Valabil fără far LED dinamic SAE pentru traficul pe partea dreaptă sau far LED dinamic: Far față stânga	20
111	Demaror	30
112	Modul cutia de siguranțe și releu motor	5
113	Rezervă	–
114	Compresor AIRmatic	40
115	Claxon stânga Claxon dreapta	15
116	Hibrid:  releu pompa de gol	5
117	Rezervă	–
118	Hibrid:  unitate de control a programului de stabilitate electronică	5
119	Cuplaj de legătură circuit 87 / C2	15
120	Cuplaj de legătură circuit 87 / C1	7,5

121	Unitate de control electronică a programului de stabilitate	5
122	Hibrid:  releu HIBRID	5
123	Unitate de control Asistent vedere pe timp de noapte	5
124	Hibrid:  cuplaj electric interior al vehiculului și compartiment motor	5
125	Unitate de control față SAM	5
126	Control transmisie uni Valabil pentru motor diesel:  unitate de control CDI Se referă la motor pe benzină: unitate de control  ME-SFI [ME]	5
127	Rezervă	–
128	Comutator lumini exterioare	5
129A	Hibrid:  circuit releu 50 demaror	30
129B	Valabil cu excepția hibridului:  releu 50 circuit pornire	30
Releu
E	Releu 15 în compartiment motor
H	Releu 50 demaror
I	Releu pompă vid frâne
J	Hibrid:  releu HIBRID
K	Releu pompă ulei transmisie
L	Releu claxon
M	Releu încălzitor poziție oprire ștergător
N	Circuit releu 87 M.
O	Valabil cu excepția hibridului:  releu 15 circuit demaror
P	Releu injecție secundară aer
Q	Hibrid:  releu pompă vid
R	Releu AIRmatic

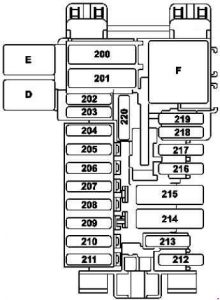

Panoul cutiei de siguranțe al bordului

Nr	Descriere	Amperaj
200	Unitate control față SAM	40
201	Unitate control față SAM	40
202	Sirena de alarmă	5
203	W222:  Controler încălzire scaun șofer	30
204	Conector diagnostic	5
205	Unitate control electronică blocare aprindere	7,5
206	Ceas analogic	5
207	Unitate control climatizare	20
208	Set indicatori	7,5
209	Panou control climatizare față	5
210	Unitate control modul lampă volan	10
211	Rezervă	–

212	Rezervă	–
213	Unitate de control electronică a programului de stabilitate	25
214	Rezervă	–
215	Rezervă	–
216	Rezervă	–
217	Versiune japoneză:  Unitate de control dedicată comunicării pe distanțe scurte	5
218	Unitate de control suplimentară a sistemului de menținere	5
219	Unitate de control a sistemului de detectare a greutății (WSS) Recunoașterea ocupării scaunului pasagerului față și ACSR	5
220	Releu MAGIC VISION CONTROL	15
Releu
D	Releu MAGIC VISION CONTROL
E	Releu rezervă
F	Releu, circuit 15R

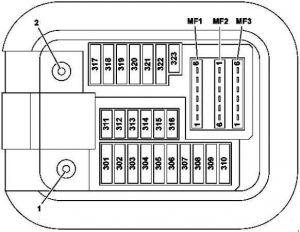

Cutia de siguranțe în spațiul pentru picioarele pasagerului

1. Circuit 30 “E1” conexiune
2. Circuit 30g conexiune “E2”

Nr	Descriere	Amperaj
301	Taximetru cu oglindă	5
302	Controler ușă față dreapta	30
303	W222: Controler  ușă spate stânga C217, A217: Controler  spate	30
304	W222: Controler  ușă spate dreapta C217, A217:  Controler spate	30
305	Unitate de control a scaunului șoferului	30
306	Unitate de control a scaunului față partea pasagerului	30
307	W222:  Modul inteligent servo pentru DIRECT SELECT	30
	C217, A217:  Controler încălzire scaun șofer	30
308	Controler încălzire scaun față partea pasagerului	30
309	Unitate de control sistem apel de urgență Modul comunicare servicii telematice Unitate de control HERMES	5
310	Unitate de control staționară a încălzitorului	25
311	Motor ventilator spate	10
312	Unitate de control panou de control suspendat	10
313	Hibrid și Hibrid Plus:  unitate de control a electronicii de putere	10
314	A217:  Sistem alarmă antifurt (denumire în coordonare)	7,5
315	Unitate de control grup propulsor Valabil pentru motor pe benzină:  Unitate de control ME-SFI Valabil pentru motor 642, 651:  Unitate de control CDI	10
316	Rezervă	–
317	W222:  Modul control trapă panoramică culisantă C217, A217: Controler  MAGIC SKY CONTROL	30
318	Display Audio / COMAND	15
319	Modul control trapă panoramică culisantă C217, A217: Modul control  perdea parasolar panoramică	30

320	Unitate control Active Body Control Unitate control AIRmatic (funcționează cu excepția Active Body Control)	15
321	C217, A217:  Modul inteligent servo pentru DIRECT SELECT	20
322	Unitate control COMAND	15
323	Unitate control sistem de menținere suplimentar	7,5
MF1 / 1	Versiune japoneză:  Unitate control dedicată comunicării pe distanțe scurte	7,5
MF1 / 2	Cameră multifuncțională monocromatică Cameră multifuncțională stereo	7,5
MF1 / 3	Senzor de ploaie / lumină cu funcții suplimentare Controler pe panoul de control	7,5
MF1 / 4	Unitate control scaun partea șoferului	7,5
MF1 / 5	Unitate control scaun față partea pasagerului	7,5
MF1 / 6	Unitate control modul lampă volan	7,5
MF2 / 1	Generator de difuzoare de parfum	5
MF2 / 2	Panou control Audio / COMAND Touchpad	5
MF2 / 3	Unitate control electronică program stabilitate	5
MF2 / 4	Display Heads-up	5
MF2 / 5	Hibrid și Hibrid Plus:  compresor electric al agentului frigorific	5
MF2 / 6	Rezervă	–
MF3 / 1	Unitate control față SAM	5
MF3 / 2	Unitate control senzori radar	5
MF3 / 3	Motor ventilator COMAND	5
MF3 / 4	Grup de butoane pe bord partea șoferului Grup de butoane pe bordul central	5
MF3 / 5	Unitate control climatizare scaun spate	5
MF3 / 6	din 01.06.2016:  Comutator antenă pentru telefon și încălzitor staționar	5

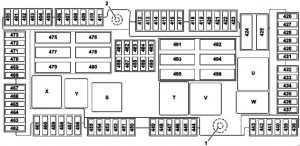

Cutia de siguranțe și relee spate

1. Circuit 30 “E1” conexiune
2. Circuit 30g Conexiune “E2”

Nr	Descriere	Amperaj
400	Unitate de control a sistemului de parcare (asistent parcare activ sau cameră 360 grade)	10
401	Controler capac portbagaj	5
402	Controler divertisment scaun spate	7,5
403	Gol	–
404	Controler încălzire cotieră	7,5
405	Dispozitiv Sound Control System Amplificator Control difuzor tweeter portieră față stânga unitate de control difuzor tweeter portieră față dreapta	7,5
406	Gol	–
407	Gol	–
408	Modul tuner	5
409	Unitate de control cameră 360 ° Cameră marșarier	5
410	Unitate de control capac cameră	5
411	Unitate de control monitor presiune pneuri	5
412	Controler încălzire scaun spate	7,5
413	Display spate stânga Display spate dreapta	10
414	Sistem antenă amplificator / compensator telefon mobil spate spate suport telefon mobil spate placă contact telefon mobil modul telefon cu Bluetooth ®  (profil SAP)	7,5
415	Gol	–
416	Gol	–
417	Unitate de control recunoaștere remorcă	20
418	Gol	–
419	Gol	–
420	Unitate de control convertor DC / AC	30
421	Pompă pneumatică multitură cu scaun	30
422	W222: Controler  portieră spate dreapta	30
423	Gol	–
424	Unitate de control spate SAM	40
425	Gol	–
426	Amplificator difuzoare bas	30
427	Controler încălzire cotieră	20
428	Unitate de control recunoaștere remorcă	15
429	Suport spate pentru pahar	10
430	Brichetă cu iluminare scrumieră, spate Brichetă cu iluminare priză stânga consolă centrală spate 12V (pachet scrumieră / pachet fumători)	15
431	Frigider pe spătar scaun spate	15
432	Unitate de control spate SAM	10
433	Unitate de control AdBlue ®	25
434	Unitate de control AdBlue ®	15
435	Unitate de control AdBlue ®	20
436	Suport spate pentru pahar	20
437	Gol	–
438	C217 cu motor 157:  Motor actuator supapă evacuare dreapta	7,5
439	C217 cu motor 157:  Motor actuator supapă evacuare stânga	7,5
440	Gol	–
441	Gol	–
442	Gol	–
443	Gol	–
444	Gol	–
445	Receptor radio staționar pentru încălzitor la distanță	5
446	Amplificator antenă FM 1, AM, CL [ZV] și KEYLESS-GO	5
447	Hibrid:  unitate de control sistem gestionare baterie	7,5
448	Gol	–
449	Gol	–
450	Gol	–
451	Priză pentru remorcă	15

452	Senzor radar al barai spate stânga Senzor radar barai spate dreapta Senzor radar central al barai spate	5
453	Senzor radar al barai față stânga Senzor radar barai față dreapta Controler COLLISION PREVENTION ASSIST	5
454	Unitate de control AdBlue ® Unitate de control al sistemului de alimentare	5
455	Controler complet integrat al transmisiei	15
456	Rezervă	–
457	Se referă la bateria cu ioni de litiu:  Condensatorul bateriei de pornire	7,5
458	Rezervă	–
459	Rezervă	–
460	Brichetă față cu iluminare a scrumierii	15
461	Priză consola centrală dreapta a consolei spate 12 V Priză 12 V a convertorului DC / AC al unității de control	15
462	Priză portbagaj	15
463	Rezervă	–
464	Unitate de control pentru recunoașterea remorcii	20
465	Controler frână de parcare electrică	30
466	Controler ușă față stânga	30
467	Unitate de control KEYLESS-GO	10
468	Controler frână de parcare electrică	30
469	Unitate de control a sistemului de alimentare	25
470	Controler încălzire scaun spate stânga Controler încălzire scaun spate	30
471	Controler încălzire scaun spate dreapta	30
472	C217, A217:  Unitate de control spate	30
473	Unitate de control pentru recunoașterea remorcii	20
475	Unitate de control a amplificatorului sistemului audio	40
476	Unitate de control a amplificatorului sistemului audio	40
477	Unitate de control activă a centurii de siguranță C217, A217:  Unitate de control spate	40
478	Controler scaun spate stânga	30
479	Unitate de control activă a cataramei centurii	40
480	Controler scaun spate dreapta	30
481	Retractor reversibil față de tensiune de urgență	5
482	W222:  Unitate de control MAGIC SKY CONTROL	5
	C217, A217:  Unitate de control MAGIC SKY CONTROL	7,5
483	Retractor reversibil dreapta de tensiune de urgență	5
484	Controler scaun spate dreapta Controler scaun spate stânga	7,5
485	Unitate de control activă a cataramei centurii	5
486	Hibrid: Unitate de control a sistemului de gestionare a bateriei Unitate de control a electronicii de putere	10
487	Controler frână de parcare electrică	5
488	Unitate de control spate SAM	5
489	Senzor radar față cu rază lungă	5
490	Pompă pneumatică multirotativă cu scaun	5
491	Controler capac portbagaj	40
492	Retractor reversibil dreapta de tensiune de urgență	40
493	Rezervă	–
494	Unitate de control spate SAM	40
495	Încălzire lunetă spate	40
496	Retractor reversibil stânga de tensiune de urgență	40
Relee
S	Releu 15 interior vehicul
T	Releu încălzire lunetă spate
U	Suport pentru băuturi pe rândul doi de scaune și releu prize
V	Releu AdBlue ®
W	Releu circuit 15R
X	1. rând de scaune / cutia frigiderului portbagaj și releu prize
Y	Releu rezervă

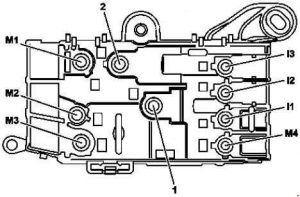

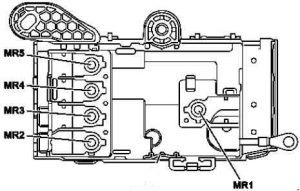

Cutia de siguranțe preliminară a compartimentului motor

Vedere de jos

Vedere de sus

1 – Conexiune, circuit 30 “B1”
2 – Conexiune, circuit 30 neblocată “B2”

Nr	Descriere	Amperaj
M3	Hibrid:  mașină electrică	500
	Valabil în afară de hibrid:  alternator	500
M1	Hibrid:  mașină electrică	–
	Valabil în afară de hibrid:  Demaror	–
MR5	Unitate de control electrică a asistenței la direcție	100
MR2	Motor ventilator	100
M4	Hibrid:  controler integrat transmisie	100
I1	Rezervă	–
M2	Se referă la motorul diesel:  grad de putere aprindere	150
MR1	Siguranță motor și modul releu	60
MR3	Rezervă	–
MR4	Valabil pentru motoarele 277, 279:  Motor ventilator	150
I2	Rezervă	–

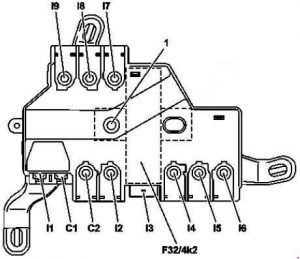

Cutia preliminară în interiorul vehiculului

F32 / 4k2 – Releu de deblocare a curentului de repaus

Nr	Descriere	Amperaj
I7	Cutia de siguranțe pe montantul A partea dreaptă.	125
I2	Modul cutie siguranțe și releu stânga	125
C2	Gol	–
I8	Gol	–
I9	Gol	–
I3	Conexiune releu de deblocare a curentului fără sarcină	–
C1	Regulator motor ventilator	40
I1	Unitate de control electronică a programului de stabilitate	40
I4	Gol	–
I6	Modul cutie siguranțe și releu spate	60
I5	Cutia de siguranțe pe montantul A partea dreaptă.	60

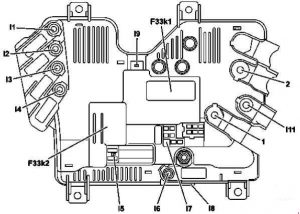

Cutia preliminară spate

F33k1 – Releu
decuplând F33k2 – Releu suplimentar al bateriei cu funcție ECO start / stop

Nr	Descriere	Amperaj
I3	Rezervă	–
I2	Unitate control încălzire parbriz față	125
I7	Hibrid:  dispozitiv de deconectare înaltă tensiune	7,5
I4	Modul cutia de siguranțe și releu spate	150
I6	Baterie suplimentară cu funcție ECO start / stop	200
I7	Funcție ECO start / stop baterie suplimentară Unitate control față SAM Unitate control electronică bloc aprindere	10
I1	Rezervă	–
I11	Rezervă	–
I7	Unitate control față SAM	10
I8	Funcție ECO start / stop conectare releu suplimentar baterie	–
I5	Hibrid:  siguranță pirotehnică înaltă tensiune activată de unitatea control sistem limitare suplimentar	–
I9	Conectare releu de deconectare	–
