Mazda 3 BK (2003-2008) – cutia de siguranțe

Cuprins

Mazda 3 BK (2003-2008) – schema cutiei de siguranțe

Anul producției: 2003, 2004, 2005, 2006, 2007, 2008.

Siguranță brichetă (priză de alimentare) în Mazda 3 BK (2003-2008) este siguranța 43 în cutia de siguranțe din compartiment pasageri.

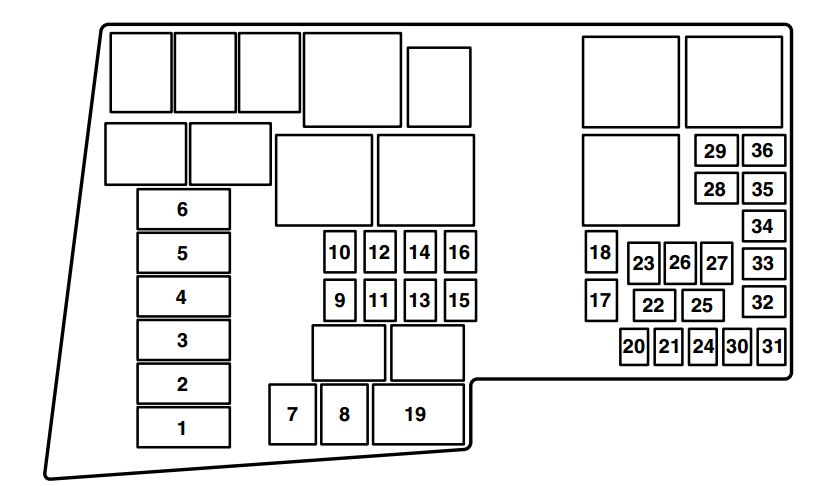

Mazda 3 – siguranțe – compartiment motor

Nr.	Siguranță	Amperaj [A]	Descriere
1	FAN	40 70 **	Ventilator răcire
2	P / ST	80	Servodirecție
3	BTN	40	Pentru protecția diverselor circuite
4	HEAD	40	Faruri
5	PTC	–	–
5 **	F / PUMP	30	6	GLOW	–	–
7	ABS 1	30	ABS ; DSC .
8	ABS 2	20	ABS ; DSC .
9	ENGINE	30	Pentru protecția diverselor circuite
10	–	–	–
10	INJECTOR	30	Injecție combustibil
11	IG KEY 1	30	Cheie aprindere
12	STARTER	20	Releu demaror
13	IG KEY 2	30	Cheie aprindere
14	GLOW 1	–	–
15	HEATER	40	Motor ventilator
16	GLOW 2	–	–
17	DEFOG	40	Dezgheț lunetă spate

18	AUDIO	30	Sistem audio (model echipat cu BOSE Sound System)
19	ABS IG	10	Sistem antiblocare roți (ABS) ; DSC .
20	FOG	15	Proiectoare de ceață față *
21	HORN	15	Claxon
22	DRL	10	DRL *
23	H / CLEAN	–	–
24	F / PUMP	15	Pompă combustibil
24 **	ITP	10	Corp clapetă electronic
25	P / ST IG	10	Servodirecție
26	A / CMAG	10	Climatizare*
27	ALT / TCM	10/15	TCM *
28	GLOW S1G	–	–
29	P.OUTLET	15	Priză alimentare
30	ENG + B	10	PCM
31	ROOM	15	Iluminare interioară
32	ENG BAR 4	10	Senzori de oxigen*
33	ENG BAR 3	10	Senzori de oxigen
34	EGIINJ	10	Injector
35	ENG BAR 1	10 15 **	Pentru protecția diverselor circuite
36	ENG BAR 2	10	PCM; Pompă combustibil.
* Unele modele ** Cu turbocompresor

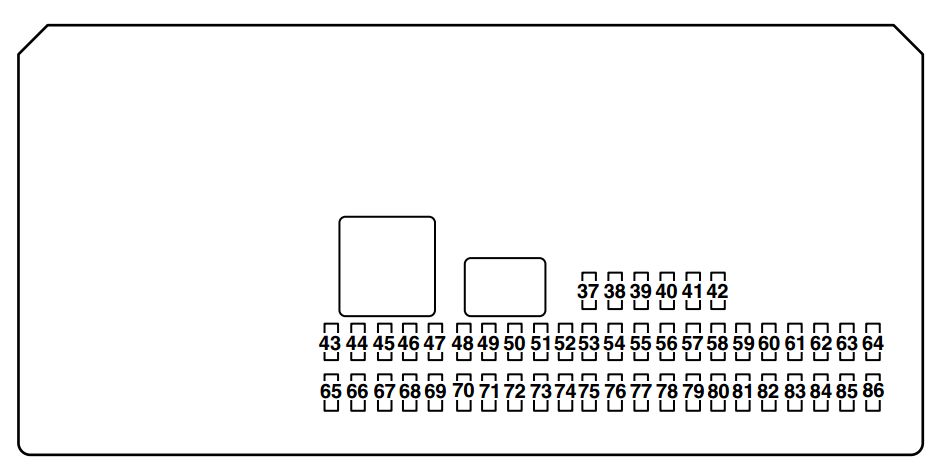

Mazda 3 – siguranțe – compartiment pasageri

Nr	Siguranță	Amperaj [A]	Descriere
37	D / LOCK 2	15	Sistem de închidere dublă *
38	STOP LAMP/HORN	10	Lumină de stop, claxon
39	HEAD HIGH L	10	Faruri de drum (stânga)
40	HEAD HIGH R	10	Faruri de drum (dreapta)
41	–	–	–
42	–	–	–
43	CIGAR	15	Brichetă
44	RADIO	7.5	Sistem audio
45	MIRROR	10	Oglindă retrovizoare electrică *
46	TAIL R	7.5	Lumină spate (dreapta); Lumini de poziție (dreapta); Iluminare număr de înmatriculare.
47	OBD	10	Pentru protecția mai multor circuite
48	–	–	–
49	TR / LOCK	–	–
50	–	–	–
51	–	–	–
52	SUN ROOF	20	Trapă *
53	WASHER	20	Ștergător și spălător parbriz față
54	–	–	–
55	P / WIND R	–	–
56	P / WIND L	–	–
57	ALARM	–	–
58	M / DEF	7.5	Dezgheț oglindă *
59	–	–	–
60	HEAD LOW R	15	Faruri de întâlnire (dreapta); Nivelare faruri.
61	HEAD LOW L	15	Faruri de întâlnire (stânga)

62	–	–	–
63	–	–	–
64	–	–	–
65	SAS	10	Sistem de reținere suplimentar
66	METER	10	Instrumentație; Sistem de imobilizare.
67	IGNITION	20	Sistem antiblocare roți (ABS) ; DSC ; Servodirecție.
68	WIPER	20	Ștergător și spălător parbriz față
69	ENGINE	20	Pentru protecția diverselor circuite
70	IG SIG	10	Ștergător automat ; Comutator geam .
71	SAS 2	7.5	Senzor de greutate scaun
72	–	–	–
73	–	–	–
74	SEAT WARM	20	Încălzire scaun *
75	D / LOCK 1	25	Închidere electrică uși *
76	A / C	10	Climatizare; Unitate control încălzitor.
77	P / WIND L	30	Geam electric (stânga)
78	P / WIND R	30	Alimentare geam (dreapta) *
79	BACK	10	Lumini marșarier
80	SUN ROOF	7.5	Trapă *
81	TAIL	7.5	Lumină spate (stânga); Lumini de poziție (stânga).
82	ILLUMI	7.5	Iluminare
83	–	–	–
84	–	–	–
85	–	–	–
86	–	–	–
* Unele modele
