Mazda 2 DE (2007-2014) – cutia de siguranțe
Mazda 2 DE (2007-2014) – schema cutiei de siguranțe
Anul producției: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Siguranță brichetă (priză de alimentare) în Mazda 2 DE (2007-2014) este siguranța 3 în cutia de siguranțe de pe bord, în partea șoferului.

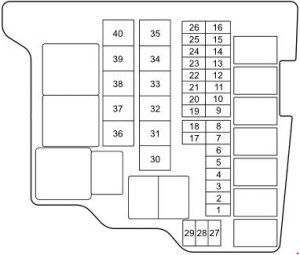

Cutia de siguranțe în compartiment motor
Mazda 2 – schema cutiei de siguranțe – compartiment motor
| Nr | Siguranță | Amp [A] | Descriere |
| 1 | FUEL HEAT | – | – |
| 2 | POMPA CARBURANTE | 15 | Pompă combustibil |
| 3 | F.FOG | 15 | Proiectoare de ceață * |
| 4 | P / W | 20 | Geamuri electrice |
| 5 | CLACSON | 10 | Claxon |
| 6 | EG1 | 10 | Sistem control motor |
| 7 | DSC-P | 30 | DSC |
| 8 | DSC-V | 20 | DSC |
| 9 | MAG | 7.5 | Climatizare |
| 10 | TAIL | 15 | Faruri spate;
Lumini de poziție; Iluminare plăcuță înmatriculare. |
| 11 | STOP | 10 | Lumină de stop |
| 12 | SWS | 7.5 | Sistem airbag |
| 13 | R.DEF | 20 | Dezgheț lunetă spate |
| 14 | HAZARD | 10 | Lumini de urgență;
Semnalizatoare. |
| 15 | D / L | 20 | Încuietori electrice uși |
| 16 | EOP | – | – |
| 17 | ENG BAR | 15 | Sistem control motor |
| 18 | ENGINJ | 15 | Sistem control motor |
| 19 | ENG INJ2 | – | – |
| 20 | H / LHI RH | – | – |
| 21 | H / L HI LH | – | – |
| 22 | DCDC3 | – | – |
| 23 | H / L LO RII | 15 | Far (dreapta) |
| 24 | H / L LO LH | 15 | Far (stânga) |
| 25 | AUDI02 | – | – |
| 26 | DSC-V2 | – | – |
| 27 | HORN2 | – | – |
| 28 | METER | – | – |
| 29 | ROOM | 15 | Lumină internă |
| 30 | GLOW | – | – |
| 31 | EWT | – | – |
| 32 | IG KEY 1 | 40 | Pentru protecția mai multor circuite |
| 33 | FAN 3 | – | – |
| 34 | FAN 2 | 30 | Ventilator răcire |
| 35 | FAN 1 | – | – |
| 36 | INJ | – | – |
| 37 | IG KEY 2 | 30 | Pentru protecția mai multor circuite |
| 38 | 4WD | – | – |
| 39 | ABS DSC-P2 | – | – |
| 40 | BLOWER | 30 | Climatizare |
| * Unele modele | |||

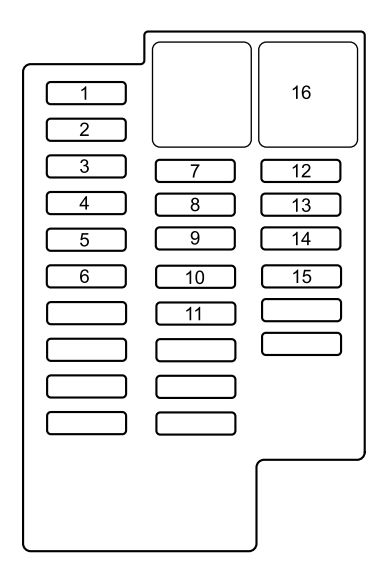

Panoul cutiei de siguranțe de pe bord
Mazda 2 – siguranțe – partea stângă
| Nr | Siguranță | Amp [A] | Descriere |
| 1 | TCM | – | – |
| 2 | ILLUMI | 7.5 | Iluminare bord |
| 3 | CIGAR | 15 | Priză accesoriu |
| 4 | MIRROR | 7.5 | Control oglinzi |
| 5 | M.DEF | 7.5 | Dezghețare oglinzi * |
| 6 | S.WARM | – | – |
| 7 | A / C | 7.5 | Climatizare |
| 8 | F.WIP | 20 | Ștergător și spălător parbriz față |
| 9 | R.WIP | 10 | Ștergător și spălător parbriz spate |
| 10 | STARTER | – | – |
| 11 | METER 2 | – | – |
| 12 | ENG | 10 | Sistem control motor |
| 13 | METER | 10 | Instrumentație |
| 14 | SAS | 10 | Sistem airbag |
| 15 | AUDIO 3 | – | – |
| 16 | P / W | 30 | Geamuri electrice |
