Schema cutiei de siguranțe și relee – Mazda Millenia

Se referă la vehiculele produse în anii:

1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.

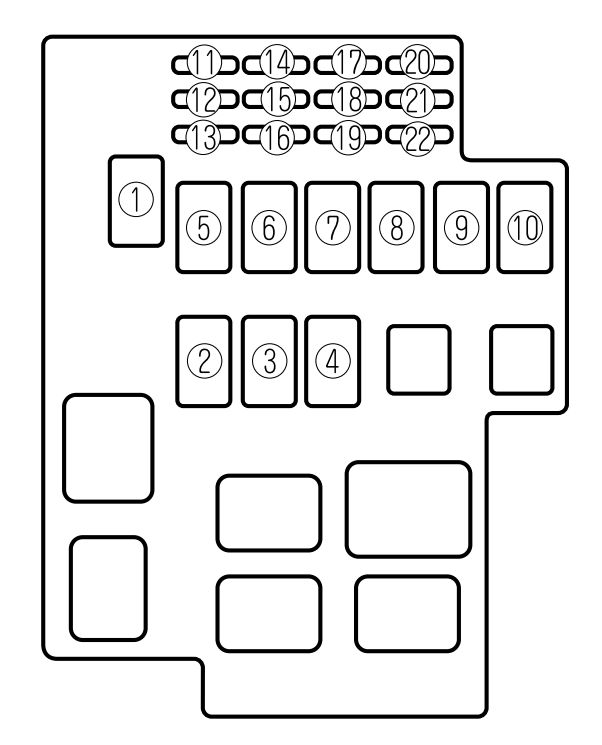

Compartiment motor

Număr	Amperaj [A]	Descriere
1	120	Pentru protecția tuturor circuitelor
2	30	Ventilator suplimentar pentru climatizare
3	30	Sistem de injecție combustibil
4	40	Faruri
5	60	RADIO, VOLAN, APARAT DE MĂSURĂ, MOTOR, Siguranțe S/ROOF și P/WIND, Sistem aprindere
6	30	Ventilator răcire
7	60	Sistem antiblocare roți (ABS)
8	40	Încălzitor, Climatizare
9	40	Dezghețare lunetă spate
10	60	Siguranțe STOP, ROOM și D/LOCK, Deschidere capac combustibil, Încuietori uși electrice

11	20	Sistem audio
12	30	Geamuri electrice
13	30	Scaun electric
14	10	Claxon
15	10	Sistem control motor
16	10	Unitate control motor
17	15	Proiectoare de ceață
18	20	Încălzitor scaun
19	15	Faruri spate, lumini de parcare, iluminare număr de înmatriculare, iluminare bord, iluminare compartiment portbagaj, ceas;
20	—	—
21	—	—
22	—	—

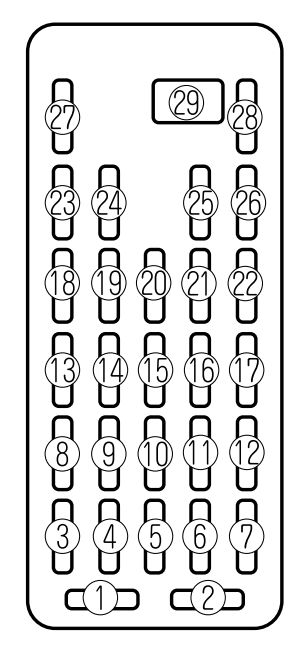

Compartiment pasageri (partea șoferului)

Număr	Amperaj [A]	Descriere
1	15	Lampă avertizare pericol
2	15	Ceas, iluminare interioară
3	15	Trapă
4	15	Semnalizatoare, lumini marșarier, semnale, cruise control
5	20	Lumină de stop
6	—	—
7	15	IIA
8	10	Dezghețare lunetă spate
9	10	Climatizare
10	20	Ștergător și spălător parbriz
11	10	Dezghețare oglindă
12	15	Demaror
13	15	Dezghețare oglindă
14	10	Climatizare

15	—	—
16	—	—
17	—	—
18	10	Radio
19	15	Sistem control motor
20	10	Iluminare bord
21	15	Deschidere capac portbagaj, Deschidere capac combustibil
22	—	—
23	15	Brichetă
24	—	—
25	—	—
26	30	—
27	—	—
28	—	—
30	30	Încuietori uși electrice
