Mazda 6 (2004-2021) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Mazda 6 (2004–2021), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (dispunerea siguranțelor).
Mazda 6 (2004) – schema siguranței
Anul producției: 2004.
Siguranță brichetă (priză de alimentare) în Mazda 6 (2004) este siguranța 10 în bloc siguranțe din partea stângă.
Bloc siguranțe (compartiment motor)
| Poziție | Descriere | Amp [A] | Descriere |
| 1 | REZERVĂ | 20 | – |
| 2 | REZERVĂ | 15 | – |
| 3 | REZERVĂ | 10 | – |
| 4 | – | – | – |
| 5 | – | – | – |
| 6 | INJ | 15 | Injector |
| 7 | ENG BAR | 10 * 1 | Senzor debit aer;
Supapă control EGR. |
| 15 * 2 | |||
| 8 | ENG BAR2 * 1 | 15 | Senzor O2 |
| ENG BB * 2 | 5 | Ventilator răcire | |
| 9 | HEAD LR | 10 | Faruri de întâlnire (dreapta) |
| 10 | HEAD LL | 10 | Faruri de întâlnire (stânga) |
| 11 | HEAD HL | 10 | Far de drum (stânga) |
| 12 | HEAD HR | 10 | Faruri de drum (dreapta) |
| 13 | ITP | 7,5 | Senzor poziție accelerație |
| 14 | HAZARD | 10 | Faruri avarie |
| 15 | STOP | 15 | Frâne, lumini spate |
| 16 | TCM * 1 | 10 | TCM |
| IG1 * 2 | 15 | Senzor O2 | |
| 17 | ENG + B | 7,5 | PCM, TCM |
| 18 | PUMP DI CARBURANTE | 15 | Pompă combustibil |
| 19 | IG KEY | 40 | Pământ și pulverizator parbriz;
Controler motor; Brichetă. |
| 20 | P.WIND | 30 | Alimentare geam |
| 21 | – | – | – |
| 22 | – | – | – |
| 23 | IG KEY2 | 30 | Faruri marșarier;
Modul control încălzitor. |
| 24 | BLOWER | 40 | Motor ventilator răcire |
| 25 | BTN | 40 | Iluminare interior;
Încuietoare ușă. |
| 26 | – | – | – |
| 27 | DEFOG | 40 | Dezgheț lunetă spate |
| 28 | ABS | 60 | Sistem antiblocare roți (ABS) |
| 29 | AD FAN*1 | 30 | Ventilator răcire |
| FAN2 * 2 | |||
| 30 | FAN*1 | 30 | Ventilator răcire |
| FAN1 * 2 | |||
| 31 | TAIL | 10 | Iluminare bord |
| 33 | MAG | 10 | Cuplaj magnetic |
| 34 | AUDIO | 15 | Sistem audio |
| 35 | P.SEAT | 30 | Scaun electric |
| 36 | OPENER | 7,5 | Deschidere capac rezervor |
| 37 | – | – | – |
| 38 | – | – | – |
| 39 | FOG | 15 | Proiectoare de ceață |
| 40 | MAIN | 100A * 1 | Pentru protecția tuturor circuitelor |
| METER3 | 120A * 2 | ||
| * 1 Motor de 2,5 litri
* 2 Motor de 3,7 litri |
|||

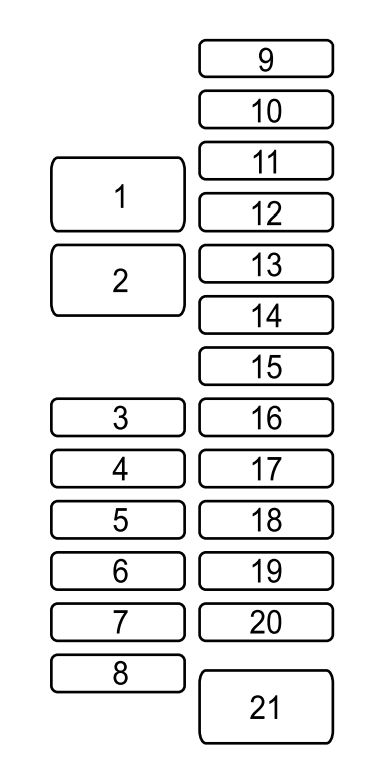

Bloc siguranțe (partea stângă)
| Poziție | Descriere | Amp [A] | Descriere |
| 1 | ENGINE IG | 15 | Sistem de control motor |
| 2 | METER IG | 15 | Set de indicatori |
| 3 | SEAT | 15 | Încălzitor scaun spate;
Dezgheț lunetă spate. |
| 4 | M.DEF | 7,5 | Dezgheț oglindă |
| 5 | WIPER | 20 | Perie și pulverizator parbriz |
| 6 | SAS | 15 | Unitate Sistem antiblocare roți (ABS);
Unitate SAS. |
| 7 | BACK | 5 | Faruri marșarier |
| 8 | A / C | 15 | Climatizare;
Încălzire. |
| 9 | METER ACC | 5 | Set de indicatori |
| 10 | CIGAR | 15 | Brichetă |
| 11 | ROOM | 15 | Iluminare interioară |
| 12 | – | – | – |
| 13 | MIRROR | 5 | Control oglindă.
Sistem audio |
| 14 | R.CIGAR | 15 | Priză accesoriu |
| 15 | – | – | – |
| 16 | D.LOCK | 30 | Încuietoare electrică uși |
| 17 | – | – | – |
Mazda 6 (2005) – schema cutiei de siguranțe
Anul producției: 2005.
Siguranță brichetă (priză de alimentare) în Mazda 6 (2005) este siguranța 10 în bloc siguranțe din partea stângă.
Bloc siguranțe (compartiment motor)
| Poziție | Descriere | Amp [A] | Descriere |
| 1 | REZERVĂ | 20 | – |
| 2 | REZERVĂ | 15 | – |
| 3 | REZERVĂ | 10 | – |
| 4 | – | – | – |
| 5 | – | – | – |
| 6 | INJ | 15 | Injector |
| 7 | ENG BAR | 10 * 1 | Senzor debit aer;
Supapă control EGR. |
| 15 * 2 | |||
| 8 | ENG BAR2 * 1 | 15 | Senzor O2 |
| ENG BB * 2 | 5 | Ventilator răcire | |
| 9 | HEAD LR | 10 | Faruri de întâlnire (dreapta) |
| 10 | HEAD LL | 10 | Faruri de întâlnire (stânga) |
| 11 | HEAD HL | 10 | Far de drum (stânga) |
| 12 | HEAD HR | 10 | Faruri de drum (dreapta) |
| 13 | ITP | 7,5 | Senzor poziție accelerație |
| 14 | HAZARD | 10 | Activează luminile de urgență |
| 15 | STOP | 15 | Frâne;
Lumini spate. |
| 16 | TCM | 10 | TCM |
| 17 | ENG + B | 7,5 | PCM, TCM |
| 18 | PUMP FUEL | 15 | Pompă combustibil |
| 19 | IG KEY | 40 | Intermitent și ștergător parbriz;
Controler motor; Brichetă. |
| 20 | P.WIND | 30 | Alimentare geam |
| 21 | – | – | – |
| 22 | – | – | – |
| 23 | IG KEY2 | 30 | Motor ștergător spate *;
Controler încălzitor. |
| 24 | BLOWER | 40 | Motor ventilator |
| 25 | BTN | 40 | Iluminare interioară;
Încuietoare ușă electrică. |
| 26 | – | – | – |
| 27 | DEFOG | 40 | Dezgheț lunetă spate |
| 28 | ABS | 60 | Sistem antiblocare roți (ABS) * |
| 29 | AD FAN*1 | 30 | Ventilator răcire |
| FAN2 * 2 | |||
| 30 | FAN*1 | 30 | Ventilator răcire |
| FAN1 * 2 | |||
| 31 | TAIL | 10 | Lumini spate;
Iluminare număr de înmatriculare; Lumini de parcare |
| 32 | ILLUMI | 10 | Iluminare bord |
| 33 | MAG | 10 | Ambreiaj magnetic |
| 34 | AUDIO | 15 | Sistem audio |
| 35 | P.SEAT | 30 | Scaun electric * |
| 36 | OPENER | 7,5 | Motor deschidere portbagaj * |
| 37 | – | – | – |
| 38 | IG1 * 2 | 15 | CAT SSR |
| 39 | FOG | 15 | Proiectoare de ceață* |
| 40 | MAIN | 100 * 1 | Pentru protecția tuturor circuitelor |
| METER3 | 120 * 2 | ||
| * 1 motor de 2,5 litri
* 2 motor de 3,7 litri |
|||
Bloc siguranțe (partea stângă)
| Poziție | Descriere | Amp [A] | Descriere |
| 1 | ENGINE IG | 15 | Sistem de control al motorului |
| 2 | METER IG | 15 | Instrumentație |
| 3 | SEAT | 15 | Încălzitor scaun *;
Dezgheț lunetă spate. |
| 4 | M.DEF | 7,5 | Dezgheț oglindă |
| 5 | WIPER | 20 | Ștergător și spălător parbriz |
| 6 | SAS | 15 | Unitate Sistem antiblocare roți (ABS) *;
Unitate SAS. |
| 7 | – | – | – |
| 8 | A / C | 15 | Încălzitor |
| 9 | METER ACC | 5 | Dezactivare automată a unității |
| 10 | CIGAR | 15 | Brichetă |
| 11 | ROOM | 15 | Lumină interioară |
| 12 | R.WIP | 10 | Ștergător spate* |
| 13 | MIRROR | 5 | Alimentare oglindă de control;
Sistem audio. |
| 14 | R.CIGAR | 15 | Priză accesoriu |
| 15 | – | – | – |
| 16 | D.LOCK | 30 | Încuietoare electrică pentru uși |
| 17 | – | – | – |
Mazda 6 (2006-2008) – schema panoului cutia de siguranțe
Anul producției: 2006, 2007, 2008.
Siguranță brichetă (priză de alimentare) în Mazda 6 (2006-2008) este siguranța 19 în panoul cutia de siguranțe din compartiment motor.

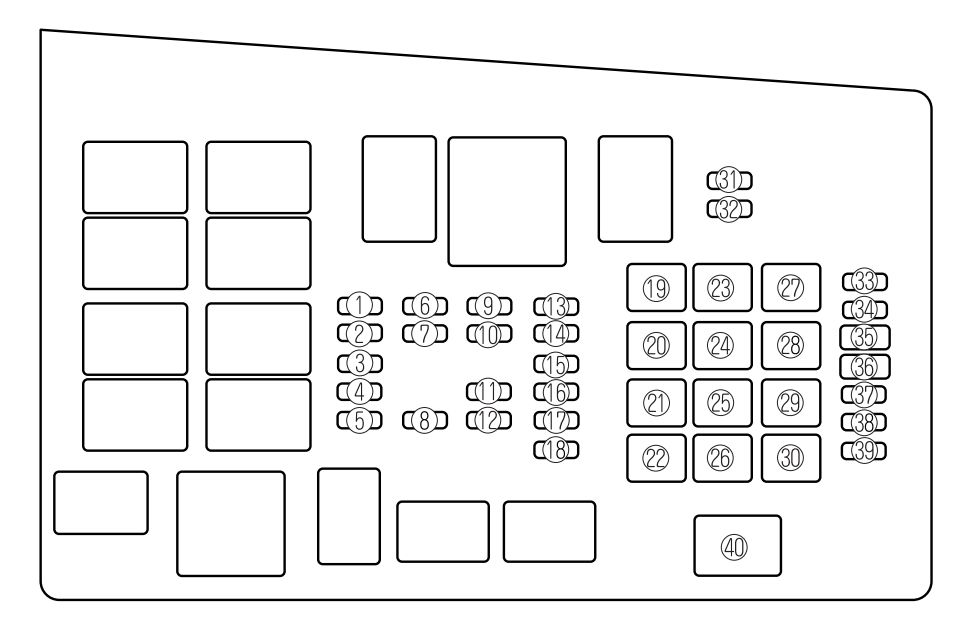

Bloc siguranțe (compartiment motor)
| Nr | Descriere | Amperaj [A] | Descriere |
| 1 | SPARE | 20 | – |
| 2 | SPARE | 15 | – |
| 3 | SPARE | 10 | – |
| 4 | M.DEF | 7,5 | Dezghețator oglindă * |
| 5 | – | – | – |
| 6 | INJ | 15 | Injector |
| 7 | ENG BAR | 10 * 1 | Senzor debit aer;
Supapă control EGR. |
| 15 * 2 | |||
| 8 | – * 1 | – | – |
| ENG BB * 2 | 5 | Ventilator răcire | |
| 9 | HEAD LR | 15 | Faruri de întâlnire (dreapta) |
| 10 | HEAD LL | 15 | Faruri de întâlnire (stânga) |
| 11 | HEAD HL | 10 | Far de drum (stânga) |
| 12 | HEAD HR | 10 | Faruri de drum (dreapta) |
| 13 | ITP | 7,5 | Senzor poziție accelerație |
| 14 | HAZARD | 10 | Aprindere lumini de urgență |
| 15 | STOP | 20 | Frână;
Claxon. |
| 16 | TCM | 15 * 1 | TCM |
| 10 * 2 | |||
| 17 | ENG + B | 7,5 | PCM, TCM |
| 18 | FUEL PUMP | 15 | Pompă combustibil |
| 19 | IG KEY1 | 30 | Centrală motor;
Brichetă. |
| 20 | P.WIND | 30 | Alimentare geam |
| 21 | – | – | – |
| 22 | DRL | 20 | DRL |
| 23 | – | – | – |
| 24 | BLOWER | 40 | Motor ventilator |
| 25 | BTN | 40 | Iluminare superioară;
Încuietoare ușă electrică. |
| 26 | IG KEY2 | 40 | Motor ștergător spate *;
Controler încălzitor; Ștergător și spălător parbriz față. |
| 27 | DEFOG | 40 | Dezghețare lunetă spate |
| 28 | ABS | 60 | Sistem antiblocare roți (ABS) * |
| 29 | AD FAN*1 | 30 | Ventilator răcire |
| FAN2 * 2 | |||
| 30 | FAN*1 | 30 | Ventilator răcire |
| FAN1 * 2 | |||
| 31 | TAIL | 10 | Lumini spate;
Iluminare plăcuță; Lumini de parcare. |
| 32 | ILLUMI | 10 | Iluminare bord |
| 33 | MAG | 10 | Cuplaj magnetic |
| 34 | AUDIO | 15 | Sistem audio |
| 35 | P.SEAT | 30 | Scaun electric * |
| 36 | OPENER | 7,5 | Motor deschidere portbagaj * |
| 37 | – | – | – |
| 38 | – | – | – |
| IG1 * 2 | 15 | CAT SSR | |
| 39 | FOG | 15 | Proiectoare de ceață* |
| 40 | MAIN | 120 | Pentru protecția tuturor circuitelor |
| * 1 Motor de 2,5 litri
* 2 Motor de 3,7 litri |
|||
Bloc siguranțe (panoul lateral partea șoferului)
| Poziție | Descriere | Amperaj [A] | Descriere |
| 1 | CIGAR | 15 | Presso pentru accesorii |
| 2 | ENGINE IG | 15 | Sistem control motor |
| 3 | A / C | 10 | Încălzitor |
| 4 | MIRROR | 5 | Control oglindă |
| 5 | SAS | 10 | Unitate Sistem antiblocare roți (ABS);
Unitate SAS. |
| 6 | SEAT | 15 | Încălzitor scaun * |
| 7 | METER ACC | 5 | Martor audio oprit |
| 8 | METER IG | 15 | Set indicatori |
| 9 | R.WIP | 10 | Ștergător spate* |
| 10 | D.LOCK | 30 | Încuietori electrice ale ușilor |
| 11 | R.CIGAR | 15 | Presso pentru accesorii |
| 12 | WIPER | Ștergător și spălător parbriz față | |
| 13 | ROOM | 15 | Lumină interior |
| 14 | SPARE | – | – |
| 15 | SPARE | – | – |
| 16 | SPARE | – | – |
Mazda 6 (2009-2010) – schema cutiei de siguranțe
Anul producției: 2009, 2010.
Siguranță brichetă (priză de alimentare) în Mazda 6 (2009-2010) este siguranța 11 în cutia de siguranțe partea pasagerului.
Bloc siguranțe (compartiment motor)
| Poziție | Descriere | Amp [A] | Descriere |
| 1 | M.DEF | 10 | Dezghețător oglindă * |
| 2 | ST SIG | 5 | Semnal demaror |
| 3 | ABS SOL | 30 | Sistem antiblocare roți (ABS), DSC * |
| 4 | P.WIND (P) | 25 | Alimentare geam |
| 5 | P.SEAT (P) | 30 | Scaun electric * |
| 6 | SUN ROOF | 15 | Trapă * |
| 7 | TAIL | 15 | BCM, lumină spate |
| 8 | P.OUTLET (R) | 15 | Priză accesoriu |
| 9 | AUDIO | 30 | Sistem audio
(model echipat cu Bose® Sound System) |
| 10 | ABS MOTOR | 60 | Sistem antiblocare roți (ABS), DSC * |
| 11 | P.WIND (D) | 40 | Alimentare geam |
| 12 | DEFOG | 20 | Dezghețător lunetă |
| 13 | SEAT HEAT | 20 | Încălzire scaun |
| 14 | A / C | 10 | Climatizare |
| 15 | FOG | 15 | Proiectoare de ceață* |
| 16 | BLOWER 2 | 15 | Motor ventilator |
| 17 | FAN | 60 | Ventilator răcire |
| 18 | P.SEAT (D) | 30 | Scaun electric * |
| 19 | BTN | 30 | Pentru protecția mai multor circuite |
| 20 | IG KEY2 | 40 | Sistem aprindere |
| 21 | BLOWER | 40 | Motor ventilator |
| 22 | FUEL PUMP | 26 | Pompă combustibil |
| 23 | SILNIK 2 | 15 | Sistem control motor |
| 24 | EGI INJ | 15 | Injector |
| 25 | PCM | 10 | Sistem control motor |
| 26 | ENGINE | 10 * 1 | Sistem control motor |
| 20 * 2 | |||
| 27 | IG | 20 | Pentru protecția diverselor circuite |
| 28 | TCM | 20 | TCM * |
| 29 | ESCL | 10 | Bloc electronic al volanului |
| 30 | IG KEY1 | 40 | Pentru protecția diverselor circuite |
| 31 | MAIN | 125 | Pentru protecția tuturor circuitelor |
| 32 | DRL | 20 | DRL * |
| 33 | HAZARD | 10 | Lumini de urgență |
| 34 | ENG + B | 10 | PCM |
| 35 | STOP | 10 | Lumină de stop |
| 36 | HORN | 15 | Claxon |
| 37 | HEAD HI RH | 15 | Faruri de drum (dreapta) |
| 38 | HEAD LO RH | 10 | Faruri de întâlnire (dreapta) |
| 39 | HEAD HI LH | 15 | Far de drum (stânga) |
| 40 | HEAD LO LH | 10 | Faruri de întâlnire (stânga) |
| * 1 motor de 2,5 litri
* 2 Motor de 3,7 litri |
|||
Bloc siguranțe (panou partea șoferului)
| Poziție | Descriere | Amp [A] | Descriere |
| 1 | P.WIND | 30 | Alimentare geam |
| 2 | METER IG | 15 | Pentru protecția diverselor circuite |
| 3 | ILLUMI | 7,5 | BCM, iluminare |
| 4 | MIRROR | 5 | Oglindă control putere |
| 5 | SAS | 5 | Airbag;
Sistem antiblocare roți (ABS). |
| 6 | – | – | – |
| 7 | INT, LOCK / SHIFT | 5 | Impuls cutie automată * |
| 8 | – | – | – |
| 9 | HEGO | 5 | Oglindă control putere |
| 10 | A / C | 10 | Climatizare |
| 11 | P.OUTLET / CIGAR | 15 | Brichetă* |
| 12 | D. LOOK | 25 | BCM;
Motor încuietoare ușă. |
| 13 | ENGINE IG | 15 | Sistem control motor |
| 14 | WIPER | 25 | Ștergător și spălător parbriz față |
| 15 | ROOM | 15 | Lumini interioare |
| 16 | SPARE | – | – |
| 17 | SPARE | – | – |
| 18 | SPARE | – | – |
Mazda 6 (2011-2013) – schema cutiei de siguranțe
Anul producției: 2011, 2012, 2013.
Siguranță brichetă (priză de alimentare) în Mazda 6 (2011-2013) este siguranța 11 în cutia de siguranțe partea pasagerului.
Bloc siguranțe (compartiment motor)
| Poziție | Descriere | Amp [A] | Descriere |
| 1 | M.DEF | 10 | Dezghețător oglindă * |
| 2 | ST SIG | 5 | Semnal demaror |
| 3 | ABS SOL | 30 | DSC |
| 4 | P.WIND (P) | – | – |
| 5 | P.SEAT (P) | 30 | Scaun electric * |
| 6 | SUN ROOF | 15 | Trapă * |
| 7 | TAIL | 15 | BCM, lumină spate |
| 8 | P.OUTLET (R) | 15 | Priză accesoriu |
| 9 | AUDIO | 30 | Sistem audio
(model dotat cu Bose® Sound System) |
| 10 | ABS MOTOR | 60 | DSC |
| 11 | P.WIND (D) | 40 | Alimentare geam |
| 12 | DEFOG | 20 | Dezghețător lunetă spate |
| 13 | SEAT HEAT | 20 | Încălzire scaun * |
| 14 | A / C | 10 | Climatizare |
| 15 | FOG | 15 | Proiectoare de ceață* |
| 16 | BLOWER 2 | – | – |
| 17 | FAN | 60 | Ventilator răcire |
| 18 | P.SEAT (D) | 30 | Scaun electric * |
| 19 | BTN | 30 | Pentru protecția diverselor circuite |
| 20 | IG KEY2 | 40 | Sistem aprindere |
| 21 | BLOWER | 40 | Motor ventilator |
| 22 | FUEL PUMP | 26 | Pompă combustibil |
| 23 | ENGINE2 | 15 | Modul control motor * |
| 24 | EGI INJ | 15 | Injector |
| 25 | PCM | 10 | Modul control motor |
| 26 | ENGINE | 10 * 1 | Modul control motor |
| 20 * 2 | |||
| 27 | IG | 20 | Pentru protecția diverselor circuite * |
| 28 | TCM | 20 | TCM * |
| 29 | ESCL | 10 | Bloc electronic direcție * |
| 30 | IG KEY1 | 40 | Pentru protecția diverselor circuite |
| 31 | MAIN | 125 | Pentru protecția tuturor circuitelor |
| 32 | DRL | 20 | DRL * |
| 33 | HAZARD | 10 | Lumini de urgență |
| 34 | ENG + B | 10 | PCM |
| 35 | STOP | 10 | Lumină de stop |
| 36 | HORN | 15 | Claxon |
| 37 | HEAD HI RH | 15 | Faruri de drum (dreapta) * |
| 38 | HEAD LO RH | 10 | Faruri de întâlnire (dreapta) |
| 39 | HEAD HI LH | 15 | Far de drum (stânga) * |
| 40 | HEAD LO LH | 10 | Faruri de întâlnire (stânga) |
| * 1 motor de 2,5 litri
* 2 Motor de 3,7 litri |
|||
Bloc siguranțe (partea pasagerului)
| Poziție | Descriere | Amp [A] | Descriere |
| 1 | P.WIND | 30 | Alimentare geam |
| 2 | METER IG | 15 | Pentru protecția mai multor circuite |
| 3 | ILLUMI | 7,5 | BCM, iluminare |
| 4 | MIRROR | 5 | Oglindă control putere |
| 5 | SAS | 5 | Airbag;
Sistem antiblocare roți (ABS). |
| 6 | – | – | – |
| 7 | INT, LOCK / SHIFT | 5 | Comutator Cutie automată * |
| 8 | – | – | – |
| 9 | HEGO | 5 | Modul control motor * |
| 10 | A / C | 10 | Climatizare |
| 11 | P.OUTLET / CIGAR | 15 | Priză alimentare |
| 12 | D. LOOK | 25 | BCM;
Motor încuietoare ușă. |
| 13 | ENGINE IG | 15 | Modul control motor |
| 14 | WIPER | Ștergător și spălător parbriz | |
| 15 | ROOM | 15 | Lumini interioare |
| 16 | SPARE | 20 | – |
| 17 | SPARE | 10 | – |
| 18 | SPARE | – | – |
Mazda 6 (2014) – schema cutiei de siguranțe
Anul producției: 2014.
Siguranță brichetă (priză de alimentare) în Mazda 6 (2014) este siguranța 9 în cutia de siguranțe din partea șoferului.
Bloc siguranțe (compartiment motor)
| Poziție | Descriere | Amp [A] | Descriere |
| 1 | ADD FAN GE | 30 | Ventilator răcire |
| 2 | IG2 | 30 | Pentru protecția diverselor circuite |
| 3 | INJECTOR | 30 | Sistem de control al motorului |
| 4 | FAN DE | – | – |
| 5 | P.WINDOW1 | 30 | Ferestre electrice * |
| 6 | – | – | – |
| 7 | ADD FAN DE | – | – |
| 8 | EVVT | 20 | Sistem de control al motorului |
| 9 | DEFOG | 40 | Dezgheț lunetă spate |
| 10 | DCDC DE | – | – |
| 11 | FAN GE | 30 | Ventilator răcire |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | ENG.MAIN | 40 | Sistem de control al motorului |
| 16 | ABS / DSC M | 50 | ABS;
Sistem de control al stabilității dinamice. |
| 17 | CABIN+B | 50 | Pentru protecția diverselor circuite |
| 18 | WIPER | 20 | Ștergător și spălător parbriz |
| 19 | HEATER | 40 | Climatizare |
| 20 | DCDC REG | – | – |
| 21 | ENGINE.IG1 | 7,5 | Sistem de control al motorului |
| 22 | C / U IG1 | 15 | Pentru protecția diverselor circuite |
| 23 | H/L LOW L HID L | 15 | Far (stânga) * 1;
Lumini de poziție (stânga) * 2. |
| 24 | H / LOW R | 15 | Lumini de poziție (dreapta) * 2 |
| 25 | ENGINE3 | 15 | Sistem de control al motorului |
| 26 | ENGINE2 | 15 | Sistem de control al motorului |
| 27 | ENGINE1 | 15 | Sistem de control al motorului |
| 28 | AT | 15 | Sistem de control al punții motor |
| 29 | H / CLEAN | – | – |
| 30 | A / C | 7,5 | Climatizare |
| 31 | AT PUMP | – | – |
| 32 | STOP | Lumină de stop | |
| 33 | R.WIPER | – | – |
| 34 | H / L HI | 20 | Faruri de drum |
| 35 | HID R | 15 | Far (dreapta) * 1 |
| 36 | FOG | 15 | Proiectoare de ceață |
| 37 | ENG + B | 7,5 | Sistem de control al motorului |
| 38 | AUDIO2 | 7,5 | Sistem audio |
| 39 | GLOW SIG | – | – |
| 40 | METER2 | – | – |
| 41 | METER1 | 10 | Set de semnalizatoare |
| 42 | SRS1 | 7,5 | Sistem airbag |
| 43 | BOSE | 25 | Model echipat cu Bose® Sound Systemí |
| 44 | AUDIO1 | 15 | Sistem audio |
| 45 | ABS / DSC S. | 30 | System antiblocare roți (ABS);
Sistem de control al stabilității dinamice. |
| 46 | FUEL PUMP | 15 | Sistem de alimentare |
| 47 | FUEL WARM | – | – |
| 48 | TAIL | 15 | Lumini spate;
Iluminare plăcuță înmatriculare. |
| 49 | – | – | – |
| 50 | HAZARD | Lumini de urgență;
Semnalizatoare; Lumini de poziție față; Lumini de parcare. |
|
| 51 | DRL | 15 | Lumini de zi* |
| 52 | R.OUTLET2 | 15 | Priză accesoriu |
| 53 | HORN | 15 | Claxon |
| 54 | ROOM | 15 | Lumină interior |
| * 1 Cu faruri xenon
* 2 Cu faruri halogen |
|||
Bloc siguranțe (partea stângă)
| Poziție | Descriere | Amp [A] | Descriere |
| 1 | P.SEAT D | 30 | Scaun electric * |
| 2 | P.WINDOW3 | 30 | Geamuri electrice * |
| 3 | R.OUTLET3 | – | – |
| 4 | P.WINDOW2 | 25 | Geamuri electrice |
| 5 | SRS2 / ESCL | 15 | Senzor greutate scaun * |
| 6 | D.LOCK | 25 | Încuietori electrice ale ușilor |
| 7 | SEAT WARM | 20 | Încălzire scaun * |
| 8 | SUNROOF | 10 | Trapă * |
| 9 | F.OUTLET | 15 | Priză accesoriu |
| 10 | MIRROR | 7,5 | Control oglindă |
| 11 | R.OUTLET1 | – | – |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | – | – | – |
| 16 | – | – | – |
| 17 | M.DEF | 7,5 | Dezgheț oglindă * |
| 18 | – | – | – |
| 19 | – | – | – |
| 20 | – | – | – |
| 21 | P.SEAT P | 30 | Scaun electric * |
Mazda 6 (2015) – schema cutiei de siguranțe
Anul producției: 2015.
Siguranță brichetă (priză de alimentare) în Mazda 6 (2015) este siguranța 9 în panoul siguranțe din partea șoferului.
Bloc siguranțe (compartiment motor)
| Poziție | Descriere | Amp [A] | Descriere |
| 1 | ADD FAN GE | 30 | Ventilator răcire |
| 2 | IG2 | 30 | Pentru protecția diverselor circuite |
| 3 | INJECTOR | 30 | Sistem control motor |
| 4 | FAN DE | 40 | – |
| 5 | P.WINDOW1 | 30 | Geamuri electrice * |
| 6 | – | – | – |
| 7 | ADD FAN DE | 40 | – |
| 8 | EVVT | 20 | Sistem control motor |
| 9 | DEFOG | 40 | Dezaburire lunetă spate |
| 10 | DCDC DE | 40 | – |
| 11 | FAN GE | 30 | Ventilator răcire |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | ENG.MAIN | 40 | Sistem control motor |
| 16 | ABS / DSC M | 50 | Sistem antiblocare roți (ABS), sistem control stabilitate dinamică |
| 17 | CABIN+B | 50 | Pentru protecția diverselor circuite |
| 18 | WIPER | 20 | Ștergător și spălător parbriz |
| 19 | HEATER | 40 | Climatizare |
| 20 | DCDC REG | 30 | – |
| 21 | ENGINE.IG1 | 7,5 | Sistem control motor |
| 22 | C / U IG1 | 15 | Pentru protecția diverselor circuite |
| 23 | H/L LOW L HID L | 15 | Far (stânga) * 1;
Faruri de întâlnire (stânga) * 2. |
| 24 | H / LOW R | 15 | Faruri de întâlnire (dreapta) * 2 |
| 25 | ENGINE3 | 15 | Sistem control motor |
| 26 | ENGINE2 | 15 | Sistem control motor |
| 27 | ENGINE1 | 15 | Sistem control motor |
| 28 | AT | 15 | Sistem de control al punții motor |
| 29 | H / CLEAN | 20 | – |
| 30 | A / C | 7,5 | Climatizare |
| 31 | AT PUMP | 15 | – |
| 32 | STOP | 10 | Lumină de stop |
| 33 | R.WIPER | 15 | Sistem antifurt * |
| 34 | H / L HI | 20 | Faruri de drum |
| 35 | HID R. | 15 | Far (dreapta) * 1 |
| 36 | FOG | 15 | Proiectoare de ceață* |
| 37 | ENG + B | 7,5 | Sistem de control al motorului |
| 38 | AUDIO2 | 7,5 | Sistem audio |
| 39 | GLOW SIG | 5 | – |
| 40 | METER2 | 7,5 | – |
| 41 | METER1 | 10 | Tablou de bord |
| 42 | SRS1 | 7,5 | Sistem airbag |
| 43 | BOSE | 25 | Model echipat cu Bose® Sound Systemí |
| 44 | AUDIO1 | 15 | Sistem audio |
| 45 | ABS / DSC S. | 30 | System antiblocare roți (ABS);
Sistem de control al stabilității dinamice. |
| 46 | FUEL PUMP | 15 | Sistem de alimentare |
| 47 | FUEL WARM | 25 | – |
| 48 | TAIL | 15 | Faruri spate;
Iluminare număr de înmatriculare. |
| 49 | FUEL PUMP2 | 25 | – |
| 50 | HAZARD | 25 | Faruri de urgență;
Semnalizatoare; Faruri de poziție față; Faruri de oprire. |
| 51 | DRL | 15 | Faruri de zi* |
| 52 | R.OUTLET2 | 15 | Priză accesoriu |
| 53 | HORN | 15 | Claxon |
| 54 | ROOM | 15 | Lumină interioară |
| * 1 Cu faruri xenon
* 2 Cu faruri halogen |
|||
Bloc siguranțe (partea stângă)
| Poziție | Descriere | Amp [A] | Descriere |
| 1 | P.SEAT D | 30 | Scaun electric * |
| 2 | P.WINDOW3 | 30 | Geamuri electrice * |
| 3 | R.OUTLET3 | – | – |
| 4 | P.WINDOW2 | 25 | Geamuri controlate electric |
| 5 | SRS2 / ESCL | 15 | Senzor greutate scaun * |
| 6 | D.LOCK | 25 | Încuietori electrice ale ușilor |
| 7 | SEAT WARM | 20 | Încălzitor scaun * |
| 8 | SUNROOF | 10 | Trapă * |
| 9 | F.OUTLET | 15 | Priză accesoriu |
| 10 | MIRROR | 7,5 | Control oglinzi |
| 11 | R.OUTLET1 | – | – |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | – | – | – |
| 16 | – | – | – |
| 17 | M.DEF | 7,5 | Dezghețare oglindă * |
| 18 | – | – | – |
| 19 | – | – | – |
| 20 | AT IND | 7,5 | Indicator cutie automată * |
| 21 | P.SEAT P | 30 | Scaun electric * |
Mazda 6 (2016) – schema cutiei de siguranțe
Anul producției: 2016.
Siguranță brichetă (priză de alimentare) în Mazda 6 (2016) este siguranța 9 în cutia de siguranțe din partea stângă.
Bloc siguranțe (compartiment motor)
| Poziție | Descriere | Amp [A] | Descriere |
| 1 | ADD FAN GE | 30 | Ventilator răcire |
| 2 | IG2 | 30 | Pentru protecția diverselor circuite |
| 3 | INJECTOR | 30 | Sistem control motor |
| 4 | FAN DE | 40 | – |
| 5 | P.WINDOW1 | 30 | – |
| 6 | – | – | – |
| 7 | ADD FAN DE | 40 | – |
| 8 | EVVT | 20 | Sistem control motor |
| 9 | DEFOG | 40 | Dezgheț lunetă spate |
| 10 | DCDC DE | 40 | – |
| 11 | FAN GE | 30 | Ventilator răcire |
| 12 | EPB L. | 20 | Frână electrică parcare (stânga) |
| 13 | AUDIO | 40 | Sistem audio |
| 14 | EPB R | 20 | Frână electrică parcare (dreapta) |
| 15 | ENG.MAIN | 40 | Sistem control motor |
| 16 | ABS / DSC M | 50 | System antiblocare roți (ABS);
Sistem control dinamic stabilitate. |
| 17 | CABIN+B | 50 | Pentru protecția diverselor circuite |
| 18 | WIPER | 20 | Ștergător și spălător parbriz |
| 19 | HEATER | 40 | Climatizare |
| 20 | DCDC REG | 30 | Pentru protecția diverselor circuite * |
| 21 | ENGINE.IG1 | 7,5 | Sistem control motor |
| 22 | C / U IG1 | 15 | Pentru protecția diverselor circuite |
| 23 | H/L LOW L HID L | 15 | Faruri de întâlnire (stânga) |
| 24 | H / LOW R | 15 | Faruri de întâlnire (dreapta) |
| 25 | ENGINE3 | 15 | Sistem control motor |
| 26 | ENGINE2 | 15 | Sistem control motor |
| 27 | ENGINE1 | 15 | Sistem control motor |
| 28 | AT | 15 | Sistem de control al punții motor * |
| 29 | H / CLEAN | 20 | – |
| 30 | A / C | 7,5 | Climatizare |
| 31 | AT PUMP | 15 | Sistem de control al punții motor * |
| 32 | STOP | 10 | Lumină de stop |
| 33 | R.WIPER | 15 | Sistem antifurt * |
| 34 | H / L HI | 20 | Faruri de drum |
| 35 | HID R. | 15 | – |
| 36 | FOG | 15 | Proiectoare de ceață* |
| 37 | ENG + B | 7,5 | Sistem de control al motorului |
| 38 | AUDIO2 | 7,5 | Sistem audio |
| 39 | GLOW SIG | 5 | – |
| 40 | METER2 | 7,5 | – |
| 41 | METER2 | 10 | Tablou de bord |
| 42 | SRS1 | 7,5 | Sistem airbag |
| 43 | BOSE | 25 | Model echipat cu Bose® Sound System * |
| 44 | AUDIO1 | 15 | Sistem audio |
| 45 | ABS / DSC S. | 30 | ABS;
Sistem de control dinamic al stabilității. |
| 46 | FUEL PUMP | 15 | Sistem de alimentare |
| 47 | FUEL WARM | 25 | – |
| 48 | TAIL | 15 | Lumini spate;
Iluminare plăcuță înmatriculare. |
| 49 | FUEL PUMP2 | 25 | – |
| 50 | HAZARD | 25 | Lumini de avarie;
Semnalizatoare; Lumini de poziție față; Lumini de oprire. |
| 51 | DRL | 15 | Lumini de zi* |
| 52 | R.OUTLET2 | 15 | Priză accesoriu |
| 53 | HORN | 15 | Claxon |
| 54 | ROOM | 15 | Lumină interior |
| * 1 Cu faruri xenon
* 2 Cu faruri halogen |
|||
Bloc siguranțe (partea stângă)
| Poziție | Descriere | Amp [A] | Descriere |
| 1 | P.SEAT D | 30 | Scaun electric * |
| 2 | P.WINDOW3 | 30 | Ferestre electrice * |
| 3 | R.OUTLET3 | – | – |
| 4 | P.WINDOW2 | 25 | Ferestre cu control electric |
| 5 | SRS2 / ESCL | 15 | – |
| 6 | D.LOCK | 25 | Încuietori electrice ale ușilor |
| 7 | SEAT WARM | 20 | Încălzitor pentru scaune * |
| 8 | SUNROOF | 10 | Trapă * |
| 9 | F.OUTLET | 15 | Priză accesoriu |
| 10 | MIRROR | 7,5 | Control oglindă |
| 11 | R.OUTLET1 | 15 | – |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | – | – | – |
| 16 | – | – | – |
| 17 | M.DEF | 7,5 | Dezgheț oglindă * |
| 18 | R.SEAT W | 20 | Încălzire scaun spate |
| 19 | R.SHADE | 7,5 | – |
| 20 | AT IND | 7,5 | Indicator cutie automată * |
| 21 | P.SEAT P | 30 | Scaun electric * |
Mazda 6 (2017) – schema cutiei de siguranțe
Anul producției: 2017.
Siguranță brichetă (priză de alimentare) în Mazda 6 (2017) este #9 “F.OUTLET” (“R.OUTLET1” din 2018), #14 (din 2018) “R.OUTLET2” în blocul siguranțe din habitaclu și siguranță #52 “R.OUTLET2” (“OUTLET” din 2018. ) în blocul siguranțe din compartiment motor.
Bloc siguranțe (compartiment motor)
| Nr | Descriere | Amperaj [A] | Descriere |
| 1 | ADD FAN GE | 30 | Ventilator răcire |
| 2 | IG2 | 30 | Pentru protecția diverselor circuite |
| 3 | INJECTOR | 30 | Sistem control motor |
| 4 | FAN DE | 40 | – |
| 5 | P.WINDOW1 | 30 | – |
| 6 | – | – | – |
| 7 | ADD FAN DE | 40 | – |
| 8 | EVVT | 20 | Sistem control motor |
| 9 | DEFOG | 40 | Dezghețare lunetă spate |
| 10 | DCDC DE | 40 | – |
| 11 | FAN GE | 30 | Ventilator răcire |
| 12 | EPB L. | 20 | Frână electrică parcare (stânga) |
| 13 | AUDIO | 40 | Sistem audio |
| 14 | EPB R | 20 | Frână electrică parcare (dreapta) |
| 15 | ENG.MAIN | 40 | Sistem control motor |
| 16 | ABS / DSC M | 50 | ABS;
Sistem control dinamic stabilitate. |
| 17 | CABIN+B | 50 | Pentru protecția diverselor circuite |
| 18 | WIPER | 20 | Ștergător și spălător parbriz |
| 19 | HEATER | 40 | Climatizare |
| 20 | DCDC REG | 30 | Pentru protecția diverselor circuite * |
| 21 | ENGINE.IG1 | 7,5 | Sistem control motor |
| 22 | C / U IG1 | 15 | Pentru protecția diverselor circuite |
| 23 | H/L LOW L HID L | 15 | Faruri de întâlnire (stânga) |
| 24 | H / LOW R | 15 | Faruri de întâlnire (dreapta) |
| 25 | ENGINE3 | 15 | Sistem control motor |
| 26 | ENGINE2 | 15 | Sistem control motor |
| 27 | ENGINE1 | 15 | Sistem control motor |
| 28 | AT | 15 | Sistem de control al punții motor * |
| 29 | H / CLEAN | 20 | – |
| 30 | A / C | 7,5 | Climatizare |
| 31 | AT PUMP | 15 | Sistem de control al punții motor * |
| 32 | STOP | 10 | Lumină de stop |
| 33 | R.WIPER | 15 | Sistem antifurt * |
| 34 | H / L HI | 20 | Faruri de drum |
| 35 | HID R. | 15 | – |
| 36 | FOG | 15 | Proiectoare de ceață* |
| 37 | ENG + B | 7,5 | Sistem de control al motorului |
| 38 | AUDIO2 | 7,5 | Sistem audio |
| 39 | GLOW SIG | 5 | – |
| 40 | METER2 | 7,5 | – |
| 41 | METER2 | 10 | Tablou de bord |
| 42 | SRS1 | 7,5 | Sistem airbag |
| 43 | BOSE | 25 | Model echipat cu Bose® Sound System * |
| 44 | AUDIO1 | 15 | Sistem audio |
| 45 | ABS / DSC S. | 30 | ABS;
Sistem de control dinamic al stabilității. |
| 46 | FUEL PUMP | 15 | Sistem de alimentare |
| 47 | FUEL WARM | 25 | – |
| 48 | TAIL | 15 | Lumini spate;
Iluminare plăcuță înmatriculare. |
| 49 | FUEL PUMP2 | 25 | – |
| 50 | HAZARD | 25 | Lumini de avarie;
Semnalizatoare; Lumini de poziție față; Lumini de parcare. |
| 51 | DRL | 15 | Lumini de zi* |
| 52 | R.OUTLET2 | 15 | Priză accesoriu |
| 53 | HORN | 15 | Claxon |
| 54 | ROOM | 15 | Lumină interior |
| * 1 Cu faruri xenon
* 2 Cu faruri halogen |
|||
Bloc siguranțe (partea stângă)
| Nr | Descriere | Amperaj [A] | Descriere |
| 1 | P.SEAT D | 30 | Scaun electric * |
| 2 | P.WINDOW3 | 30 | Ferestre electrice * |
| 3 | R.OUTLET3 | – | – |
| 4 | P.WINDOW2 | 25 | Ferestre cu control electric |
| 5 | SRS2 / ESCL | 15 | – |
| 6 | D.LOCK | 25 | Încuietori electrice ale ușilor |
| 7 | SEAT WARM | 20 | Încălzire scaun * |
| 8 | SUNROOF | 10 | Trapă * |
| 9 | F.OUTLET | 15 | Priză accesoriu |
| 10 | MIRROR | 7,5 | Control oglindă |
| 11 | R.OUTLET1 | 15 | – |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | – | – | – |
| 16 | – | – | – |
| 17 | M.DEF | 7,5 | Dezghețare oglindă * |
| 18 | R.SEAT W | 20 | Încălzire scaun |
| 19 | R.SHADE | 7,5 | – |
| 20 | AT IND | 7,5 | Indicator schimbare treaptă Cutie automată * |
| 21 | P.SEAT P | 30 | Scaun electric * |
Mazda 6 GJ1/GL – schema cutiei de siguranțe
Anul producției: 2018, 2019, 2020.
Siguranță brichetă (priză de alimentare) în Mazda 6 este #9 „F.OUTLET” („R.OUTLET1” din 2018), #14 (din 2018) „R.OUTLET2” în siguranța din partea pasagerului și siguranța #52 „R.OUTLET2” („OUTLET” din 2018. ) în siguranța din compartiment motor.

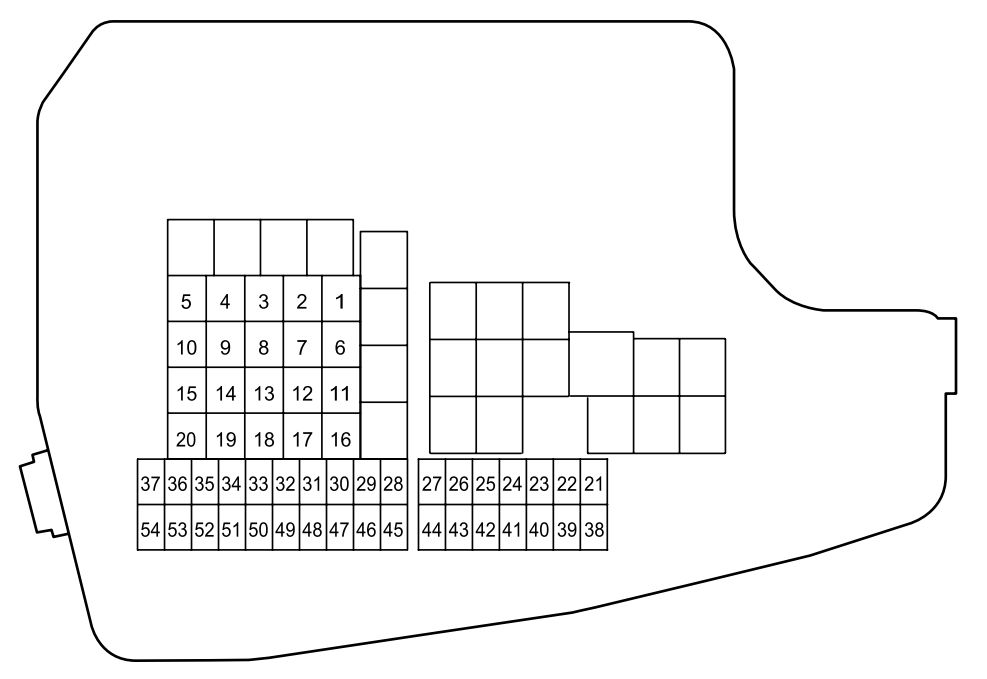

Compartiment motor
Atribuirea siguranțelor în compartiment motor (2018, 2019, 2020)
| Nr | Nume | Amperi [A] | Descriere |
|---|---|---|---|
| Nr | Nume | Amperi [A] | Descriere |
| 1 | AUDIO DCDC REG |
30 A | 2018:
Sistem audio (unele modele); Pentru protecția diverselor circuite; 2019-2020: Sistem audio. |
| 2 | IG2 | 30 A | Pentru protecția diverselor circuite |
| 3 | INJECTOR ENG. SUB |
30 A | Sistem control motor (unele modele) |
| 4 | SCR1 EVVT | 20 A | Sistem control motor (unele modele) |
| 5 | P. WINDOW 1 | 30 A | Geamuri electrice |
| 6 | IG1 2 | 30 A | Pentru protecția diverselor circuite |
| 7 | — | — | — |
| 8 | ADD FAN DE | 50 A | Ventilator răcire (unele modele) |
| 9 | DEFOG | 40 A | Dezaburire lunetă spate |
| 10 | DCDC DE | 40 A | Pentru protecția diverselor circuite (unele modele) |
| 11 | EPB R | 20 A | Frână electrică parcare (EPB) (dreapta) |
| 12 | EPB L | 20 A | Frână electrică parcare (EPB) (stânga) |
| 13 | CABIN.+B | 50 A | Pentru protecția diverselor circuite |
| 14 | FAN GE | 30 A | Ventilator răcire (unele modele) |
| 15 | ENG.MAIN | 40 A | Sistem control motor |
| 16 | ABS/DSC M | 50 A | Sistem antiblocare roți (ABS);
Sistem control dinamic stabilitate (DSC). |
| 17 | HEATER | 40 A | Climatizare |
| 18 | WIPER | 20 A | Ștergător și spălător parbriz |
| 19 | FAN DE | 50 A | Ventilator răcire (unele modele) |
| 20 | ADD FAN GE | 30 A | Ventilator răcire (unele modele) |
| 21 | ENGINE3 | 15 A | Sistem control motor |
| 22 | ENGINE2 | 15 A | Sistem control motor |
| 23 | AUDIO2 | 7,5 A | Sistem audio |
| 24 | METER2 | 10 A | 2018:
Grup indicatori (unele modele) 2019-2020: Neutilizat |
| 25 | SRS1 | 7,5 A | Sistem airbag |
| 26 | METER 1 | 10 A | Cluster instrumente |
| Nr | Nume | Amperi [A] | Descriere |
|---|---|---|---|
| 27 | ENGINE IG1 | 7,5 A | Sistem control motor |
| 28 | AT | 15 A | Sistem control cutie automată (unele modele);
Comutator aprindere. |
| 29 | H/CLEAN | 20 A | 2018:
Spălător faruri (unele modele) 2019-2020: Neutilizat |
| 30 | A/C | 7,5 A | Climatizare |
| 31 | AT PUMP | 15 A | 2018:
Sistem control cutie automată (unele modele); 2019-2020: Neutilizat. |
| 32 | HORN | 15 A | Claxon |
| 33 | R. WIPER | 15 A | 2018:
Ștergător spate (unele modele); Sistem antifurt (unele modele); 2019-2020: Sistem antifurt. |
| 34 | H/L HI | 20 A | Faruri de drum |
| 35 | — | — | — |
| 36 | WIPER. DEI | 20 A | Dezghețator ștergător față (unele modele) |
| 37 | ENG.+B | 7,5 A | Sistem control motor |
| 38 | H/L LOW L | 15 A | Faruri de întâlnire (stânga) |
| 39 | GLOW SIG | 5 A | 2018:
Sistem control motor (unele modele); 2019-2020: Neutilizat. |
| 40 | ENGINE 1 ENGINE4 |
15 A | Sistem control motor |
| 41 | C/U IG1 | 15 A | 2018:
Pentru protecția mai multor circuite; 2019-2020: Sistem control motor. |
| 42 | ST.HEATER | 15 A | Volan încălzit (unele modele) |
| 43 | — | — | — |
| 44 | AUDIO 1 | 25 A | Sistem audio |
| 45 | ABS/DSC S | 30 A | Sistem antiblocare roți (ABS);
Sistem control dinamic stabilitate (DSC). |
| 46 | FUEL PUMP | 15 A | Sistem alimentare (unele modele) |
| 47 | FUEL WARN | 25 A | Încălzitor combustibil (unele modele) |
| 48 | TAIL | 15 A | Faruri spate;
Iluminare plăcuță înmatriculare. |
| 49 | SCR2 FUEL PUMP2 |
25 A | 2018:
Sistem control motor (unele modele); 2019-2020: Sistem alimentare (unele modele). |
| 50 | HAZARD | 25 A | 2018:
Faruri de urgență; Semnalizatoare; Lumini de poziție; 2019-2020: Faruri de urgență; Semnalizatoare; Lumini de poziție față laterale; Faruri de oprire. |
| 51 | H/L LOW R | 15 A | Faruri de întâlnire (dreapta) |
| 52 | OUTLET | 25 A | 2018:
Neutilizat; 2019-2020: Priză accesorii. |
| 53 | STOP | 10 A | 2018:
Lumină de stop; Faruri spate anti-ceață (unele modele); 2019-2020: Lumină de stop. |
| 54 | ROOM | 25 A | 2018:
Pentru protecția mai multor circuite; 2019-2020: Lumină interioară superioară. |
Compartiment pasageri
Atribuirea siguranțelor în compartiment pasageri (2018, 2019, 2020)
| Nr | Nume | Amperi [A] | Descriere |
|---|---|---|---|
| Nr | Nume | Amperi [A] | Descriere |
| 1 | P.SEAT D | 30 A | Scaun electric |
| 2 | P.SEAT P1 | 30 A | Scaun electric |
| 3 | R.SEAT W1 | 20 A | Scaun încălzit |
| 4 | P.WINDOW2 | 25 A | Geamuri electrice |
| 5 | SRS2/ESCL | 15 A | 2018:
Blocare electrică volan; 2019-2020: Neutilizat. |
| 6 | D.LOCK | 25 A | Încuietori electrice ale ușilor |
| 7 | SEAT WARM | 20 A | Încălzire scaune |
| 8 | SUNROOF | 10 A | Trapă |
| 9 | R.OUTLET1 | 15 A | 2018:
Priză accesoriu; 2019-2020: Neutilizat. |
| 10 | MIRROR | 7,5 A | Oglindă control electric |
| Nr | Nume | Amperi [A] | Descriere | ||||
|---|---|---|---|---|---|---|---|
| 11 | AT IND | 7,5 A | Indicator cutie automată | ||||
| 12 | INTERIOR1 | 15 A | Pentru protecția mai multor circuite | ||||
| 13 | INTERIOR2 | 10 A | 2018:
Pentru protecția mai multor circuite; 2019-2020: Lumină interioară superioară. |
||||
| 14 | R.OUTLET2 | 15 A | Priză accesoriu | ||||
| 15 | USB | 7,5 A | Priză alimentare USB | ||||
| 16 | SCR3 | 15 A | 2018:
Sistem control motor; 2019-2020: Neutilizat. |
||||
| 17 | SCR4 | 15 A | 2018:
Sistem control motor; 2019-2020: Neutilizat. |
||||
| 18 | AUDIO3 | 15 A | Sistem audio | ||||
| 19 | R.SHADE | 7,5 A | 2018:
Perdea parasolar scaun spate; 2019-2020: Neutilizat. |
||||
| 20 | M.DEF | 7,5 A | 21 | — | — | — |
Mazda 6 – schema cutiei de siguranțe
Anul producției: 2021.
Cutia de siguranțe în compartiment motor
|
Număr |
Amperi [A] |
Descriere |
|
|---|---|---|---|
|
Număr |
Amperi [A] |
Descriere |
|
|
1 |
AUDIO DCDC REG |
30 A |
Sistem audio |
|
2 |
IG2 |
30 A |
Pentru protecția diverselor circuite |
|
3 |
INJECTOR ENG. SUB |
30 A |
Sistem de control al motorului (unele modele) |
|
4 |
SCR1 EVVT |
20 A |
Sistem de control al motorului |
|
5 |
P.WINDOW1 |
30 A |
Geamuri electrice |
|
6 |
IG1 2 |
30 A |
Pentru protecția diverselor circuite |
|
7 |
– |
– |
– |
|
8 |
ADD FAN DE |
50 A |
Ventilator răcire (unele modele) |
|
9 |
DEFOG |
40 A |
Dezghețător lunetă spate |
|
10 |
DCDC DE |
40 A |
– |
|
11 |
EPB R |
20 A |
Frână de parcare electrică (EPB) (dreapta) |
|
12 |
EPB L |
20 A |
Frână de parcare electrică (EPB) (stânga) |
|
13 |
CABIN.+B |
50 A |
Pentru protecția diverselor circuite |
|
14 |
FAN GE |
30 A |
Ventilator răcire (unele modele) |
|
15 |
ENG.MAIN |
40 A |
Sistem de control al motorului |
|
16 |
ABS/DSC M |
50 A |
Sistem antiblocare roți (ABS); Sistem de control dinamic al stabilității. |
|
17 |
HEATER |
40 A |
Climatizare |
|
18 |
WIPER |
20 A |
Ștergător și pulverizator parbriz |
|
19 |
FAN DE |
50 A |
Ventilator răcire (unele modele) |
|
20 |
ADD FAN GE |
30 A |
Ventilator răcire (unele modele) |
|
21 |
ENGINE3 |
15 A |
Sistem de control al motorului |
|
22 |
ENGINE2 |
15 A |
Sistem de control al motorului |
|
23 |
AUDIO2 |
7,5 A |
Sistem audio |
|
24 |
METER2 |
10 A |
– |
|
25 |
SRS1 |
7,5 A |
Sistem airbag |
|
26 |
METER1 |
10 A |
Cluster instrumente |
|
27 |
ENGINE.IG1 |
7,5 A |
Sistem de control al motorului |
|
Număr |
Amperi [A] |
Descriere |
|
|---|---|---|---|
|
28 |
AT |
15 A |
Sistem control cutie automată; Aprindere. |
|
29 |
H/CLEAN |
20 A |
– |
|
30 |
A/C |
7,5 A |
Climatizare |
|
31 |
AT PUMP |
15 A |
– |
|
32 |
HORN |
15 A |
Claxon |
|
33 |
R.WIPER |
15 A |
Sistem antifurt (unele modele) |
|
34 |
H/L HI |
20 A |
Faruri de întâlnire |
|
35 |
– |
– |
– |
|
36 |
WIPER.DEI |
20A |
Dezgheț ștergător parbriz (unele modele) |
|
37 |
ENG.+B |
7,5 A |
Sistem control motor |
|
38 |
H/L BASSA L |
15 A |
Faruri de întâlnire (stânga) |
|
39 |
GLOW SIG |
5 A |
– |
|
40 |
ENGINE1 ENGINE4 |
15 A |
Sistem control motor |
|
41 |
C/U IG1 |
15 A |
Pentru protecția mai multor circuite |
|
42 |
ST.HEATER |
15 A |
Volan încălzit (unele modele) |
|
43 |
– |
– |
– |
|
44 |
AUDIO1 |
25 A |
Sistem audio |
|
45 |
ABS/DSC S |
30 A |
Sistem antiblocare roți (ABS); Sistem control dinamic stabilitate. |
|
46 |
FUEL PUMP |
15 A |
Sistem alimentare (unele modele) |
|
47 |
FUEL WARM |
25 A |
Încălzitor combustibil (unele modele) |
|
48 |
TAIL |
15 A |
Lumini spate; Iluminare plăcuță înmatriculare. |
|
49 |
SCR2 FUEL PUMP2 |
25 A |
Sistem control motor (unele modele) |
|
50 |
HAZARD |
25 A |
Indicatoare urgență (lumini de urgență); Semnalizatoare; Lumini de oprire. |
|
51 |
H/L BASSA R |
15 A |
Faruri de întâlnire (dreapta) |
|
52 |
OUTLET |
25 A |
Prize accesorii |
|
53 |
STOP |
10 A |
Lumini de stop |
|
54 |
ROOM |
25 A |
Pentru protecția mai multor circuite |
Cutia de siguranțe în compartimentul motor
Poziția cutiei de siguranțe
Cutia de siguranțe se află pe partea stângă a vehiculului.
|
Număr |
Amperi [A] |
Descriere |
|
|---|---|---|---|
|
Număr |
Amperi [A] |
Descriere |
|
|
1 |
P.SEAT D |
30 A |
Scaune electrice (unele modele) |
|
2 |
P.SEAT P1 |
30 A |
Scaune electrice (unele modele) |
|
3 |
R.SEAT W1 |
20 A |
Încălzire scaun (unele modele) |
|
4 |
P.WINDOW2 |
25 A |
Geamuri electrice |
|
5 |
SRS2/ESCL |
15 A |
– |
|
6 |
D.LOCK |
25 A |
Încuietori electrice ale ușilor |
|
7 |
SEAT WARM |
20 A |
Încălzire scaun (unele modele) |
|
8 |
SUNROOF |
10 A |
Trapă (unele modele) |
|
9 |
R.OUTLET1 |
15 A |
– |
|
10 |
MIRROR |
7,5 A |
Alimentare oglinzi laterale |
|
Număr |
Amperi [A] |
Descriere |
|
|---|---|---|---|
|
11 |
AT IND |
7,5 A |
Indicator schimbare treaptă AT |
|
12 |
INTERIOR1 |
15 A |
Pentru protecția diverselor circuite |
|
13 |
INTERIOR2 |
10 A |
Pentru protecția diverselor circuite |
|
14 |
R.OUTLET2 |
15 A |
Prize accesorii |
|
15 |
USB |
7,5 A |
La alimentarea USB (unele modele) |
|
16 |
SCR3 |
15 A |
Sistem control motor (unele modele) |
|
17 |
SCR4 |
15 A |
Sistem control motor (unele modele) |
|
18 |
AUDIO3 |
15 A |
Sistem audio |
|
19 |
R.SHADE |
7,5 A |
– |
|
20 |
M.DEF |
7,5 A |
Dezghețare oglinzi (unele modele) |
|
21 |
– |
– |
– |
