Opel Sintra (1996-1999) – cutia de siguranțe
Schema cutiei de siguranțe și relee – Opel Sintra
Se referă la vehiculele produse în anii:
1996, 1997, 1998 și 1999.
Cunoscut și ca Chevrolet Venture, Pontiac Montana.

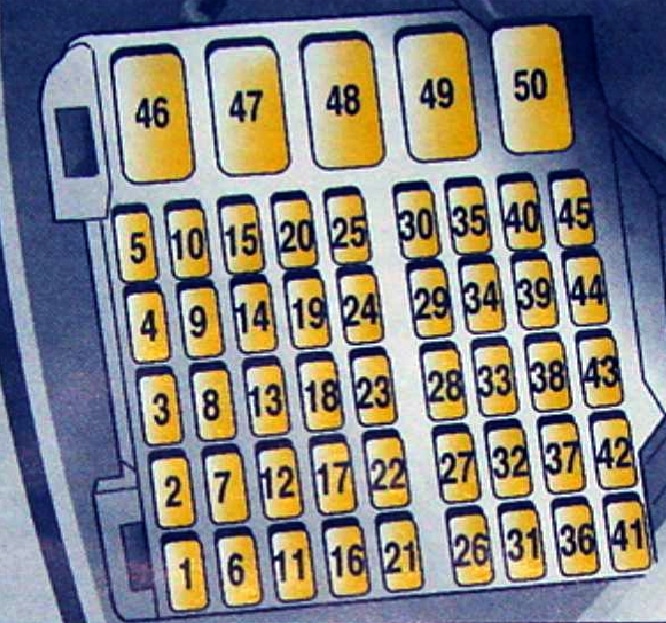

Habitaclu
Se află la capătul bordului.
Descriere
| 1 | 10A – control |
| 2 | Semnalizator 20A, lumini de frână |
| 3 | Sistem airbag 15A, pretensionatoare centuri de siguranță |
| 4 | Brichetă 10A , ventilator interior, display |
| 5 | Display informativ 10A |
| 6 | Detergent pentru geamuri 25A |
| 7 | Încălzire lunetă spate 10A, climatizare, lumină de mers |
| 8 | Ușă 20A |
| 9 | Încălzitor 10A pentru scaune față |
| 10 | Spălător parbriz 25A |
| 11 | Modul control 20A |
| 12 | Închidere centralizată 10A, acționare oglinzi laterale |
| 13 | Modul control 10A |
| 14 | Iluminare exterioară 15A |
| 15 | Gol |
| 16 | 15A închidere centralizată, radio, display, climatizare |
| 17 | Semnalizator 15A |
| 18 | Gol |
| 19 | Imobilizator 10A |
| 20 | 10A Sistem antiblocare roți (ABS) |
| 21 | Far spate proiectoare ceață 10A |
| 22 | Încălzire lunetă spate 25A |
| 23 | Regulator înălțime mers 20A (bloc 30) |
| 24 | 10A far stânga faruri de întâlnire |
| 25 | 10A far dreapta faruri de întâlnire |
| 26 | Brichetă 30A, prize |
| 27 | Semnalizatoare 15A, lumini de poziție, partea stângă |
| 28 | Acționare capac alimentare 20A |
| 29 | 10A partea stângă |
| 30 | 10A partea dreaptă |
| 31 | Modul control 7,5 A |
| 32 | Receptor radio 7,5A |
| 33 | Afișaj 10A |
| 34 | Brichetă pentru țigări 15A |
| 35 | Gol |
| 36 | Gol |
| 37 | Gol |
| 38 | 20A Sistem antiblocare roți (ABS) |
| 39 | Încălzitor 10A exterior oglinzi retrovizoare |
| 40 | Gol |
| 41 | Gol |
| 42 | Gol |
| 43 | 10A Sistem antiblocare roți (ABS) |
| 44 | Imobilizator 10A |
| 45 | Gol |
| 46 | Geamuri electrice 30A |
| 47 | Gol |
| 48 | Acționare 30A pentru scaune față reglabile, scaune față încălzite |
| 49 | Ventilator radiator 30A, climatizare |
| 50 | Iluminare exterioară 20A |

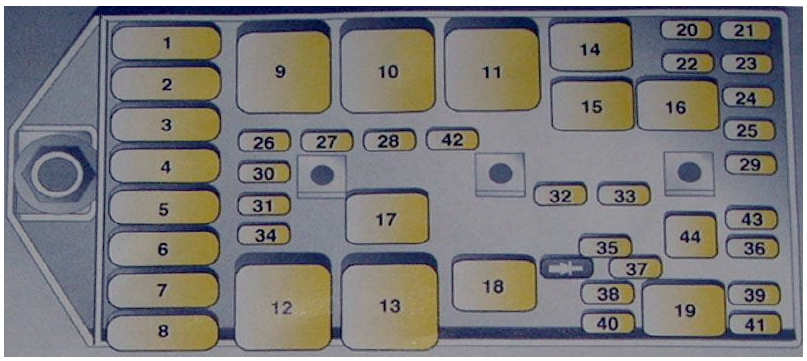

Motor
Se află lângă baterie
Descriere
| 1 | Ventilator răcire 30A |
| 2 | Pompă aer 50A |
| 3 | Siguranță principală 60A |
| 4 | Siguranță principală 60A |
| 5 | Siguranță principală 60A |
| 6 | Ventilator răcire 30A |
| 7 | Siguranță principală 60A |
| 8 | 60A demaror |
| 9 – 19 | Releu |
| 20 | siguranță de rezervă |
| 21 | siguranță de rezervă |
| 22 | siguranță de rezervă |
| 23 | siguranță de rezervă |
| 24 | siguranță de rezervă |
| 25 | 10A proiectoare de ceață |
| 26 | Cutie automată 10A |
| 27 | rezervă |
| 28 | 10A senzor poziție arbore cu came |
| 29 | Claxon 15A, alarmă antifurt |
| 30 | Sistem aprindere 10A, modul control motor |
| 31 | 15A lumini marșarier |
| 32 | 10A far dreapta faruri de drum |
| 33 | 10A far stânga faruri de drum |
| 34 | Ventilator răcire radiator 10A |
| 35 | Pompă combustibil 10A |
| 36 | Spălător faruri 20A |
| 37 | Spălător faruri 10A |
| 38 | Sistem injecție 10A, sistem recirculare gaze evacuare |
| 39 | Modul control motor 15A; |
| 40 | Sistem injecție 10A |
| 41 | Cutie automată 10A, ventilator răcire radiator |
| 42 | Pompă combustibil 15A, senzor de oxigen |
| 43 | rezervă |
