Mazda 2 DY (2003-2007) – cutia de siguranțe
Mazda 2 – schema cutiei de siguranțe
Anul producției: 2003, 2004, 2005, 2006, 2007.
Siguranță brichetă (priză de alimentare) în Mazda 2 este siguranța 4 în cutia de siguranțe din compartimentul pasagerului.

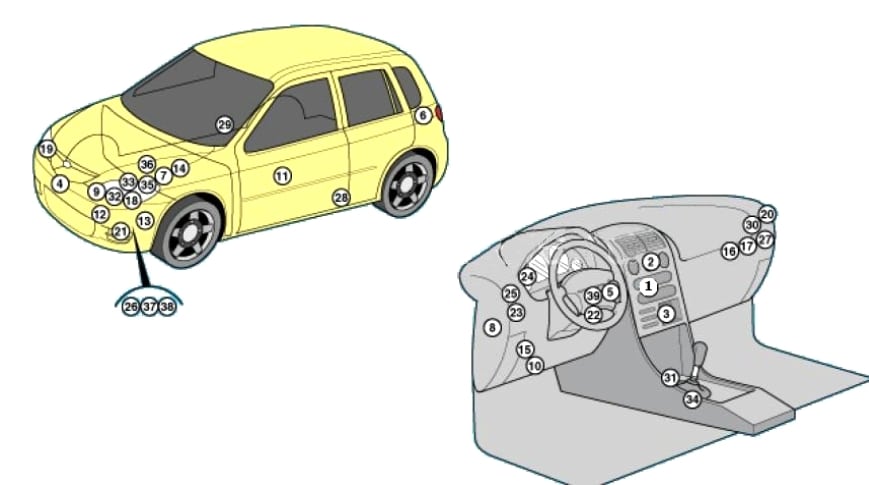

Poziția unităților de control
Descriere
| 1 | Controler climatizare (în panoul de control al încălzitorului) |
| 2 | Releu motor ventilator climatizare/încălzitor – în spatele bordului |
| 3 | Rezistor motor ventilator încălzitor / climatizare – spațiul pentru picioarele pasagerului |
| 4 | Senzor impact (SRS), față |
| 5 | Modul antifurt – în spatele bordului |
| 6 | Sunet alarmă antifurt |
| 7 | Baterie acumulator |
| 8 | Închidere centralizată |
| 9 | Unitate control actuator ambreiaj – compartiment motor |
| 10 | Conector diagnostic (DLC) |
| 11 | Controler geam electric (în întrerupător pe ușa șoferului) |
| 12 | Rezistor motor ventilator răcire — protecție radiator |
| 13 | Releu proiectoare de ceață |
| 14 | Cutia de siguranțe / relee, compartiment motor |
| 15 | Panou cutia de siguranțe / relee 1 |
| 16 | Panou cutia de siguranțe / relee 2 |
| 17 | Panou cutia de siguranțe / relee 3 |
| 18 | Motor control unghi faruri, stânga |
| 19 | Motor control unghi faruri, dreapta |
| 20 | |
| 21 | Semnal acustic |
| 22 | Antena inelară a imobilizatorului – lângă blocul de aprindere |
| 23 | Activează releul întrerupătorului semnalului |
| 24 | Unitate de control a bordului de instrumente (în bord) |
| 25 | Releu lumină marșarier |
| 26 | Pompă spălător lunetă – integrată cu pompa spălător parbriz față |
| 27 | Cutia de relee – conține: releu motor ștergătoare parbriz față, releu pompă spălător parbriz față, releu ștergător / spălător lunetă, releu claxon, releu faruri față / spate |
| 28 | Senzor coliziune laterală față stânga – partea inferioară a montanților B |
| 29 | Senzor coliziune laterală, față dreapta – partea inferioară a montanților B |
| 30 | Releu demaror |
| 31 | Unitate de control electronică SRS |
| 32 | Unitate de control electronică a cutiei de viteze – în modulul control electronic al ambreiajului |
| 33 | Acționare cutie de viteze – pentru cutia de viteze |
| 34 | Controler cutie de viteze – selector cutie automată |
| 35 | Senzor viteză vehicul, cu sistem ABS – unitate de control electronică ABS |
| 36 | Senzor viteză vehicul, fără sistem ABS – în punctul de control |
| 37 | Senzor nivel scăzut lichid spălător parbriz față |
| 38 | Motor pompă spălător parbriz față |
| 39 | Releu intermitent ștergătoare parbriz – în blocul întrerupătoarelor |
Cutia de siguranțe în compartimentul pasagerilor

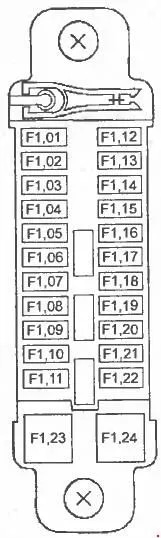

Cutia principală de siguranțe
Se află în partea inferioară a bordului
Descriere
| F01 | Neutilizat |
| F02 | Neutilizat |
| F03 | 15A Iluminare interioară |
| F04 | Brichetă 15A |
| F05 | 7,5A Acționare electrică a oglinzilor laterale retrovizoare |
| F06 | Neutilizat |
| F07 | 10A Bord |
| F08 | 20A Ștergător și spălător parbriz |
| F09 | 10A Sistem de siguranță activ |
| F10 | 15A Sistem de gestionare motor |
| F11 | 15A Modul control cutie |
| F12 | Geamuri electrice 30A |
| F13 | Neutilizat |
| F14 | Neutilizat |
| F15 | Neutilizat |
| F 16 | 7,5A Demaror |
| F17 | 7,5A Lumini de marșarier |
| F18 | 7,5A Iluminare bord |
| F19 | 7,5A Ambreiaj electromagnetic al compresorului de aer condiționat |
| F20 | Climatizare 7,5 A |
| F21 | 10A Ștergător și spălător geamuri uși spate |
| F22 | 10A Încălzitor geamuri uși spate |
| F23 | Neutilizat |
| F24 | Neutilizat |

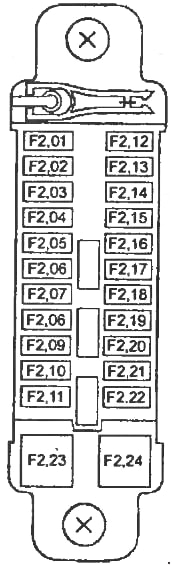

Cutia de siguranțe adițională
Instalată în spatele compartimentului pentru obiecte.
Descriere
| F01 | Neutilizat |
| F02 | 30A Sistem antiblocare roți (ABS) |
| F03 | Neutilizat |
| F04 | Generator 7,5A |
| F05 | 20A Pompă combustibil |
| F06 | 7,5A Modul control electronic motor și cutie automată |
| F07 | 15A Senzor debit aer, sistem gestionare motor |
| F08 | 20A Senzor debit aer, sistem gestionare motor |
| F09 | 15A Lumină de stop |
| F10 | Alarmă 15A |
| F11 | Neutilizat |
| F12 | Neutilizat |
| F13 | Neutilizat |
| F14 | 15A TNS |
| F15 | 20A Sistem antiblocare roți (ABS) |
| F 16 | 15A Oglinzi laterale încălzite |
| F17 | 10A Faruri de drum (far dreapta) |
| F18 | 10A Faruri de drum (far stânga) |
| F19 | 10A Faruri de întâlnire (far dreapta) |
| F20 | 10A Faruri de întâlnire (far stânga) |
| F21 | Neutilizat |
| F22 | Neutilizat |
| F23 | Neutilizat |
| F24 | Neutilizat |
Cutia de relee
Descriere
- Releu Faruri de întâlnire
- Releu Faruri de drum
- Releu Pompa combustibil
- Releu alarmă antifurt
- Releu control Motor

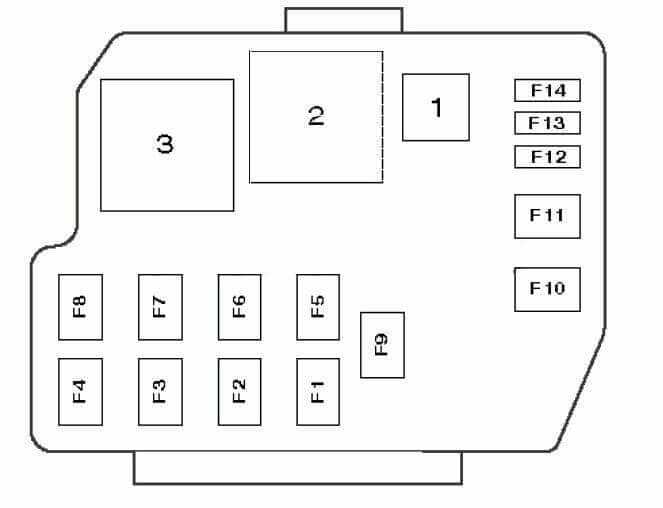

Cutia de siguranțe în compartiment motor
Se află lângă bateria
Descriere
| 1 | Releu complet deschis al poziției clapetei de accelerație (climatizare) |
| 2 | Releu motor ventilator răcire (viteză mare) |
| 3 | Releu motor ventilator răcire |
| F1 | 50A Bujie incandescentă (Diesel), încălzitor auxiliar |
| F2 | 40A Climatizare / motor ventilator încălzitor |
| F3 | 50A Comutator aprindere |
| F4 | 50A Motor ventilator răcire |
| F5 | 60A Control automat ambreiaj |
| F6 | 60A Comutator aprindere |
| F7 | Faruri 30A |
| F8 | 60A Gestionare motor |
| F9 | Distribuție alimentare baterie 100A |
| F10 | 30A Lunetă încălzită |
| F11 | 60A Sistem antiblocare roți (ABS) |
| F12 | Geamuri electrice 20A |
| F13 | 30A Închidere centralizată |
| F14 | 15A Proiectoare de ceață |
