Opel/Vauxhall Movano (1997-2010)

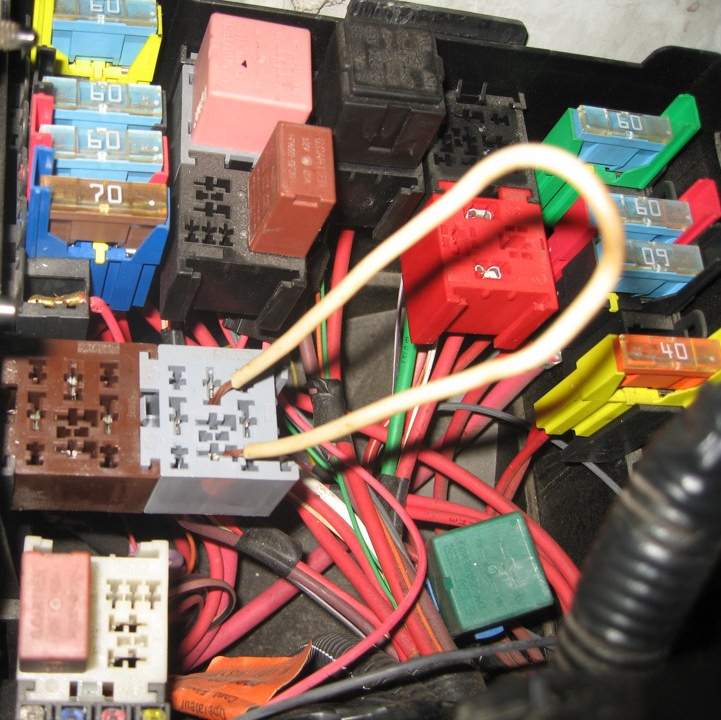

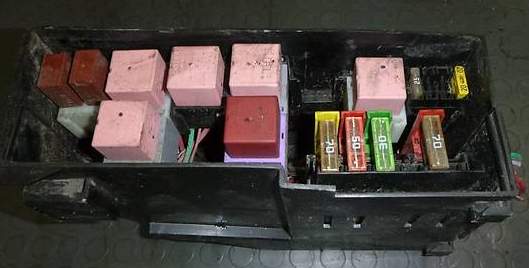

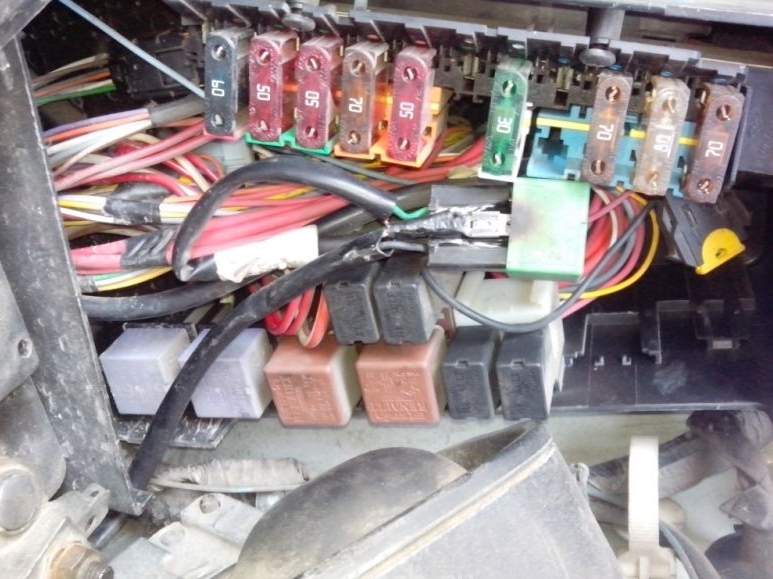

Compartiment motor
Se află sub capotă în partea stângă lângă bord.
Tip 1
Tip 2
Tip 3

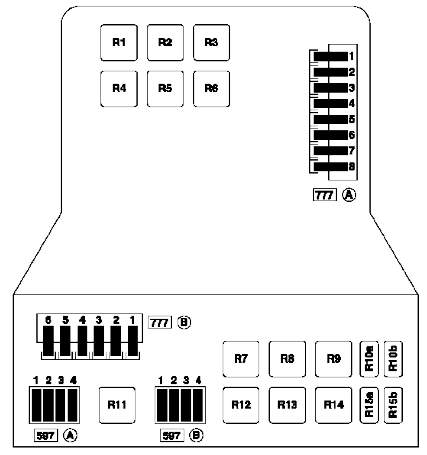

Schema
Descrierea releelor
- Releu suspensie pneumatică R1
- Releu R2 pentru funcționarea motorului pentru motoarele G9T și G9U în modificarea autobuzului cu 16 locuri sau pentru echipamente suplimentare
- R3 Releu parbriz încălzit
- R4 Neutilizat
- R5 Neutilizat
- R6 Neutilizat
- R7 Releu ventilator răcire 2 la vehiculele cu climatizare
- R8 Neutilizat
- R9 Releu suplimentar încălzire 3
- R10a Neutilizat
- R10b Neutilizat
- R11 Releu suplimentar încălzire 2
- Releu ECU motor R12
- R13 Releu suplimentar încălzire 1
- R14 Releu ventilator răcire motor 1 la vehicule cu încălzire și climatizare
- Releu compresor climatizare R15a
- R15b Releu încălzitor motorină
Scopul siguranțelor
Tabel A (777)
- 70A Siguranță alimentare cutia de siguranțe în compartimentul pasagerilor, întrerupător iluminare exterioară și semnalizatoare, aprindere
- 30A Siguranță panou control climatizare
- 70A Siguranță alimentare cutia de siguranțe în compartimentul pasagerilor, întrerupător iluminare exterioară semnalizatoare
- Neutilizat
- 70A Siguranță alimentare releu după aprindere 1, releu încălzire lunetă spate, cutia de siguranțe în compartimentul pasagerilor
- 30A Siguranță releu suspensie pneumatică
- 70A Siguranță încălzită releu parbriz
- 60A Siguranță releu putere ECU ABS
Tabel B (777)
- 70A Siguranță pentru alimentare încălzitor auxiliar
- 50A Releu ventilator electric sistem răcire motor 1, releu viteză mică ventilator electric sistem răcire motor;
- 30A Releu încălzire suplimentară 1
- 40A Doar pentru motor ZD3: Releu ventilator electric sistem răcire motor 2
- 70A Releu încălzire suplimentară 2 și 3
- Releu siguranță 30A pentru grup pompă cutie de viteze
Tabel A (597)
- 20A Siguranță circuit motor
- 10A Siguranță releu pompă combustibil
- Neutilizat
- 25A ECU sistem injecție
Tabel B (597)
- 30A Releu încălzire suplimentară 3
- 30A Releu încălzire suplimentară 2
- 30A Releu încălzire suplimentară 1
- 5A Siguranță alimentare placă contact pentru echipamente suplimentare
Compartiment pasageri
Cutia de siguranțe

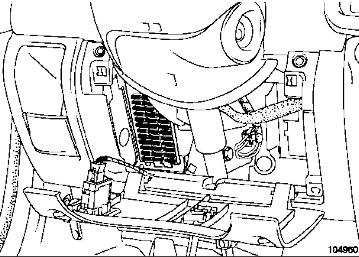

Se află sub bord în spatele capacului protector.
Tip 1

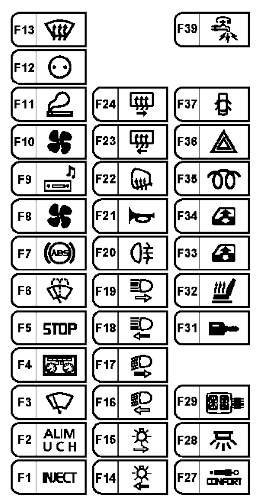

Schema
Destinație
- F1 5A ECU, releu demaror, priză diagnostic
- F2 10A UCH, brichetă rândul întâi, închidere centralizată, lunetă spate încălzită, reglare viteză la ralanti, releu lumină spate anti-ceață, panou control climatizare, reglare viteză, întrerupător lumini frână, reglare viteză, suspensie pneumatică, reglare unghi faruri, element încălzire parbriz, controler parcare ECU, regulator viteză, controlat de ECU suspensie
- F3 30A Siguranță întrerupător ștergător/lavafaruri, UCH
- F4 15A Siguranță bord, ECU sistem airbag, tahograf
- F5 15A Siguranță întrerupător lumini frână, alternator, întrerupător lumini mers înapoi, releu lumini mers înapoi
- F6 15A Siguranță întrerupător ștergător/lavafaruri, motor ștergător parbriz
- Siguranță ABS F7 5A, senzor viteză vehicul
- F8 15A Releu ventilator răcire motor, releu compresor climatizare, releu încălzitor motorină
- F9 10A Siguranță sistem audio, display multifuncțional, interfață radio-telefon, unitate centrală comunicații
- F10 30A Siguranță panou control climatizare
- F11 10A Siguranță brichetă
- F12 15A Siguranță priză accesorii
- F13 5A Releu, computer injecție
- F14 5A Siguranță lumină laterală stânga, lumină spate stânga, lumină număr stânga, conector remorcă, UCH, sistem audio, display multifuncțional
- F15 5A Siguranță lumină laterală dreapta, lumină spate stânga, lumină număr dreapta, conector remorcă, bord
- F16 10A Siguranță far stânga (faruri de întâlnire), întrerupător reglare unghi faruri
- F17 10A Siguranță far dreapta (faruri de întâlnire)
- F18 10A Siguranță far stânga (faruri de drum), bord
- F19 10A Siguranță far dreapta (faruri de drum)
- F20 10A Siguranță lumină spate anti-ceață, conector remorcă
- F21 15A Siguranță claxon
- F22 5A Siguranță elemente încălzitoare pentru oglinzi retrovizoare exterioare
- F2320A Siguranță dezaburire lunetă spate dreapta
- F24 20A Siguranță dezaburire lunetă spate stânga
- F25 Neutilizat
- F26 Neutilizat
- F27 5A Siguranță releu suspensie
- F28 15A Siguranță tahograf, bord, sirenă alarmă, priză diagnostic, senzor alarmă antifurt
- F29 10A Siguranță sistem audio, display multifuncțional, interfață radio-telefon, unitate centrală comunicații
- F30 Neutilizat
- F31 5A Siguranță senzor coliziune, UCH
- F32 15A Siguranță încălzire scaun față, întrerupător oglindă retrovizoare exterioară
- F33 20A Întrerupător siguranță, ușă șofer cu geam electric, întrerupător geam, ușă pasager
- F34 20A Siguranță releu
F1 25 Autobus 9 locuri: + Alimentare baterie înainte de întreruperea bateriei ieșire încălzire F2 – Autobus 9 locuri: neutilizat F3 25 Autobus 9 locuri: Releu condensator F4 5 Autobus 9 locuri: + Alimentare baterie înainte de întreruperea bateriei control încălzire Releu A + După aprindere 1 b Neutilizat C Viteză grup ventilator compartiment pasageri 4 D Întrerupere încălzire independentă mi Parbriz încălzit și oglinzi laterale R1 Autobus 9 locuri: Climatizare + alimentare după aprindere R2 Autobus 9 locuri: Condensator 720 Întrerupere climatizare 731 Parbriz încălzit Tip 2
Schema
Circuite protejate
Modul 1 (M1) F1 15 Releu condensator F2 25 + După releul de aprindere 2 F3 30 Alimentare electrică a ușilor după întreruperea bateriei F4 – Neutilizat Modul 2 (M2) F1 15 Releu întrerupere baterie F2 5 + Alimentare baterie înainte de întreruperea bateriei control încălzire F3 25 + Alimentare baterie înainte de întreruperea bateriei ieșire încălzire F4 15 Semnalizare luminoasă și la picior + alimentare baterie după întreruperea bateriei Modul 3 (M3) F1 10 + Alimentare releu aprindere 2 (299-752) – uși electrice – iluminare pasager – închidere centralizată F2 5 Oprire de urgență – întrerupător deschis F3 5 Închideri uși spate + după aprindere F4 – Neutilizat Releu 720 Deconectare climatizare Rând superior A + După aprindere 1 b Proiectoare de ceață C Viteza grup ventilator compartiment pasageri 4 D Deconectare încălzire independentă mi Parbriz încălzit și oglinzi laterale Rând inferior A Deconectare baterie b Blocare deconectare baterie C + După aprindere 2 D Evaporator mi Condensator Siguranțe ale bateriei

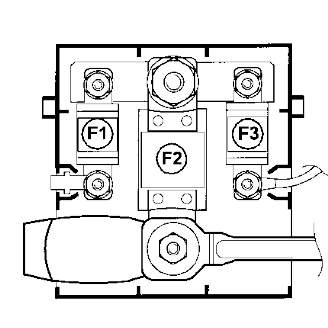

Aceste siguranțe se găsesc pe terminalul pozitiv al bateriei.Schema
- F1 40A Cutia de siguranțe în compartimentul pasagerilor
- F2 – 400A – Alimentarea cutiei de siguranțe a circuitelor de putere, demaror, sistem de pornire
- F3 – 40A – Siguranță a releului de putere al calculatorului de injecție
