Schema cutiei de siguranțe și relee – Lexus RX 300 (XU10)

Se referă la vehiculele noi din anii:

1999, 2000, 2001, 2002, 2003.

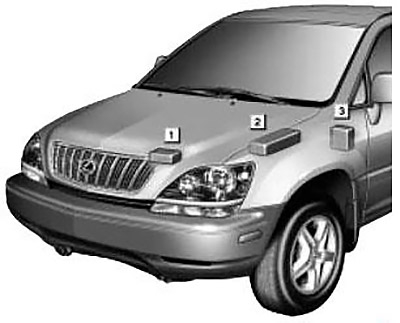

Poziție

1. Cutia compartiment motor #1
2. Cutia compartiment motor #2
3. Panou bord partea șoferului

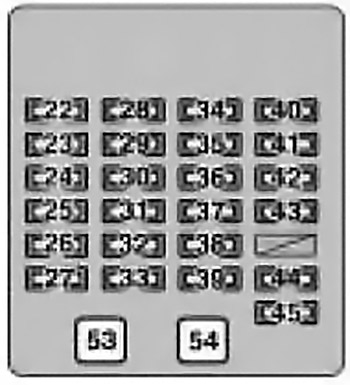

Schema cutiei de siguranțe în partea pasagerului

Cutia de siguranțe se află în spatele capacului din stânga coloanei volanului.

Număr	Siguranță	Amperi [A]	Descriere
Număr	Siguranță	Amperi [A]	Descriere
22	IGN	7,5	Sistem SRS, injecție combustibil multipunct/injecție secvențială multipunct;
23	RADIO №2	7,5	Sistem audio, computer Multiplex
24	CIG	15	Brichetă, oglinzi retrovizoare exterioare, sistem închidere uși electrice
25	PORTA POSTERIORE	20	Închidere ușă spate, geam electric scaun spate
26	USCITA PWR	15	Prize electrice
27	FRECCIA ANTERIORE	15	Proiectoare de ceață
28	SRS-IG	15	Sistem SRS
29	ECU-IG	15	Telefon, oglindă retrovizoare interioară, sistem antiblocare roți (ABS), sistem control tracțiune, display multifuncțional
30	TERGICRISTALLO	25	Ștergătoare parbriz
31	PORTA ANTERIORE	20	Închidere ușă spate, geam electric scaun spate
32	P ANTERIORE	20	Închidere ușă față, geam electric față
33	TETTO	20	Trapă
34	RISCALDATORE	15	Sistem climatizare

Număr	Siguranță	Amperi [A]	Descriere
35	MISURATORE	7,5	Calculator multiplex, indicatori de reamintire pentru serviciu
36	PR WIP	15	Ștergător spate
37	FRENO	20	Faruri de stop, lumină de stop înaltă, sistem antiblocare roți (ABS), sistem control tracțiune
38	OBD	7,5	Sistem diagnosticare la bord
39	SEDILE HTR	15	Sistem încălzire scaune
40	AVVIATORE	7,5	Sistem aprindere
41	LAVATRICE	10	1999: Spălător
		20	2000-2003: Spălător
42	RR FRENO	7,5	Niciun circuit
43	FR DEF	20	Geam spate și oglindă retrovizoare exterioară – dezaburire
44	CODA	10	Faruri spate, lumini de poziție laterale, lumini număr înmatriculare, lumini parcare
45	PANNELLO	7,5	Iluminare panou instrumente
53	AM1	40	Sistem aprindere
54	POTENZA	30	Scaune electrice

Cutia de siguranțe a compartimentului motor 1

Număr	Siguranță	Amperi [A]	Descriere
1	DRL	7,5	Sistem lumini de zi

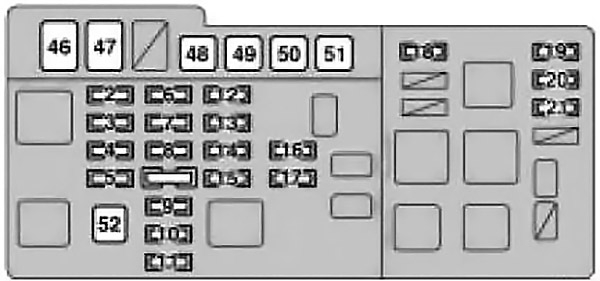

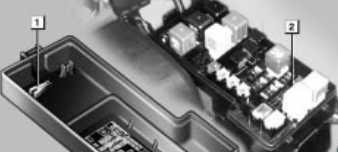

Cutia de siguranțe din compartiment motor 2

1. Instrument de extragere
2. Siguranță de rezervă

Număr	Siguranță	Amperi [A]	Descriere
Număr	Siguranță	Amperi [A]	Descriere
2	REMORCĂ	20	Lumini remorcă
3	H-LP R BASSO	15	Far dreapta (far Faruri de întâlnire)
4	H-LP L BASSO	15	Far stânga (far Faruri de întâlnire)
5	RISCHIO	15	Semnalizatoare de urgență, semnalizator semnalizatoare
6	AM2	20	Sistem pornire
7	TEL	15	Telefon
8	FL PORTA	20	Sistem închidere ușă alimentare
9	REZERVĂ	7,5	Siguranță de rezervă
10	REZERVĂ	15	Siguranță de rezervă
11	REZERVĂ	25	Siguranță de rezervă
12	ALT-S	7,5	Sistem încărcare
13	CLACSON	10	Sistem antifurt, Claxon
14	EFI	20	Sistem injecție multipunct/sequențial multipunct

Număr	Siguranță	Amperi [A]	Descriere
15	CAPAC	10	Iluminare interioară, lumini de cortizie, lumini pentru picioare, lumină personală spate, semnalizatoare și contoare, multe display-uri
16	ECU-B	7,5	Calculator multiplex
17	RAD №1	25	Sistem audio
18	ABS 3	7,5	Sistem antiblocare roți (ABS)
19	H-LP R SUS	15	Far dreapta (far faruri de drum)
20	H-LP L SUS	15	Far stânga (far faruri de drum)
21	A/F HTR	25	Senzor raport aer-combustibil
46	ABS	60	Sistem antiblocare roți (ABS)
47	ALT	140	Sistem de încărcare
48	RDI	40	Sistem de ventilare radiator
49	CDS	40	Sistem de ventilare radiator
50	DEF RR	30	Dezghețare geam spate și oglindă retrovizoare exterioară
51	ÎNCĂLZITOR	50	Ventilator
52	PRINCIPAL	50	Sistem de pornire
