Jeep Wrangler – schema cutiei de siguranțe

Anul producției: 2020.

Centru de distribuție a energiei (PDC)

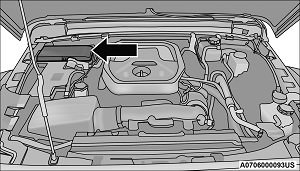

Power Distribution Center se află în compartiment motor lângă baterie. Acest centru conține siguranțe tip cartuș, mini siguranțe și relee. Capacului superior al PDC este marcat cu o etichetă care indică poziția, funcția și dimensiunea fiecărei siguranțe/releu reparabil.

Centru de distribuție a energiei (PDC)

Centru de Distribuție a Energiei

Centru de distribuție a energiei (PDC) - 2

* Clientul poate alege să comute priza de curent Cargo Power Outlet de la alimentarea bateriei F43 la această poziție F45, care este alimentată când aprinderea este pornită.

Jeep Wrangler – schema cutiei de siguranțe

Anul producției: 2021.

Centru de distribuție a energiei (PDC)

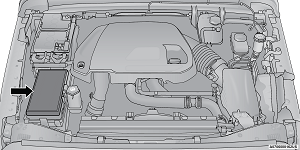

Centru de distribuție a energiei se află în compartiment motor lângă baterie. Acest centru conține siguranțe cartuș, mini siguranțe și relee. Capac superior al PDC este marcat cu o etichetă care indică poziția, funcția și dimensiunea fiecărei siguranțe/releu reparabil.

Centru de distribuție a energiei (PDC)

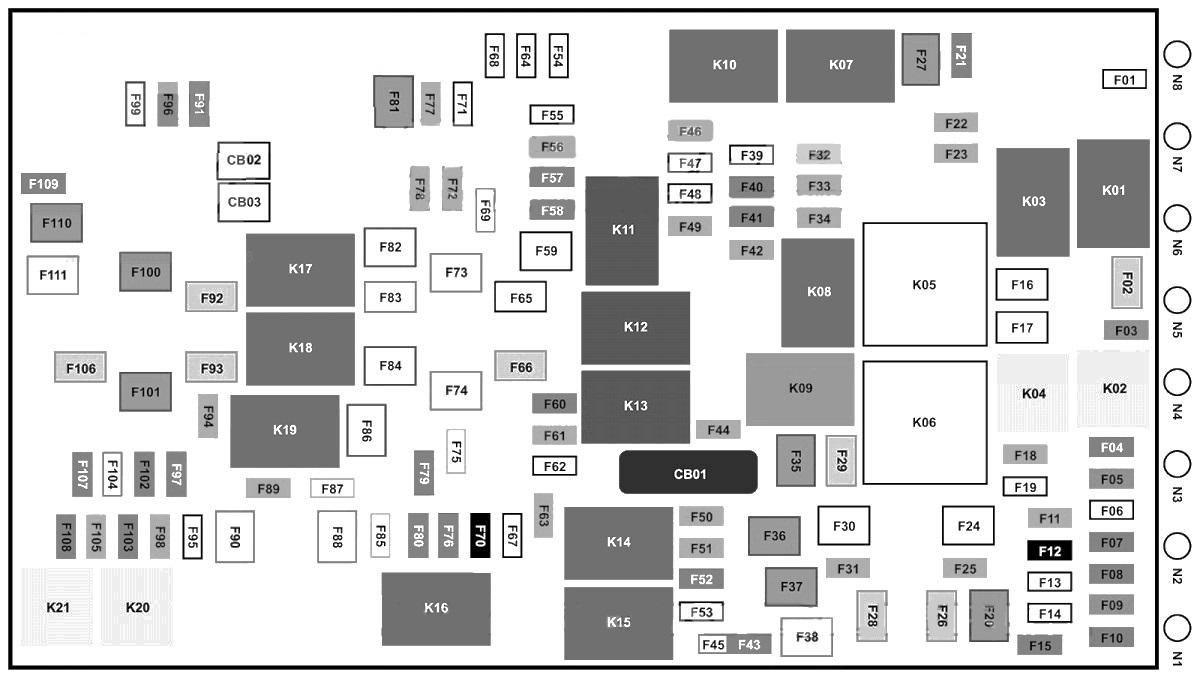

Centru de distribuție a energiei

Centru de distribuție a energiei (PDC) - 2

Incavo Siguranță cartuș Mini siguranță Descriere
Incavo Siguranță cartuș Mini siguranță Descriere
F01 – – Rezervă
F02 40 A verde – Demaror
F03 – 5 A Tan Senzor inteligent baterie (IBS)
F04 – 20 A galben Pompă combustibil MTR;

FPCM
F05 – 5 A Tan Ușă de siguranță
F06 – – Rezervă
F07 – 15 A albastru Pompă răcire temperatură joasă (LTR) — dacă este prezentă
F08 – 15 A albastru Modul control transmisie TCM-8HP CYGNUS
F09 – – Rezervă
F10 – 15 A albastru Nod cheie aprindere (KIN);

Concentrator frecvență radio (concentrator RF);

Bloc electric coloana volan (ESCL).
F11 – 10 A roșu Port UCI (USB și AUX)
F12 – 25 A Transparent Amplificator HIFI
F13 – – Rezervă
F14 – – Rezervă
F15 – 15 A albastru Cluster bord (IPC);

Comutator bancă-pachet electric greu (comutator bancă-HD ELEC).
F 16 – – Rezervă
F17 – – Rezervă
F18 – 10 A roșu Ambreiaj aer condiționat (AC CLUTCH)
F19 – – Rezervă
F20 30 Amp Roz – Central Body Controller (CBC) 1- LUMINI INTERNE
F21 – 20 A galben Ștergător spate
F22 – 10 A roșu Modul control motor (ECM);

Modul control grup propulsor (PCM);

Unitate generator motor (MGU) TREZIRE;

Unitate Power Pack (PPU) TREZIRE.
F23 – 10 A roșu Modul control grup propulsor (PCM);

Modul control motor (ECM)
F24 – – Rezervă
F25 – 10 A roșu Deplasare modul prin cablu (MOD_SBW)
F26 40 A verde – Central Body Controller (CBC) 2 LUMINI EXTERNE #1
F27 30 Amp Roz – Ștergătoare față
F28 40 A verde – Central Body Controller (CBC) 3-ÎNCUIERI ELECTRICE
F29 40 A verde – Central Body Controller (CBC) 4 LUMINI EXTERNE #2
F30 – – Rezervă
F31 – 10 A roșu PORT DIAGNOSTIC
F32 – 10 A roșu Încălzire Ventilație Climatizare Mod (HVAC CTRL MOD);

Blocare coloana volan (SCL);

Modul clasificare pasageri (OCM);

Modul detectare prezență șofer (DPDM).
F33 – 10 A roșu Sistem ParkTronics (PTS);

Modul cameră infraroșu (IRCM);

Indicatori dezactivare airbag (AIRBAG DISABLE LMPS).
F34 – 10 A roșu Control electronic stabilitate (ESC);

Servodirecție electrică hidraulică (EHPS);

Modul control Smart Bar (SBCM) TREZIRE.
F35 30 Amp Roz – PMP FRÂNĂ — dacă este prezentă
F36 30 Amp Roz – MODUL REMORCĂ — Dacă este prezent
F37 30 Amp Roz – CONEXIUNE REMORCĂ 7W — dacă este prezentă
F38 20 A albastru – Modul control motor ECM
F39 – – Rezervă
F40 – 15 A albastru Modul control sistem tracțiune (DTCM);

Blocare ax (AXLE LOC) FT_RR.
F41 – 15 A albastru Cluster instrumente (IC);

Security GateWay (SGW) TREZIRE.
F42 – 10 A roșu Alimentare releu control alimentare (întrerupere/porniere electrică);

Rezervă (generator demaror cu curea) — dacă este prezent.
F43 20 A galben IEȘIRE PWR (ÎNCĂRCARE) BATT
F44 – 10 A roșu Cameră infraroșu (IRCAM) ÎNCĂLZITOARE
F45 – 20 A galben IEȘIRE PWR (ÎNCĂRCARE) APRINDERE*
F46 – 10 A roșu MODUL NIVEL FARURI AUTO/MOTOR NIVEL/FAR COMUTATOR
F47 – – Rezervă
F48 – –
Incavo Siguranță cartuș Mini siguranță Descriere
F56 – 10 A roșu SENZOR TEMPERATURĂ AUTO
F57 – 20 A galben Scaun față partea șoferului încălzit
F58 – 20 A galben Scaun față încălzit
F59 – – Rezervă
F60 – 15 A albastru Modul confort volan (CSWM) (HTD STR WHEEL)
F61 – 10 A roșu Senzor unghi mort stânga (LBSS);

Senzor unghi mort dreapta (RBSS).
F62 – – Rezervă
F63 – 10 A roșu Controler imobilizare pasageri (ORC)
F64 – – Rezervă
F65 – – Rezervă
F66 40 A verde – VENTILATOR HVAC MTR față
F67 – – Rezervă
F68 – – Rezervă
F69 – 5 A Tan Grup generator MGU

Generator demaror cu curea (BSG) — dacă este prezent
F70 – 25 A Transparent INJ/IGN BOBINE (GAS)/BUJIE INCANDESCENTĂ MOD (DSL)
F71 – – Rezervă
F72 – 10 A roșu HD ELEC ACC PACHET — dacă este prezent
F73 20 A albastru – PWR TOP STÂNGA
F74 20 A albastru – PWR TOP DREAPTA
F75 – 10 A roșu Modul alimentator — modul control pachet baterii și modul alimentare auxiliar (PPU-BPCM și APM) Generator demaror cu curea (BSG) — în funcție de echipare
F76 – 20 A galben ECM (benzină)/PCM (DSL)
F77 – 10 A roșu OGLINZI ÎNCĂLZIȚI
F78 – 10 A roșu COMPUTER/ALARME/SENZORI DE INTRUZIE
F79 – 20 A galben MODUL CONTROL CENTURĂ INTELIGENTĂ
F80 – 15 A albastru Modul control sistem tracțiune (PCM)
F81 30 Amp Roz – DEZABURIRE SPATE (EBL)
F82 30 Amp Roz – ÎNCĂLZIRE COMBUSTIBIL — dacă este prezent
F83 60 A galben – BUJIE — dacă este prezent
F84 30 Amp Roz – UNITATE ÎNCĂLZIRE UREE — dacă este prezent
F85 – 10 A roșu SENZOR PM — dacă este prezent
F86 30 Amp Roz – POMPĂ FRÂNĂ 2 — dacă este prezent
F87 – 10 A roșu ALIMENTARE/VID POMPĂ — Dacă este prezent
F88 20 A albastru – SENZOR NOx #1/ #2 — DACA este prezent
F89 – 10 A roșu Modul control coloana volan (SCCM);

Control Cruise (CRUISE CTL)/televiziune digitală (DTV).
F90 20 A albastru – PARCARE REMORCĂ LMP — dacă este prezent
F91 – 20 A galben CLAXON
F92 40 A verde – HD ACCY #2 — dacă este prezent
F93 40 A verde – HD ACCY #1 — dacă este prezent
F94 – 10 A roșu Monitorizare presiune pneuri (TPM);

Sistem concentrator RF (CORAX).
F95 – – Rezervă
F96 – 10 A roșu OGLINDĂ PWR SW
F97 – 20 A galben RADIO/TBM
F98 – 10 A roșu SW BANK-HD ELEK/OFF ROAD
F99 – – Rezervă
F100 30 Amp Roz – ESC-ECU ȘI VALVE
F101 30 Amp Roz – Modul control sistem tracțiune (DTCM)
F102 – 15 A albastru PORT DUBLU USB
F103 – 15 A albastru HD ACCY #3 — dacă este prezent
F104 – 15 A albastru POMPĂ RĂCIRE PPU — dacă este prezent
F105 – 10 A roșu Stare centrală integrată (ICS);

Încălzire Ventilație Climatizare (HVAC).
F106 50 A roșu – Reglare electronică viteză (ESC)-POMPĂ MTR
F107 – 20 A galben FRÂNĂ/SEMNALIZARE REMORCĂ PARTE STÂNGA — dacă este prezent
F108 – 15 A albastru HD ACCY #4 — dacă este prezent
F109 – 20 A galben FRÂNĂ/SEMNALIZARE REMORCĂ PARTE DREAPTA — dacă este prezent
F110 30 Amp Roz –
Incavo Siguranță cartuș Microsiguranță Descriere
Incavo Siguranță cartuș Microsiguranță Descriere
F01 – – Rezervă
F02 40 A verde – Demaror
F03 – 5 A Tan Senzor inteligent baterie (IBS)
F04 – 20 A galben Pompă combustibil MTR/FPCM
F05 – 5 A Tan Ușă de siguranță
F06 – – Rezervă
F07 – 15 A albastru Pompă răcire temperatură joasă (LTR) — dacă este prezentă
F08 – 15 A albastru Modul control transmisie TCM-8HP CYGNUS
F09 – – Rezervă
F10 – 15 A albastru Nucleu cheie aprindere (KIN); Concentrator frecvențe radio (concentrator RF);

Bloc electric coloana volan (ESCL).
F11 – 10 A roșu Port UCI (USB și AUX)
F12 – 25 A Transparent Amplificator HIFI
F13 – – Rezervă
F14 – – Rezervă
F15 – 15 A albastru Cluster bord (IPC);

Comutator bancar-pachet electric greu (comutator bancar-HD ELEC).
F 16 – – Rezervă
F17 – – Rezervă
F18 – 10 A roșu Ambreiaj aer condiționat (AC CLUTCH)
F19 – – Rezervă
F20 30 Amp Roz – Controler central caroserie (CBC) 1-LUMINĂ INTERIOARĂ
F21 – 20 A galben ȘTERGĂTOR SPATE
F22 – 10 A roșu Modul control motor (ECM);

Modul control grup propulsor (PCM);

Unitate generator motor (MGU) TREZIRE;

Unitate Power Pack (PPU) TREZIRE.
F23 – 10 A roșu Modul control grup propulsor (PCM); Modul control motor (ECM).
F24 – – Rezervă
F25 – 10 A roșu Deplasare modul prin cablu (MOD_SBW)
F26 40 A verde – Controler central caroserie (CBC) 2 LUMINI EXTERIOARE #1
F27 30 Amp Roz – Ștergătoare parbriz față
F28 40 A verde – Controler central caroserie (CBC) 3-ÎNCUIERI ELECTRICE
F29 40 A verde – Controler central caroserie (CBC) 4 LUMINI EXTERIOARE #2
F30 – – Rezervă
F31 – 10 A roșu PORT DIAGNOSTIC
F32 – 10 A roșu Încălzire Ventilație Climatizare Mod (HVAC CTRL MOD);

Blocare coloană volan (SCL);

Modul clasificare pasageri (OCM);

Modul detectare prezență șofer (DPDM).
F33 – 10 A roșu Sistem ParkTronics (PTS);

Modul cameră infraroșu (IRCM);

Lumini dezactivare airbag (AIRBAG DISABLE LMPS).
F34 – 10 A roșu Control electronic stabilitate (ESC);

Servodirecție electrică hidraulică (EHPS);

Modul control Smart Bar (SBCM) TREZIRE.
F35 30 Amp Roz – PMP FRÂNĂ — dacă este prezentă
F36 30 Amp Roz – MODUL REMORCĂ — dacă este prezent
F37 30 Amp Roz – CONEXIUNE REMORCĂ 7W — dacă este prezentă
F38 20 A albastru – Modul control motor ECM
F39 – – Rezervă
F40 – 15 A albastru Modul control sistem tracțiune (DTCM); Blocare ax (AXLE LOC) FT_RR.
F41 – 15 A albastru Cluster instrumente (IC);

Security GateWay (SGW) TREZIRE.
F42 – 10 A roșu Alimentare releu control alimentare (oprire/pornire electrică);

Rezervă (generator demaror curea) — dacă este prezent.
F43   20 A galben IEȘIRE PWR (ÎNCĂRCARE) BATT
F44 – 10 A roșu Cameră infraroșu (IRCAM) ÎNCĂLZIRE
F45 – 20 A galben IEȘIRE PWR (ÎNCĂRCARE) APRINDERE*
F46 – 10 A roșu MOD NIVEL FARURI HD/MOTOR NIVEL/COMUTATOR FARURI
F47 – – Rezervă
F48
Incavo Siguranță cartuș Micro siguranță Descriere
F56 – 10 A roșu SENZOR TEMPERATURĂ MAȘINĂ
F57 – 20 A galben Scaun față încălzit partea șoferului
F58 – 20 A galben Scaun față încălzit
F59 – – Rezervă
F60 – 15 A albastru Modul confort volan (CSWM) (HTD STR WHEEL)
F61 – 10 A roșu Senzor unghi mort stânga (LBSS);

Senzor unghi mort dreapta (RBSS).
F62 – – Rezervă
F63 – 10 A roșu Controler imobilizare pasager (ORC)
F64 – – Rezervă
F65 – – Rezervă
F66 40 A verde – VENTILATOR HVAC MTR față
F67 – – Rezervă
F68 – – Rezervă
F69 – 5 A Tan Grup generator MGU Generator demaror cu curea (BSG) — dacă este prezent
F70 – 25 A Transparent INJ/IGN BOBINE (GAS)/MODUL BUCȘĂ INCANDESCENTĂ (DSL)
F71 – – Rezervă
F72 – 10 A roșu HD ELEC ACC PKG — dacă este prezent
F73 20 A albastru – PWR TOP STÂNGA
F74 20 A albastru – PWR TOP DREAPTA
F75 – 10 A roșu Modul alimentator — modul control pachet baterii și modul alimentare auxiliar (PPU-BPCM și APM) Generator demaror cu curea (BSG) — în funcție de echipare
F76 – 20 A galben ECM (benzină)/PCM (DSL)
F77 – 10 A roșu OGLINZI ÎNCĂLZIȚI
F78 – 10 A roșu COMPUTER/ALARMA/SEMNALIZATOARE/SENZORI DE INTRUZIUNE
F79 – 20 A galben MODUL CONTROL CENTURA INTELIGENTĂ
F80 – 15 A albastru Modul control sistem tracțiune (PCM)
F81 30 Amp roz – DEZGHEȚĂTOR SPATE (EBL)
F82 30 Amp roz – ÎNCĂLZIRE COMBUSTIBIL — dacă este prezent
F83 60 A galben – BUCȘĂ INCANDESCENTĂ — dacă este prezentă
F84 30 Amp roz – UNITATE CONTROL ÎNCĂLZIRE UREE — dacă este prezentă
F85 – 10 A roșu SENZOR PM — dacă este prezent
F86 30 Amp roz – PMP FRÂNĂ 2 — dacă este prezent
F87 – 10 A roșu ALIMENTARE/DEPRESIUNE PMP — dacă este prezent
F88 20 A albastru – SENZOR NOx #1/ #2 — dacă este prezent
F89 – 10 A roșu Modul control coloana volan (SCCM); Cruise control (CRUISE CTL)/televiziune digitală (DTV).
F90 20 A albastru – PARCARE REMORCĂ LMP — dacă este prezent
F91 – 20 A galben CLAXON
F92 40 A verde – HD ACCY #2 — dacă este prezent
F93 40 A verde – HD ACCY #1 — dacă este prezent
F94 – 10 A roșu Monitorizare presiune pneuri (TPM); Sistem concentrator RF (CORAX).
F95 – – Rezervă
F96 – 10 A roșu OGLINDĂ PWR SW
F97 – 20 A galben RADIO/TBM
F98 – 10 A roșu SW BANK-HD ELEK/OFF ROAD
F99 – – Rezervă
F100 30 Amp roz – ESC-ECU ȘI VALVE
F101 30 Amp roz – Modul control sistem tracțiune (DTCM)
F102 – 15 A albastru PORT USB DUBLU
F103 – 15 A albastru HD ACCY #3 — dacă este prezent
F104 – 15 A albastru POMPĂ RĂCIRE PPU — dacă este prezentă
F105 – 10 A roșu Stadiu central integrat (ICS); Încălzire Ventilație Climatizare (HVAC).
F106 50 A roșu – Reglare electronică viteză (ESC)-POMPĂ MTR
F107 – 20 A galben OPRIRE/SEMNALE REMORCĂ STÂNGA — dacă este prezent
F108 – 15 A albastru HD ACCY #4 — dacă este prezent
F109 – 20 A galben OPRIRE/SEMNALE REMORCĂ DREAPTA — dacă este prezent
F110 30 Amp roz –

* Clientul poate alege să comute priza de alimentare Cargo de la F43 la F45, care este alimentată când aprinderea este pornită.

Jeep Wrangler – schema cutiei de siguranțe

Anul producției: 2022.

Centru de distribuție a energiei (PDC)

Centru de Distribuție a Energiei se află în compartiment motor lângă baterie. Acest centru conține siguranțe tip cartuș, siguranțe mini și relee. Capacului superior al PDC este marcat cu o etichetă care indică poziția, funcția și dimensiunea fiecărei siguranțe/releu înlocuibile.



În timpul instalării capacului centrului de distribuție a energiei, este important să vă asigurați că capacul este poziționat corect și complet blocat. Nerespectarea acestui lucru ar putea cauza pătrunderea apei în centrul de distribuție a energiei și ar putea cauza o defecțiune a sistemului electric.

Centru de distribuție a energiei (PDC)

Poziția centrului de distribuție a energiei — motor pe benzină

Centru de distribuție a energiei (PDC) - 2

Poziția centrului de distribuție a energiei – motor Diesel

Centru de Distribuție a Energiei

Centru de distribuție a energiei (PDC) - 3

Post correlati:

  1. Jeep Compass (2012-2022) – cutia de siguranțe
  2. Jeep Commander (2006-2008) – cutia de siguranțe
  3. Jeep Compass MK49 (2011–2017) – cutia de siguranțe
  4. Jeep Compass MK49 (2007–2010) – cutia de siguranțe
  5. Jeep Cherokee KL (2014-2019) – cutia de siguranțe
  6. Jeep Patriot FL (din 2011) – specificațiile becurilor
  7. Jeep Wrangler JK (din 2010) – specificațiile becurilor
  8. Jeep Compass (din 2007) – specificațiile becurilor
Leggere  Jeep Grand Cherokee 4xe (2022) – cutia de siguranțe
Andrei Popescu

Andrei Popescu

Mă numesc Andrei Popescu și sunt fondatorul site-ului sigurante-auto.com. De mulți ani mă ocup de electronica auto, cu o pasiune specială pentru diagnosticarea și întreținerea sistemelor electrice ale vehiculelor. Am creat acest site pentru a oferi un instrument simplu și complet tuturor celor care caută scheme clare și de încredere ale cutiilor de siguranțe pentru mașina lor. Obiectivul meu este să te ajut să economisești timp, să eviți greșelile și să rezolvi problemele electrice rapid și eficient.

Incavo Siguranță cartuș Mini siguranță Descriere
* Dacă este prezent
Incavo Siguranță cartuș Mini siguranță Descriere
* Dacă este prezent
F01 – – Rezervă
F02 40 A verde – Demaror
F03 – 5 A Tan Senzor inteligent baterie (IBS)
F04 – 20 A galben Pompă combustibil MTR/FPCM
25 A Deschis Pompă combustibil (6.4) *
F05 – 5 A Tan Siguranța ușii
F06 – – Rezervă
F07 – 15 A albastru Pompă răcire temperatură joasă radiator (LTR)*
F08 – 15 A albastru Modul control transmisie TCM-8HP CYGNUS
F09 – – Rezervă
F10 – 15 A albastru Nod cheie aprindere (KIN); Concentrator frecvență radio (concentrator RF);

Blocare electrică coloana volan (ESCL).
F11 – 10 A roșu Port UCI (USB și AUX)
F12 – 25 A Deschis Amplificator HIFI
F13 – – Rezervă
F14 – – Rezervă
F15 – 15 A albastru Cluster bord (IPC);

Set comutatoare electrice rezistență mare (SWITCH BANK-HD ELEC)
F 16 – – Rezervă
F17 – – Rezervă
F18 – 10 A roșu Ambreiaj aer condiționat (AC CLUTCH)
F19 – – Rezervă
F20 30 Amp Roz – Controler caroserie central (CBC) 1-LUMINĂ INTERIOARĂ
F21 – 20 A galben Ștergător spate
F22 – 10 A roșu Modul control motor (ECM);

Modul control grup propulsor (PCM);

Unitate generator motor (MGU) TREZIRE;

Unitate Power Pack (PPU) TREZIRE.
F23 – 10 A roșu Modul control grup propulsor (PCM); Modul control motor (ECM).
F24 – – Rezervă
F25 – 10 A roșu Deplasare modul prin cablu (MOD_SBW)
F26 40 A verde – Controler caroserie central (CBC) 2 LUMINI EXTERIOARE #1
F27 30 Amp Roz – Ștergătoare parbriz față
F28 40 A verde – Controler caroserie central (CBC) 3-ÎNCUIERI ELECTRICE
F29 40 A verde – Controler caroserie central (CBC) 4 LUMINI EXTERIOARE #2
F30 – – Rezervă
F31 – 10 A roșu PORT DIAGNOSTIC
F32 – 10 A roșu Încălzire

Ventilație

Mod climatizare (HVAC CTRL MOD);

Blocare coloană volan (SCL);

Modul clasificare pasageri (OCM);

Modul detectare prezență șofer (DPDM).
F33 – 10 A roșu Sistem ParkTronics (PTS); Modul cameră infraroșu (IRCM);

Indicatori dezactivare airbag (AIRBAG DISABLE LMPS).
F34 – 10 A roșu Control electronic stabilitate (ESC); Servodirecție electrică hidraulică (EHPS);

Modul control Smart Bar (SBCM) TREZIRE.
F35 30 Amp Roz – PMP FRÂNĂ*
F36 30 Amp Roz – MOD FRÂNĂ ELECTRICĂ PENTRU REMORCĂ*
F37 30 Amp Roz – CONEXIUNE REMORCĂ 7W*
F38 20 A albastru – Modul control motor (ECM)
F39 – 15 A albastru Pompă lichid răcire MGU (3.6)*
F40 – 15 A albastru Modul control sistem propulsie (DTCM); Blocare ax (AXLE LOC) FT_RR.
F41 – 15 A albastru Cluster instrumente (IC);

Security GateWay (SGW) TREZIRE.
F42 – 10 A roșu Alimentare releu control alimentare (oprire/aprindere electrică)*
F43 – 20 A galben IEȘIRE PWR (ÎNCĂRCARE) BATT
F44 – 10 A roșu Cameră infraroșu (IRCAM) ÎNCĂLZIRE
F45 – 20 A galben IEȘIRE PWR (ÎNCĂRCARE) IGN
F46 – 10 A roșu MOD NIVEL FARURI AUTO/ MOTOR NIVEL/ COMUTATOR FARURI
Incavo Siguranță cartuș Mini siguranță Descriere
* Dacă este prezent
F56 – 10 A roșu SENZOR TEMPERATURĂ AUTO/PTC ALIMENTARE CU COIL HTR
F57 – 20 A galben Scaun partea șoferului încălzit
F58 – 20 A galben Scaun încălzit
F59 – – Rezervă
F60 – 15 A albastru Modul confort volan (CSWM) (HTD STR WHEEL)
F61 – 10 A roșu Senzor unghi mort stânga (LBSS); Senzor unghi mort dreapta (RBSS).
F62 – – Rezervă
10 A roșu Soare evacuare *
F63 – 10 A roșu Controler imobilizare pasageri (ORC)
F64 – – Rezervă
F65 – – Rezervă
F66 40 A verde – VENTILATOR HVAC MTR față
F67 – – Rezervă
F68 – – Rezervă
F69 – 5 A Tan Grup generator MGU Generator demaror cu curea (BSG)*
F70 – 25 A Deschis INJ/IGN COIL (GAS)/MOD Bujie incandescență (DSL)
F71 – – Rezervă
F72 – 10 A roșu Pachet HD ELEC ACC*
F73 20 A albastru – PWR TOP STÂNGA
F74 20 A albastru – PWR TOP DREAPTA
F75 – 10 A roșu Modul alimentare — modul control pachet baterii și modul alimentare auxiliar (PPU-BPCM și APM) Generator demaror cu curea (BSG)*
F76 – 20 A galben ECM (gaz)/PCM (DSL)
F77 – 10 A roșu OGLINZI ÎNCĂLZITE
F78 – 10 A roșu MOD/SIRENĂ/SENZORI DE INTRUZIUNE
F79 – 20 A galben Modul CTRL BENZĂ INTELIGENTĂ
F80 – 15 A albastru Modul control sistem propulsie (PCM) / SOL 1,2 BLOCCO CAMBIO
10 A roșu Supapă blocare vapori (BSG)
F81 30 Amp Roz – Dezghețare spate (iluminare electrică *
F82 30 Amp Roz – ÎNCĂLZITOR COMBUSTIBIL*
F83 60 A galben – BUJIE INCANDESCENȚĂ*
F84 30 Amp Roz – UNITATE REGULATOR ÎNCĂLZITOR uree*
F85 – 10 A roșu SENZOR PM*
F86 30 Amp Roz – POMPĂ FRÂNĂ 2*
F87 – 10 A roșu ALIMENTARE/ CURĂȚARE POMPĂ*
F88 20 A albastru – SENZOR NOx #1/ #2*
F89 – 10 A roșu Modul control coloana volan (SCCM); control croazieră (CRUISE CTL);

Televiziune digitală (DTV);

EVIC;

Martor dezactivare sistem airbag.
F90 20 A albastru – PARCARE REMORCĂ LMP*
F91 – 20 A galben CLAXON
F92 40 A verde – ACCY HD #2*
F93 40 A verde – ACTIVITATE HD #1*
F94 – – Rezervă
F95 – – Rezervă
F96 – 10 A roșu OGLINDĂ PWR SW
F97 – 20 A galben RADIO/TBM
F98 – 10 A roșu SW BANCĂ-HD ELECTRIC/OFF ROAD
F99 – – Rezervă
F100 30 Amp Roz – ESC-ECU ȘI SUPAPE
F101 30 Amp Roz – Modul control sistem propulsie (DTCM)
F102 – 15 A albastru PORT USB DUBLU
F103 – 15 A albastru ACCY HD #3*
F104 – 15 A albastru POMPĂ RĂCIRE PPU*
F105 – 10 A roșu Stare centrală integrată (ICS); Încălzire Ventilație Climatizare (HVAC).
F106 50 A roșu – ESC-POMPĂ MTR
F107 – 20 A galben FRÂNĂ/DIRECȚIE REMORCĂ STÂNGA*
F108 – 15 A albastru ACCY HD #4*
F109 – 20 A galben FRÂNĂ/DIRECȚIE REMORCĂ DREAPTA*
