Lexus RX 330 (XU30) (2004-2006) – cutia de siguranțe
Schema cutiei de siguranțe și relee – Lexus RX 330 (XU30)
Se referă la vehicule noi în anii:
2004, 2005, 2006.

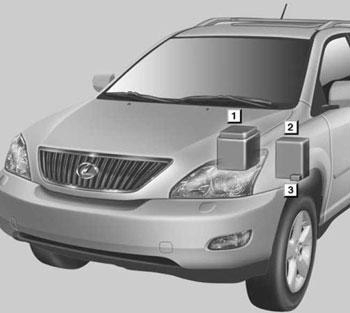

Poziție
- Compartiment motor
- Panou instrumente partea șoferului
- Panou instrumente partea șoferului

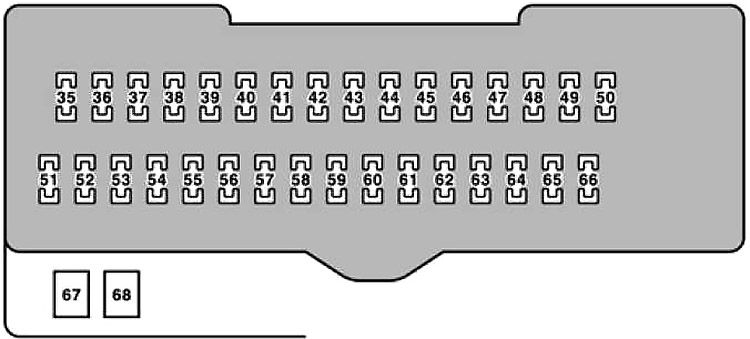

Schema cutiei de siguranțe în habitaclu
Cutia de siguranțe se află sub bord, în stânga.
| Număr | Amperaj [A] | Descriere |
| 35 | 20 | Geam electric scaun spate dreapta |
| 36 | 20 | Geam electric scaun spate stânga |
| 37 | 7,5 | Deschidere capac combustibil |
| 38 | 15 | Faruri față proiectoare de ceață |
| 39 | 7,5 | Sistem diagnosticare bord |
| 40 | 25 | Dezghețare ștergător și toate elementele din bloc siguranțe “MIR HTR” |
| 41 | 10 | Lumini spate, lumină de stop înaltă, martor defect lumină spate, sistem antiblocare roți (ABS), sistem control stabilitate vehicul, sistem control tracțiune, sistem asistență frânare, suspensie pneumatică modulată electronic, sistem control blocare cutie, sistem injecție combustibil multipoint/secuențial |
| 42 | 30 | Control înclinabil și telescopic |
| 43 | 7,5 | Circuit inexistent |
| 44 | 7,5 | Sistem pornire |
| 45 | 7,5 | Circuit inexistent |
| 46 | 7,5 | Suspensie pneumatică modulată electronic |
| 47 | 25 | Sistem comunicație multiplex |
| 48 | 30 | Trapă |
| 49 | 10 | Faruri față proiectoare de ceață, semnalizatoare, lumini bord, lumini de poziție față, lumini spate, lumini număr, convertor remorcă |
| 50 | 7,5 | Iluminare compartiment portbagaj, iluminare bord, iluminare bord, iluminare consolă, sistem audio mașină, priză electrică, întrerupător deschidere uși garaj, cutie automată controlată electronic, detergent pentru faruri, suspensie pneumatică controlată electronic, încălzitoare scaune, întrerupătoare sistem direcție, alimentare uși spate |
| 51 | 7,5 | Oglindă retrovizoare electrică, trapă, sistem de comunicare multiplex, display sistem navigație, sistem control bloc cutie, sistem de comunicare multiplex (sistem închidere electrică uși, sistem telecomandă wireless), sistem memorie poziție condus, sistem control stabilitate vehicul, sistem control tracțiune, ștergător/ștergătoare parbriz, cutie automată controlată electronic, scaune încălzite |
| 52 | 10 | Sistem automat nivelare faruri, sistem control stabilitate vehicul, cruise control laser dinamic, dispozitiv curățare faruri, sistem iluminare față adaptiv |
| 53 | 7,5 | Ventilator electric răcire, sistem climatizare, dezghețare lunetă spate, întrerupător aprindere, dezghețare ștergător parbriz față |
| 54 | 20 | Spălător lunetă față |
| 55 | 20 | încălzitoare scaune |
| 56 | 7,5 | Iluminare bord, iluminare bord, lumini de avarie, centură de siguranță, priză alimentare, martor defect lumină spate, sistem injecție combustibil multipunct/secuențial, lumini de avarie |
| 57 | 30 | Ștergător/Ștergătoare parbriz |
| 58 | 15 | Ștergător lunetă spate |
| 59 | 20 | Sistem injecție combustibil multipunct/secuențial |
| 60 | 10 | Sistem airbag SRS, sistem injecție combustibil multipunct/secuențial, sistem clasificare pasageri față, lumini de stop |
| 61 | 7,5 | Contor și metri |
| 62 | 7,5 | Display sistem navigație, control electric oglindă retrovizoare, sistem control bloc cutie, sistem de comunicare multiplex |
| 63 | 15 | Brichetă, priză electrică |
| 64 | 15 | Priză alimentare |
| 65 | 7,5 | Iluminare bord, iluminare bord, sistem navigație, sistem audio auto, sistem Lexus Link |
| 66 | 10 | Dezghețare oglindă retrovizoare exterioară |
| 67 | 30 | Scaune electrice |
| 68 | 30 | Geam electric, sistem de comunicare multiplex (sistem închidere electrică uși, sistem telecomandă wireless), oglindă retrovizoare exterioară |

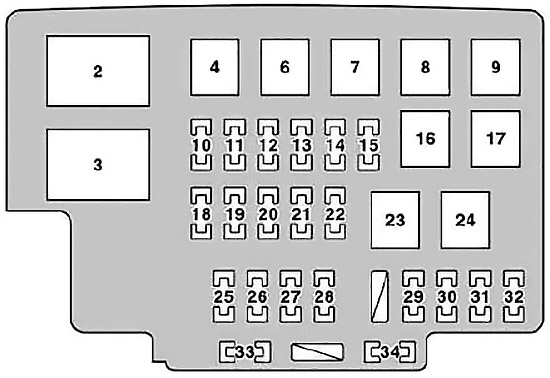

Schema cutiei de siguranțe în compartimentul motor
| Număr | Amperaj [A] | Descriere |
| 2 | 100 | fără suspensie pneumatică modulată electronic: Toate componentele în “HEATER”, “H-LP CLN”, “TAIL”, “PANEL”, “FR FOG”, “CIG”, “RADIO № 2”, “ECU-ACC”, “ USCITA PWR № 1”, “INDICATORE № 1”, “ECU-IG № 1”,” FR WIP”, “RR WIP”, “LAVAGGIO”, “ Scaun HTR”, “ECU-IG № 2”, “P/ scaun ”, “PWR”, “TI&TE”, “PORTA DESTRA”, “PORTA SINISTRA”, “MPX-B”, “AM1”, “PORTA № 2”, “STOP”, “OBD”, “APERTURA CARBURANTE”, “AIRSUS” (7,5 A), “S/ROOF”, “FR DEF” și “RR FOG” siguranțe |
| 60 | cu suspensie pneumatică modulată electronic: suspensie pneumatică modulată electronic | |
| 3 | 140 | Toate componentele în “INP-J/B”, “AIRSUS” (60 A), “ABS № 1”, “ABS № 2”, “RDI FAN”, “RR DEF”, “HEATER”, “PBD”, “ H-LP CLN/MSB”, “H-LP CLN”, “USCITA PWR № 2”, “TRAINO”, “CODA”, “PANEL”, “FR MGŁA”, “CIG”, “RADIO № 2”, “ ECU-ACC”, “USCITA PWR № 1”, “INDICATORE № 1”, “ECU-IG № 1”, “FR WIP”, “RR WIP”, “LAVAGGIO”, “RISCALDATORE”, “ Scaun HTR”, “ ECU-IG № 2”, “P/ scaun ”, “PWR”, “TI&TE”, “PORTA POSTERIORE SINISTRA”, “PORTA POSTERIORE DESTRA”, “MPX-B”, “AM1”, “PORTA № 2”, “ Siguranțe STOP”, “OBD”, “APERTURA CARBURANTE”, “AIRSUS” (7,5 A), “S/ROOF”, “FR DEF” și “RR FOG” |
| 4 | 30 | Alimentare uși spate |
| 5 | 30 | Detergent pentru faruri |
| 6 | 30 | Detergent pentru faruri |
| 7 | 30 | Sistem antiblocare roți (ABS), sistem control stabilitate vehicul, sistem control tracțiune, sistem asistență frânare |
| 8 | 40 | Dezghețător lunetă spate |
| 9 | 50 | Sistem climatizare, dezghețător lunetă spate |
| 10 | 7,5 | Sistem lumini de zi |
| 11 | 15 | Far stânga (faruri de întâlnire) |
| 12 | 15 | Far stânga (faruri de drum) |
| 13 | 15 | Far dreapta (faruri de drum) |
| 14 | 20 | Priză de alimentare |
| 15 | 30 | Lumini remorcă |
| 16 | 50 | Sistem antiblocare roți (ABS), sistem control stabilitate vehicul, sistem control tracțiune, sistem asistență frânare |
| 17 | 50 | Ventilator electric răcire |
| 18 | 15 | Aprindere lumini semnalizare |
| 19 | 7,5 | Sistem audio auto |
| 20 | 7,5 | Sistem încărcare |
| 21 | 10 | Sistem injecție combustibil multipoint/secuențial |
| 22 | 10 | Claxon |
| 23 | 40 | Sistem lumini de zi, far stânga, far dreapta, toate elementele în “H-LP R LWR”, “H-LP R UPR”, “H-LP L UPR”, “H-LP L LWR” și siguranțe “DRL” |
| 24 | 30 | Sistem pornire, toate elementele în siguranțele “INDICATORE № 2”, “IGN” și “INJ” |
| 25 | 15 | Sistem audio auto, sistem navigație |
| 26 | 7,5 | Geam electric, sistem comunicație multiplex, indicatori și contoare, iluminare bord, iluminare bord, sistem climatizare, mecanism deschidere uși garaj, sistem intrare iluminată, sistem telecomandă wireless, uși spate electrice, sistem memorie poziție condus, afișaj sistem navigație, trapă, control înclinabil și telescopic, scaune electrice, oglindă retrovizoare exterioară, ștergătoare parbriz față |
| 27 | 7,5 | Indicatori și contoare, iluminare personală, iluminare de curtoazie, iluminare plafon uși, iluminare mâner interior, iluminare întrerupător aprindere, iluminare picioare, iluminare prag, iluminare portbagaj, iluminare interior |
| 28 | 7,5 | Sistem Lexus Link |
| 29 | 30 | Sistem audio auto |
| 30 | 25 | Sistem comunicație multiplex |
| 31 | 25 | Sistem injecție combustibil multipoint/secuențial |
| 32 | 25 | Sistem injecție combustibil multipoint/secuențial și toate elementele în siguranța “EFI № 2” |
| 33 | 15 | Far dreapta (lumină de întâlnire) |
| 34 | 10 | Sistem injecție combustibil multipoint/secuențial |
