Schema cutiei de siguranțe și relee – Lexus LS 460 (XF40)

Se referă la vehicule noi din anii:

2007, 2008, 2009, 2010, 2011, 2012.

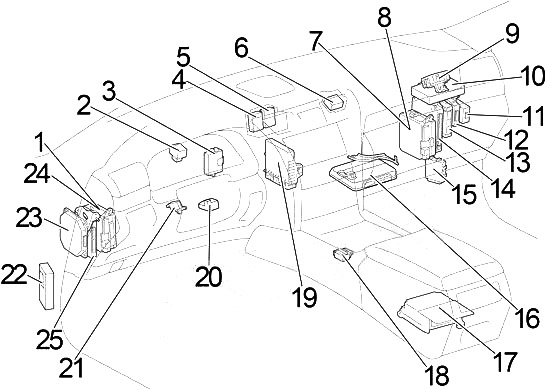

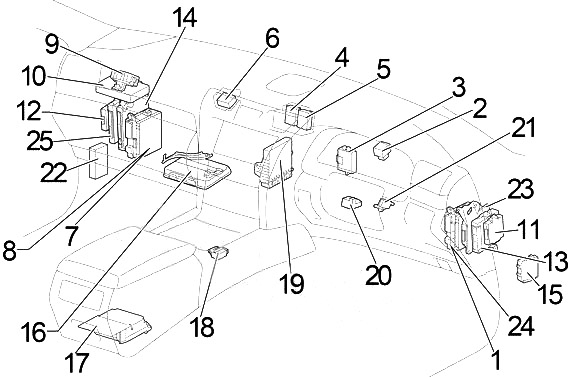

Habitaclu

Conducere pe stânga

Volan pe dreapta

1. Cutia de siguranțe 1
2. Releu semnalizatoare
3. Zona cod identificativ
4. Bloc conexiune
5. Bloc conexiune
6. Bloc conexiune
7. Cutia de siguranțe 2
8. ECU control putere electrică
9. ECU și receptor avertizare presiune pneuri
10. ECU navigație
11. ECU ușă
12. ECU sonar distanță
13. ECU control suspensie pneumatică
14. ECU asistență parcare
15. ECU AFS
16. Controler ECU
17. Controler central airbag
18. ECU control blocare cutie
19. Amplificator climatizare
20. ECU blocare volan
21. Controler multiplex înclinabil-telescopic
22. ECU asistență condus
23. Controler monitor ECU
24. Corp principal ECU
25. Certificare ECU

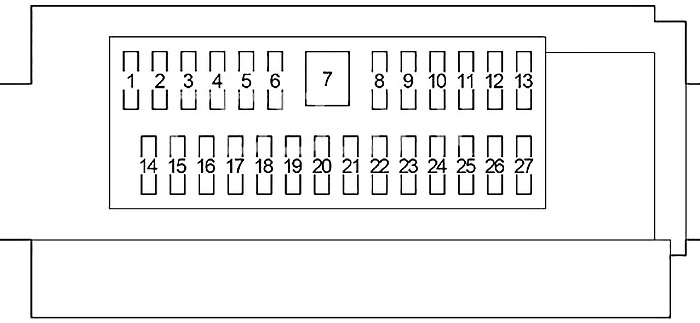

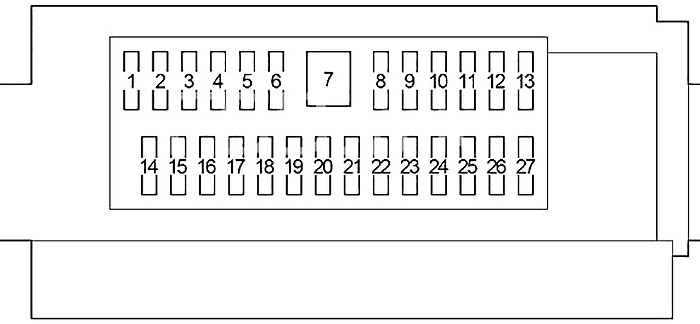

Cutia de siguranțe în habitaclu nr. 1 (partea șoferului)

Cutia de siguranțe se află sub bord, partea șoferului. Scoateți capacul pentru a accesa siguranțele.

Număr	Amperaj [A]	Descriere
1	10	Semnalizator și contoare, reglarea scaunului față, reglarea scaunului spate, înclinare și control telescopic, sistem de blocare uși, cruise control
2	10	Iluminare interioară, ceas
3	10	Sistem audio
4	10	Deschidere ușă combustibil, iluminare interioară, sistem audio
5	–	–
6	5	Sistem acces inteligent cu buton de pornire, sistem antifurt
7	30	Sistem audio
8	20	Control înclinabil și telescopic
9	10	Sistem de blocare uși alimentat
10	10	Aprinde luminile de semnalizare
11	25	Iluminare interioară, sistem de blocare uși, geamuri electrice
12	25	Iluminare interioară, oglindă retrovizoare exterioară, sistem de blocare uși electrice, geamuri electrice, dezghețător oglindă retrovizoare exterioară
13	5	Lumină de stop

14	10	Cutie automată, încuietoare electrică uși, cruise control, sistem frâne, dezghețare lunetă spate, trapă, centură de siguranță pre-coliziune, tetieră, priză electrică, semnalizatoare, climatizare, sistem audio
15	5	Sistem cruise control
16	15	Sistem de aprindere, sistem climatizare scaune
17	5	Corp principal ECU, centură de siguranță pre-coliziune, sistem direcție înclinabilă și telescopică, sistem de aprindere
18	15	Priză de alimentare
19	5	Sistem de blocare uși alimentat
20	–	–
21	30	Trapă
22	30	Control înclinabil și telescopic
23	5	Sistem de blocare uși alimentat
24	10	Sistem diagnostic bord
25	30	Reglaj scaun față
26	20	Sistem climatizare scaune
27	30	Sistem climatizare scaune

Cutia de siguranțe în habitaclu nr. 2 (partea pasagerului)

Cutia de siguranțe se află sub bord, partea pasagerului. Îndepărtați capacul pentru a accesa siguranțele.

Număr	Amperaj [A]	Descriere
1	5	Control înclinabil și telescopic, sistem acces inteligent cu pornire prin buton, indicatori și contoare, sistem control putere electrică, sistem conexiuni Lexus
2	5	Sistem diagnosticare bord, sistem conexiuni Lexus
3	10	Încuietoare electrică uși, reglaj scaun față, reglaj scaun spate, VGRS, sistem acces inteligent cu buton pornire, sistem pornire, asistență parcare intuitivă
4	–	–
5	20	Sistem suspensie pneumatică modulat electronic
6	10	Sistem blocare uși alimentat
7	30	Sistem audio
8	20	Sistem climatizare, sistem navigație, sistem conexiuni Lexus
9	5	Sistem control putere electrică
10	5	Comutator faruri, ștergător și spălător parbriz, claxon, sistem direcție înclinabilă și telescopică, geamuri electrice, sistem blocare uși alimentat, parasolar ușă, parasolar spate, reglaj scaun spate, comutatoare pe volan
	10	Comutator faruri, ștergător și spălător parbriz, claxon, sistem direcție înclinabilă și telescopică, geamuri electrice, sistem blocare uși alimentat, parasolar ușă, parasolar spate, reglaj scaun spate, comutatoare pe volan
11	10	Sistem blocare uși alimentat
12	25	Iluminare interioară, sistem blocare uși, geamuri electrice

13	25	Iluminare interioară, oglindă retrovizoare exterioară, sistem de blocare uși electrice, geamuri electrice, dezghețare oglindă retrovizoare exterioară
14	5	Sistem audio
15	5	Sistem direcție variabilă (VGRS)
16	10	Sistem audio, sistem navigație, sistem încuietoare electrică uși, VGRS, sistem climatizare, tetieră, centură de siguranță pre-coliziune, asistent parcare intuitiv, sistem avertizare presiune pneuri
17	10	Sistem climatizare scaune
18	15	Brichetă
19	5	Sistem audio, sistem navigație, ceas, sistem conexiuni Lexus, cruise control
20	–	–
21	–	–
22	10	Sistem climatizare
23	20	Sistem climatizare scaune
24	30	Reglare scaun față
25	30	Reglare scaun spate
26	30	Reglare scaun față
27	30	Sistem climatizare scaune

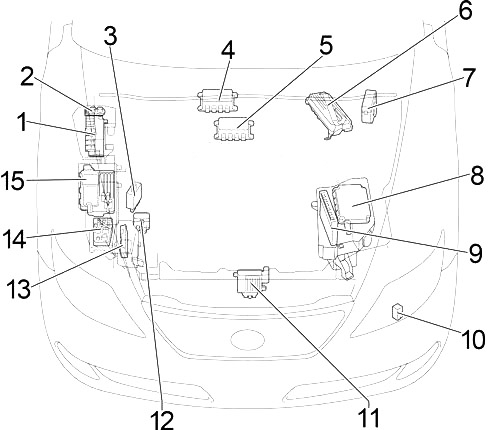

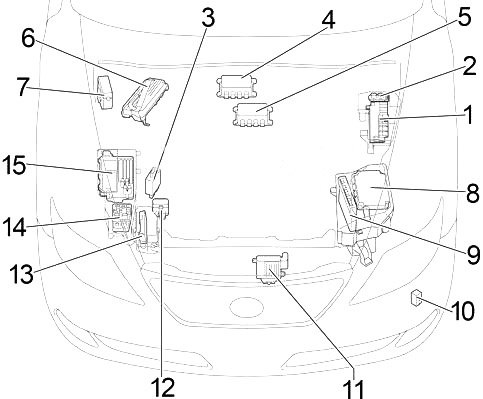

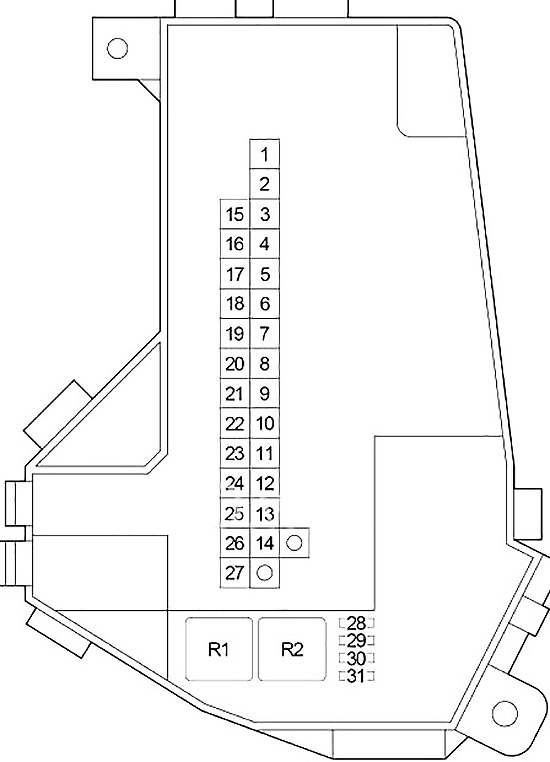

Motor

Conducere pe partea stângă

Volan pe partea dreaptă

1. Cutia de siguranțe 1
2. ECU asistență direcție
3. Controler injector (Bancă 2)
4. Controler injector (Bancă 1)
5. ECU control alunecare
6. Cutie releu 1
7. ECU control cutie
8. ECU motor
9. Releu curățare faruri
10. ECU control ventilator
11. Cutie releu 2
12. Controler față
13. Cutia de siguranțe 2
14. Blocare conexiune
15. Blocare conexiune

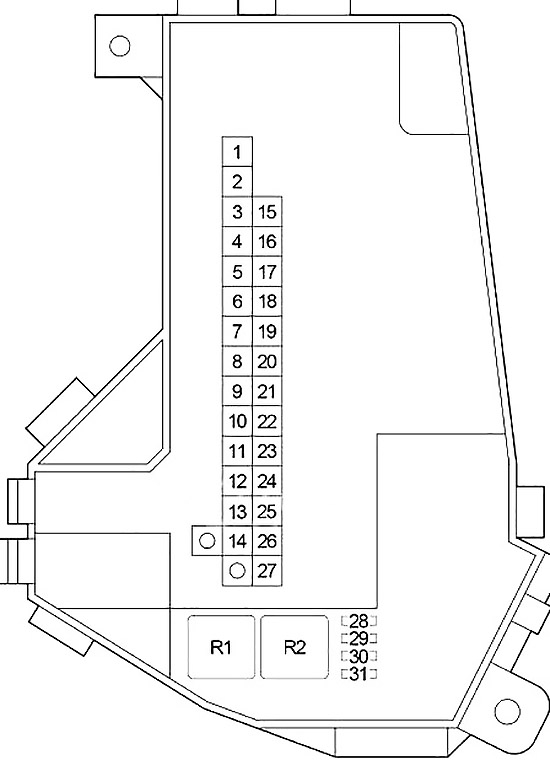

Cutia de siguranțe motor 1

Apăsați clemele și îndepărtați capacul.

Conducere pe partea stângă

Volan pe partea dreaptă

Număr	Amperaj [A]	Descriere
1	30	Produs pentru curățarea farurilor
2	50	Încălzitor PTC
3	40	Dezghețare lunetă spate
4	40
5	50	Sistem climatizare
6	40	Sistem suspensie pneumatică modulat electronic
7	30	Sistem climatizare spate
8	50	Siguranță: “PTL”, “scaun RL”, “B/ANC”, “FUEL OPN”, “RR S/SHADE”, “PSB”, “RR-IG1-1”, “RR-IG1-2”, “RR-IG1-3”, “RR-ACC”, “RR-CIG”, “AC100/115V”, “RR-IG1-4”
9	60	Siguranță: “PTC HTR 1”, “PTC HTR 3”
	60	Siguranță: “PP/ priză 1”, “PP/ priză 2”, “A/C”, “RR priză”, “PS/HTR”, “P RR S/HTR”, “P-IG1-1”, “P-IG1-2”, “P-IG1-3”, “P-IG1-4”, “P-ACC”, “P-CIG”, “AIR SUS”
10	80	Sistem climatizare scaune, siguranțe: “OBD”, “DP/ scaun”, “TI&TE”, “AM1”, “S/ROOF”, “D-IG1-1”, “D-IG1-2”, “D-IG1-3”, “D-IG1-4”, “D-ACC”, “WYLOT PWR”, “PANEL”, “DS/HTR”, “S/ROOF”, “D RR S/HTR”
11	80	Siguranță: “DEICER”, “WIP”, “E/G RM-IG1-1”, “E/G RM-IG1-2”, “NV-IR”, “FR FOG”, “FR CTRL ALT”, “ABS MTR1”
12	80	Ventilatoare electrice răcire
13	60	Sistem climatizare scaune, siguranțe: “PP/ scaun 1”, “PP/ scaun 2”, “A/C”, “scaun dreapta”, “P-IG1-1”, “P-IG1-2”, “P-IG1-3”, “P-IG1-4”, “P-ACC”, “P-CIG”, “AIR SUS”
	60	Siguranță: “PTC HTR 1”, “PTC HTR 3”
14	180	“AIR SUS”, “HTR”, “DEFOG”, “FAN №1”, “H-LP CLN”, “PTC HTR 2”, “PTC HTR”, “RR A/C”, “E/G RM1”, “DJ/B ALT”, “PJ/B ALT”, “LUG-J/B ALT”
15	–	–
16	30	VSSR

17	40	Sistem direcție variabilă
18	40	Siguranțe: “P DOOR 1”, “P RR DOOR”, “AM2”, “RADIO №1”, “PD/C CUT”, “P DOOR 2”, “PMG”, “AMP”
19	40	Condensator, siguranță: “STOP LP 1”, “STOP LP 2”, “OGON”, “E-PKB”, “ABS MAIN 4”
20	40	Siguranță: “D-DOOR 1”, “HAZ”, “D-DOOR 2”, “STR LOCK”, “STOP”, “SECURITY”, “D RR DOOR”
21	30	Siguranțe: “ABS MAIN 3”, “EPS ECU”, “D/C CUT 2”, “ECU-B2”
22	40	Sistem injecție multipunct/secuențială
23	–	–
24	–	–
25	80	Siguranță: “D/C CUT 1”, “FR CTRL BAT”, “EPS ECU”, “ABS MAIN 2”, “ABS MTR2”, “ST”, “H-LP RL”, “H-LP LL”
	80	Convertor DC-DC
26	80	Siguranțe: “VVT”, “ETCS”, “ABS MAIN 1”, “EDU1”, “EDU2”, “A/F”, “ECU-IG”, “IGN”, “INJ”, “PJ/B”
27	80	Asistență direcție electrică
	80	Siguranță: “D/C CUT 1”, “FR CTRL BAT”, “EPS ECU”, “ABS MAIN 2”, “ABS MTR2”, “ST”, “H-LP RL”, “H-LP LL”, “H-LP LVL”
28	5	Sistem control putere electrică
29	25	Încălzitor PTC
30	25	Încălzitor PTC
31	–	–
Releu
R1	Sistem suspensie pneumatică (AIRSUS)
R2	Ventilator electric răcire (FAN №1)

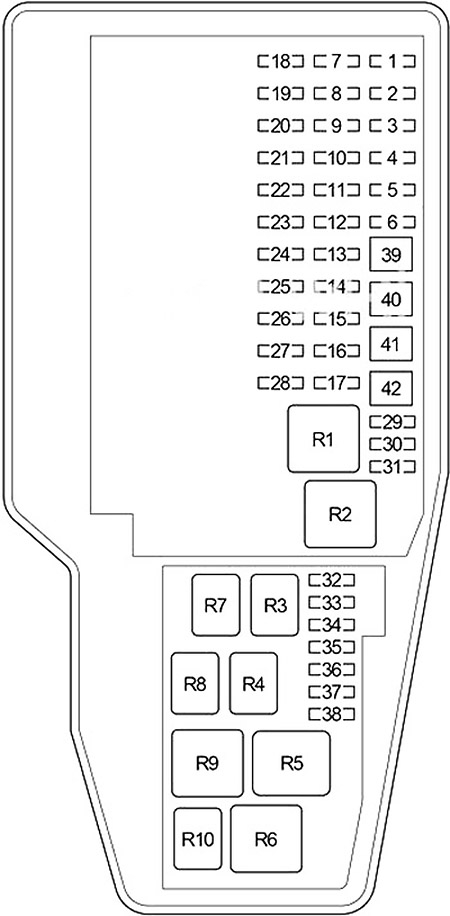

Cutia de siguranțe compartiment motor 2

Apăsați clemele și îndepărtați capacul.

Număr	Amperaj [A]	Descriere
1	25	Dezghețător ștergător față
2	30	Ștergător față
3	10	Sistem antiblocare roți (ABS), VSC, VDIM
4	25	Sistem acces inteligent cu buton de pornire
5	10	EPS
6	30	Faruri de întâlnire, claxon
7	10	AFS, faruri de întâlnire, lumini de poziție, lumini de urgență, claxon, alarmă, spălător parbriz, sistem de evacuare, produs pentru curățare faruri
8	10	Sistem încărcare, EPS, ventilatoare electrice răcire, AFS
9	15	Faruri de întâlnire
10	10	Sistem frâne, centură siguranță pre-coliziune
11	15	Faruri de întâlnire
12	10	Sistem injecție multipoint/secuențial
13	10	Sistem cruise control
14	10	Sistem injecție multipoint/secuențial, sistem frâne, sistem airbag
15	10	Sistem injecție multipoint/secuențial, lumini de stop, centură siguranță pre-coliziune, sistem încărcare
16	30	Siguranțe: “ECU-B”, “D MPX-B 1”, “D MPX-B 2”, “P MPX-B”, “RR MPX-B 1”, “RR MPX-B 2”, “COPPA”
17	10	Faruri de întâlnire, lumini de poziție, claxon, alarmă, spălător parbriz, centură siguranță pre-coliziune, produs pentru curățare faruri
18	15	Sistem injecție multipoint/secuențial, sistem de evacuare
19	25	Sistem injecție multipoint/secuențial
20	20	Spălător parbriz, alarmă, produs pentru curățare faruri, lumini de poziție, lumini laterale
21	25	Sistem injecție multipoint/secuențial
22	10	Sistem combustibil
23	15	Proiectoare de ceață față
24	10	Sistem climatizare, ventilatoare electrice răcire
25	10	Faruri xenon, faruri de întâlnire, lumini de poziție, lumini de urgență, claxon, alarmă, spălător parbriz
26	10	Siguranță: “P IG2”, “P RR-IG2”

27	–	–
28	10	Sistem injecție multipunct/secuențial
29	–	–
30	–	–
31	–	–
32	30	Siguranță: “P MPX-B”, “RR ECU-B”, “RR MPX-B1”, “RR MPX-B2”
33	5	Sistem frâne
34	10	Sistem frâne, centură de siguranță pre-coliziune
35	25	Sistem injecție multipunct/secuențial, sistem evacuare
36	25	Sistem injecție multipunct/secuențial, sistem combustibil
37	10	Sistem injecție multipunct/secuențial, sistem combustibil
38	10	Sistem injecție multipunct/secuențial
39	30	Sistem de pornire
40	50	Sistem frâne
41	50	Sistem frâne
42	40	Sistem injecție multipunct/secuențial
Releu
R1	Aprindere (IG2)
R2	Aprindere (IG1)
R3	Unitate control motor (EFI MAIN2)
R4	Deschidere circuit (pompă combustibil (C/OPN))
R5	Pompă combustibil (F/PMP)
R6	Faze variabile distribuție (VVT LH)
R7	Unitate control motor (MAIN EFI)
R8	Pornire (ST CUT)
R9	Faze variabile distribuție (VVT RH)
R10	Pornire (ST)

Bloc releu 1

Număr	Amperaj [A]	Descriere
1	–	–
Releu
R1	Dezghețător ștergător față (DEICER)
R2	Sistem antiblocare roți (ABS MTR2)
R3	Dezghețător lunetă spate (DEFOG)

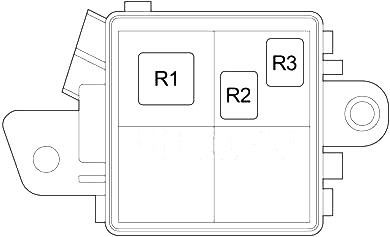

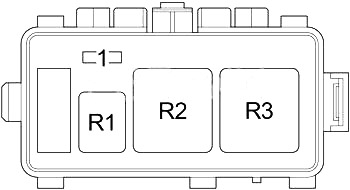

Bloc releu 2

Număr	Releu
R1	Încălzitor PTC (PTC HTR2)
R2	Încălzitor PTC (PTC HTR1)
R3	Încălzitor PTC (PTC HTR3)

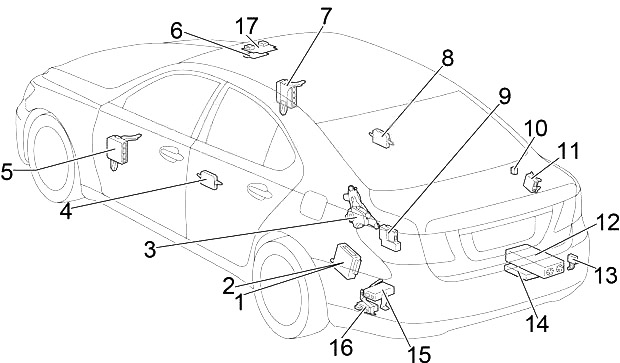

Portbagaj

1. Cutia de siguranțe
2. Modul control acoperire portbagaj
3. Controler uși spate stânga ECU
4. Controler uși față stânga ECU
5. Modul control trapă
6. Controler uși față dreapta ECU
7. Controler uși spate dreapta ECU
8. ECU scaun pentru masaj
9. Conector de conexiune (CAN)
10. Modul recunoaștere obiecte ECU
11. Amplificator stereo componente
12. Receptor control uși
13. Controler divertisment pentru scaune spate
14. Modul control centuri de siguranță ECU
15. Modul control frână de parcare ECU
16. Modul blocare conector spate ECU

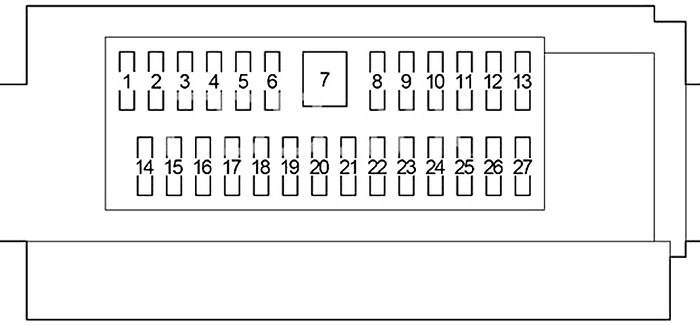

Schema cutia de siguranțe portbagaj

Îndepărtați capacul pe partea stângă a portbagajului.

Număr	Amperaj [A]	Descriere
1	10	Sistem audio, sistem divertisment pentru scaune spate, deschidere și închidere electrică portbagaj
2	5	Sistem deblocare uși, reglare scaun spate, iluminare interioară, deschidere și închidere portbagaj, alarmă
3	5	–
4	–	–
5	20	Ventilator electric răcire
6	5	Ventilator electric răcire
7	30	Sistem frâne
8	5	Lumini centură de siguranță, lumină portbagaj
9	10	Condensator
10	5	Lumină de stop, lumini de urgență
	10	Lumină de stop, lumini de urgență
11	10	Lumină de stop, lumină de stop înaltă
12	–	–
13	5	Lumini spate, iluminare număr de înmatriculare
14	10	Sistem climatizare scaune
15	10	Reglare scaun spate
16	10	Sistem deblocare uși, frigider, sistem climatizare
17	5	Condensator, sistem frâne, reglare scaun spate
18	5	Sistem audio, sistem divertisment pentru scaune spate
