Lexus SC 430 (Z40) (2001-2010) – cutia de siguranțe
Schema cutiei de siguranțe și relee – Lexus SC 430 (Z40)
Se referă la vehiculele noi din anii:
2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.

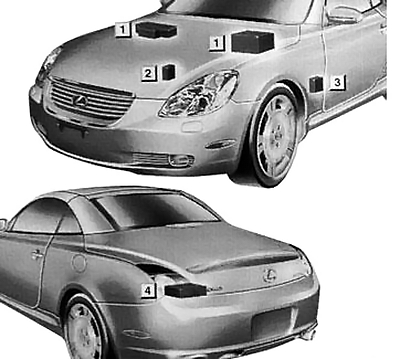

Pozițiile cutiei de siguranțe
- Compartiment motor (stânga/dreapta)
- Panou lateral partea pasagerului
- Panou lateral partea șoferului
- Portbagaj
Cutia de siguranțe în habitaclu nr. 1 (partea șoferului)
Trage mânerul și îndepărtează capacul.
| Număr | Amperaj [A] | Descriere |
| 1 | 15 | Control înclinabil și telescopic |
| 2 | 5 | Sistem de climatizare, sistem audio, iluminare compartiment motor, afișaj informații de călătorie, brichetă, sistem electronic de control al clapetei |
| 3 | 15 | Proiectoare de ceață, întrerupător faruri |
| 4 | 30 | Sistem de alimentare al scaunelor |
| 5 | 10 | Semnalizatoare și contoare, spălător faruri, sistem de încărcare, sistem de pretensionare centuri de siguranță |
| 6 | 7,5 | Control înclinabil și telescopic, sistem de blocare uși, sistem SRS, sistem de alimentare al scaunelor |
| 7 | 30 | Ștergător parbriz |
| 8 | 15 | La punctul de alimentare |
| 9 | 7,5 | Sistem de diagnosticare la bord |
| 10 | 5 | Sursă de alimentare |
| 11 | 7,5 | 2001-2005: Sistem de control al tracțiunii vehiculului |
| 2005-2010: Sistem de control al stabilității vehiculului | ||
| 12 | 7,5 | 2001-2005: Sistem antifurt |
| 2005-2010: Sistem de injecție multipunct/secuențială | ||
| 13 | 7,5 | Faruri spate, lumini de poziție laterale, lumini de parcare, întrerupător faruri |
| 14 | 5 | Lumină de stop |
| 15 | 10 | Sistem de climatizare |
Cutia de siguranțe în habitaclu nr. 2 (partea pasagerului)
Trage butonul și îndepărtează capacul.
| Număr | Amperaj [A] | Descriere |
| 16 | 7,5 | SRS |
| 17 | 7,5 | Blocarea ușilor, blocarea volanului, sistemul de alimentare al scaunelor, plafon rigid rabatabil, imobilizator motor |
| 18 | 7,5 | Control înclinabil și telescopic, comutator faruri, comutator ștergător/ștergătoare parbriz și spălător parbriz, comutator semnalizatoare |
| 19 | 7,5 | Iluminare interioară, iluminare personală, iluminare compartiment motor, iluminare picioare, iluminare comutator motor, iluminare portbagaj, antenă, sistem deschidere uși garaj, sistem audio |
| 20 | 7,5 | Indicatori și contoare, sistem control tracțiune vehicul, sistem avertizare presiune pneuri |
| 21 | 5 | 2001-2005: Sistem de nivelare faruri |
| 10 | 2005-2010: Sistem de nivelare faruri | |
| 22 | 10 | Sistem blocare cutie, încălzire scaune, afișaj informații călătorie, antenă, oglindă retrovizoare interioară, sistem antifurt |
| 23 | 20 | Încălzire scaune |
| 24 | 10 | Sistem audio, afișaj informații călătorie, lampă avertizare centură de siguranță, sistem blocare cutie |
| 25 | 15 | Brichetă |
| 26 | 20 | Spălător parbriz |
| 27 | 5 | Sistem climatizare |
| 28 | 30 | Sistem alimentare scaune |
| 29 | 5 | TV, sistem navigație |
Cutia de siguranțe din compartiment motor nr. 1 (dreapta)
Apasă clemele și îndepărtează capacul.
| Număr | Amperi [A] | Descriere |
| 38 | 20 | Sistem de injecție multipunct/secuențial |
| 39 | 50 | Faruri (lumini de poziție) |
| 40 | 20 | Sistem de injecție multipunct/secuențial |
| 41 | 25 | Geamuri electrice, uși electrice, oglinzi retrovizoare electrice, dezghețare oglinzi retrovizoare exterioare, iluminare plafon în uși |
| 42 | 25 | Geamuri electrice, uși electrice, oglinzi retrovizoare electrice, dezghețare oglinzi retrovizoare exterioare, iluminare plafon în uși |
| 43 | 15 | Toate elementele din siguranțele “DOME”, “MPX-B1”, “MPX-B2” și “MPX-B3” |
| 44 | 15 | Semnalizator, semnalizatoare de urgență |
| 45 | 15 | Sistem de injecție multipunct/secuențial |
| 46 | 10 | Claxon, întrerupător faruri |
| 47 | 30 | Sistem audio |
| 48 | 5 | Telefon |
| 49 | 5 | Sistem de încărcare |
| 50 | 25 | Sistem de injecție multipunct/secuențial |
| 51 | 30 | Toate elementele în siguranțele “ST” și “IG2” și în sistemul de aprindere |
| 52 | 40 | Sistem antiblocare roți (ABS) |
| 53 | 140 | Sistem de încărcare |
| 54 | 60 | Sistem antiblocare roți (ABS) |
| 55 | 50 | Sistem de climatizare |
| 56 | 50 | Toate elementele în “ODFOG”, “TETTO DESTRO”, “TETTO SINISTRO”. “LUG DESTRO”, “LUG SINISTRO”. “P-TACA”. Siguranțe “LCE LP” și “FUEL OPN” |
| 57 | 30 | Spălător faruri |
| 58 | 40 | Sistem de climatizare |
| 59 | 40 | Sistem de climatizare |
| 60 | 15 | Far dreapta (lumini de poziție) |
| 61 | 15 | Far stânga (lumini de poziție) |
| 62 | 20 | Far (faruri de drum), întrerupător faruri |
Cutia de siguranțe a compartimentului motor nr. 2 (stânga)
Apăsați clemele și îndepărtați capacul.
| Număr | Amperaj [A] | Descriere |
| 63 | 7,5 | Sistem aprindere |
| 64 | 10 | Sistem injecție multipunct/secuențial, sistem control emisii |
| 65 | 5 | Sistem injecție multipunct/secuențial, sistem antiblocare roți (ABS), sistem control tracțiune, sistem control stabilitate vehicul, cruise control |
| 66 | 5 | Sistem injecție multipunct/secuențial |

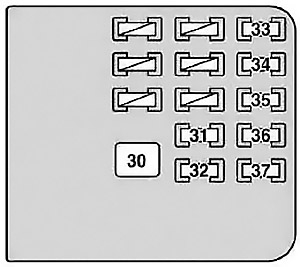

Schema cutiei de siguranțe din portbagaj
Trage de clapetă și îndepărtează capacul.
| Număr | Amperaj [A] | Descriere |
| 30 | 30 | Dezghețător lunetă spate |
| 31 | 7,5 | Iluminare plăcuță înmatriculare |
| 32 | 20 | Sistem blocare plafon rigid pliabil |
| 33 | 10 | Deschidere rezervor combustibil |
| 34 | 20 | Sistem blocare plafon rigid pliabil |
| 38 | 20 | Geamuri laterale |
| 36 | 20 | Sistem blocare portbagaj |
| 37 | 20 | Sistem blocare portbagaj |
