Lexus ES 300 (XV20) (1996-2001) – cutia de siguranțe
Schema cutiei de siguranțe și relee – Lexus ES 300 (XV20)
Se referă la vehiculele produse în anii:
1996, 1997, 1998, 1999, 2000, 2001.

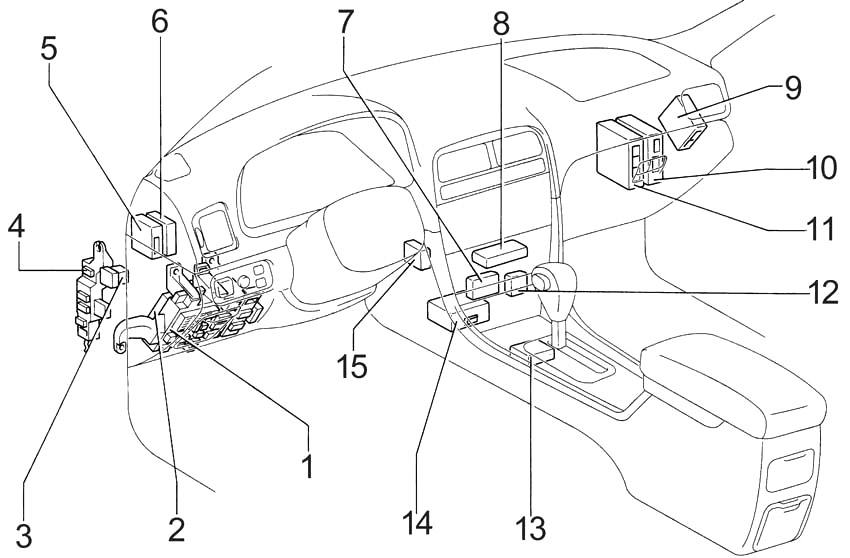

Habitaclu
- Cutia de siguranțe
- Releu de integrare
- Releu semnalizatoare
- Releu proiectoare de ceață față
- ECU cruise control
- ECU control absorbant
- ECU antifurt
- Unitate control climatizare
- ECU ABS sau ABS și ECU tracțiune
- Amplificator stereo
- Modul control motor
- ECU închidere centralizată fără cheie
- ECU control blocare cutie
- Unitate senzor sistem airbag

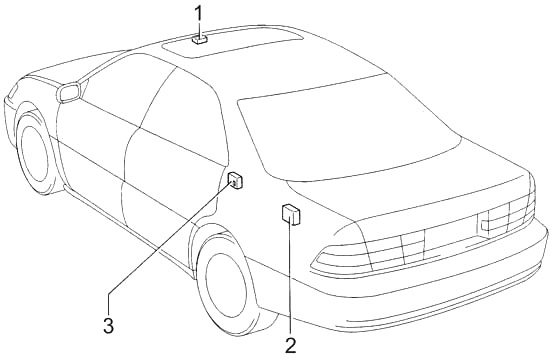

- Releu lumini de zi
- Controler trapă și releu
- Telefon transmițător-receptor și releu difuzor
- Senzor defect lumină

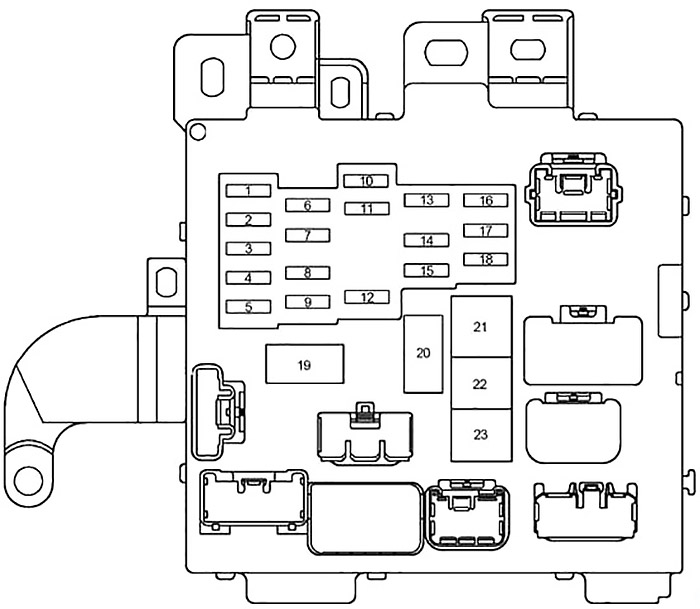

Schema cutiei de siguranțe din habitaclu
Cutia de siguranțe se află în spatele capacului din partea stângă a coloanei volanului.
Spate
| Număr | Amperaj [A] | Descriere |
| 1 | 20 | Sistem de încălzire a scaunelor |
| 2 | 10 | Sistem de climatizare |
| 3 | 10 | Indicatori și măsurători, indicatori de reamintire a serviciului și semnale acustice de avertizare, lumină de mers înapoi, iluminare plafon în uși, încălzitor scaune, sistem de geamuri electrice |
| 4 | 20 | 1996-1998: Ștergător/Ștergătoare parbriz și spălător parbriz |
| 25 | 1999-2001: Ștergător/Ștergătoare parbriz și spălător parbriz | |
| 5 | 10 | Dezaburitor oglindă retrovizoare exterioară |
| 6 | 15 | Sistem cruise control, Sistem antiblocare roți (ABS), sistem de blocare cutie, antenă frână de asistență, sistem antifurt, suspensie pneumatică modulată, telecomandă fără fir |
| 7 | 5 | Sistem airbag SRS, injecție combustibil Multiport |
| 8 | 15 | Lumini de stop, Lumină de stop înaltă, Cruise control, Suspensie pneumatică modulată, Sistem antiblocare roți (ABS), Sistem de blocare cutie, Sistem de alimentare scaune, Injecție combustibil multiplă |
| 9 | 10 | Lumină spate, lumini laterale de contur, iluminare plăcuță |
| 10 | 15 | Priză de alimentare |
| 11 | 7,5 | Sistem diagnosticare bord |
| 12 | 15 | Proiectoare de ceață |
| 13 | 5 | Sistem de aprindere |
| 14 | 25 | Iluminare plafon în uși, Sistem antifurt, Sistem închidere uși cu alimentare, Deschidere portbagaj, Deschidere clapetă rezervor |
| 15 | 7,5 | Iluminare bord, iluminare compartiment motor |
| 16 | 7,5 | Faruri de urgență, semnalizatoare |
| 17 | 7,5 | Sistem audio |
| 18 | 15 | Brichetă, ceas, sistem airbag SRS, sistem antifurt |
| 19 | – | Filtru de zgomot |
| 20 | – | Filtru de zgomot |
| 21 | 40 | Dezaburire lunetă, Dezaburire oglindă retrovizoare exterioară |
| 22 | 30 | Geam electric, trapă electronică, sistem alimentare scaune |
| 23 | 40 | Geam electric, trapă electronică, sistem alimentare scaune |

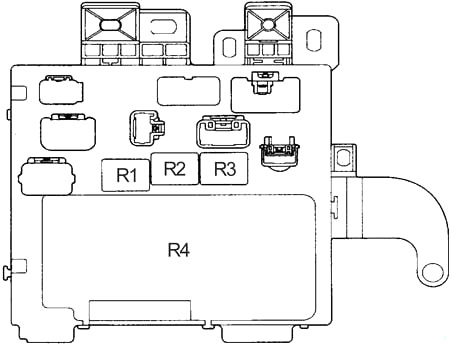

| Releu (parte spate) | ||
| R1 | Putere | |
| R2 | Dezaburire | |
| R3 | Lumini spate | |
| R4 | Releu de integrare | |
Compartiment motor
- cutia de siguranțe
- cutia de siguranțe suplimentară (stânga)
- cutia de siguranțe suplimentară (dreapta)

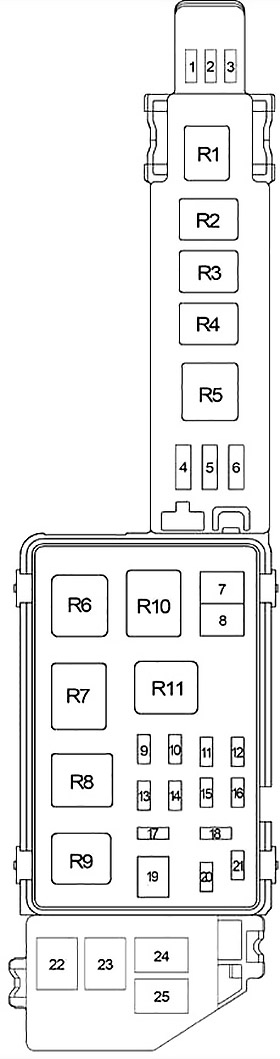

Schema cutiei de siguranțe în compartiment motor
| Număr | Amperaj [A] | Descriere |
| 1 | 25 | 1999-2001: Senzor raport aer-combustibil |
| 2 | – | – |
| 3 | 10 | Niciun circuit |
| 4 | 10 | Siguranță de rezervă |
| 5 | 15 | Siguranță de rezervă |
| 6 | 30 | Siguranță de rezervă |
| 7 | 30 | Sistem climatizare |
| 8 | 30 | Ventilatoare electrice răcire |
| 9 | 5 | Sistem încărcare |
| 10 | 15 | 1996-1998: Far dreapta (faruri de întâlnire) |
| 20 | 1999-2001: Far dreapta (faruri de întâlnire) | |
| 11 | 15 | Injecție multiplă combustibil |
| 12 | 10 | Sistem antifurt |
| 13 | 10 | 1996-1998: Lumini de urgență, semnalizatoare |
| 15 | 1999-2001: Lumini de urgență, semnalizatoare | |
| 14 | 30 | Sistem aprindere |
| 15 | 5 | Telefon |
| 16 | 15 | 1996-1998: Far stânga (faruri de întâlnire) |
| 20 | 1999-2001: Far stânga |
| 17 | 20 | Sistem audio |
| 18 | – | – |
| 19 | 40 | Far, sistem de aprindere |
| 20 | 7,5 | Sistem antifurt, ceas, iluminare de cortizie a ușilor, iluminare interioară, iluminare a golului, sistem telecomandă fără fir |
| 21 | 10 | Sistem cruise control, sistem climatizare, sistem alimentare scaune |
| 22 | 100 | Sistem încărcare |
| 23 | – | – |
| 24 | 50 | Climatizare, încălzire scaune |
| 25 | 30 | Niciun circuit |
| Releu | ||
| R1 | Cuplaj magnetic (A/C) | |
| R2 | Releu deschidere circuit (C/OPN) | |
| R3 | Ventilator electric răcire (№2) | |
| R4 | Ventilator electric răcire (№3) | |
| R5 | Sistem climatizare (încălzire) | |
| R6 | Motor principal) | |
| R7 | EFI | |
| R8 | Far | |
| R9 | Demaror | |
| R10 | Claxon | |
| R11 | Ventilator electric răcire (№1) | |

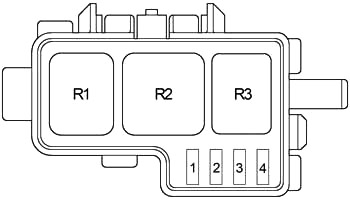

Cutia de siguranțe suplimentară (stânga)
| Număr | Amperaj [A] | Descriere |
| 1 | 20 | Niciun circuit |
| 2 | 5 | Sistem lumini de zi |
| 3 | 10 | 1996-1998: Far stânga (Faruri de întâlnire) |
| 15 | 1999-2001: | |
| cu far cu descărcare: Far stânga (Faruri de întâlnire) | ||
| 10 | fără far cu descărcare: Far stânga (Faruri de întâlnire) | |
| 4 | 10 | 1996-1998: Far dreapta (Faruri de întâlnire) |
| 15 | 1999-2001: | |
| cu far cu descărcare: Far dreapta (Faruri de întâlnire) | ||
| 10 | fără far cu descărcare: Far dreapta (Faruri de întâlnire) | |
| Releu | ||
| R1 | Sistem lumini de zi №2 | |
| R2 | Sistem lumini de zi №4 | |
| R3 | Sistem lumini de zi №3 | |
Cutia de siguranțe suplimentară (dreapta)
| Număr | Amperaj [A] | Descriere |
| 1 | 60 | Sistem antiblocare roți (ABS) |
| Releu | ||
| R1 | Motor ABS | |
| R2 | ABS SOL | |
