Schema cutiei de siguranțe și relee – Lexus LS 430 (XF30)

Se referă la vehiculele noi din anii:

2000, 2001, 2002, 2003, 2004, 2005, 2006.

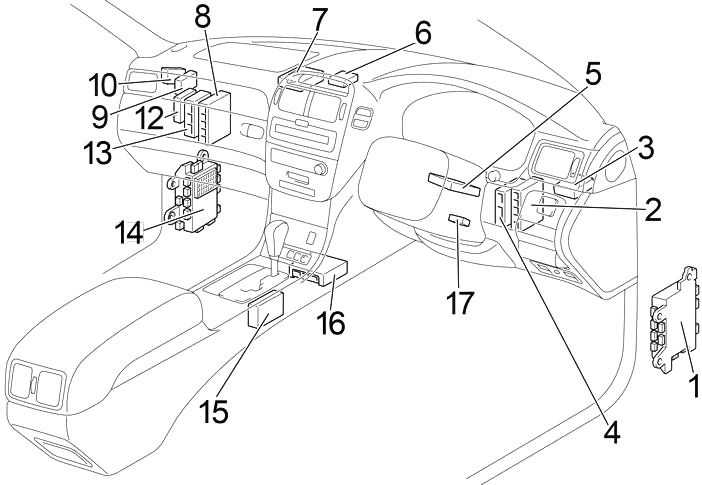

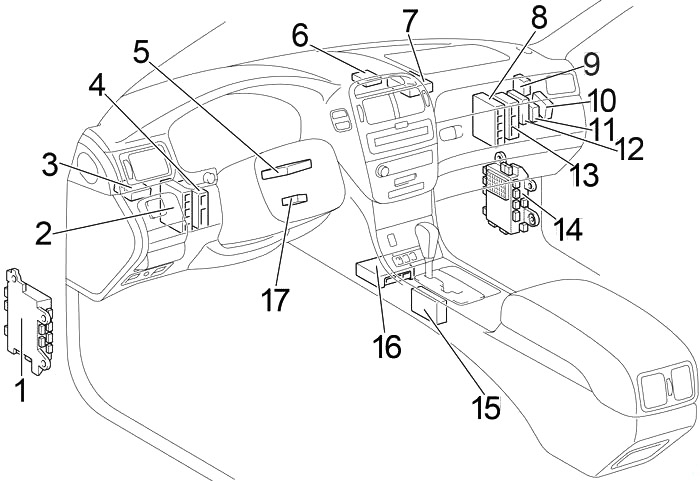

Habitaclu

Conducere pe stânga

Conducere pe dreapta

1. Cutia de siguranțe 1
2. 2000-2003: ECU control tracțiune
   2003-2006: ECU suspensie pneumatică
3. ECU hayon
4. ECU Power Tilt și Power Telescopic
5. ECU blocare volan (cu sistem Smart Key)
6. Calculator cheie transponder (fără sistem Smart Key)
7. ECU antifurt
8. Unitate control climatizare
9. 2003-2006: ECU PPS
10. 2004-2006: ECU control distanță
11. 2003-2006: ECU AFS
12. 2000-2003: ECU control nivel faruri
13. 2000-2003: ECU suspensie pneumatică
14. Cutia de siguranțe 2
15. ECU control cutie automată
16. Unitate senzor airbag
17. Amplificator cheie transponder

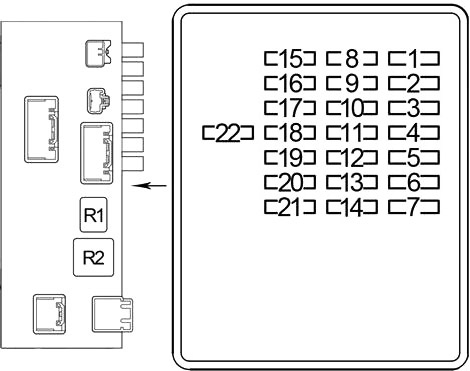

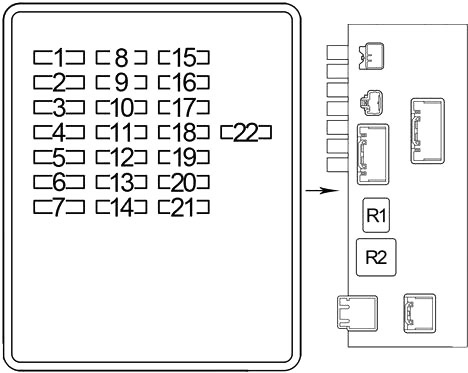

Cutia de siguranțe din habitaclu nr. 1 (partea șoferului)

Cutia de siguranțe se află sub bord în zona picioarelor șoferului. Scoateți capacul pentru a accesa siguranțele.

Conducere pe stânga

Conducere pe dreapta

Număr	Amperi [A]	Descriere
1	7,5	RHD: sistem audio, sistem de navigație
2	20	Control înclinare și telescopic
3	30	RHD: sistem audio
4	7,5	Sistem de asistență la parcare Lexus, încălzire scaun spate, scaun spate cu climatizare, display multifuncțional, sistem audio, brichetă, iluminare bord, iluminare cutia de siguranțe, iluminare oglindă retrovizoare, iluminare compartiment portbagaj, scaun spate reglabile electric, sistem de suspensie pneumatică modulat electronic, semnalizatoare, ceas, sistem de blocare cutie automată, sistem de control stabilitate vehicul, parasolar, sistem de control oglindă retrovizoare electrică, iluminare consolă, sistem de deschidere combustibil, sistem de iluminare față adaptiv (AFS)
5	–	–
6	30	Sistem de scaune electrice
7	–	–
8	7,5	Semnalizatoare și contoare, sistem de asistență la parcare Lexus, sistem de blocare cutie automată
9	7,5	Control înclinare și telescopic, sistem de blocare uși electrice, sistem de scaune electrice, sistem imobilizator motor
10	15	încălzire scaun, sistem climatizare scaune
11	20	Sistem de suspensie pneumatică modulat electronic
12	7,5	Sistem de blocare cutie automată, sistem antifurt

13	15	Priză de alimentare
14	15	Brichetă spate
15	7,5	Sistem de diagnosticare la bord
16	7,5	Sistem de aprindere
17	7,5	Sistem de control stabilitate vehicul
18	5	centuri de siguranță
19	7,5	Sistem antifurt
20	7,5	Sistem de climatizare
21	5	Lumini de stop
22	10	Scaun răcoritor
Releu
R1	Accesoriu (D-ACC)
R2	Aprindere (D-IG1)

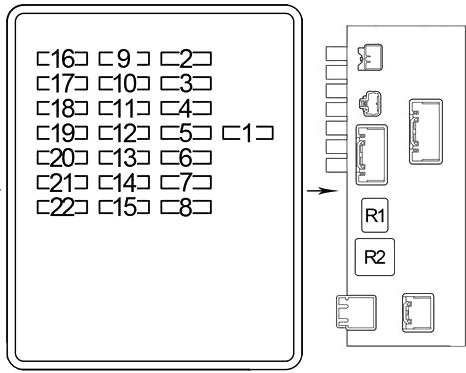

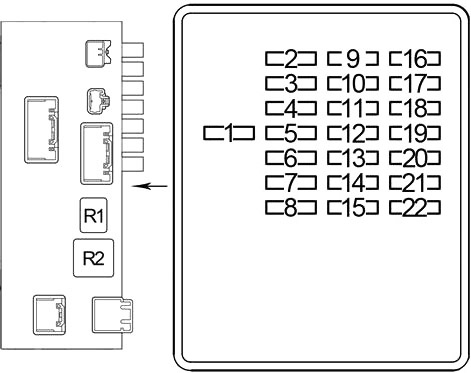

Cutia de siguranțe în habitaclu nr. 2 (partea pasagerului)

Cutia de siguranțe se află sub bord în zona picioarelor pasagerului. Îndepărtați capacul pentru a accesa siguranțele.

Conducere pe stânga

Conducere pe dreapta

Număr	Amperi [A]	Descriere
1	7,5	2000-2003: Sistem airbag SRS, sistem immobilizzatore motor, sistem de blocare volan
1	30	2003-2006: Sistem airbag SRS, sistem immobilizzatore motor, sistem de blocare volan, sistem de pornire
2	15	Semnalizator de urgență
3	7,5	Sistem de blocare volan
4	7,5	2000-2003: Display multifuncțional
	7,5	2003-2006: Sistem airbag SRS, sistem immobilizzatore motor, sistem de blocare volan, sistem de pornire
	7,5	2003-2006: Toate componentele în „STA” și „IG2”, sistem de pornire
5	7,5	Sistem de blocare uși, sistem immobilizzatore motor, sistem de blocare volan, scaun față electric, scaun spate electric
6	7,5	Control înclinare și telescopic, întrerupător faruri, întrerupător ștergător și spălător parbriz, întrerupător semnalizatoare
7	10	Lumini de curtoazie, lumini exterioare, lumină întrerupător aprindere, ceas, indicatori și contoare, iluminare interioară, lumini personale
8	7,5	Indicatori și contoare, sistem control stabilitate vehicul, sistem acces iluminat, TEL
9	10	Scaun răcoritor
10	5	2000-2003: Sistem de nivelare faruri
	7,5	2003-2006: Sistem de nivelare faruri, sistem iluminare față adaptiv (AFS)
11	7,5	Senzor ploaie, sistem climatizare, trapă, display informativ, ceas
12	15	Încălzire scaun, sistem climatizare scaune
13	7,5	Sistem climatizare, sistem audio, ceas, display informativ, sistem acces iluminat
14	15	Brichetă față
15	–	–

16	7,5	Sistem audio
17	25	2000-2003: Trapă
	20	2003-2006:
		LHD: sistem de închidere electrică, geam electric, sistem de închidere automată, iluminare uși pentru confort
	20	2003-2006:
		RHD: sistem de închidere uși electrice, geam electric, sistem de închidere automată, iluminare uși pentru confort
18	25	Sistem închidere uși alimentat, sistem control oglindă retrovizoare alimentat, dezumidificator oglindă retrovizoare exterioară, sistem de închidere automată, iluminare plafon uși, geamuri electrice
19	7,5	LHD: sistem audio, sistem de navigație
20	5	centuri de siguranță, iluminare cataramă centură ,
21	30	2000-2003:
		LHD: sistem audio
	30	2000-2003:
		RHD: sistem scaune electrice
	20	2003-2006:
		LHD: sistem de închidere electrică, geam electric, sistem de închidere automată, iluminare uși pentru confort
	20	2003-2006:
		RHD: sistem de închidere uși electrice, geam electric, sistem de închidere automată, iluminare uși pentru confort
22	25	Sistem închidere uși alimentat, sistem de închidere automată uși, sistem control oglindă retrovizoare alimentat, dezumidificator oglindă retrovizoare exterioară, iluminare plafon uși, geamuri electrice
Releu
R1	Accesoriu (P-ACC)
R2	Aprindere (P-IG1)

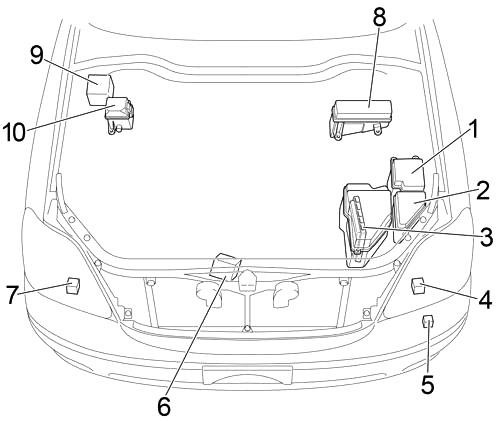

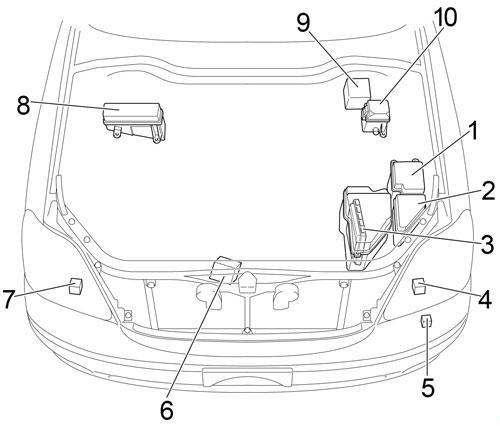

Motor

Conducere pe partea stângă

Conducere pe partea dreaptă

1. cutia de siguranțe
2. cutia releelor 1
3. Motor și ECU ECT
4. Control faruri stângi ECU
5. Releu control curățare faruri
6. ECU ventilator răcire
7. ECU control faruri drepte
8. bloc siguranțe
9. 2003-2006: ECU control tracțiune cu actuator
10. cutia releelor 2

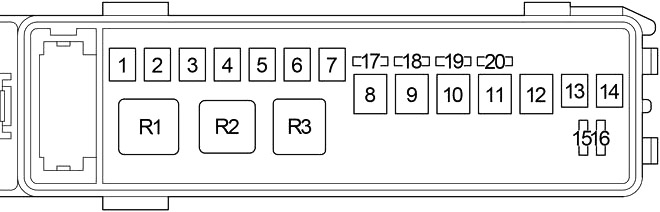

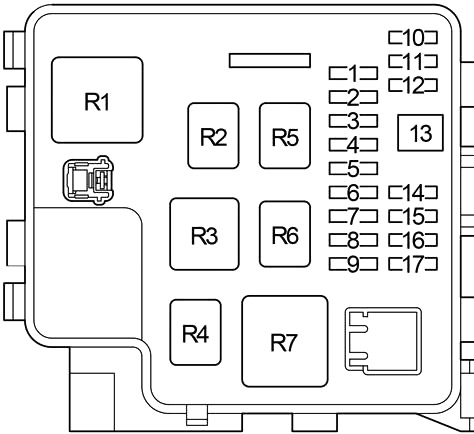

Schema cutiei de siguranțe motor

Număr	Amperi [A]	Descriere
1	15	Far drept (Faruri de întâlnire)
2	15	Far stâng (Faruri de întâlnire)
3	7,5	Sistem injecție combustibil multipunct/secuențial
4	7,5	Sistem injecție combustibil multipunct/secuențial
5	10	Sistem injecție combustibil multipunct/secuențial
6	7,5	Sistem injecție combustibil multipunct/secuențial
7	7,5	Ventilator electric răcire, detergent faruri, sistem încărcare, sistem aprindere, dezumidificator lunetă spate
8	7,5	Sistem climatizare
9	30	Ștergător față
10	15	Proiectoare de ceață
11	20	Spălător lunetă față
12	7,5	Lumini spate, lumini de poziție, lumini laterale
13	30	Detergent faruri

14	30	2000-2003: Sistem de injecție combustibil multipunct/secuențial
	25	2003-2006: Sistem de injecție combustibil multipunct/secuențial
	20	2004-2006: Sistem de injecție combustibil multipunct/secuențial
15	10	Claxon
16	10	Sistem de injecție combustibil multipunct/secuențial
17	20	Faruri (de drum)
Releu
R1	Aprindere (IG1)
R2	Deschidere circuit (pompă combustibil (C/OPN))
R3	Pompă combustibil (F/PMP)
R4	Aprindere (IG2)
R5	Cuplaj compresor aer condiționat (A/C COMP)
R6	Unitate control motor (MAIN EFI)
R7	Faruri (HEAD LP)

Bloc siguranțe

Număr	A	Descriere
1	50	2000-2003: Toate componentele din „partea șoferului”, „partea pasagerului”, „S/ROOF”, „AMP”, „RR IG”, „RR ECU-B”, „PP/scaun”, „RR S/HTR”, „RR S/SHADE”, „RR A/C”, „RR ACC”, „FUEL OPN” și „LCE LP”, lumini spate și lumină de stop
		2003-2006:
		Ventilator 200W: Toate componentele din „partea șoferului”, „partea pasagerului”, „S/ROOF”, „AMP”, „RR IG”, „RR ECU-B”, „PP/ priză”, „RR S/HTR”, „RR S/SHADE”, „RR A/C”, „RR ACC”, „FUEL OPN” și „LCE LP”, lumini spate și lumină de stop
2	40	2000-2003: Sistem antiblocare roți (ABS)
	50	2003-2006: Sistem antiblocare roți (ABS)
3	50	Sistem climatizare
4	40	2000-2003: Sistem antiblocare roți (ABS)
	30	2003-2006: Sistem antiblocare roți (ABS)
5	40	Dezumidificator lunetă spate
6	40	Sistem de suspensie pneumatică modulat electronic
7	50	2000-2003: Sistem climatizare
		2003-2006:
		Ventilator 100 W: sistem climatizare
8	60	Toate componentele din „FR MGŁA”, „OGON”, „PODKŁADKA”, „FR IG”, „WIP”, „H-LP CRN” și „A/C IG”
9	80	Ventilator 200 W: sistem climatizare
	60	2003-2006:

Ventilator 100W: Toate componentele în “siedi destro”, “siedi sinistro”, “S/ROOF”, “AMP”, “RR IG”, “RR ECU-B”, “PP/ presa”, “RR S/HTR”, “RR S/SHADE”, “RR A/C”, “RR ACC”, “FUEL OPN” și “LCE LP”, lumini spate și lumină de stop
10	80	Toate componentele în “TI&TE”, “DP/ sedile”, “A/C”, “OBD”, “STOP”, “AM1”, “MPX-IG”, “ABS-IG”, “GAUGE”, “AIRSUS”, “DS/HTR”, “SICUREZZA”, “PANEL”, “DB/ANC”, “PRESA ALIMENTAZIONE”, “D-CIG”, “D RR-IG” și “D-ACC”
11	140	Sistem de încărcare
12	80	Toate componentele în “RR DOOR RH”, “RR DOOR LH”, “D DOOR”, “H-LP LVL”, “P DOOR”, “PS/HTR”, “P-IG”, “P-ACC”, “PB/ANC”, “P-CIG”, “TEL” și “P RR-IG”
13	30	Toate componentele în “RADIO №1”, “AM2”, “HAZ” și “STR LOCK”
14	30	2000-2003: Sistem de demarare
	30	2003-2006: Sistem de demarare
15	20	Toate componentele în “COPERTINA”, “MPX-B1” și “MPS-B3”
16	5	Sistem de încărcare
17	–	Siguranță de rezervă
18	–	Siguranță de rezervă
19	–	Siguranță de rezervă
20	–	Siguranță de rezervă
Relee
R1	Demarare
R2	Sistem de suspensie pneumatică modulat electronic (AIR SUS)
R3	Ventilator electric de răcire (FAN)

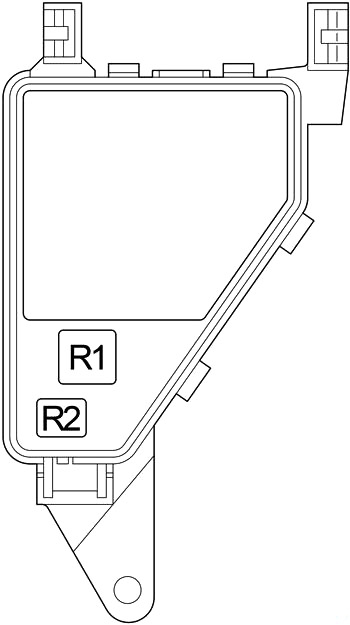

Bloc releu 1

Număr	Releu
R1	Dezumidificator lunetă spate (DEFOG)
R2	–

Bloc releu 2

2000-2003

2003-2006

Număr	Amperi [A]	Descriere
1	7,5	2000-2003: Sistem de control stabilitate vehicul
Releu
R1	–
R2	(ABS MTR)
R3	(SOL ABS)

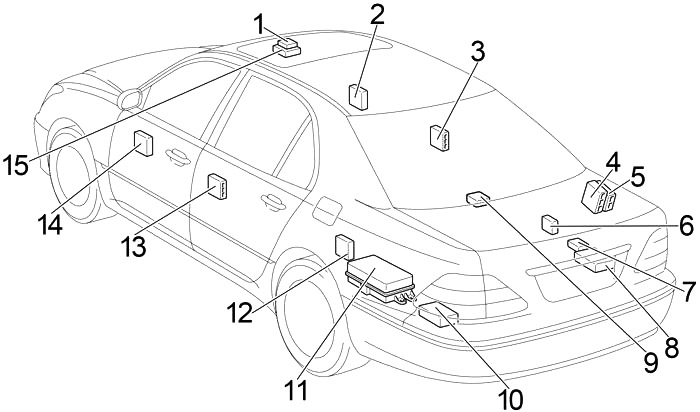

Portbagaj

1. ECU și motor control trapă
2. LHD: ECU uși față partea pasagerului
   RHD: ECU ușă partea șoferului
3. ECU uși spate dreapta
4. Amplificator stereo
5. 2003-2006: ECU cameră
6. 2003-2006: Amplificator climatizare
7. Tuner stereo
8. ECU navigație
9. Releu control jaluzea parasolar
10. 2000-2004: Telefon transmițător și releu difuzor
    2004-2006: ECU control centuri de siguranță
11. Cutia de siguranțe
12. ECU sonar de distanță
13. ECU uși spate stânga
14. LHD: ECU ușă partea șoferului
    RHD: ECU uși față partea pasagerului
15. Bloc conexiune

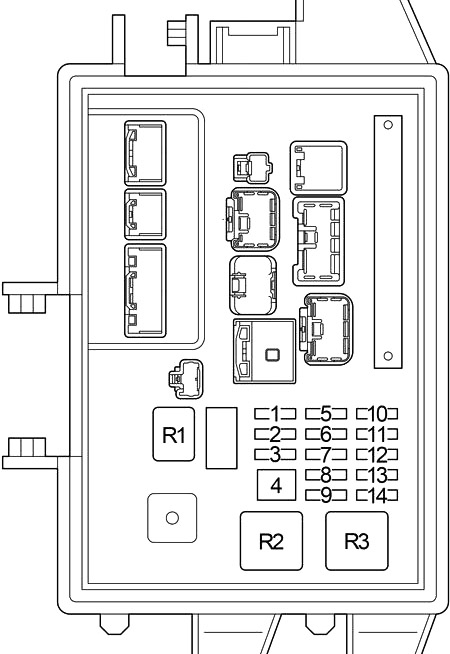

Schema cutia de siguranțe portbagaj

Îndepărtați căptușeala pe partea stângă a portbagajului și deschideți capacul.

Număr	Amperi [A]	Descriere
1	7,5	Sistem asistență parcare Lexus, sistem de suspensie pneumatică modulat electronic, sistem antifurt, TEL
2	7,5	Sistem audio, TEL
3	7,5	Sistem climatizare spate, sistem antifurt, lumină portbagaj, răcire scaun spate
4	–	–
5	7,5	Sistem climatizare spate, purificator de aer
6	20	2000-2003: încălzire scaune
	30	2003-2006: încălzire scaune, sistem climatizare scaune
7	15	Parasolar
8	7,5	Iluminare număr de înmatriculare
9	20	2000-2003: Sistem închidere uși electrice, geamuri electrice, sistem închidere automată, iluminare uși de cortizie
	30	2003-2006: Trapă

10	10	Sistem deschidere carburant, sistem închidere capac portbagaj
11	20	2000-2003: Sistem închidere uși electrice, geamuri electrice, sistem închidere automată, iluminare cortizie uși
	30	2003-2006:
		LHD: sistem audio
	30	2003-2006:
		RHD: sistem scaune electrice
12	30	LHD: Sistem scaune electrice
13	30	Sistem scaune electrice
14	30	Sistem scaune electrice
Releu
R1	Accesoriu (L-ACC)
R2	Aprindere (L-IG1)
R2	Parasolar (RR S/SHADE)
