Ford Maverick (2022) – cutia de siguranțe

Cuprins

Ford Maverick – schema cutiei de siguranțe

Anul producției: 2022.

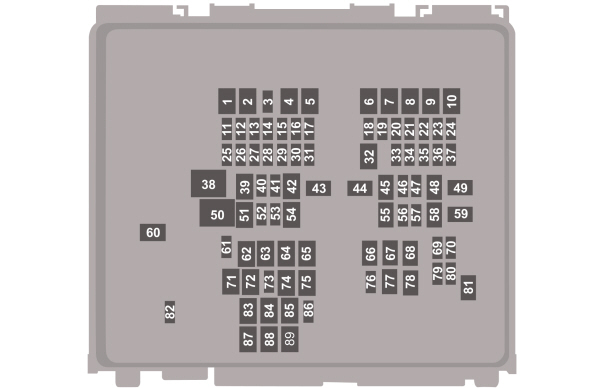

Număr	Amperi [A]	Descriere
Număr	Amperi [A]	Descriere
1	—	Neutilizat.
2	40 A	Modul control sistem propulsie.
3	20 A	Claxon.
4	40 A	Încălzitor suplimentar (vehicul hibrid electric).
5	—	Neutilizat.
6	—	Neutilizat.
7	60 A	Încălzitor suplimentar (vehicul hibrid electric).
8	—	Neutilizat.
9	40 A	Încălzitor suplimentar (vehicul hibrid electric).
10	30 A	Demaror.
11	15 A	Modul control sistem propulsie.
12	15 A	Modul control sistem propulsie.
13	15 A	Modul control sistem propulsie.
14	15 A	Modul control sistem propulsie.
15	—	Neutilizat.
16	—	Neutilizat.
17	10 A	Compresor aer condiționat.
18	10 A	Modul control sistem propulsie.
19	10 A	Modul sistem antiblocare.
20	10 A	Modul control grup propulsor (vehicul hibrid electric).
21	5 A	Pilot automat adaptiv.
22	5 A	Modul control electronic baterie (vehicul hibrid electric).
23	10 A	Comutator lumină de stop.
24	20 A	Amplificator.
25	15 A	Parcare încălzită a ștergătoarelor parbriz.
26	10 A	Cameră încălzită pe parbriz.
27	—	Neutilizat.
28	—	Neutilizat.
29	—	Neutilizat.
30	—	Neutilizat.
31	—	Neutilizat.
32	30 A	Controler caroserie.
33	15 A	Volan încălzit.
34	10 A	Cameră față asistență parcare; Cameră orientată înainte; Cameră spate; Sistem informații unghi mort.
35	—	Neutilizat.
36	5 A	Asistență electronică la direcție.
37	20 A	Lumini de staționare pentru remorcă.
38	40 A	Motor ventilator.
39	—	Neutilizat.
40	30 A	Controler frână piață secundară.
41	20 A	Amplificator.
42	30 A	Scaun șofer reglabil electric.
43	50 A	Pompă apă electrică (vehicul hibrid electric).
44	40 A	Modul remorcă.

Număr	Amperi [A]	Descriere
45	—	Neutilizat.
46	—	Neutilizat.
47	20 A	Scaune încălzite.
48	30 A	Încărcarea bateriei modulului de iluminare al remorcii.
49	60 A	Pompă de control a frânei Sistem antiblocare roți (ABS).
50	60 A	Ventilator răcire.
51	30 A	Trapă.
52	5 A	Modul control grup propulsor (vehicul hibrid electric).
53	—	Neutilizat.
54	—	Neutilizat.
55	—	Neutilizat.
56	5 A	Convertor DC/DC (vehicul hibrid electric).
57	10 A	Conector de legătură date.
58	30 A	Modul scaun climatizat.
59	40 A	Controler caroserie.
60	25 A	Geam spate glisant electric.
61	—	Neutilizat.
62	—	Neutilizat.
63	—	Neutilizat.
64	—	Neutilizat.
65	—	Neutilizat.
66	—	Neutilizat.
67	—	Neutilizat.
68	—	Neutilizat.
69	10 A	Lumini de mers înapoi pentru remorcă.
70	15 A	Injectoare combustibil portuale.
71	20 A	Partea din spate a prizei de alimentare a consolei.
72	20 A	Punct de alimentare al containerului pentru media.
73	5 A	Încărcător USB – consola centrală – spate.
74	—	Neutilizat.
75	30 A	Motor ștergător parbriz.
76	10 A	Oglindă exterioară încălzită.
77	40 A	Supape antiblocare.
78	—	Neutilizat.
79	25 A	Modul iluminare externă îmbunătățit stânga.
80	25 A	Modul iluminare externă îmbunătățit dreapta.
81	20 A	Pompă combustibil.
82	—	Neutilizat.
83	40 A	Cutia de distribuție auxiliară de alimentare (vehicul hibrid electric).
84	20 A	Punct de alimentare al cutiei de recepție.
85	60 A	Invertor.
86	—	Neutilizat.
87	—	Neutilizat.
88	—	Neutilizat.
89	—	Neutilizat.

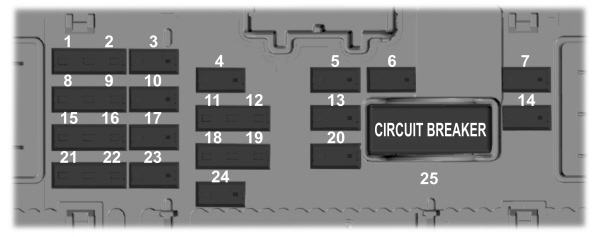

Număr	Amperi [A]	Descriere
Număr	Amperi [A]	Descriere
1	5 A	Neutilizat (de rezervă).
2	5 A	Neutilizat (de rezervă).
3	10 A	Oglindă retrovizoare cu auto-întunecare; Modul de procesare imagini A; Control automat al farurilor de drum.
4	10 A	Aprindere; Comutator activat prin buton; Electromagnet blocare cheie.
5	20 A	Încuietori; Deblocare.
6	10 A	Trapă; Invertor curent continuu; Set comutatoare ușă partea șoferului; Comutator geam spate glisant electric.
7	30 A	Modul ușă partea pasagerului.
8	5 A	Modul control asistență parcare; Comutator frână remorcă (gaz).
9	5 A	Neutilizat.
10	10 A	Modul putere extinsă.
11	5 A	Modul unitate control telematică.
12	5 A	Neutilizat.

Număr	Amperi [A]	Descriere
13	15 A	Încuietoare ușă partea șoferului; Deblocare ușă partea șoferului.
14	30 A	Modul ușă partea șoferului.
15	15 A	Modul putere extinsă.
16	15 A	Neutilizat (de rezervă).
17	15 A	SYNC; Modul transmițător-receptor; Panou control integrat.
18	7,5 A	Modul încărcare wireless accesorii.
19	7,5 A	Neutilizat.
20	10 A	Neutilizat (de rezervă).
21	7,5 A	Climatizare; Modul E-Shifter.
22	7,5 A	Cluster instrumente; Conectare inteligentă date; Modul control coloana volan.
23	20 A	Unitate audio.
24	20 A	Neutilizat (de rezervă).
25	30 A	Geamuri electrice față stânga; Geamuri electrice față dreapta; Geamuri electrice spate stânga; Geamuri electrice spate dreapta.
