Lexus ES 250 (VZV21) (1989-1991) – cutia de siguranțe
Schema cutiei de siguranțe și relee – Lexus ES 250 (VZV21)
Se referă la vehiculele produse în anii:
1989, 1990, 1991.

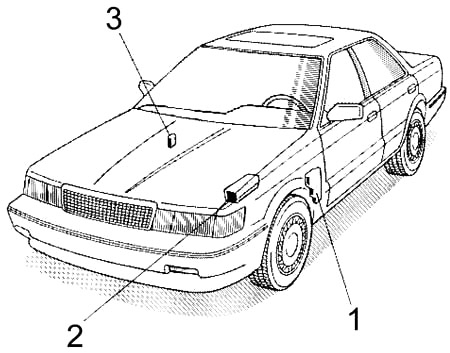

Poziția siguranțelor
- Panou lateral partea șoferului
- Compartiment motor
- Panou lateral partea pasagerului

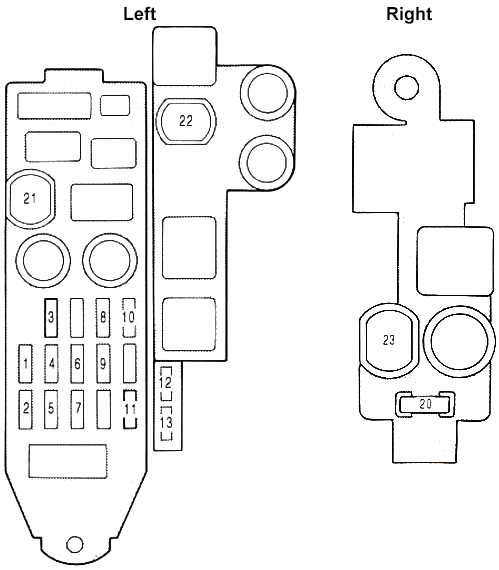

Cutii de siguranțe în habitaclu
În habitaclu există două blocuri de siguranțe – primul în panoul de acces partea șoferului, iar al doilea în panoul de acces partea pasagerului.
| Număr | Amperaj [A] | Descriere |
| 1 | 15 | Brichetă, display digital ceas, sistem de blocare cutie de viteze (cutie automată) |
| 2 | 10 | Sistem de încărcare |
| 3 | 15 | Indicatori și contoare, lumini de avertizare (cu excepția luminilor de avertizare descărcare și uși deschise), lumini de marșarier, sistem transmisie automată noverdrive, dezghețare lunetă spate, geamuri electrice, sistem electric închidere uși, dezghețare oglindă retrovizoare exterioară |
| 4 | 7,5 | Radio, magnetofon, oglinzi retrovizoare electrice |
| 5 | 20 | Ștergător și spălător parbriz |
| 6 | 7,5 | Aprindere lumini de semnalizare |
| 7 | 15 | Sistem cruise control, cutie automată controlată electronic, sistem de blocare cutie de viteze (cutie automată) |
| 8 | 20 | Lumini de stop, sistem dezactivare cruise control |
| 9 | 10 | Sistem de relanti motor |
| 10 | 15 | Lumini spate, lumini de poziție, iluminare plăcuță înmatriculare, iluminare bord, iluminare compartiment portbagaj; |
| 11 | 7,5 | Sistem de încărcare, martor avertizare descărcare, sistem control emisii, ventilatoare răcire electrice, sistem injecție electronică |
| 12 | 10 | Dezghețare lunetă spate, sistem antiblocare roți (ABS) |
| 13 | 15 | Proiectoare de ceață |
| 21 | 30 | Dezghețare lunetă spate |
| 22 | 30 | Trapă, geamuri electrice, sistem electric închidere uși, scaun electric |
| 20 | 10 | Sistem de climatizare |
| 23 | 40 | Sistem control climatizator |

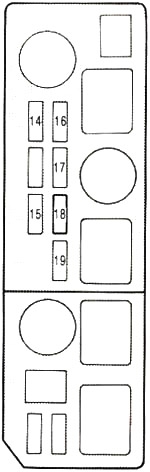

Schema cutiei de siguranțe în compartiment motor
| Număr | Amperaj [A] | Descriere |
| 14 | 15 | Far dreapta |
| 15 | 20 | Radio, magnetofon, ceas, cutie automată controlată electronic, antenă alimentată, iluminare interioară, iluminare personală, iluminare plafon în uși, iluminare portbagaj, martor comutator aprindere, martor avertizare uși deschise |
| 16 | 15 | Far stânga |
| 17 | 15 | Faruri de urgență, claxon |
| 18 | 15 | Sistem injecție electronică |
| 19 | 7,5 | Sistem încărcare, martor avertizare descărcare |
