Schema cutiei de siguranțe și relee – Lexus CT200h A10

Se referă la vehiculele produse în anii:

2011, 2012, 2013, 2014, 2015, 2016, 2017.



Pentru brichetă (prize de alimentare) în Lexus CT200h este responsabilă siguranța nr. 31 (priză de alimentare) în blocul siguranțe al bordului.



Habitaclu

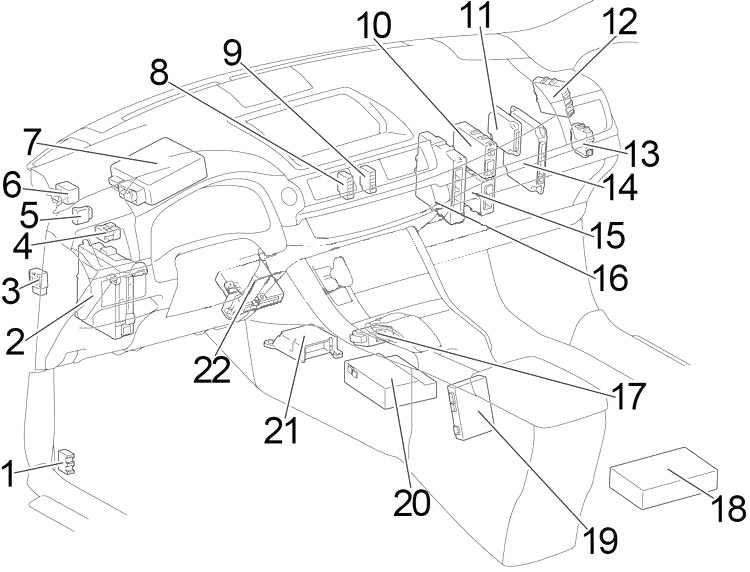

Volan pe partea șoferului

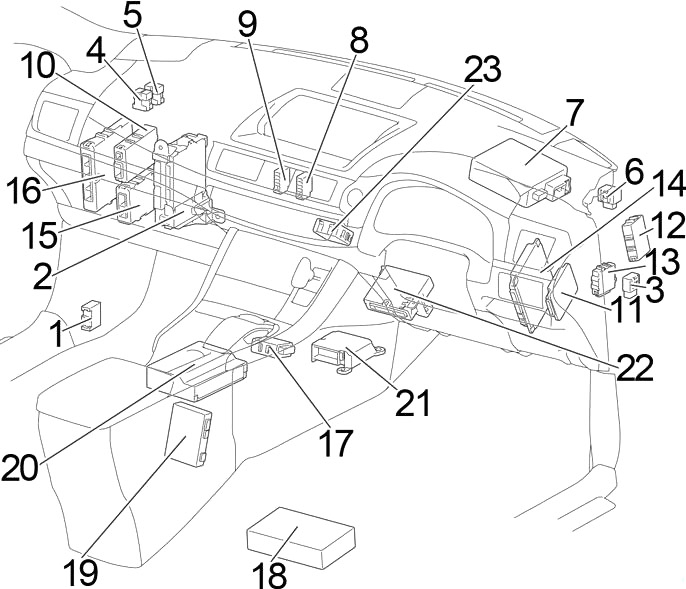

Volan pe partea pasagerului

1. Bloc siguranțe №2
2. Patru siguranțe / ECU corp principal
3. ECU control lumină de stop
4. Patru relee
5. Releu încălzire volan (STRG HTR)
6. Activează semnalizator
7. ECU servodirecție
8. Conector de legătură (CAN № 1)
9. Conector de legătură (CAN № 2)
10. ECU control centuri de siguranță
11. ECU asistență la condus
12. Avertizare ECU control
13. ECU nivelare faruri
14. ECU asistență parcare
15. ECU control cutie de viteze
16. ECU gestionare energie
17. Releu ștergător față
18. Amplificator stereo
19. ECU interfață multimedia
20. Navigație prin modul multimedia
21. Senzor airbag
22. Amplificator climatizare
23. RHD : Releu control uși cu închidere dublă

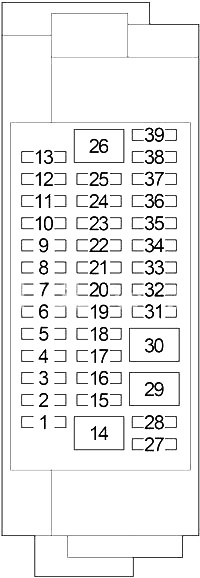

Patru siguranțe în habitaclu

Panoul siguranțe se află sub partea stângă a bordului.



Număr	Amperi [A]	Descriere
1	10	Faruri (faruri de întâlnire), lumini de stop/spate, iluminare plăcuță, lumini de poziție
2	10	Sistem audio, întrerupător asistență parcare intuitivă, întrerupător dezghețare ștergător parbriz față, sistem navigație, deschidere ușă rezervor combustibil, iluminare compartiment port-objete, întrerupător spălător faruri, întrerupător lumini de avarie, sistem climatizare, oglinzi retrovizoare exterioare, întrerupătoare selecție moduri condus, întrerupător P poziție, manetă control iluminare bord, indicatori poziție cutie viteze, întrerupătoare încălzire scaune, întrerupător volan încălzit, întrerupător frână pre-coliziune
3	10	Sistem frâne electronic, sistem acces inteligent cu buton pornire, sistem injecție combustibil multipunct/secuențial, lumini de stop/spate, airbag SRS
4	7,5	Indicatori și contor kilometraj
5	–	–
6	30	Ștergător/Ștergătoare parbriz
7	20	Ștergător și spălător parbriz spate
8	15	Spălător parbriz față
9	10	Sistem climatizare
10	10	Întrerupător dezghețare ștergător parbriz față, sistem automat nivelare faruri
11	–	–
12	10	Ștergătoare parbriz față, asistent parcare intuitiv, sistem frâne electronic, sistem navigație, servodirecție electrică, semnalizatoare, lumini de avarie, senzor înclinare și G, spălător faruri, oglinzi retrovizoare exterioare, întrerupătoare selecție moduri condus, modul superior, coliziune față centuri siguranță, întrerupătoare încălzire scaune, întrerupător volan încălzit, sistem avertizare presiune pneuri, pilot automat radar dinamic
13	10	Sistem antiblocare roți (ABS), climatizare, control automat iluminare, deschidere uși spate, contor kilometraj combinat, control încuietoare uși, dublă închidere, sistem imobilizator motor, sistem imobilizator motor, sistem acces și pornire, lumină ceață față, Far, reglare nivel faruri, spălător faruri, control asistență pornire în rampă, iluminare, iluminare interioară, sistem stingere automată lumini, reminder lumină, scaun electric, geam electric, lumină ceață spate, oglindă telecomandată, trapă, lumină spate, protecție antifurt, TRC, VSC, control wireless încuietoare uși
14	30	Trapă
15	25	Geamuri electrice
16	25	Geamuri electrice
17	–	–
18	25	Geamuri electrice, oglinzi retrovizoare exterioare
19	25	Geamuri electrice, oglinzi retrovizoare exterioare

20	–	–
21	10	Lumini de stop/spate, sistem frâne electronic, sistem pre-coliziune
22	–	–
23	7,5	Lumină ceață spate, lumini de stop/spate
24	7,5	Deschidere ușă rezervor combustibil
25	7,5	Sistem diagnostic bord
26	30	Scaun electric
	30	Scaune electrice
27	15	Proiectoare de ceață față
28	25	Uși cu închidere dublă
29	30	Scaun electric
30	30	Centuri de siguranță pre-coliziune
31	10	Volan încălzit
32	25	Sistem încuietori uși alimentare
33	10	Încălzitoare scaune
34	–	–
35	10	Încălzitoare scaune
36	7,5	Sistem audio, sistem navigație, modul aerare
37	15	Priză alimentare
38	10	Sistem climatizare, întrerupătoare oglinzi retrovizoare exterioare
39	15	Priză alimentare

Patru siguranțe 2

Număr	Amperi [A]	Descriere
1	–	–
2	10	Pilot automat, pilot automat radar dinamic, control motor, sistem hibrid, sistem control cutie

Patru relee

Număr	Releu
R1	Deschidere ușă rezervor combustibil (FUEL OPN)
R2	Lumină ceață spate (RR FOG)

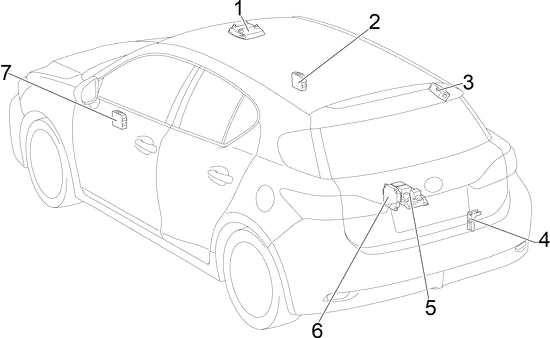

Bloc siguranțe siguranță

1. Modul control trapă
2. Grup ECU control oglindă exterioară dreapta
3. Receptor control uși
4. Bloc siguranțe siguranță
5. Bloc conector baterie HV
6. Senzor tensiune baterie
7. Grup ECU control oglindă exterioară stânga

Număr	Amperi [A]	Descriere
1	140	Sistem antiblocare roți (ABS), cruise control, cruise control radar dinamic, control motor, asistență pornire în rampă, sistem hibrid, sistem siguranță pre-coliziune, sistem control cutie, TRC, VSC

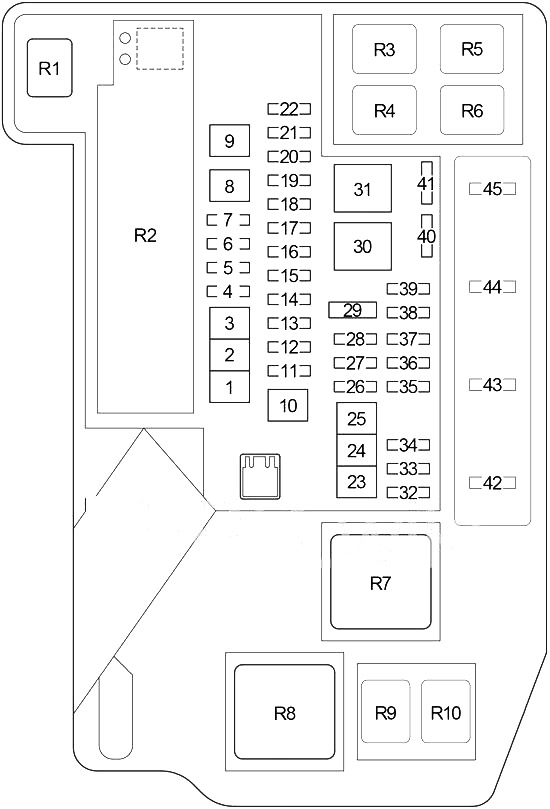

Patru siguranțe în compartiment motor

1. Patru siguranțe
2. Grup invertor cu convertor
3. Releu control aspirator
4. RHD: ECU control alunecare cu actuator
5. LHD: ECU control alunecare cu actuator
6. Modul control motor



Număr	Amperi [A]	Descriere
1	50	Sistem climatizare
2	30	Ventilatoare electrice răcire
3	30	Ventilatoare electrice răcire
4	15	Sistem audio, sistem navigație
5	10	Alarmă, sistem navigație
6	30	Sistem răcire
7	7,5	Sistem frână electronică
8	–	–
9	30	Spălător faruri
10	30	Sistem control poziție P
11	30	Sistem audio
12	10	Sistem injecție combustibil multipunct/secuențial
13	30	Siguranțe: “PCU”, “IGCT n. 2”, “IGCT n. 3”
14	5	Invertor și convertor
15	7,5	Sistem control poziție P, întrerupător poziție P
16	7,5	Sistem gestionare energie
17	7,5	Sistem acces inteligent cu buton pornire
18	10	Mayday
19	10	Sistem climatizare
20	10	Semnalizator, avarii
21	30	Sistem audio
22	20	Sistem frână electronică
23	40	Sistem control poziție P, claxon, faruri (faruri de întâlnire), lumini marșarier
24	30	Sistem frână electronică
25	30	Sistem frână electronică
26	20	Siguranță: “H-LP RH HI”, “H-LP LH HI”
27	7,5	Sistem lumini de zi

28	25	Sistem încuietoare uși alimentare
29	–
30	60	Siguranță: “IG2”, “EFI MAIN”, “BATT FAN”
31	60	Sistem servodirecție electrică
32	10	Sistem hibrid
33	10	Sistem hibrid, sistem control poziție P, sistem gestionare energie
34	10	Sistem de răcire
35	–	–
36	10	Iluminare compartiment bagaje, modul plafon, iluminare interior, iluminare personală, iluminare toaletă, iluminare spațiu picioare
37	7,5	Sistem acces inteligent cu buton de pornire, sistem clasificare pasageri anteriori, semnalizatoare și contor kilometraj, oglinzi retrovizoare exterioare, sistem climatizare, sistem memorie poziție conducere, servodirecție electrică, ceas
38	10	Far stânga (far faruri de întâlnire)
39	10	Far dreapta (far faruri de întâlnire)
40	10	Sistem injecție combustibil multipunct/secuențial, sistem evacuare, modul pompă cu cheie, ventilatoare electrice de răcire
41	10	Dezghețare oglinzi retrovizoare exterioare
42	–	–
43	20	Sistem injecție combustibil multipunct/secuențial, sistem de răcire, siguranță: “EFI №2”
44	10	Ventilator răcire baterie
45	20	Sistem hibrid, sistem injecție combustibil multipunct/secuențial, siguranță: “MET”, “IGN”, sistem gestionare putere
Releu
R1	Ventilatoare electrice de răcire (FAN №2)
R2	Releu integrativ
R3	Ventilatoare electrice de răcire (FAN №3)
R4	Ventilatoare electrice de răcire (FAN №1)
R5	Sistem lumini de zi (DRL)
R6	–
R7	(IGCT)
R8	Dimmers (DIM)
R9	(P CON MTR)
R10	(ENG W/P)

Număr	Amperi [A]	Descriere
1	125	Invertor și convertor
