Schema cutiei de siguranțe și relee – Lexus GS 300

Se referă la vehiculele noi din anii:

2005, 2006, 2007, 2008, 2009, 2010, 2011.

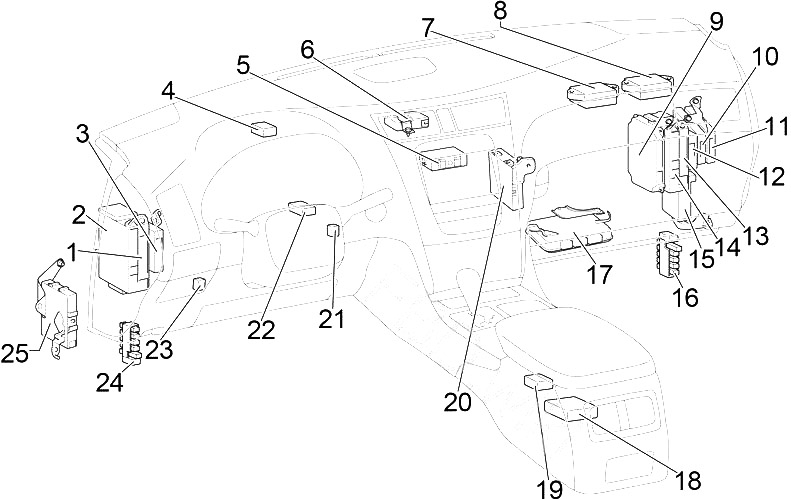

Habitaclu

Conducere pe partea șoferului

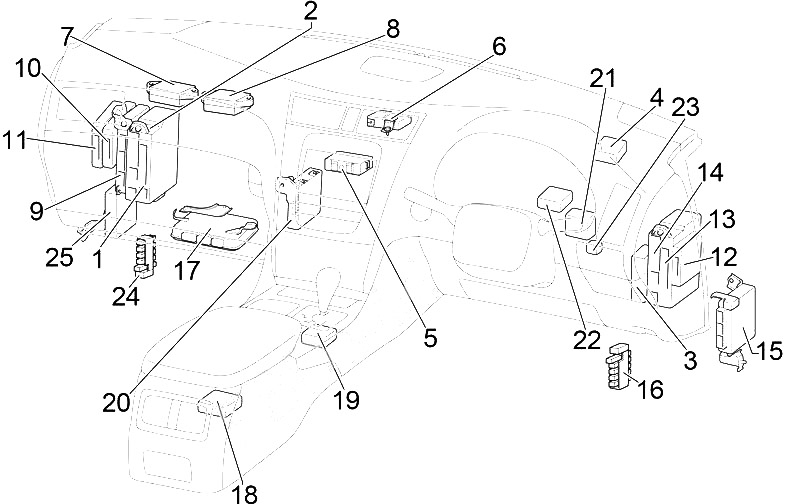

Conducere pe partea pasagerului

1. ECU caroserie (stânga)
2. Cutia de siguranțe (stânga)
3. ECU control distanță
4. Activează semnalizatorul
5. Monitor presiune pneuri ECU
6. Cod imobilizator ECU
7. Blocare conexiune
8. Blocare conexiune
9. Controler cameră TV
10. Avertizare check ECU
11. ECU control sursă alimentare
12. ECU poartă
13. ECU caroserie (dreapta)
14. Cutia de siguranțe (dreapta)
15. ECU control absorbant
16. Conector legătură
17. Controler control ECU
18. Montaj senzor airbag
19. ECU control blocare cutie
20. Amplificator aer condiționat
21. ECU blocare volan
22. ECU înclinare și telescopic
23. Montaj oglindă exterioară SW
24. Conector legătură
25. ECU rotire far



Cutia de siguranțe din habitaclu nr. 1 (stânga)

Cutia de siguranțe se află sub bord, pe partea stângă. Scoateți capacul pentru a accesa siguranțele.

Număr	Nume	Amperi [A]	Descriere
Număr	Nume	Amperi [A]	Descriere
1	PRZ/ SCAUN STÂNGA	30	Sistem de alimentare al scaunelor
2	Climatizare	7,5	Sistem climatizare
3	–	–	–
4	televiziune	7,5	Sistem audio, sistem climatizare, sistem monitorizare oglindă retrovizoare
5	–	–	–
6	TRK OPN	10	Deschiderea capacului portbagajului
7	LH-B	10	Sistem antifurt
8	–	–	–
9	S/DACH	25	Trapă
10	–	–	–
11	–	–	–

Număr	Nume	Amperi [A]	Descriere
12	PIATTA	7,5	Iluminare comutator volan, sistem audio, iluminare compartiment motor, iluminare manetă cutie automată, iluminare consolă centrală, iluminare comutator suspensie adaptivă variabilă, iluminare brichetă, sistem climatizare, iluminare comutator dezactivare VSC, comutator selecție mod condus, încălzire scaun spate sau încălzire și ventilare comutatoare scaune, iluminare plăcuță înmatriculare
13	CARBURANTE APERTO	10	Deschidere ușă alimentare combustibil, Deschidere capac portbagaj
14	ECU-IG LH	10	Sistem VSC, Sistem ECB, Senzor înclinare și G, Senzor direcție, Cruise control, Cruise control cu radar dinamic, Sistem EPS, Sistem VGRS, Sistem monitorizare oglindă retrovizoare, Sistem tracțiune integrală, Controler față, Trapă, Senzor ploaie
15	–	–	–
16	FR S/HTR LH	15	Încălzitor scaun sau Scaune încălzite și ventilate
17	PORTA POSTERIORE SINISTRA	20	Sistem control ușă spate stânga (sistem încuietoare ușă, iluminare cortozitate ușă, geam electric)
18	PORTA ANTERIORE LH	20	Sistem control ușă față stânga (sistem alimentare încuietoare ușă, sistem control oglindă retrovizoare alimentată, iluminare plafon ușă, încălzire oglindă exterioară, geam electric)
19	RAD №3	10	Sistem audio
20	–	–	–
21	H-LP LVL	7,5	AFS, sistem automat control nivelare faruri
22	LH-IG	10	Sistem încărcare, Spălător faruri, Senzor fum, Dezghețare lunetă, Ventilatoare electrice răcire, Sistem control ușă spate stânga, Sistem control ușă față stânga, Lumini de avarie, Cutie automată, Tensionatori centuri de siguranță, Asistent intuitiv parcare
23	–	–	–
24	FR WIP	30	Ștergător/Ștergătoare parbriz și spălător parbriz

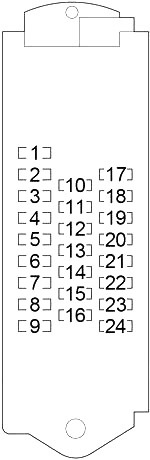

Cutia de siguranțe în habitaclu nr. 2 (dreapta)

Cutia de siguranțe se află sub bord, în partea dreaptă. Îndepărtați capacul pentru a accesa siguranțele.

Număr	Nume	Amperi [A]	Descriere
Număr	Nume	Amperi [A]	Descriere
1	PRZ/ SCAUN DREAPTA	30	Sistem de alimentare al scaunelor
2	–	–	–
3	OBD	7,5	Sistem diagnosticare la bord
4	FERMA SW	7,5	Lumină de stop/spate, sistem injecție combustibil multipunct/secuențial, sistem aprindere, sistem EBC, sistem VSC, sistem blocare cutie
5	AM1	7,5
6	TI și TE	20	Volan înclinabil și telescopic, sistem comunicare multiplex
7	–	–	–
8	SIGURANȚĂ	7,5	Sistem acces inteligent cu buton de pornire
9	STR LOCK	25	Sistem blocare volan
10	MISURATORE	7,5	Indicatori și contoare
11	ACC	7,5	Sistem comunicare multiplex, sistem acces inteligent cu pornire prin buton, sistem monitorizare oglindă retrovizoare, sistem audio, sistem climatizare, ECU sistem Lexus Link

Număr	Nume	Amperi [A]	Descriere
12	–	–	–
13	CIG	15	Brichetă
14	USCITA PWR	15	Presiune alimentare
15	ARIA	20	Sistem suspensie adaptativă variabilă
16	PORTA POSTERIORE DESTRA	20	Sistem control ușă scaun spate dreapta (sistem încuietori ușă, iluminare cortozie ușă, geam electric)
17	PORTA ANTERIORE DESTRA	20	Sistem control ușă față dreapta (sistem alimentare încuietori ușă, sistem control oglindă retrovizoare alimentat, iluminare plafon ușă, încălzire oglindă retrovizoare exterioară, geam electric), sistem comunicare multiplex
18	AM2	15	Sistem aprindere
19	RH-IG	7,5	Comutatoare încălzire scaune, Sistem control ușă față dreapta, Sistem control ușă scaun spate dreapta, Condensator, Comutator combinat, Tensionatoare centuri de siguranță, Asistență intuitivă parcare
20	FR S/HTR RH	15	Încălzitoare și ventilatoare scaune
21	ECU-IG RH	10	Sistem direcție electrică înclinabilă și telescopică, Sistem comunicare multiplex, Sistem acces inteligent cu pornire la buton, Sistem audio, Sistem climatizare, Sistem blocare cutie automată, Sistem avertizare presiune pneuri, Comutator combinat, Stabilizator față, Stabilizator spate, Convertor DC/DC
22	–	–	–
24	–	–	–

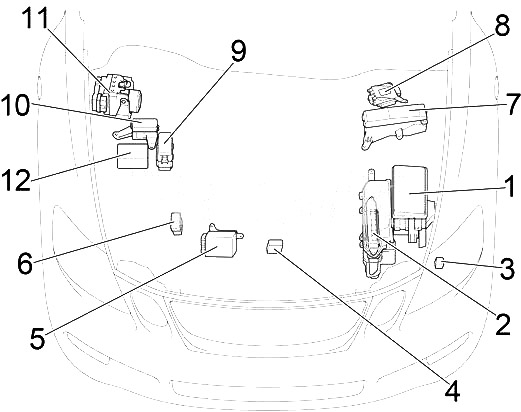

Compartiment motor

Conducere pe partea șoferului

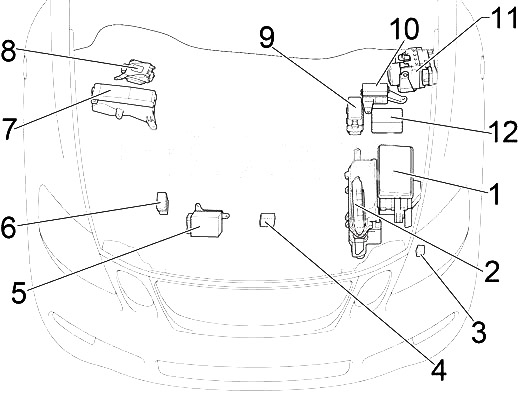

Conducere pe partea pasagerului

1. Cutia de siguranțe 1
2. ECU motor
3. Releu control curățare faruri
4. ECU ventilator răcire
5. Controler injector (EDU)
6. Cutie relee nr. 1
7. Cutia de siguranțe nr. 2
8. ECU servodirecție
9. 3UZ-FE:  Cutie relee 2
10. 3GR-FSE, 3GR-FE:  Cutie relee nr. 2
11. 3GR-FSE, 3GR-FE:  ECU control alunecare cu actuator
12. 3UZ-FE:  ECU control alunecare

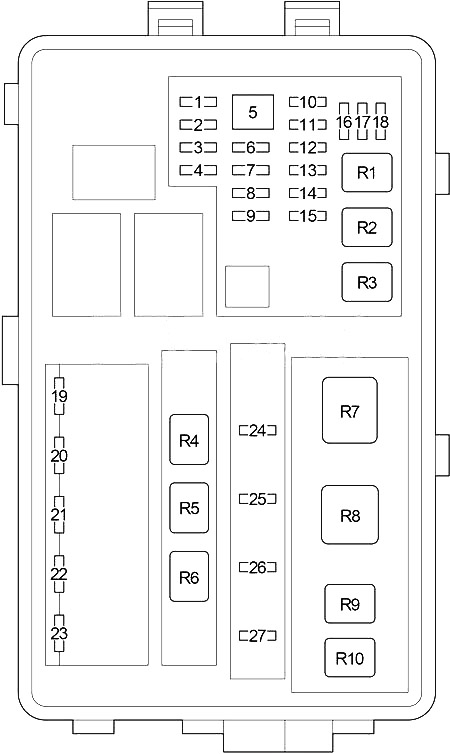

Cutia de siguranțe compartiment motor 1

Apăsați clemele și îndepărtați capacul.

Număr	Nume	Amperi [A]	Descriere
Număr	Nume	Amperi [A]	Descriere
1	IG2	10	Ventilatoare electrice de răcire
2	EFI n. 2	10	Sistem combustibil, sistem de evacuare, sistem de injecție combustibil multipunct/secuențial, sistem control motor electronic, pompă pentru detectare scurgeri
3	H-LP R LWR	15	Faruri de întâlnire (dreapta)
4	H-LP L LWR	15	Faruri de întâlnire (stânga)
5	H-LP CLN	30	Detergent pentru faruri
6	STB-AM	30	Convertor DC/DC
7	COMP. CLIMATIZZAZIONE	7,5	Sistem de climatizare
8	DEFOGGER	25	Dezghețător ștergător parbriz
9	FR CTRL+AM	30	Proiectoare de ceață față, lumini de poziție, spălător parbriz
10	FR CTRL+B	25	Far de drum, claxon
11	A/F	15	Sistem de evacuare
12	ETCS	10	Sistem de control electronic al clapetei de accelerație
13	ALT-S	7,5	Sistem de încărcare
14	INJ2	25	1UR-FE (GS460): sistem de injecție combustibil multipunct/secuențial
15	–	–	–
16	–	–	–
17	–	–	–
18	–	–	–
19	H-LP UPR	15	Faruri de drum

Număr	Nume	Amperi [A]	Descriere
20	CLACSON	10	Claxon
21	LAVATRICE	20	Spălător parbriz
22	PRZ OGON	10	Lumini de poziție
23	FR MGŁA	15	Proiectoare de ceață față
24	–	–	–
25	F/PMP	25	Sistem combustibil
26	EFI	20	3UZ-FE (GS430), 1UZ-FE (GS460): sistem injecție combustibil multipunct/secuențial
		25	3GR-FSE, 3GR-FE (GS300): sistem injecție combustibil multipunct/secuențial
27	INJ	20	Sistem injecție combustibil multipunct/secuențial
Releu
R1	Comutator compresor climatizare (A/C COMP)
R2	Aprindere (IG 2)
R3	Senzor debit aer (A/F)
R4	–
R5	–
R6	Demaror (ST CUT)
R7	Pompă combustibil (F/PMP)
R8	–
R9	–
R10	–

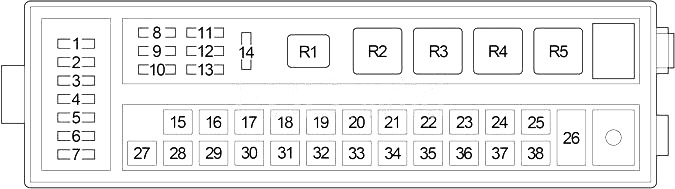

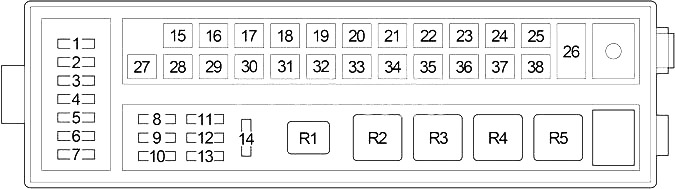

Cutia de siguranțe compartiment motor 2

Apăsați clemele și îndepărtați capacul.

Partea șoferului

Partea pasagerului

Număr	Număr	Amperi [A]	Descriere
Număr	Număr	Amperi [A]	Descriere
1	ECU-B	10	VGRS, EPS, modul comutator scaun partea șoferului, ECU sistem Lexus Link
2	ABS PRINCIPALE3	10	sistem EBC
3	TURN-HAZ	15	Semnalizator, semnalizatoare de urgență
4	IG2 PRINCIPALE	20	Siguranță: “IG2”, “INDICATOR”, “IGN”
5	RAD n. 2	30	Sistem audio
6	CUT DC	20	Siguranță: “COPERTURA”, “MPX-B”
7	RAD n. 1	30	Sistem audio
8	MPX-B	10	Sistem de comunicare multiplex, controler față, sistem control uși (sistem încuietori electrice uși, iluminare plafon uși, geamuri electrice, sistem control oglindă retrovizoare electrică, încălzitoare oglinzi retrovizoare exterioare), sistem asistență scaune, senzori direcție, sistem EBC, asistență înclinare și direcție telescopică, semnalizatoare și contoare, comutator combinat
9	COPERTURA	10	Lumini pedale, lumini prag uși, semnalizatoare și contoare, lumină punct volan, iluminare comutator volan, lumini spate personale, lumină punct levier cutie automată, lumini față personale
10	CDS	10	Filtru zgomot
11	ABS PRINCIPALE2	10	sistem EBC
12	MOTORE ABS	30	Sistem antiblocare roți (ABS)
13	ABS PRINCIPALE1	10	Condensator
14	–	–	–
15	E/GB	60	Siguranță: “FR CTRL BATT”, “ECTS”, “ALT-S”
16	–	–	–
17	ABS1	50	Sistem VSC, Siguranțe: “ABS MAIN1”, “ABS MAIN2”, “ABS MTR”
18	Destra J/BB	30	Siguranță: “AM2”, “DOOR FR”, “DOOR RR”
19	VGRS	40	VGRS
20	PRINCIPALE	30	Siguranță: “H-LP R LWR”, “H-LP L LWR”
21	AVVIAMENTO	30	Sistem de pornire

Număr	Număr	Amperi [A]	Descriere
22	Stânga J/BB	30	Siguranță: “FL DOOR”, “RL DOOR”, “RND n. 3”
23	P/IB	60	Sistem injecție combustibil multipunct/secuențial
24	EPS	80	EPS
25	–	–	–
26	ALT	150	Siguranță: “RH J/B-AM”, “LH J/B-AM”, “E/G-AM”, “RR JB”, “RISCALDATORE”, “DEFOGGER”, “VENTILATORE1”, “VENTILATORE2”, “ ABS2”, “MOTORE ABS”, “ABS PRINCIPALE1”, “ABS PRINCIPALE2”
27	RR J/B	80	Siguranță: “STOP LP R”, “STOP LP L”, “RR-B”, “RR TAIL”, “RR FOG”, “RR-IG1”, “PSB”, “RR S/SHADE”
28	GLW PLG1	50	Încălzitor bujii
29	Dreapta J/B-AM	80	Siguranță: “AM1”, “OBD”, “STOP SW”, “TI&TE”, “PWR OUTLET”, “FR P/ SEDILE RH”, “STR LOCK”, “ECU-IG RH”, “RH-IG”, “ACC”, “CIG”, “SICUREZZA”, “FR S/HER RH”, “AIR SUS”
30	ABS2	30	VSC, ABS
31	DEFOGGER	50	Dezghețator lunetă, filtru zgomot
32	CDS	40	CDS
33	VENTILATORE1	40	Ventilatoare electrice de răcire
34	RISCALDATORE	50	Sistem de climatizare
35	GLW PLG2	50	Încălzitor bujii
36	E/G-AM	60	Siguranță: “H-LMP CLN”, “FR CTRL-AM”, “A/C COMP”
37	LH J/B-AM	80	Siguranță: “S/ROOF”, “FR P/ SEDILE LH”, “TV”, “FR S/HTR LH”, “FR WIP”, “H-LP LVL”, “LH-IG”, “FUEL OPEN” , “A/C”, “PANEL”, “LH-B”
38	VENTILATORE2	60	Ventilatoare electrice de răcire
Releu
R1	Pornire
R2	Ventilator electric de răcire (FAN MAIN)
R3	Far (HEAD LP)
R4	(EPS)
R5	Dezghețator lunetă (DEFOG)

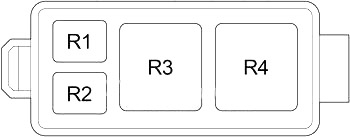

Bloc releu 1

Număr	Releu
R1	–
R2	–
R3	Încălzitor PTC (GLW RLY1)
R4	Încălzitor PTC (GLW RLY2)

Bloc releu 2

Număr	Releu
R1	3UZ–FE: Sistem antiblocare roți (ABS MAIN1)
	3GR–FSE, 3GR–FE: Sistem antiblocare roți (ABS MOTOR1)
R2	3UZ–FE: Sistem antiblocare roți (ABS MAIN2)
R3	3UZ–FE: Sistem antiblocare roți (ABS MOTOR1)
R4	Sistem antiblocare roți (ABS MOTOR2)

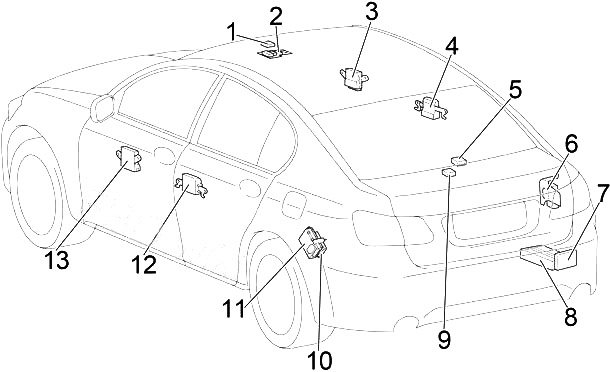

Portbagaj

1. ECU control trapă
2. Bloc conexiuni aeriene
3. ECU ușă (față dreapta)
4. ECU ușă (spate dreapta)
5. Senzor raze solare
6. ECU cheie inteligentă
7. Receptor control uși
8. Amplificator componentă stereo
9. Releu spate parasolar
10. ECU control centuri de siguranță
11. Cutia de siguranțe
12. ECU ușă (spate stânga)
13. ECU ușă (față stânga)

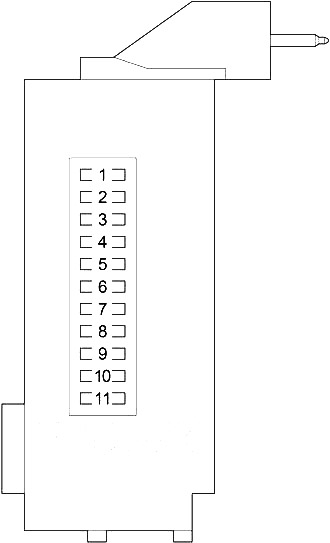

Cutia de siguranțe portbagaj 1

Îndepărtați capacul din stânga portbagajului.

Număr	Număr	Amperi [A]	Descriere
1	PRZ OGON	10	Lumini spate, lumini număr, lumini de contur laterale spate
2	FERMA LP R	10	Lumini de stop înalte
3	FERMA LP L	7,5	Lumini de stop, lumină marșarier
		10	Lumini de stop, lumină marșarier
4	RR MGŁA	10	Lumină spate proiectoare de ceață
5	RR-B	10	Lumină portbagaj
6	RR-IG1	10	Centură SEAT pre-coliziune, pretensionatoare centuri de siguranță, A/P UNIT, parasolar spate
7	RR-IG2	10
8	–	–	–
9	PSB	30	Centură de siguranță pre-coliziune
10	RETRO S/CIEŃ	7,5	Parasolar spate
11	–	–	–

Cutia de siguranțe portbagaj 2

Disponibilă pe vehiculele cu sistem de stabilizare activă a suspensiilor. Îndepărtați capacul.

Număr	Nume	Amperi [A]	Descriere
1	STB FR	50	Stabilizator față
2	STB RR	30	Stabilizator spate
3	STB DC/DC	30	Convertor DC/DC
